Pwysau cyfrannol yn lleihau falf 3dree-7x

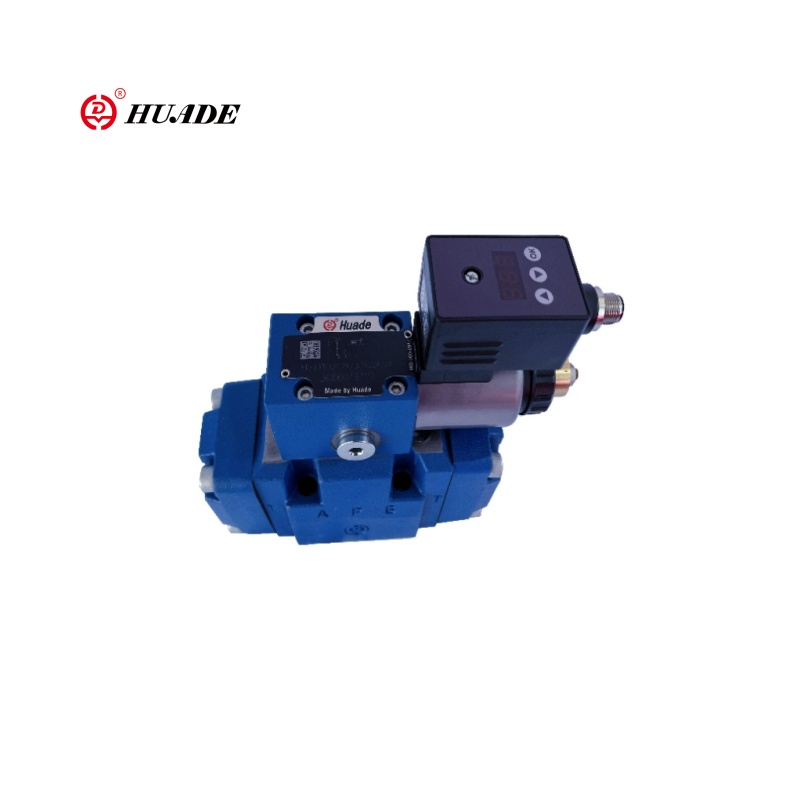

Mae'r falf sy'n lleihau pwysau cyfrannol a weithredir gan beilot tair ffordd 3DREE-7X yn fodel wedi'i uwchraddio neu ei addasu o'r gyfres 3DRE falf, gyda chywirdeb rheolaeth uwch neu swyddogaethau ychwanegol (megis modiwl rheolaeth electronig integredig). Ei swyddogaeth graidd o'r falf gyfrannol hon yw addasu'r pwysau allfa yn gyfrannol trwy signalau trydanol, a sicrhau rheolaeth pwysau a dadlwytho trwy'r dyluniad tair ffordd (P → A, A → T), sy'n addas ar gyfer systemau hydrolig sy'n gofyn am reoleiddio pwysau deinamig a manwl gywirdeb uchel.

Paramedr cynnyrch y pwysau cyfrannol yn lleihau falf 3dre-7x

Paramedr cynnyrch y pwysau cyfrannol yn lleihau falf 3dree-7x

Nodweddion:

▶ Fersiwn 3-ffordd

▶ Gweithredu trwy gyfrwng solenoid cyfrannol â coil rotatable

▶ Ar gyfer mowntio is -blat

▶ Patrwm porthi yn ôl ISO 4401

▶ Uchafswm cyfyngiad pwysau, dewisol

▶ Electroneg falf a rheoli o un ffynhonnell

▶ Electroneg Integredig (OBE) (Math HD-3DRE (M) E):

- Ychydig o oddefgarwch gweithgynhyrchu'r gromlin nodwedd Pwysedd Gwerth Gorchymyn

▶ Electroneg Rheoli Allanol (Math HD-3DRE (M)

▶ Cromlin nodweddiadol Pwysedd Gwerth Gorchymyn Llinol

Cais:

Defnyddir falf lleihau pwysau cyfrannol 3DREE-7X yn bennaf mewn awtomeiddio diwydiannol ac offer peiriant, cloddwyr/llwythwyr, meinciau prawf cydran hydrolig, systemau traw cynhyrchu pŵer gwynt.

Swyddogaeth ac adran o bwysau cyfrannol yn lleihau falf 3dree-7x

Swyddogaeth, adran

Mae'r mathau o falf 3DRE (M) a 3DRE (M) E yn falfiau lleihau pwysau 3-ffordd a weithredir gan beilot yn drydanol gyda chyfyngiad pwysau'r actuator.

Fe'u defnyddir ar gyfer lleihau (P i A) a chyfyngiad (A i T) o bwysau system.

Sefydliad

Mae'r falfiau'n cynnwys dau brif gynulliad:

▶ Falf Rheoli Peilot (1) gyda solenoid cyfrannol (2), yn ddewisol gyda'r cyfyngiad pwysau uchaf (15)

▶ Prif falf (3) gyda'r prif sbŵl rheoli (4)

Swyddogaeth

▶ Gosodiad gorchymyn sy'n ddibynnol ar werth y pwysau sydd i'w leihau ym Mhorthladd A trwy'r falf rheoli peilot (1).

▶ Gyda phorthladd p iselder, mae'r ffynhonnau (5) a (6) yn dal y prif sbŵl rheoli (4) yn ei safle canolog.

Yn y modd hwn, mae naid cychwyn yn yr actuator yn cael ei atal.

▶ Mae hylif peilot yn llifo o dwll (7) trwy'r rheolydd llif (8), trwy'r siambr reoli (11) i'r bwlch llindag (9), trwy linell (10) i borthladd Y. Mae'r cysylltiad hwn i'w arwain i'r tanc ar bwysedd sero.

Lleihau pwysau

▶ Crynhoi'r pwysau peilot yn y siambr reoli (11) fel swyddogaeth o'r gwerth gorchymyn.

▶ Mae pwysau yn cronni yn siambr y gwanwyn (13) trwy ffroenell (12) a symud y prif sbŵl rheoli (4) i'r dde.

Mae hylif hydrolig yn llifo o p i A.

▶ Mae'r pwysau actuator ym mhorthladd A ar gael yn Siambr y Gwanwyn (14).

▶ Mae cynnydd yn y pwysau ym mhorthladd A i bwysau penodol y falf rheoli peilot (1) yn arwain at symud y prif sbŵl (4) i'r chwith. Mae pwysau ym mhorthladd A bron yn union yr un fath â'r pwysau penodol yn y falf rheoli peilot (1).

Cyfyngiad pwysau

▶ Os yw'r pwysau yn y porthladd yn fwy na phwysedd penodol y falf rheoli peilot (1), mae'r prif sbŵl rheoli (4) yn cael ei symud ymhellach i'r chwith.

▶ Mae hyn yn agor y cysylltiad o A i T ac yn cyfyngu'r pwysau sy'n yr arfaeth ym mhorthladd A i'r gwerth gorchymyn penodol.

Math HD-3DREE a HD-3Dreme (gydag electroneg integredig (OBE))

O ran swyddogaeth a sefydlu, mae'r falfiau hyn yn cyfateb i fathau HD-3DRE a HD-3DREM.at y falf rheoli peilot, ar ben hynny mae tai (17) gyda'r electroneg reoli.

Mae foltedd gwerth cyflenwi a gorchymyn yn cael ei gymhwyso i'r cysylltydd (18).

Yn y ffatri, mae'r gromlin nodwedd Pwysedd Gwerth Gorchymyn yn cael ei haddasu heb fawr o oddefgarwch gweithgynhyrchu. Am ragor o wybodaeth, gweler tudalen 9.
