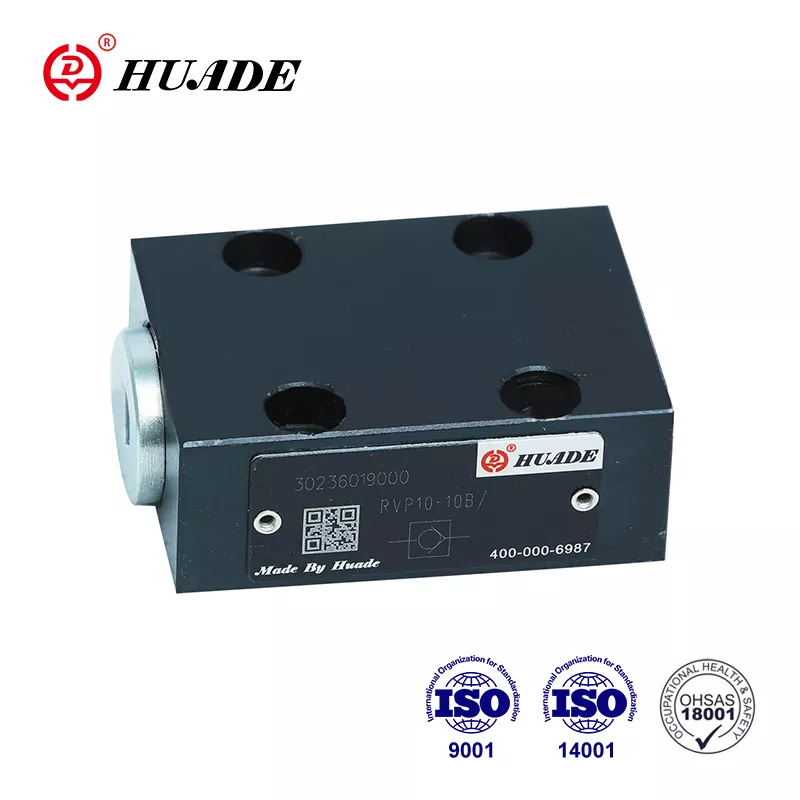

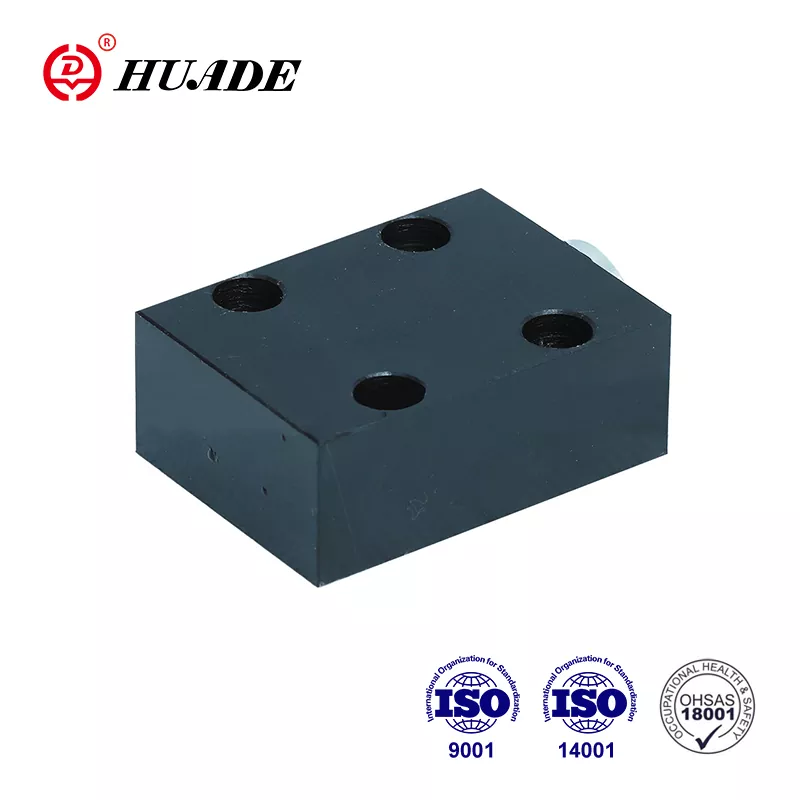

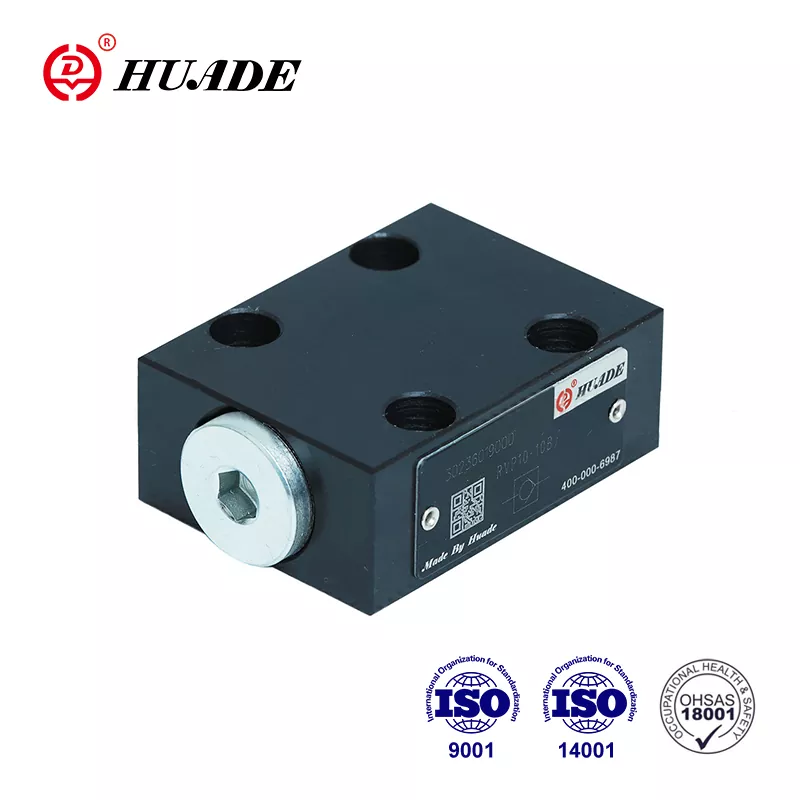

Fel gwneuthurwr blaenllaw Tsieina o dechnoleg trawsyrru a rheoli hydrolig, mae Huade wedi Cydweithredu â Rexroth am fwy na 7 mlynedd o 1979. Gall falf wirio Huade® RVP 16 ailosod RVP 16 Rexroth yn llwyr. Mae nwydd Huade yn cwrdd â'r safonau rhyngwladol, sef ISO9001, ISO14001, ac OH SAS18001. Mae gan y ffatri system arolygu dda i sicrhau ansawdd rhagorol yr holl gynhyrchion cyn gadael y ffatri. Gellir defnyddio falf wirio Huade® RVP 16 yn eang mewn peirianneg ac adeiladu peiriannau, meteleg, offer peiriannol, diogelu'r amgylchedd, adeiladu llongau, awyrofod, cludo rheilffyrdd, petrolewm a phetrocemegol, diwydiant milwrol a meysydd eraill. Mae hwn yn frand cenedlaethol adnabyddus yn Tsieina.
|
Data technegol |
|||||||||
|
Maint |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Pwysau gweithredu, uchafswm (MPa) |
31.5 |
||||||||
|
Pwysau agor (MPa) |
0.05 |
||||||||
|
Hylif pwysedd |
olewau mwynol neu ester ffosffad |
||||||||
|
Amrediad tymheredd hylif pwysedd （ ℃） |
-30～+80 |
||||||||
|
Amrediad gludedd (mm2/s) |
2.8 ~ 500 |
||||||||
|
Safle gosod |
dewisol |
||||||||
|
Pwysau (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Features:
▶ Cysylltiad isplat
▶ Cau heb ollyngiadau i un cyfeiriad
Cais:
Defnyddir y falf wirio RVP 16 yn bennaf yn allfa'r pwmp fel falf pwysedd cefn a falf osgoi.
Mae'n strwythur falf poppet gyda cholli pwysau bach. Mae diagram symbol a strwythur fel y dangosir isod. Mae gan y falf wirio hon RVP 16 y dasg o gau gollyngiad llif yn rhydd i un cyfeiriad yn ddelfrydol a chaniatáu llif rhydd i'r cyfeiriad arall. Yn y bôn mae'n cynnwys y tai (1), poppet (2) gwanwyn cywasgu (3), a sedd gwanwyn (4). Mae strôc y poppet (2), sy'n cael ei arwain ar ei ddiamedr allanol, wedi'i gyfyngu gan stop mecanyddol. Mae'r gwanwyn cywasgu adeiledig (3) yn cefnogi'r symudiad cau. Ar ben hynny mae'r sbring cywasgu (3) yn dal y poppet (2) yn y safle caeedig hyd yn oed pan nad oes llif drwy'r falf.
Symbol
Diagram strwythur
① Tai ② Poppet ③Spring ④ Sedd y gwanwyn
1. Rhaid i'r hylif gael ei hidlo. Fineness hidlydd lleiaf yw 20 ㎛.
2. Rhaid i'r tanc fod yn selio a rhaid gosod hidlydd aer ar y fynedfa aer
3. cynhyrchion heb subplate wrth adael ffatri, os oes eu hangen, os gwelwch yn dda archebu arbennig.
4. Rhaid i sgriwiau gosod falf fod yn lefel dwyster uchel (dosbarth 10.9). Dewiswch a defnyddiwch nhw yn ôl y paramedr a restrir yn y llyfr sampl
5. Mae angen garwder yr arwyneb sy'n gysylltiedig â'r falf i 0.8.
6. Mae angen gorffeniad wyneb y darn paru i 0.01/100mm.
