Pan fyddwch chi'n gweithio gyda pheiriannau diwydiannol trwm, mae deall sut mae pŵer hylif yn symud trwy'ch system yn hanfodol. Wrth wraidd llawer o systemau hydrolig llif uchel mae elfen hanfodol o'r enw'r falf rheoli cyfeiriadol, yn benodol cyfres WH o Bosch Rexroth. Efallai na fydd y falfiau hyn yn edrych yn drawiadol ar yr olwg gyntaf, ond maen nhw'n gwneud rhai codi trwm difrifol mewn ffatrïoedd a lleoliadau diwydiannol ledled y byd.
Beth Sy'n Gwneud Falfiau Rheoli Cyfeiriadol Mor Bwysig
Meddyliwch am falf rheoli cyfeiriadol fel plismon traffig ar gyfer hylif hydrolig. Ei brif waith yw penderfynu i ble mae'r hylif yn mynd, sy'n rheoli'n uniongyrchol sut mae'ch peiriannau'n symud. P'un a ydych chi'n cychwyn, yn stopio, yn cyflymu, neu'n newid cyfeiriad silindr hydrolig, mae'r falf rheoli cyfeiriadol yn gwneud iddo ddigwydd.
Mae math WH yn cyfeirio'n benodol at falfiau rheoli cyfeiriadol a weithredir gan beilot sy'n defnyddio pwysau hydrolig i reoli'r prif lif. Mae hyn yn bwysicach nag y gallech feddwl. Pan fyddwch chi'n delio â chyfraddau llif uchel a llawer iawn o hylif, nid oes gan falf syml a weithredir yn uniongyrchol ddigon o gyhyr i wneud y gwaith. Mae'r grymoedd sy'n gweithredu ar sbŵl falf mawr yn enfawr, a dyna lle mae angen gweithredu peilot.
Dyluniodd Bosch Rexroth eu cyfres WH i drin yr union sefyllfaoedd heriol hyn. Gall y falfiau hyn reoli pwysau hyd at 350 bar a chyfraddau llif sy'n cyrraedd 1100 litr y funud. I roi hynny mewn persbectif, rydym yn sôn am symud digon o hylif hydrolig i bweru gweisg diwydiannol enfawr, offer mowldio trwm, a systemau trin deunyddiau mawr.
Sut mae Falfiau Rheoli Cyfeiriadol Cyfres WH yn Gweithio Mewn gwirionedd
Mae harddwch falf rheoli cyfeiriadol WH yn gorwedd yn ei ddyluniad dau gam. Yn hytrach na cheisio symud sbŵl mawr, trwm yn uniongyrchol, mae'r system yn defnyddio falf peilot bach i reoli prif falf llawer mwy. Mae'n ymhelaethu pŵer ar waith.
Dyma sut mae'n gweithio'n ymarferol. Mae'r cam peilot yn defnyddio ychydig bach o bwysau hydrolig i symud sbŵl falf bach. Mae hyn yn creu gwahaniaeth pwysau sy'n gweithredu ar bennau'r prif sbŵl llawer mwy. Mae'r gwahaniaeth pwysau hwnnw'n cynhyrchu digon o rym i oresgyn y grymoedd hylif a'r ffrithiant, gan ganiatáu i'r prif sbŵl symud safle ac ailgyfeirio llif y system lawn.
Mae dynodiad WH yn dweud wrthych mai rheolaeth beilot hydrolig yn unig yw hwn. Daw'r holl signalau rheoli o ffynonellau pwysau hydrolig, nid solenoidau trydanol. Mae hyn yn gwneud falfiau WH yn arbennig o werthfawr mewn amgylcheddau lle gallai systemau trydanol fod yn broblemus, fel cymwysiadau tanddwr, tymereddau eithafol, neu atmosfferau ffrwydrol.
Y tu mewn i'r corff falf, fe welwch dyllu wedi'i beiriannu'n fanwl lle mae'r sbŵl dur caled yn llithro yn ôl ac ymlaen. Mae gan y sbŵl diroedd a rhigolau wedi'u cynllunio'n ofalus sy'n cyd-fynd â phorthladdoedd yn y corff falf. Wrth i'r sbŵl symud, mae'n agor ac yn cau'r llwybrau llif hyn, gan gyfeirio hylif at wahanol actuators neu yn ôl i'r tanc.
Gwahanol Gyfluniadau at Wahanol Anghenion
Daw falfiau rheoli cyfeiriadol mewn gwahanol ffurfweddiadau, ac mae deall y derminoleg yn helpu wrth ddewis y falf gywir. Mae'r niferoedd a welwch mewn disgrifiadau falf yn cyfeirio at nifer y porthladdoedd a'r safleoedd.
Mae gan falf pedair ffordd, tair safle (a ysgrifennwyd fel 4/3) bedwar cysylltiad hylif a thri safle gweithredu gwahanol. Mae'r pedwar porthladd fel arfer yn cynnwys cyflenwad pwmp, dychwelyd tanc, a dau borthladd gwaith sy'n cysylltu â'ch actuator. Mae'r tri safle fel arfer yn cynnwys dau safle gweithredol ar gyfer symud eich silindr neu'ch modur i'r naill gyfeiriad neu'r llall, ynghyd â safle canol.
Mae safle'r ganolfan honno'n bwysicach nag y mae llawer o bobl yn ei sylweddoli. Mewn cyfluniad canolfan gaeedig, mae'r holl lif yn stopio pan fydd y falf yn dychwelyd i'r ganolfan. Mae hyn yn gweithio'n dda gyda phympiau dadleoli sefydlog a phan fydd angen daliad safle manwl gywir arnoch. Mae canolfan agored yn caniatáu i lif y pwmp ddychwelyd i'r tanc yn y sefyllfa niwtral, gan leihau'r gwres a gynhyrchir ond o bosibl ganiatáu i'ch actuator ddrifftio dan lwyth. Mae cyfluniadau canolfan tandem yn cynnig tir canol, gan ddadlwytho'r pwmp wrth rwystro'r porthladdoedd actuator.
Mae cyfres WH yn cynnig yr holl amodau canolfan hyn a mwy. Gallwch archebu falfiau gyda chanoli gwanwyn, lle mae ffynhonnau'n gwthio'r sbŵl yn ôl i niwtral, neu ganoli pwysau, lle mae pwysedd hydrolig yn cadw'r sbŵ yn ganolog. Mae angen cyfluniadau gwrthbwyso gwanwyn ar rai cymwysiadau neu ddalyddion hydrolig sy'n dal y sbŵl ym mha bynnag sefyllfa y gorchmynnwyd iddo ddiwethaf.
Manylebau Technegol Sy'n Bwysig
Pan fyddwch chi'n cymharu falfiau rheoli cyfeiriadol, mae rhai manylebau'n dweud wrthych chi beth all y falf ei wneud yn eich system mewn gwirionedd. Mae cyfres WH yn cwmpasu meintiau enwol o NG10 i NG32. Mae'r maint enwol hwnnw'n ymwneud yn uniongyrchol â faint o lif y gall y falf ei drin.
Gallai falf NG10 drin 200 i 300 litr y funud, sy'n addas ar gyfer peiriannau maint canolig. Camwch i fyny at NG32, ac rydych chi'n edrych ar y capasiti llif uchaf hwnnw o 1100 litr y funud. Y maint mwy hwn yw'r hyn y byddech chi'n ei nodi ar gyfer y gweisg diwydiannol mwyaf neu'r offer cynhyrchu cyflym.
Mae'r sgôr pwysau gweithio uchaf o 350 bar yn rhoi falfiau WH yn y categori perfformiad uchel. Mae llawer o systemau diwydiannol yn gweithredu ar 200 i 250 bar, felly mae cael y gallu pwysau ychwanegol hwnnw'n darparu ymyl diogelwch ac yn caniatáu i'r falf weithio yn y cylchedau mwyaf heriol.
Mae pob falf rheoli cyfeiriadol WH yn gosod yn unol â safonau ISO 4401. Mae'r safon ryngwladol hon yn diffinio'n union ble mae'r porthladdoedd wedi'u lleoli a sut mae'r arwyneb mowntio yn cael ei beiriannu. Pam fod hyn o bwys? Oherwydd ei fod yn golygu y gallwch o bosibl gyfnewid falf Bosch Rexroth am yr hyn sy'n cyfateb i Parker neu Eaton heb newid eich manifold na'ch plymio. Mae'r safoni hwn yn arbed llawer iawn o amser ac arian wrth ddylunio a chynnal a chadw systemau.
Mae'r falfiau'n gweithio gydag olew mwynol neu hylifau hydrolig ester ffosffad ar draws ystod tymheredd o negyddol 30 i bositif 80 gradd Celsius. Mae'r ffenestr weithredu eang hon yn cwmpasu'r rhan fwyaf o amgylcheddau diwydiannol heb fod angen iawndal tymheredd arbennig.
Ceisiadau Byd Go Iawn Lle mae WH Falfiau yn Rhagori
Cerddwch i mewn i unrhyw gyfleuster gweithgynhyrchu trwm ac rydych chi'n debygol o ddod o hyd i falfiau rheoli cyfeiriadol cyfres WH wrth eu gwaith. Mae melinau dur yn eu defnyddio i reoli gweisg ffurfio enfawr. Mae gweithfeydd mowldio chwistrellu yn dibynnu arnynt ar gyfer y systemau clampio grym uchel sy'n dal mowldiau ar gau o dan bwysau eithafol.
Mae offer peiriant mawr yn cyflwyno cais cyffredin arall. Pan fydd angen i ganolfan peiriannu CNC osod bwrdd trwm yn gyflym neu glampio darn gwaith, mae falf rheoli cyfeiriadol WH yn darparu'r camau newid pendant, pwerus sydd eu hangen. Mae gallu'r falf i drin cyfraddau llif uchel yn golygu bod y symudiadau hyn yn digwydd yn gyflym, gan leihau amser beicio a chynyddu cynhyrchiant.
Mae offer trin deunyddiau fel codwyr hydrolig a llwyfannau codi hefyd yn elwa o dechnoleg WH. Mae'r cymwysiadau hyn yn galw am ddibynadwyedd uwchlaw bron popeth arall, ac mae dyluniad syml, cadarn falf rheoli cyfeiriadol a weithredir gan beilot yn darparu'n union hynny.
Yr hyn sy'n gwneud falfiau WH yn arbennig o addas ar gyfer y cymwysiadau hyn yw eu goddefgarwch ar gyfer amodau gweithredu llai na pherffaith. Yn aml ni all systemau hydrolig diwydiannol gynnal yr amodau hylif hynod lân y mae eu hangen ar falfiau cyfrannol mwy soffistigedig. Mae falfiau WH yn gweithio'n ddibynadwy gyda glendid hylif hydrolig o amgylch ISO 4406 20/18/15, tra gallai fod angen 19/16/13 neu well ar falfiau cymesurol. Mae'r gwahaniaeth hwnnw mewn gofynion hidlo yn trosi'n uniongyrchol i gostau gweithredu is a chyfnodau gwasanaeth hirach.
Cymharu Falfiau WH â'r Gystadleuaeth
Mae'r farchnad falf rheoli cyfeiriadol diwydiannol yn cynnwys sawl chwaraewr mawr y tu hwnt i Bosch Rexroth. Mae adran Vickers Eaton yn cynnig y gyfres DG3V-10 ar gyfer gweithredu peilot hydrolig a DG5V-10 ar gyfer gweithredu peilot solenoid. Mae'r rhain yn cystadlu'n uniongyrchol â falfiau WH a WEH, gan gynnig cynhwysedd llif a graddfeydd pwysau tebyg.
Mae Parker Hannifin yn cynhyrchu falfiau mawr sy'n cael eu gweithredu gan beilotiaid yn eu cyfres D81VW a'i gyfresi D ehangach. Fel y lleill, mae'r falfiau hyn yn cydymffurfio â safonau mowntio ISO 4401 ac yn darparu perfformiad tebyg.
Y peth diddorol am y dirwedd gystadleuol hon yw pa mor debyg y mae'r manylebau pen uchaf wedi dod. Mae'r tri gwneuthurwr mawr yn cynnig falfiau â sgôr o 350 o bwysau bar a llif o 1100 litr y funud. Maent i gyd yn dilyn yr un safonau mowntio. Mae'r cydgyfeiriant hwn yn adlewyrchu gofynion y farchnad am gyfnewidioldeb ac mae wedi creu sefyllfa lle mae cystadleuaeth yn digwydd yn fwy ar ffactorau eilaidd fel amser dosbarthu, cefnogaeth dechnegol, ac opsiynau cyfluniad penodol yn hytrach na therfynau perfformiad pur.

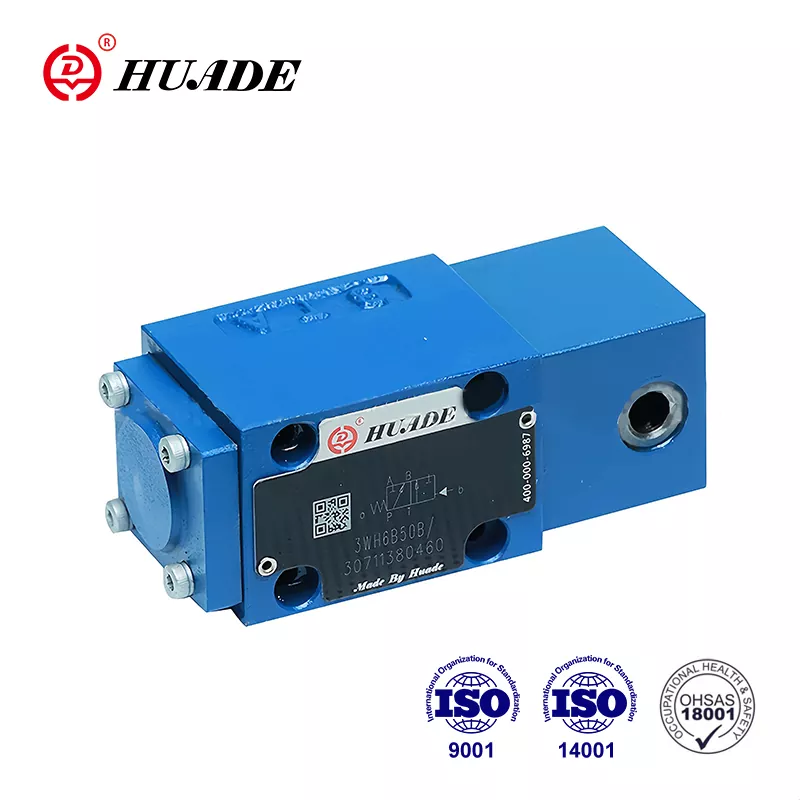

Mae gweithgynhyrchwyr Asiaidd hefyd wedi dod i mewn i'r farchnad gyda falfiau cydnaws ISO 4401. Mae cwmnïau fel Huade a Shanghai Lixin yn cynnig cynhyrchion sy'n gydnaws â WH am brisiau cystadleuol, gan apelio'n arbennig at brynwyr mewn rhanbarthau sy'n prysur ddiwydiannu. Er efallai na fydd y dewisiadau amgen hyn yn dwyn yr un gydnabyddiaeth brand, maent yn dilyn yr un egwyddorion dylunio sylfaenol a safonau mowntio.
Ystyriaethau Cynnal a Chadw a Materion Cyffredin
Un fantais sylweddol o falfiau rheoli cyfeiriadol cyfres WH yw eu proffil cynnal a chadw cymharol syml. Yn wahanol i falfiau cyfrannol soffistigedig gyda'u goddefiannau tynn a'u systemau adborth cymhleth, mae falfiau traddodiadol a weithredir gan beilotiaid yn weddol faddau.
Y dull methiant mwyaf cyffredin yw glynu sbŵl, a achosir fel arfer gan halogiad yn yr hylif hydrolig. Gall gronynnau bach gronni yn y bylchau bach rhwng sbwlio a thyllu, gan atal symudiad llyfn. Mae newidiadau hylif rheolaidd a hidlo digonol yn atal y rhan fwyaf o'r problemau hyn.
Mae gollyngiadau mewnol yn datblygu dros amser wrth i draul arferol gynyddu'r cliriad rhwng sbŵl a thyllu. Mae hyn yn ymddangos fel cyflymderau actiwadydd arafach, llai o rym, a mwy o wres yn cael ei gynhyrchu. Pan fydd gollyngiadau mewnol yn dod yn ormodol, yr unig atgyweiriad go iawn yw ailosod falf. Mae cost ailadeiladu fel arfer yn fwy na chost falf newydd ar gyfer y rhan fwyaf o feintiau.
Fel arfer mae'n haws mynd i'r afael â gollyngiadau allanol o seliau neu osod cysylltiadau. Gellir disodli llawer o seliau heb offer arbenigol. Fodd bynnag, os yw'r sbŵl ei hun wedi'i ddifrodi yn yr ardal selio, bydd angen ailosod.
Mae pwysau cyflenwad peilot yn haeddu sylw arbennig ar falfiau WH. Gan fod y gylched beilot yn rheoli'r prif sbwlio, mae unrhyw broblemau gyda phwysau peilot yn effeithio'n uniongyrchol ar swyddogaeth falf. P'un a ydych yn defnyddio cyflenwad peilot mewnol o'r prif bwmp neu gyflenwad peilot allanol o ffynhonnell ar wahân, rhaid i'r pwysau hwnnw aros yn sefydlog ac yn ddigonol ar gyfer symud dibynadwy.
Gall cost gychwynnol falf rheoli cyfeiriadol ansawdd ymddangos yn sylweddol. Efallai y bydd gwasanaethau canol-ystod Bosch Rexroth yn rhedeg tua 450 o ddoleri, gyda chyfluniadau mwy neu fwy cymhleth yn costio mwy. Fodd bynnag, mae cyfanswm cost perchnogaeth yn dibynnu'n fawr ar ddibynadwyedd a bywyd gwasanaeth. Mae falfiau WH yn ennill eu cadw trwy flynyddoedd o weithrediad dibynadwy heb fawr o sylw.
Dyfodol Technoleg Rheoli Cyfeiriadol
Nid yw'r diwydiant falf hydrolig yn sefyll yn ei unfan. Mae dwy duedd fawr yn ail-lunio'r dirwedd, er nad yw'r naill na'r llall wedi gwneud falfiau arddull WH yn ddarfodedig eto.
Mae falfiau rheoli cyfeiriadol cymesur yn cynnig rheolaeth llif sy'n newid yn barhaus yn hytrach na switsh syml i ffwrdd. Trwy amrywio'r signal mewnbwn, gallwch reoli cyflymder a grym actuator yn union. Mae hyn yn dod â manteision sylweddol ar gyfer ceisiadau sy'n gofyn am symudiad llyfn neu leoliad union. Fodd bynnag, mae falfiau cyfrannol yn galw am hylif hydrolig llawer glanach, mae angen graddnodi rheolaidd, ac yn gyffredinol maent yn costio mwy i'w prynu a'u cynnal.
Mae hydroleg ddigidol yn cynrychioli newid mwy sylfaenol mewn ymagwedd. Yn lle defnyddio falfiau analog fel y gyfres WH neu falfiau cyfrannol, mae systemau hydrolig digidol yn defnyddio araeau o falfiau diffodd sy'n newid yn gyflym. Trwy guro'r falfiau hyn yn gyflym, gall y system gyflawni rheolaeth fanwl gywir sy'n cystadlu neu'n rhagori ar falfiau cymesurol wrth gynnal symlrwydd a chadernid cydrannau diffodd.
Mae hydroleg ddigidol yn addo arbedion ynni mawr trwy ddileu llawer o'r colledion syfrdanol sy'n gynhenid mewn systemau traddodiadol. Mae'r dechnoleg hefyd yn darparu diswyddo adeiledig oherwydd gall falfiau bach lluosog wneud iawn os bydd un yn methu. Gallai costau cynhyrchu ostwng yn sylweddol unwaith y bydd cyfeintiau'n cynyddu, gan fod falfiau digidol yn symlach i'w cynhyrchu na falfiau cyfrannol manwl gywir.
Er gwaethaf y datblygiadau hyn, mae falfiau rheoli cyfeiriadol traddodiadol WH yn cynnal manteision pwysig. Mae angen electroneg rheoli llai soffistigedig arnynt, maent yn goddef halogiad yn well na falfiau cyfrannol, ac yn integreiddio'n ddi-dor i systemau presennol sydd wedi'u hadeiladu o amgylch safonau ISO 4401. Ar gyfer cymwysiadau sydd angen newid cadarn, llif uchel heb reolaeth barhaus, falfiau WH yw'r ateb mwyaf cost-effeithiol o hyd.
Mae Bosch Rexroth yn cydnabod y pwysau cystadleuol hyn ac mae wedi datblygu eu strategaeth Hydroleg Cysylltiedig. Mae'r dull hwn yn ychwanegu synwyryddion a rhyngwynebau digidol i gydrannau hydrolig traddodiadol, gan ddod â nhw i amgylcheddau Diwydiant 4.0 heb fod angen ailgynllunio system gyflawn. Gall falf WH gyda synwyryddion pwysau integredig a monitro safle ddarparu data gwerthfawr ar gyfer cynnal a chadw rhagfynegol tra'n dal i gyflawni ei swyddogaeth newid sylfaenol.
Gwneud y Dewis Falf Cywir
Mae dewis rhwng falf rheoli cyfeiriadol traddodiadol WH a thechnolegau mwy newydd yn dibynnu ar eich gofynion cais penodol. Ar gyfer systemau newydd sy'n gofyn am reolaeth cyflymder manwl gywir neu broffiliau symud cymhleth, mae falfiau cyfrannol neu hydrolig digidol yn gwneud synnwyr er gwaethaf eu costau uwch a'u gofynion cynnal a chadw.
Ar gyfer rhannau newydd mewn systemau presennol, mae falfiau WH fel arfer yn cynrychioli'r dewis mwyaf ymarferol. Maent yn disgyn i batrymau mowntio safonol ISO 4401, yn gweithio gyda chylchedau peilot presennol, ac yn darparu dibynadwyedd profedig. Canolbwyntiwch eich dewis o gyflenwyr ar gwmnïau sy'n cynnig cymorth technegol da a'r opsiynau ffurfweddu penodol sydd eu hangen arnoch, fel amseroedd newid y gellir eu haddasu neu ganolbwyntio ar bwysau.
Pan fo rheolaeth halogiad yn anodd neu'n amhosibl ei gyflawni, mae falfiau rheoli cyfeiriadol traddodiadol a weithredir gan beilotiaid yn amlwg yn perfformio'n well na dewisiadau cymesurol eraill. Mae diwydiannau fel mwyngloddio, coedwigaeth a dymchwel yn aml yn perthyn i'r categori hwn. Mae cliriadau mewnol mwy y falf WH a dyluniad symlach yn goddef amodau a fyddai'n dinistrio rheolaethau mwy soffistigedig yn gyflym.
Yr allwedd yw paru technoleg falf ag anghenion gwirioneddol y system yn hytrach na dewis yr opsiwn mwyaf newydd yn awtomatig. Mae falfiau rheoli cyfeiriadol cyfres WH wedi parhau i gael eu cynhyrchu ers degawdau oherwydd eu bod yn datrys problemau go iawn yn effeithiol. Byddant yn parhau i wasanaethu systemau diwydiannol cyn belled â bod cymwysiadau'n bodoli sy'n gwerthfawrogi symlrwydd, cadernid, a chynhwysedd llif uchel dros reolaeth newidiol barhaus.
Mae deall sut mae'r falfiau hyn yn gweithio, beth maen nhw'n ei wneud yn dda, a lle gallai dewisiadau eraill fod yn well yn eich helpu i wneud penderfyniadau gwybodus ar gyfer eich systemau hydrolig penodol. P'un a ydych chi'n cynnal a chadw offer presennol neu'n dylunio gosodiadau newydd, mae falf rheoli cyfeiriadol WH yn haeddu ystyriaeth fel datrysiad profedig, dibynadwy ar gyfer cymwysiadau rheoli hylif pŵer uchel.
