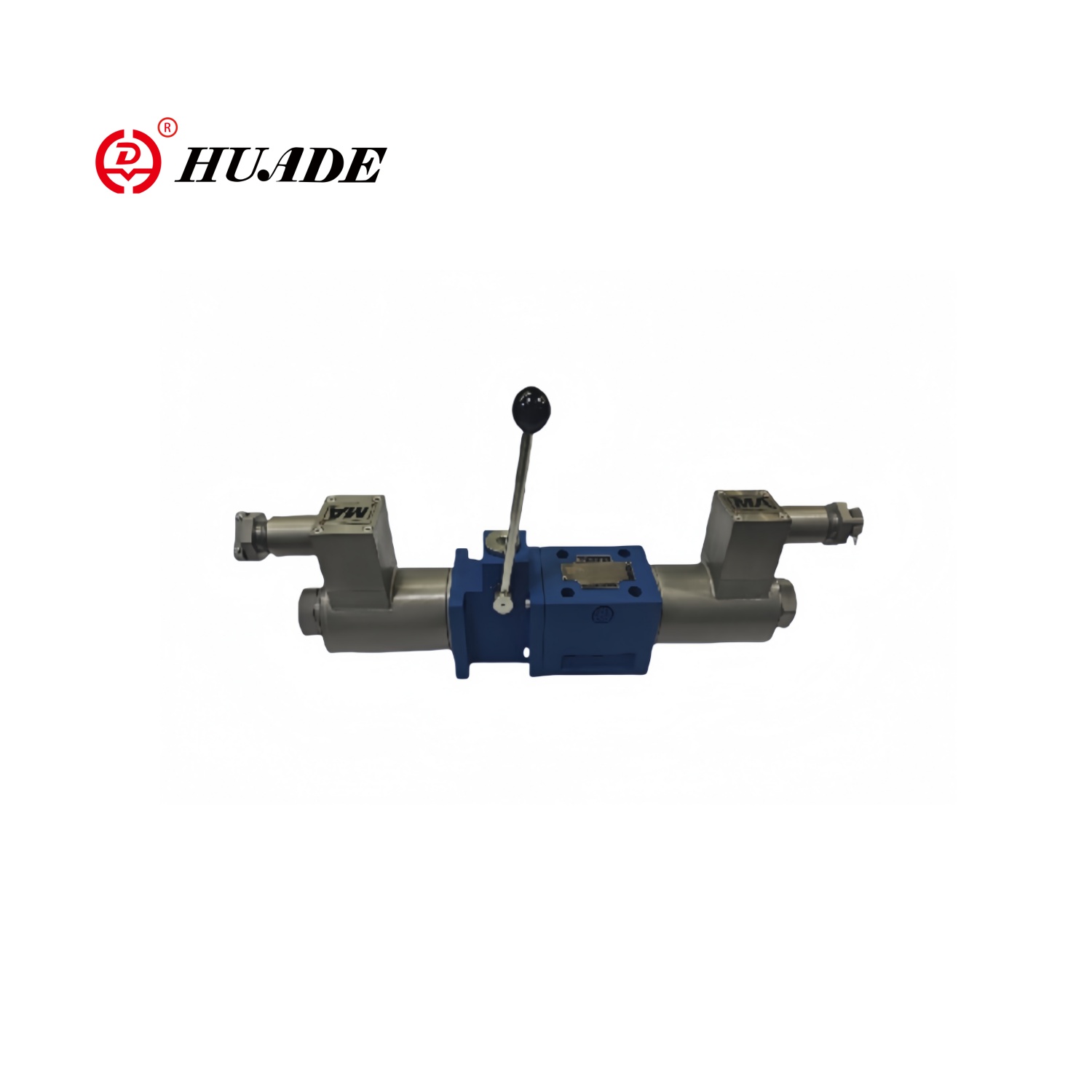

Mae falf solenoid gwrth-ffrwydrad gyda handlen 4wem6 yn falf rheoli cyfeiriadol swyddogaeth ddeuol gyda rheolaeth solenoid a gweithrediad brys â llaw. Defnyddir falf solenoid gwrth-ffrwydrad 4wem6 yn helaeth mewn systemau hydrolig a niwmatig diwydiannol y mae angen rheolaeth gyfeiriadol ddibynadwy a thrin namau brys.
Mae'r falf solenoid gwrth-ffrwydrad 4wem6 gyda handlen yn mabwysiadu dur gwrthstaen neu gorff falf aloi copr, sy'n gwrthsefyll cyrydiad ac yn gwrthsefyll pwysedd uchel. Pan fydd yn cael ei ddefnyddio, rhag ofn methiant pŵer, methiant coil neu fethiant system awtomatig, gall y falf gael ei gweithredu'n uniongyrchol yn fecanyddol gan yr handlen i sicrhau diogelwch system.
| Pwysedd Gweithio MPA | A, b, po i 35 |
| T pwysau porthladd mpa | i 16 (AC) i 21 (DC) |
| hamgylchedd | Olew hydrolig mwynol neu olew pwysau tonnau ester ffosffad |
| Ystod gludedd mm2/s | 2.5 i 500 |
| Ystod Tymheredd ℃ | -30 i +80 |
Nodweddion:
▶ agoriad, cau a chyfeiriad y llif a reolir gan y solenoid a'r llawlyfr
Solenoid pin gwlyb gyda coil datodadwy
▶ Gall y solenoid gylchdroi 90 °
▶ Mowntio is -blat
Cais:
Defnyddir falf solenoid 4WEM6-atal ffrwydrad gyda handlen yn helaeth mewn nwy petrocemegol, nwy naturiol a thanwydd, fferyllol a gorchudd, amgylchedd mwyngloddio a llwch, diwydiannau milwrol ac awyrofod.
Mae'r falf gyfeiriadol math WEMM yn falf sbwlio cyfeiriadol a weithredir gan solenoid a handlen weithredol. Mae'n rheoli cyfeiriad agoriadol, cau a llif llif hylif.
Mae'n cynnwys corff falf yn bennaf (1), un neu ddau solenoidau (2), sbŵl falf (3), gwanwyn ailosod (4) a dyfais rheoli â llaw.
Gweithrediad Solenoid:
Pan nad oes pŵer, mae'r sbŵl falf (3) yn y safle niwtral neu wreiddiol o dan weithred y gwanwyn dychwelyd. Pan fydd grym y solenoid (2) yn gweithredu ar y sbŵl falf (3), mae'n cael ei wthio o'r safle gweddill i safle'r derfynfa. Yn y modd hwn, mae'r olew pwysau yn cael ei gynnal o P i A a B i T, neu o P i B ac o A i T. Ar ôl i'r solenoid (2) gael ei bweru i ffwrdd, mae'r gwanwyn dychwelyd (4) yn dychwelyd sbŵl y falf (3) i'w safle gwreiddiol.
Gweithrediad handlen ategol:
Pan nad yw'r solenoid yn cael ei egnïo, gellir symud y sbŵl falf (3) trwy weithredu'r handlen ategol. Trowch yr handlen ategol (5) i'r dde, fel bod y grym gweithredu yn mynd trwy'r siafft gylchdroi (6). Mae craidd y falf bêl (7) a'r llewys canllaw (8) yn gweithredu ar sbŵl y falf (3), gan beri iddo symud i'r chwith. Pan fydd yr handlen ategol (5). Wrth ddychwelyd i'r safle sero, mae'r sbŵl falf (3) yn dychwelyd i'r safle gwreiddiol o dan weithred y gwanwyn dychwelyd (9).
Strwythuro Falf solenoid gwrth-ffrwydrad gyda handlen 4wem6
Symbolau o Falf solenoid gwrth-ffrwydrad gyda handlen 4wem6
