Pwysau cyfrannol yn lleihau falf 3drem-7x

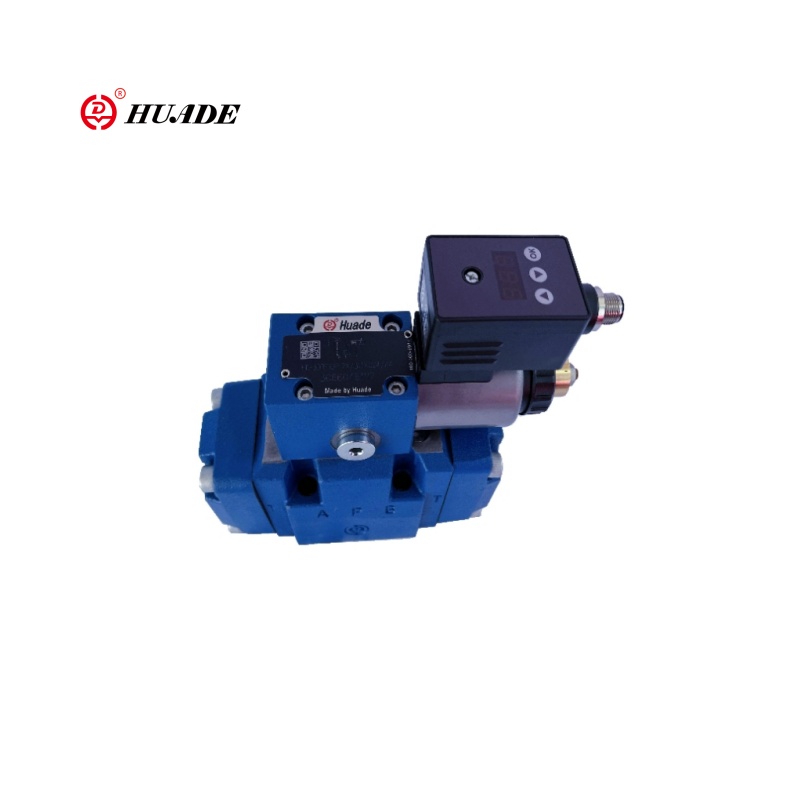

Mae 3DREM-7X yn falf lleihau pwysau cyfrannol tair ffordd a weithredir gan beilot. O'i gymharu â'r gyfres 3DRE/3DREE. Mae gan y falf sy'n lleihau pwysau cyfrannol 3DREM-7X synwyryddion integredig neu ryngwynebau cyfathrebu gwell. Swyddogaeth graidd falf 3DREM-7X yw rheoli pwysau'r allfa mewn modd cyfrannol trydan. Gall gyflawni rheoliad pwysau + dadlwytho trwy strwythur tair ffordd (P → A, A → T). Mae falf lleihau pwysau cyfrannol 3DREM-7X yn addas ar gyfer systemau rheoli hydrolig manwl uchel a deinamig uchel.

Paramedr cynnyrch y pwysau cyfrannol yn lleihau falf 3drem-7x

Paramedr cynnyrch y pwysau cyfrannol yn lleihau falf 3drem-7x

Nodweddion:

▶ Fersiwn 3-ffordd

▶ Gweithredu trwy gyfrwng solenoid cyfrannol â coil rotatable

▶ Ar gyfer mowntio is -blat

▶ Patrwm porthi yn ôl ISO 4401

▶ Uchafswm cyfyngiad pwysau, dewisol

▶ Electroneg falf a rheoli o un ffynhonnell

▶ Electroneg Integredig (OBE) (Math HD-3DRE (M) E):

- Ychydig o oddefgarwch gweithgynhyrchu'r gromlin nodwedd Pwysedd Gwerth Gorchymyn

▶ Electroneg Rheoli Allanol (Math HD-3DRE (M)

▶ Cromlin nodweddiadol Pwysedd Gwerth Gorchymyn Llinol

Cais:

Mae falf lleihau pwysau cyfrannol 3DREM-7X yn addas ar gyfer systemau hydrolig manwl uchel, deinamig uchel, deallus, yn enwedig ar gyfer yr achlysuron canlynol: achlysuron sy'n gofyn am reoliad cyfrannol trydan + dadlwytho cyflym, llinellau cynhyrchu awtomataidd wedi'u hintegreiddio â rheolyddion PLC/PID, a gallant barhau i gyflawni rheolaeth ddibynadwy, mewn amgylchedd.

Swyddogaeth ac adran o bwysau cyfrannol yn lleihau falf 3drem-7x

Swyddogaeth, adran

Mae'r mathau o falf 3DRE (M) a 3DRE (M) E yn falfiau lleihau pwysau 3-ffordd a weithredir gan beilot yn drydanol gyda chyfyngiad pwysau'r actuator.

Fe'u defnyddir ar gyfer lleihau (P i A) a chyfyngiad (A i T) o bwysau system.

Sefydliad

Mae'r falfiau'n cynnwys dau brif gynulliad:

▶ Falf Rheoli Peilot (1) gyda solenoid cyfrannol (2), yn ddewisol gyda'r cyfyngiad pwysau uchaf (15)

▶ Prif falf (3) gyda'r prif sbŵl rheoli (4)

Swyddogaeth

▶ Gosodiad gorchymyn sy'n ddibynnol ar werth y pwysau sydd i'w leihau ym Mhorthladd A trwy'r falf rheoli peilot (1).

▶ Gyda phorthladd p iselder, mae'r ffynhonnau (5) a (6) yn dal y prif sbŵl rheoli (4) yn ei safle canolog.

Yn y modd hwn, mae naid cychwyn yn yr actuator yn cael ei atal.

▶ Mae hylif peilot yn llifo o dwll (7) trwy'r rheolydd llif (8), trwy'r siambr reoli (11) i'r bwlch llindag (9), trwy linell (10) i borthladd Y. Mae'r cysylltiad hwn i'w arwain i'r tanc ar bwysedd sero.

Lleihau pwysau

▶ Crynhoi'r pwysau peilot yn y siambr reoli (11) fel swyddogaeth o'r gwerth gorchymyn.

▶ Mae pwysau yn cronni yn siambr y gwanwyn (13) trwy ffroenell (12) a symud y prif sbŵl rheoli (4) i'r dde.

Mae hylif hydrolig yn llifo o p i A.

▶ Mae'r pwysau actuator ym mhorthladd A ar gael yn Siambr y Gwanwyn (14).

▶ Mae cynnydd yn y pwysau ym mhorthladd A i bwysau penodol y falf rheoli peilot (1) yn arwain at symud y prif sbŵl (4) i'r chwith. Mae pwysau ym mhorthladd A bron yn union yr un fath â'r pwysau penodol yn y falf rheoli peilot (1).

Cyfyngiad pwysau

▶ Os yw'r pwysau yn y porthladd yn fwy na phwysedd penodol y falf rheoli peilot (1), mae'r prif sbŵl rheoli (4) yn cael ei symud ymhellach i'r chwith.

▶ Mae hyn yn agor y cysylltiad o A i T ac yn cyfyngu'r pwysau sy'n yr arfaeth ym mhorthladd A i'r gwerth gorchymyn penodol.

Math HD-3DREE a HD-3Dreme (gydag electroneg integredig (OBE))

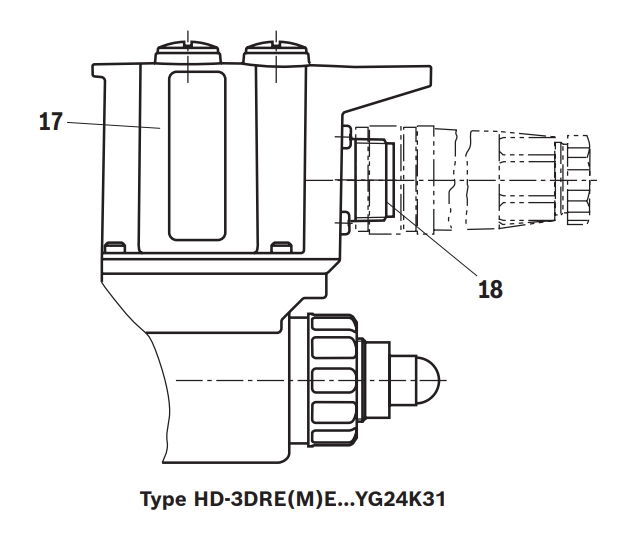

O ran swyddogaeth a sefydlu, mae'r falfiau hyn yn cyfateb i fathau HD-3DRE a HD-3DREM.at y falf rheoli peilot, ar ben hynny mae tai (17) gyda'r electroneg reoli.

Mae foltedd gwerth cyflenwi a gorchymyn yn cael ei gymhwyso i'r cysylltydd (18).

Yn y ffatri, mae'r gromlin nodwedd Pwysedd Gwerth Gorchymyn yn cael ei haddasu heb fawr o oddefgarwch gweithgynhyrchu. Am ragor o wybodaeth, gweler tudalen 9.
