Dychmygwch eich bod yn arwain cerddorfa. Nid dim ond dweud wrth gerddorion am chwarae "uchel" neu "dawel" rydych chi - rydych chi'n rhoi ystumiau llaw cynnil iddynt sy'n dweud "ychydig yn feddalach," "yn raddol yn uwch," neu "dal yr union gyfrol honno." Mae falf gyfrannol hydrolig yn debyg i ddargludydd ar gyfer hylif hydrolig, gan ddarparu rheolaeth anfeidrol amrywiol yn lle dim ond "ymlaen" neu "i ffwrdd."
Ar gyfer y pethau sylfaenol, dechreuwchbeth yw falf gyfrannol.
Cyfatebiaeth y Siop Goffi
Meddyliwch am falf gyfrannol fel y peiriant espresso yn eich hoff siop goffi. Nid dim ond troi switsh i gael espresso perffaith y mae'r barista - maen nhw'n cynyddu pwysau'n raddol, yn rheoli cyfradd llif yn ofalus, ac yn gwneud addasiadau amser real yn seiliedig ar sut mae'r coffi yn echdynnu. Yn yr un modd, mae falf gyfrannol yn addasu ei safle yn barhaus yn seiliedig ar adborth trydanol i ddarparu'r union swm cywir o bŵer hydrolig.
Sut Mae Falfiau Cymesurol Hydrolig yn Gweithio? Taith Cam-wrth-Gam
Gadewch i ni ddilyn y daith o reolaeth o signal trydanol i weithredu hydrolig manwl gywir.
[Gwel esboniad manwl arsut mae falfiau cymesurol yn gweithio.]
1Y Ganolfan Reoli (Signal Rheoli)
Mae PLC (Rheolwr Rhesymeg Rhaglenadwy) neu system reoli arall yn anfon signal trydanol - fel arfer 0-10 folt, 4-20 miliamp, neu hyd yn oed orchmynion digidol trwy rwydweithiau diwydiannol fel CANbus neu Ethernet.
2Y Cyfieithydd (Solenoid Cyfrannol)
Mae solenoid cyfrannol y falf yn gweithredu fel cyfieithydd, gan drosi ynni trydanol yn rym mecanyddol. Yn wahanol i solenoidau rheolaidd sydd naill ai'n "egnïol" neu'n "ddad-egni", mae solenoidau cyfrannol yn creu grym sy'n gymesur yn uniongyrchol â chryfder y signal mewnbwn.
3The Precision Mover (Sbwlio Falf)
Mae'r grym mecanyddol hwn yn gwthio'r sbŵl falf - cydran silindrog wedi'i pheiriannu'n fanwl gywir - i'r union leoliadau. Wrth i'r sbŵl symud, mae'n datgelu agoriadau o wahanol faint (a elwir yn borthladdoedd) sy'n rheoli llif hylif.
4Y Dolen Adborth Clyfar (Synhwyrydd LVDT)
Mae falfiau cyfrannol uwch yn cynnwys LVDT (Trawsnewidydd Gwahaniaethol Amrywiol Llinol) sy'n monitro safle'r sbŵl yn gyson. Mae hyn yn creu system dolen gaeedig sy'n cywiro'n awtomatig ar gyfer aflonyddwch allanol, newidiadau tymheredd a thraul.
Enghraifft o Fyd Go Iawn
Pan fydd gweithredwr cloddio yn symud ei ffon reoli hanner ffordd, mae'r falf gyfrannol yn derbyn signal 50%. Mae'r sbŵl yn symud i safle sy'n caniatáu union hanner y llif uchaf i'r silindr hydrolig, gan arwain at symudiad braich llyfn, rheoledig ar union hanner cyflymder.
Falf Gyfrannol yn erbyn Falf Servo yn erbyn Falf Ymlaen/Oddi: Y Gymhariaeth Eithaf
Mae deall y gwahaniaethau rhwng mathau o falf yn hanfodol ar gyfer gwneud y dewis cywir:
| Nodwedd | Falf Ymlaen/Oddi | Falf Cyfrannol | Falf Servo |
|---|---|---|---|
| Math o Reoli | Deuaidd (Agored/Caeedig) | Safle anfeidrol | Lleoliad hynod fanwl gywir |
| Amser Ymateb | 10-100 milieiliadau | 5-50 milieiliadau | 1-10 milieiliad |
| Cywirdeb | ±5-10% | ±1-3% | ±0.1-0.5% |
| Cost | $50-500 | $500-5,000 | $2,000-20,000 |
| Cymwysiadau Nodweddiadol | Rheolaeth syml ymlaen / i ffwrdd | Awtomatiaeth cyffredinol | Systemau manwl uchel |
| Cynnal a chadw | Isel | Canolig | Uchel |
| Sensitifrwydd Halogiad | Isel | Canolig | Uchel Iawn |
| Effeithlonrwydd Ynni | Gwael | Da | Ardderchog |
Pryd i Ddewis Pob Math
Dewiswch Falfiau Ymlaen / I ffwrdd pan:
Mae rheolaeth cychwyn/stopio syml yn ddigonol • Mae'r gyllideb yn hynod o dynn • Amgylchedd halogi uchel • Mae adnoddau cynnal a chadw yn gyfyngedig
Dewiswch Falfiau Cymesurol pan:
Mae angen rheoli cyflymder/pwysedd amrywiol arnoch • Materion effeithlonrwydd ynni • Mae gweithrediad llyfn yn bwysig • Mae angen manwl gywirdeb cymedrol
Dewiswch Falfiau Servo pan:
Mae cywirdeb tra-uchel yn hollbwysig • Mae angen ymateb cyflym iawn • Cyllideb yn caniatáu perfformiad premiwm • Gellir cynnal amgylchedd glân
Mathau o Falfiau Cyfrannol Hydrolig: Dod o Hyd i'ch Cydweddiad Perffaith
Yn ôl Swyddogaeth: Y Tri Phrif Gategori

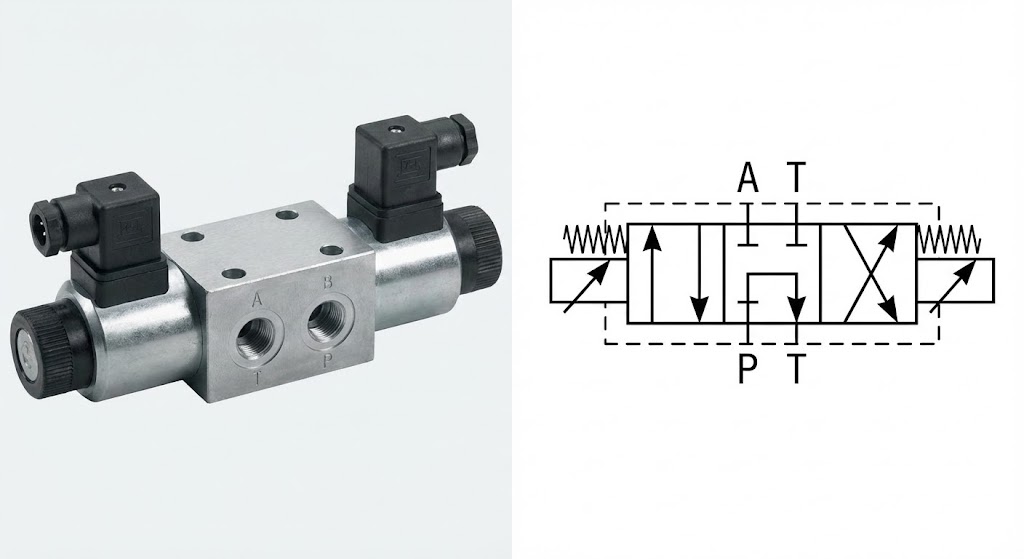

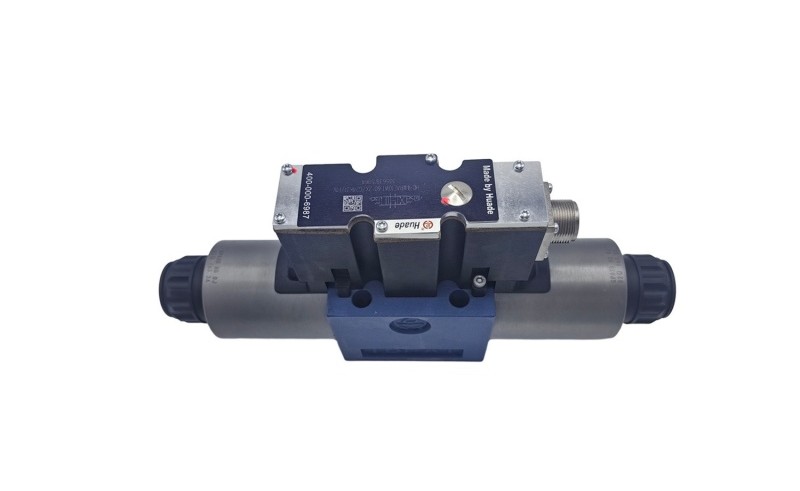

1. Falfiau Rheoli Cyfeiriadol Cymesur
Beth maen nhw'n ei wneud:Rheoli cyfeiriad a chyflymder actuators hydrolig
Meddyliwch amdano fel:Rheolydd traffig craff sydd nid yn unig yn cyfeirio traffig ond hefyd yn rheoli terfynau cyflymder
Modelau cyffredin:Cyfres Bosch Rexroth 4WRA, cyfres Parker D1FB
Gorau ar gyfer:Offer peiriant, mowldio chwistrellu, awtomeiddio cyffredinol

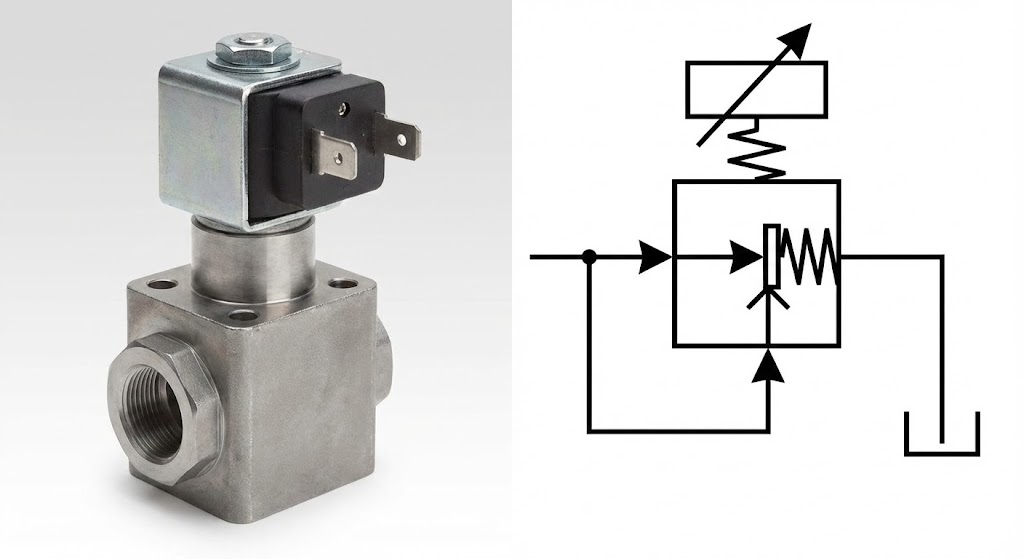

2. Falfiau Rheoli Pwysau Cymesur
Beth maen nhw'n ei wneud:Cynnal union bwysau system waeth beth fo'r gofynion llif
Meddyliwch amdano fel:Rheoleiddiwr pwysedd dŵr craff sy'n cadw pwysedd cawod yn berffaith hyd yn oed pan fydd rhywun yn troi'r peiriant golchi llestri ymlaen
Mathau:Lleddfu pwysau, lleihau pwysau, falfiau dilyniant pwysau
Gorau ar gyfer:Gweithrediadau'r wasg, systemau clampio, profi pwysau

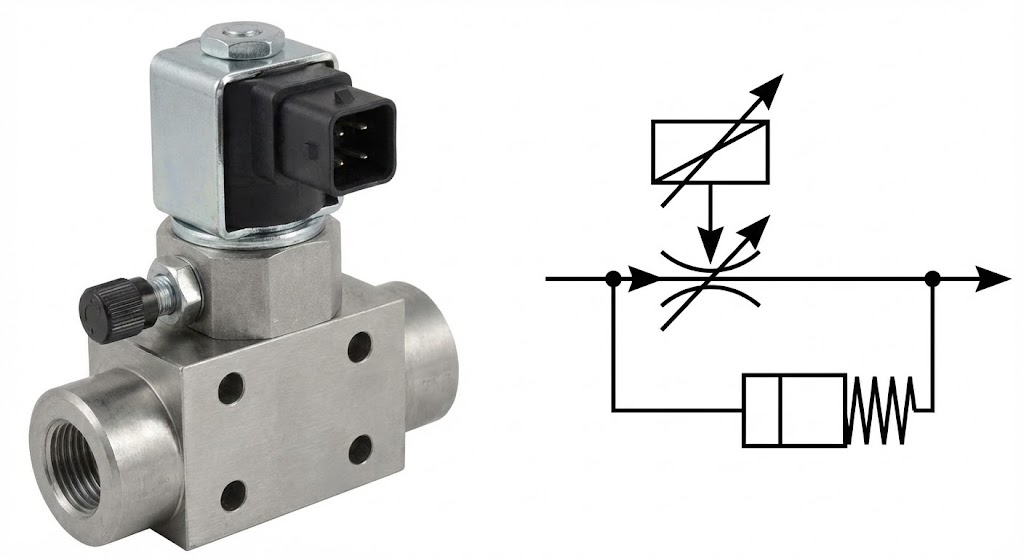

3. Falfiau Rheoli Llif Cymesur
Beth maen nhw'n ei wneud:Cynnal cyfraddau llif union yn annibynnol ar newidiadau pwysau
Meddyliwch amdano fel:System rheoli mordeithiau ar gyfer llif hydrolig
Yn aml yn cynnwys:Digolledwyr pwysau ar gyfer rheoli llwyth-annibynnol
Gorau ar gyfer:Rheoli cyflymder, gweithrediadau cydamserol, cymwysiadau mesurydd
Drwy Adeiladu: Deall y Mecaneg

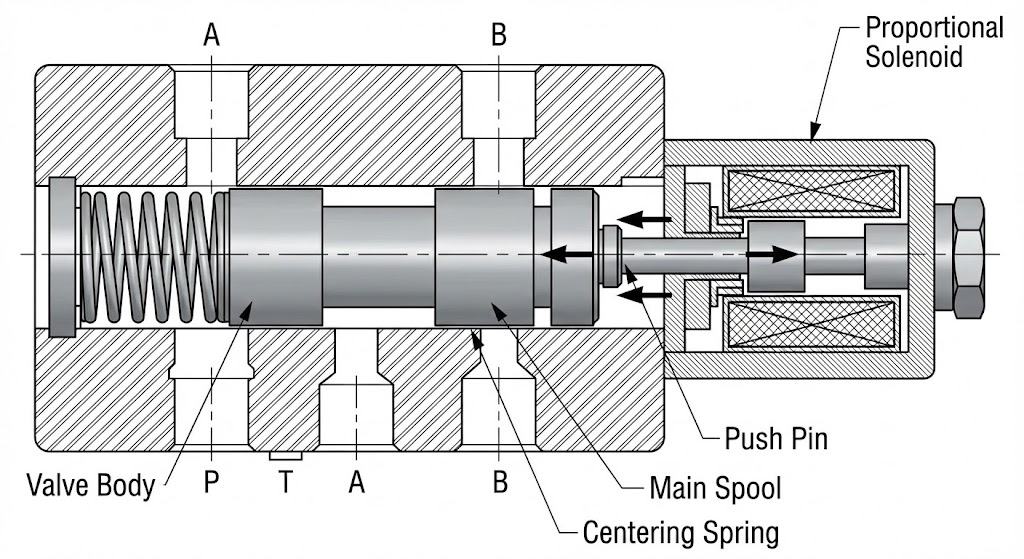

Falfiau Cyfrannol sy'n Gweithredu'n Uniongyrchol
• Mae electromagnet yn symud y brif sbŵl yn uniongyrchol
• Adeiladu symlach, cost is
• Cyfraddau llif fel arfer hyd at 100 GPM
• Graddfeydd pwysau hyd at 3,000 PSI
• Perffaith ar gyfer: Cymwysiadau maint canolig ag anghenion perfformiad cymedrol

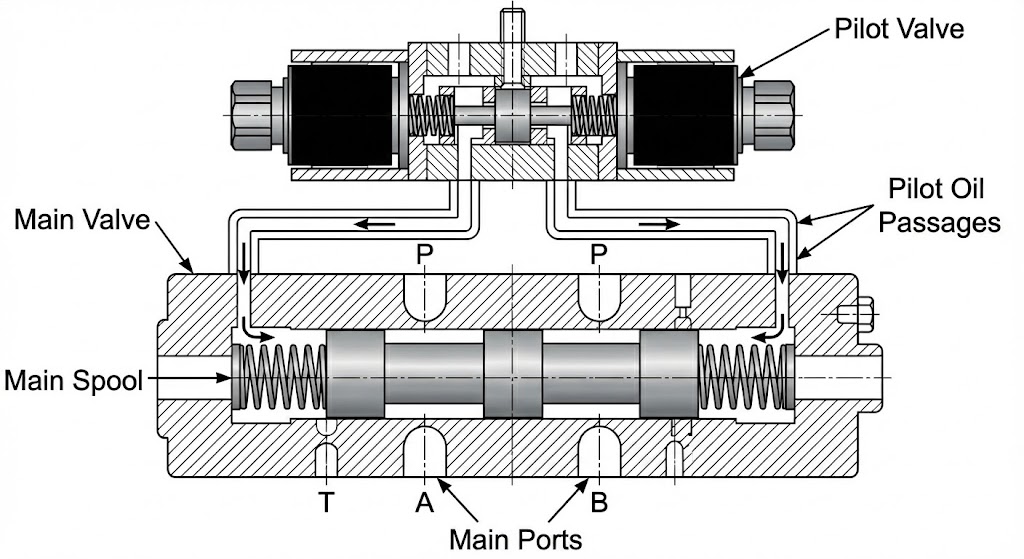

Falfiau Cyfrannol a Weithredir gan Beilot
• Falf peilot bach yn rheoli gweithrediad prif falf
• Galluoedd llif a phwysau uwch
• Cyfraddau llif hyd at 500+ GPM
• Graddfeydd pwysau hyd at 5,000+ PSI
• Perffaith ar gyfer: Systemau diwydiannol mawr ac offer symudol
Nodweddion Perfformiad Sy'n Bwysig: Y Plymio Dwfn Technegol
Deall y Berthynas Signal-i-Llif
Mae calon perfformiad falf cyfrannol yn gorwedd pa mor gywir y mae'n trosi signalau trydanol i allbwn hydrolig. Dyma ystyr y manylebau allweddol:
Llinoledd (±0.5% i ±3%)
Dychmygwch dynnu llinell syth ar bapur graff. Mae llinoledd yn mesur pa mor agos yw perfformiad gwirioneddol eich falf i'r llinell syth berffaith honno. Mae gwell llinoledd yn golygu rheolaeth fwy rhagweladwy.
Hysteresis (±0.5% i ±5%)
Mae hyn yn mesur y gwahaniaeth mewn allbwn pan fyddwch chi'n agosáu at yr un pwynt gosod o wahanol gyfeiriadau. Meddyliwch amdano fel y chwarae mewn llyw - mae llai o hysteresis yn golygu rheolaeth fwy manwl gywir.
Ailadroddadwyedd (±0.1% i ±2%)
Pa mor gyson y mae'r falf yn perfformio'r un llawdriniaeth? Mae hyn fel gofyn i chwaraewr pêl-fasged daflu am ddim - mae gwell ailadrodd yn golygu perfformiad mwy dibynadwy.
Amser Ymateb (5-100 milieiliad)
Pa mor gyflym mae'r falf yn ymateb i newidiadau signal? Ar gyfer cymwysiadau deinamig, mae ymateb cyflymach yn atal ansefydlogrwydd system ac yn gwella perfformiad.
Y Math Tu ôl i'r Hud: Hafaliadau Llif
Yr hafaliad llif sylfaenol ar gyfer falfiau cymesurol yw:
Q = Cd × A × √(2ΔP/ρ)
Lle:
Q = Cyfradd llif
Cd = Cyfernod rhyddhau
A = Ardal agor falf (wedi'i reoli gan leoliad sbŵl)
ΔP = Gwahaniaeth pwysau ar draws falf
ρ = dwysedd hylif
Mae'r hafaliad hwn yn dangos pam mae falfiau cymesurol mor effeithiol: trwy reoli'r ardal (A) yn union, maent yn darparu rheolaeth llif cywir waeth beth fo'r amrywiadau pwysau.
Straeon Llwyddiant Byd Go Iawn: Cymwysiadau Sy'n Trawsnewid Diwydiannau
Astudiaeth Achos 1: Y Chwyldro Mowldio Chwistrellu
Yr Her:Roedd gwneuthurwr rhannau modurol yn cael trafferth gyda chwistrelliad plastig anghyson, gan achosi cyfraddau sgrap o 20% a chwynion cwsmeriaid.
Yr Ateb:Gweithredu falfiau cyfrannol Moog D941 ar gyfer cyflymder chwistrellu a rheoli pwysau.
Y Broses:
• Cyfnod Cyflymder: Mae falf yn darparu chwistrelliad cyflym, rheoledig i lenwi 95% o lwydni
• Cyfnod Pecyn/Dal: Trawsnewidiad di-dor i reolaeth pwysau manwl gywir
• Cyfnod Adfer: Cylchdroi sgriw dan reolaeth ar gyfer paratoi'r ergyd nesaf
Astudiaeth Achos 2: Manwl Offer Symudol
Yr Her:Cwynodd cwsmeriaid gwneuthurwr craen am symudiadau llwyth herciog gan achosi pryderon diogelwch a cholledion cynhyrchiant.
Yr Ateb:System falf gyfrannol Danfoss PVG 48 gyda ffyn rheoli electronig.
Y Trawsnewid:
• O'r blaen: Achosodd rheolaeth falf ddeuaidd gychwyn/stopio sydyn
• Ar ôl: Cyflymiad llyfn/cyflymiad sy'n cyfateb i fewnbwn gweithredwr
• Nodweddion uwch: Synhwyro llwyth ar gyfer effeithlonrwydd ynni, rheolaeth electronig ar gyfer lleoli manwl gywir
Astudiaeth Achos 3: Manwl Melin Ddur
Yr Her:Roedd angen rheoli pwysau manwl gywir ar felin rolio dur ar gyfer trwch cynnyrch cyson (goddefgarwch ± 0.01mm).
Yr Ateb:Falfiau pwysedd cyfrannol ATOS DPZO gyda rheolaeth adborth integredig.
Yr Arloesedd:
• Mae mesur trwch amser real yn bwydo'n ôl i reolaeth falf
• Mae addasiad pwysau awtomatig yn gwneud iawn am amrywiadau materol
• Mae rheolaeth dolen gaeedig yn cynnal grym cyson er gwaethaf newidiadau cyflymder
Dewis y Falf Cymesurol Gywir: Eich Canllaw Dethol
Cam 1: Diffinio Eich Gofynion System
Rhestr Wirio Manylebau Perfformiad:
• Pwysedd system uchaf: _____ PSI
• Cyfradd llif gofynnol: _____ GPM
• Amrediad tymheredd gweithredu: _____ i _____ °F
• Gofynion amser ymateb: _____ milieiliadau
• Angen cywirdeb: ±_____ %
• Math o signal rheoli: Foltedd / Cyfredol / Digidol
Cam 2: Ystyriaethau Cais-Benodol
Ar gyfer Cymwysiadau Gweithgynhyrchu/Diwydiannol:
• Ystyried falfiau ag electroneg integredig (cyfres Bosch Rexroth 4WRA)
• Chwiliwch am alluoedd cyfathrebu bws maes
• Blaenoriaethu ailadroddadwyedd a sefydlogrwydd hirdymor
Ar gyfer Offer Symudol:
• Dewiswch falfiau â sgôr ar gyfer dirgryniad a sioc (cyfres PVG Danfoss)
• Ystyried gofynion selio amgylcheddol
• Gwerthuso'r defnydd o bŵer ar gyfer systemau a weithredir gan fatri
Ar gyfer Cymwysiadau Awyrofod / Hanfodol:
• Dewiswch falfiau gyda systemau adborth segur
• Ystyriwch ddeunyddiau arbennig ar gyfer tymereddau eithafol
• Gwerthuso nodweddion modd methiant
