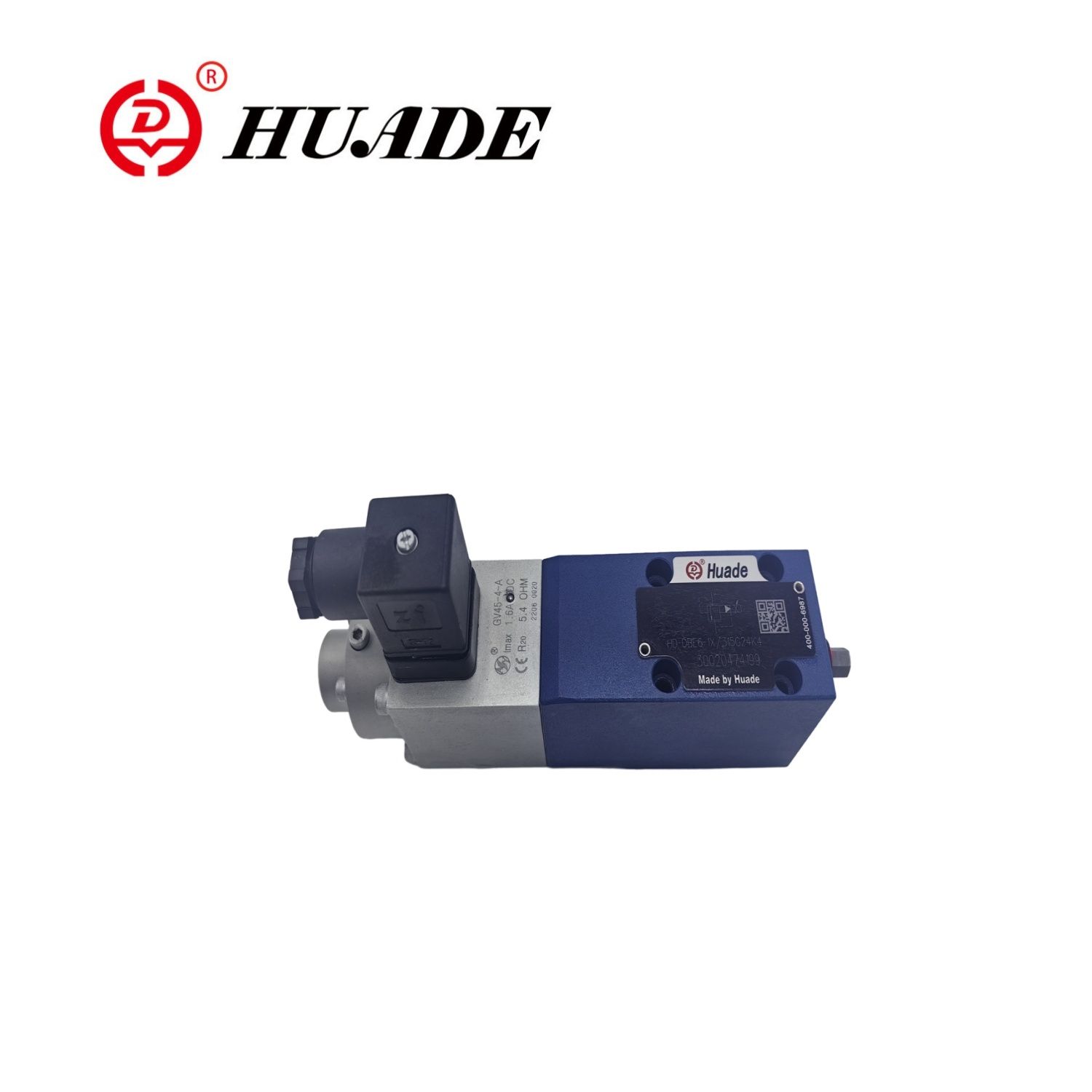

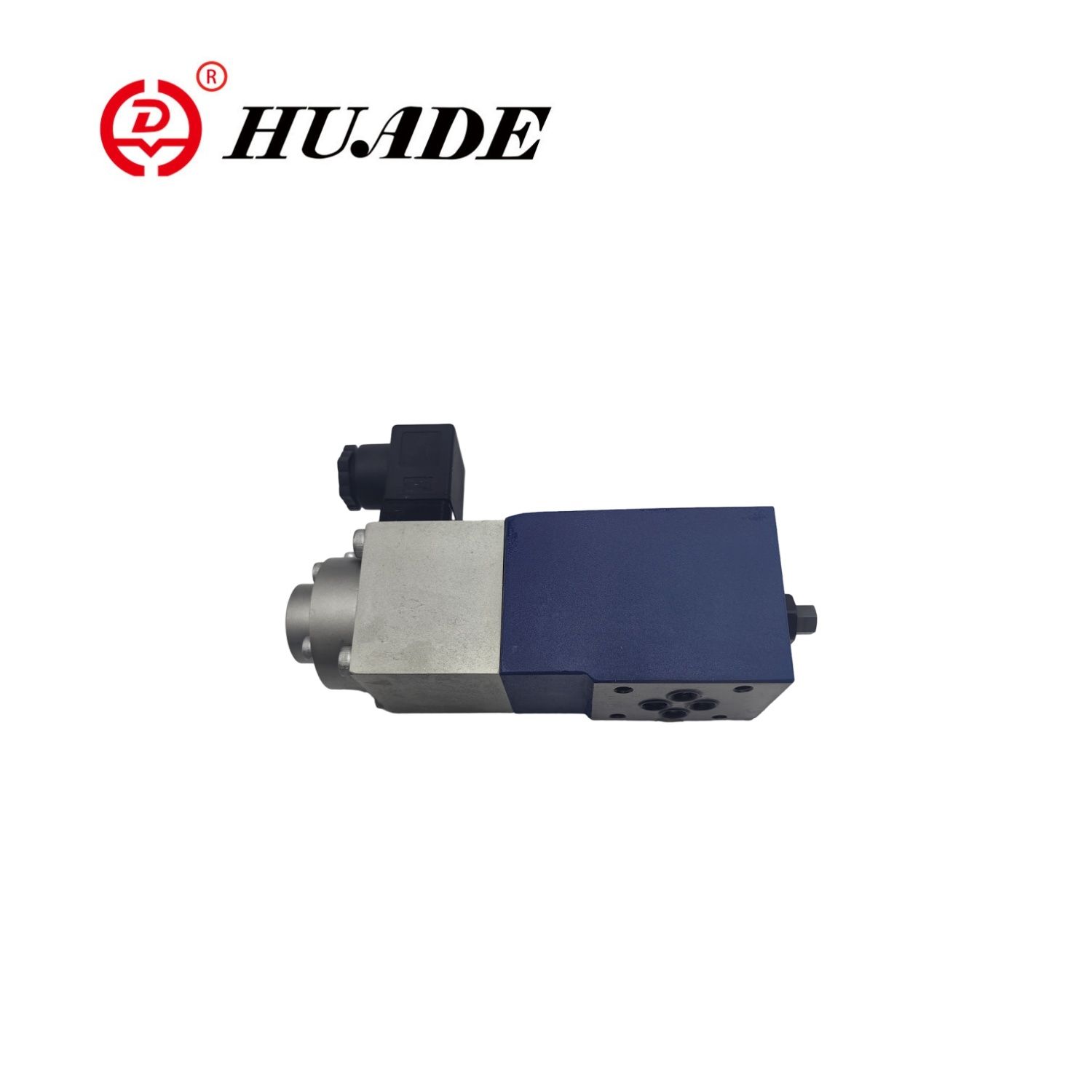

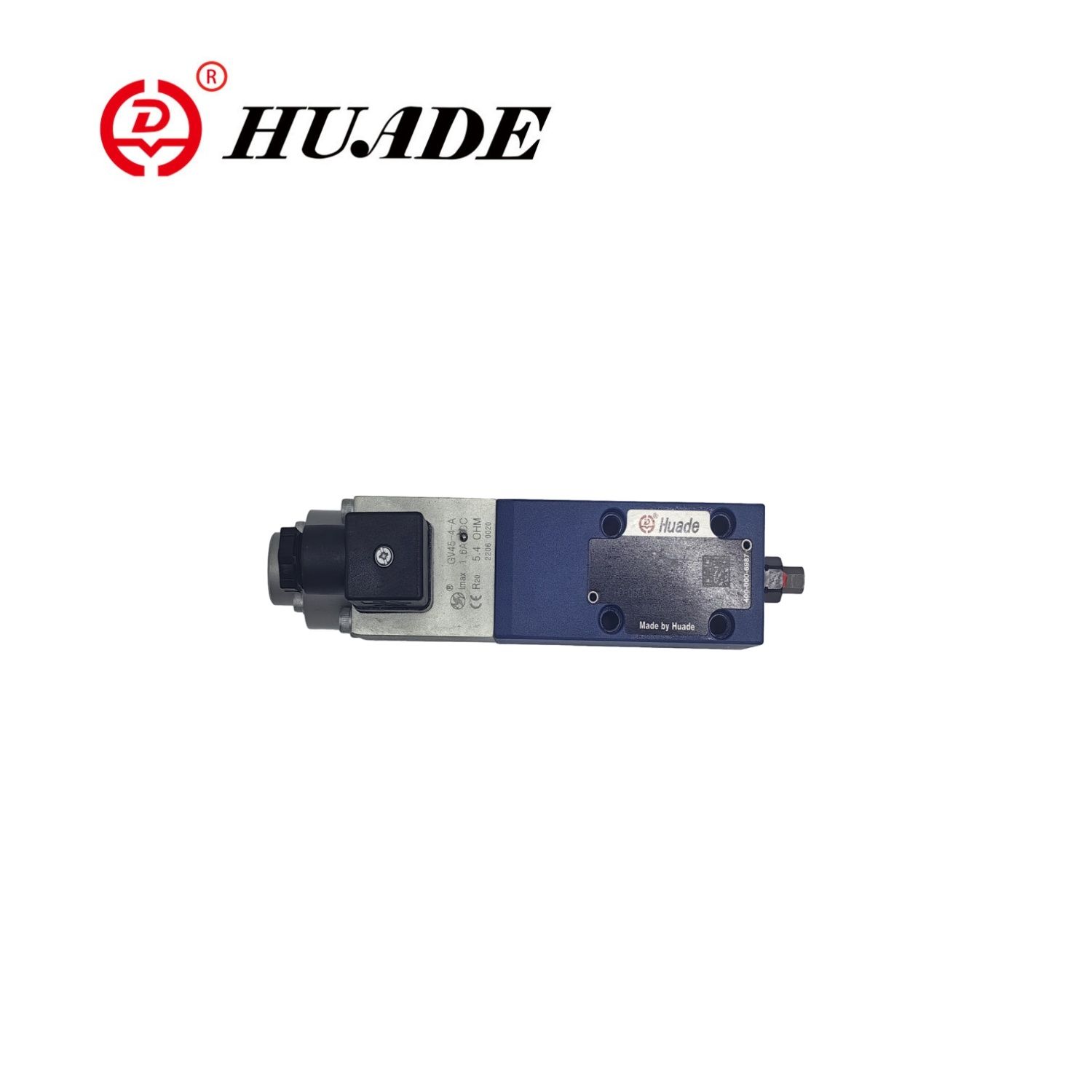

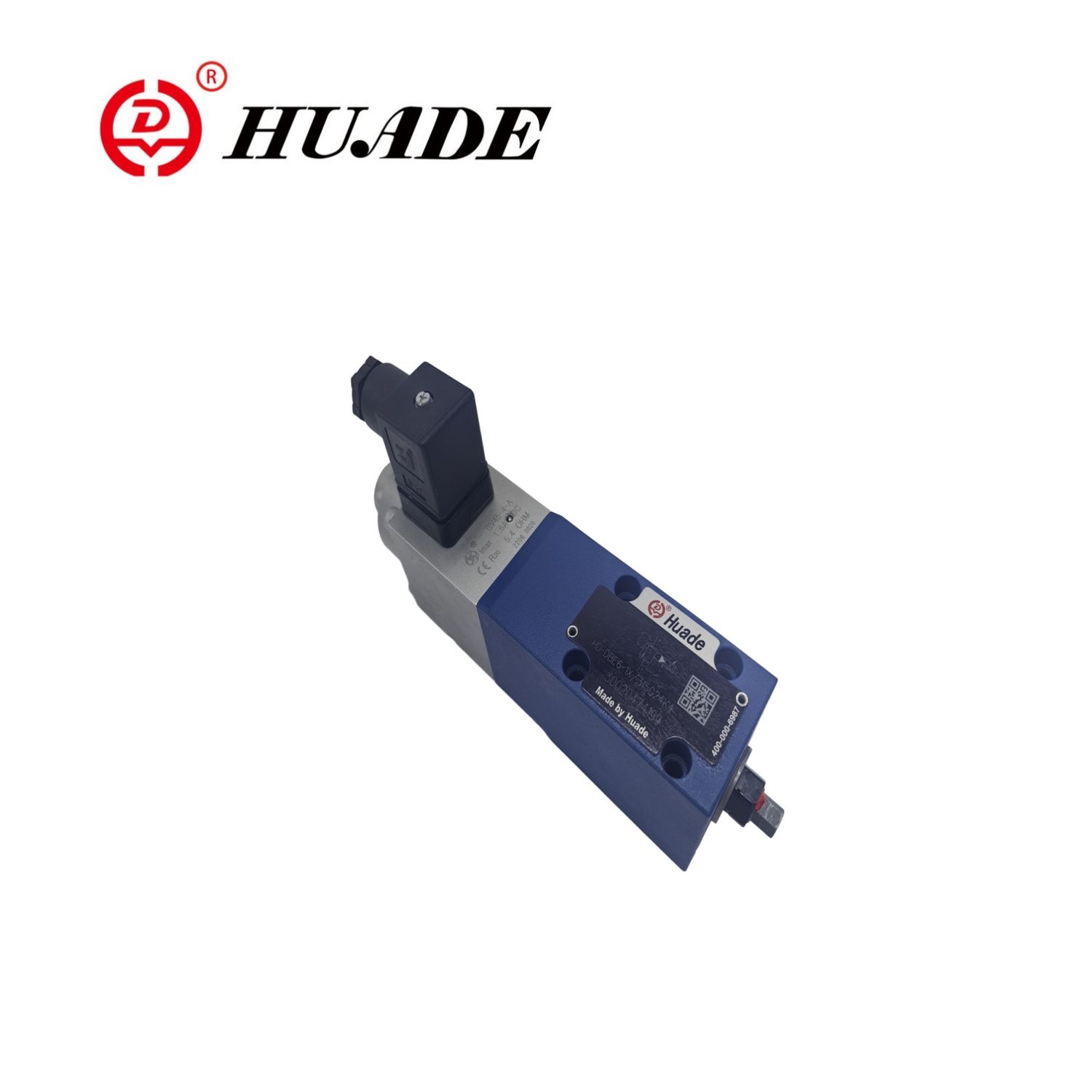

Mae'r falf rhyddhad cyfrannol ZDBE-1X yn rheoli lleoliad y sbŵl falf trwy solenoid cyfrannol, a thrwy hynny sicrhau addasiad di-gam o bwysau'r system. Mae Falf Gyfrannol ZDBE-1X yn cydymffurfio â gofynion CE, yn cwrdd â safonau rhyngwladol, ac mae'n gydnaws â chynhyrchion Rexroth.
| Gyffredinol | ||
| Gosodiadau | dewisol | |
| Ystod Tymheredd Storio (℃) | -20 i +80 | |
| Ystod tymheredd amgylchynol | Dbe a zdbe (℃) | -20 i+70 |
| Dbee a zdbee (℃) | -20 i +50 | |
| Mhwysedd | Dbe a zdbe (kg) | 2.4 |
| Dbee a zdbee (kg) | 2.5 | |
| Hydrolig (wedi'i fesur ar ʋ = 46 mm2/s a t = 40 ° C ± 5 ℃ | ||
| Max. pwysau gweithredu | Porthladdoedd P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Porthladd t mpa | 5 | |
| Max. Pwysedd settable | Cam Pwysau 5 MPa | 5 |
| Pwysau Cam 10 MPa | 10 | |
| Cam Pwysau 20 MPa | 20 | |
| Cam Pwysau 31.5 MPa | 31.5 | |
| Min. Pwysedd settable ar werth signal 0 MPa | Gweler cromliniau nodweddiadol | |
| Porthladd Pwysau Dychwelyd A; gyda draen olew peilot allanol (y) | ar wahân ac ar ddim pwysau i dancio | |
| Llif olew peilot l/min | 0.6o1.2 | |
| Max. Llif l/min | 30 | |
| Hylif pwysau | Olew Mwynau (HL, HLP) i DIN 51 524 | |
| Ystod tymheredd hylif pwysau | -20to+80 | |
| Ystod gludedd mm2/s | 15 i 380 | |
| Nhrydanol | 24V DC | |
| Cyfredol min.control (ma) | 100 | |
| Max.Control Current MA | 1600 | |
| Gwrthiant coil solenoid | Gwerth oer ar 20 ° C (ω) | 0.54 |
| Gwerth max.warm (ω) | 7.8 | |
| Nyletswydd | 100 | |
| Cysylltiadau trydanol | Dbe a zdbe | Gyda phlwg cydran i din en 175 301 ~ 803 |
| Cysylltydd plug-in i din en 175 301-803 | ||
| Dbee a zdbee | Gyda TOE Plug Cydran DLN 43 563-AM6-3 | |
| TOE Cysylltydd Plug-in Din 43 563-BF6-3 | ||
| Amddiffyn falf i DIN 40 050 | IP 65 | |
| Rheoli electroneg ar gyfer dbee a zdbee | Wedi'i integreiddio i'r falf | |
| Ar gyfer dbe a zdbe | ||
| Mwyhadur yn analog fformat Eurocard | Hd-vt-vspa1-1-1x/ | |
Nodweddion:
▶ Falf ar gyfer cyfyngu ar bwysau system
▶ Active trwy solenoidau cyfrannol
▶ Ar gyfer mowntio is -blat neu ddyluniad plât rhyngosod
▶ Electroneg falf a rheoli o un ffynhonnell
Cais:
Mae falf rhyddhad cyfrannol ZDBE-1X yn cael ei defnyddio'n helaeth mewn amrywiol systemau hydrolig sy'n gofyn am reolaeth pwysau manwl gywir, megis peiriannau adeiladu, offer metelegol, adeiladu llongau, a meysydd eraill.
Mae falfiau rhyddhad pwysau cyfrannol, mathau HD-ZDBE yn cael eu actio trwy solenoid cyfrannol. Defnyddir y falfiau hyn i gyfyngu ar bwysau system. Gyda'r falfiau hyn mae'n bosibl addasu pwysau'r system yn ddi -gam, sydd i'w gyfyngu, mewn perthynas â'r gwerth gorchymyn trydanol.
Yn y bôn, mae'r falfiau hyn yn cynnwys solenoid cyfrannol (1), y tai (2), y cetris falf (3), y sbŵl (4) a'r peilot poppet (8). Mae'r solenoid cyfrannol yn trosi'r cerrynt trydanol yn gyfrannol yn rym mecanyddol. Mae cynnydd mewn cyfredol yn achosi cynnydd cyfatebol yn y grym solenoid. Mae'r siambr armature solenoid wedi'i llenwi â hylif hydrolig ac mae'n gytbwys pwysau. Mae gosod pwysau'r system yn cael ei wneud trwy'r solenoidau cyfrannol (1) mewn perthynas â'r gwerth gorchymyn. Mae pwysau sy'n codi o'r system ym Mhort P yn gweithredu ar ochr dde'r sbŵl (4). Ar yr un pryd mae'r pwysau system yn gweithredu trwy'r llinell reoli (6) sydd â orifice (5) ar ochr wedi'i llwytho yn y gwanwyn o'r sbŵl (4). Trwy rife pellach (7) mae'r pwysau system yn gweithredu ar y peilot poppet (8) yn erbyn grym y solenoid cyfrannol (1). Ar ôl i bwysau'r system gyrraedd y gwerth wedi'i osod ymlaen llaw mae'r peilot Poppet (8) yn codi o'i sedd. Yn dibynnu ar y model, gall olew peilot nawr lifo i ffwrdd yn allanol trwy borthladd A (y) neu'n fewnol i'r tanc, mae hyn yn cael yr effaith o gyfyngu'r pwysau ar ochr wedi'i lwytho yn y gwanwyn o'r sbŵl (4). Os yw pwysau'r system yn parhau i godi ychydig yna mae'r pwysau uwch ar ochr dde'r sbŵl yn gwthio'r sbŵl i'r chwith i mewn i safle rheoli P i T. Ar isafswm rheolaeth gyfagos -gan gyfateb i werth gorchymyn o sero -mae'r isafswm pwysau settable yn cael ei osod.

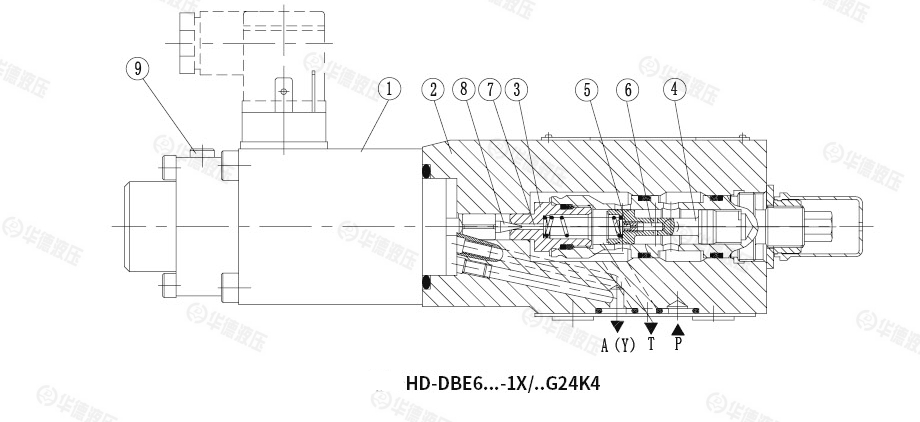

Strwythur falf rhyddhad pwysau cyfrannol ZDBE-1X
Symbol o falf rhyddhad pwysau cyfrannol zdbe-1x
