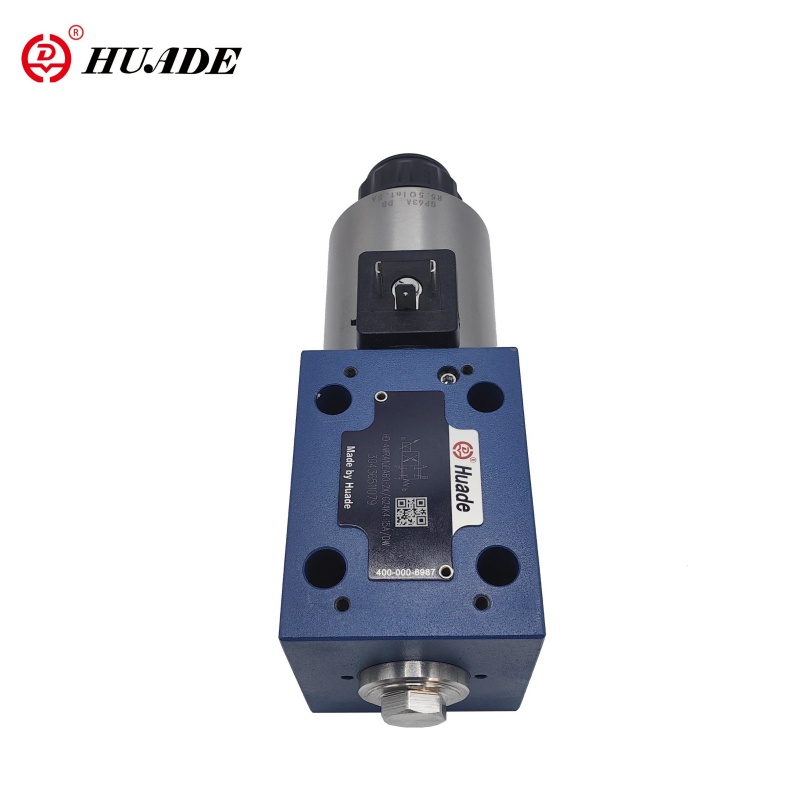

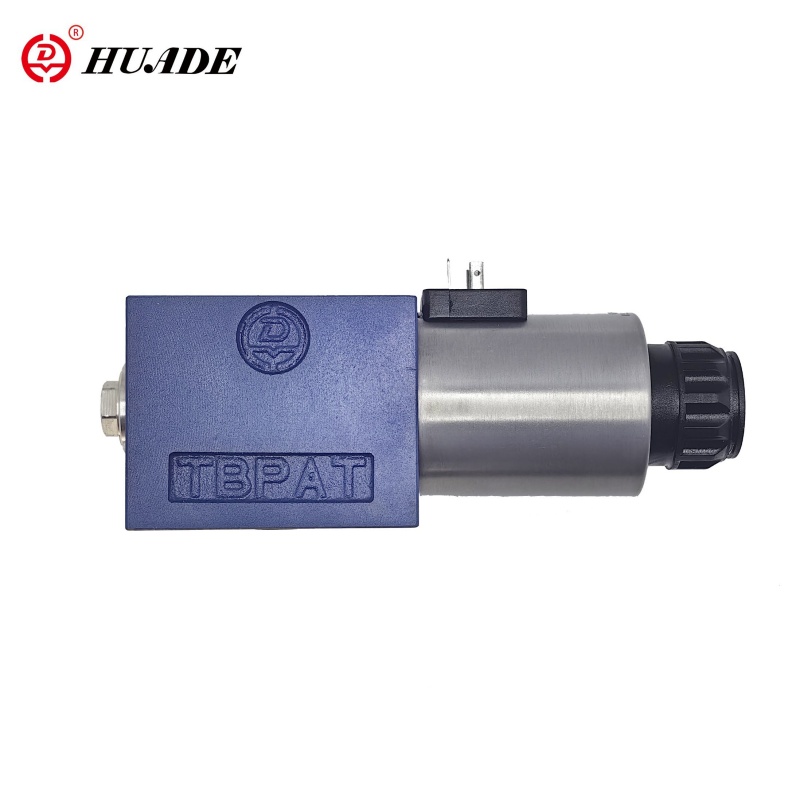

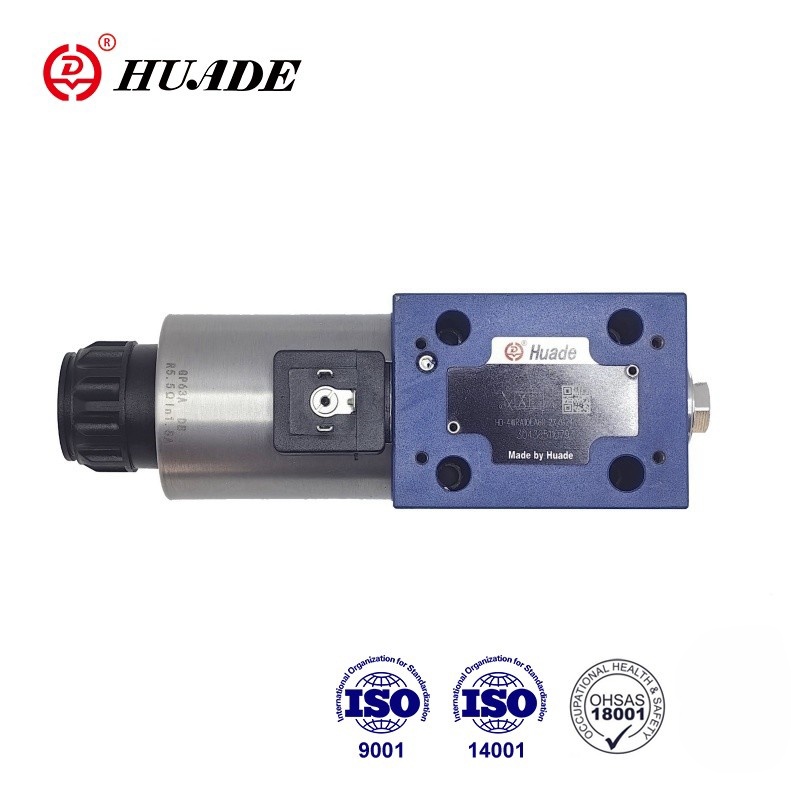

Mae'r falfiau cyfeiriadol cyfrannol 4/2- a 4/3-ffordd wedi'u cynllunio fel cydrannau uniongyrchol a weithredir ar gyfer mowntio is-blatiau. Maent yn cael eu actio trwy solenoidau cyfrannol gydag edau ganolog a coil symudadwy. Mae'r solenoidau yn cael eu rheoli naill ai gan electroneg rheolaeth allanol (Math WRA) neu gan electroneg rheolaeth integredig (math WRAE). Gall perfformiad 4wra 10 ea60-2x gyfateb rexroth oherwydd dau gydweithrediad tymor hir.
| Hydrolig | |||
| Math o Falf | HD-WRA | Hd-wrae | |
| Pwysau gweithredu (MPA) | Porthladd A, P, B | 31.5 | 31.5 |
| Porthladdoedd t | 21 | 21 | |
| Llif enwol qv nom yn △ p = 1mpa | NS6 (L/min) | 7、15 and 26 | |
| NS10 (l/min) | 30 a 60 | ||
| Gradd yr halogiad (μ m) | ≤20 | ||
| Hysteresis (%) | ≤5 | ||
| Gwall Gwrthdroi (%) | ≤1 | ||
| Sensitifrwydd ymateb (%) | ≤0.5 | ||
| Hylif pwysau | Olew mwynol neu ester ffosffad | ||
| Ystod gludedd | 20 ~ 380 | ||
| Ystod tymheredd amgylchynol (℃) | -20 i +80 | -20 i +50 | |
| Pwysau (kg) | Ns6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Nhrydanol | |||
| Trydanol, solenoid | |||
| Math o Falf | HD-WRA | Hd-wrae | |
| Math Foltedd | DC | ||
| Rheoli foltedd (v) | ± 10 | ||
| Max.current fesul solenoid (a) | 2.5 | ||
| Ymwrthedd coil solenoid (ω) | Gwerth oer ar 20 ℃ | 2 | |
| Max. Gwerth Cynnes | 3 | ||
| Nyletswydd | 100% | ||
| Tymheredd Coil (℃) | hyd at +150 | ||
| Amddiffyn falf i DIN40050 | Ip65 | ||
| Electroneg drydanol, rheoli | |||
| rheoli electroneg | Hd-vt-vspa2-1-1x/ | wedi'i integreiddio yn y falf | |
| Foltedd cyflenwi | Foltedd enwol VDC | 24 | |
| Gwerth cyfyngu is v | 21/22 | 19 | |
| Gwerth Cyfyngu Uchaf V. | 35 | ||
| Defnydd pŵer y mwyhadur | Rwy'n max a | 1.8 | |
| Max. Cyfredol impulse pŵer a | 3 | ||
Nodweddion:
▶ Ar gyfer mowntio is -blat
▶ Falf gyfrannol actio uniongyrchol ar gyfer rheoli cyfeiriad a chyfaint llif
▶ Sbŵl Rheoli Canolog y Gwanwyn
▶ Electroneg Rheoli Integredig, Rhyngwyneb A1 neu F1 ar gyfer Math 4wrae
▶ Active trwy gyfrwng solenoidau cyfrannol ag edau ganolog a coil symudadwy
▶ Rheoli electroneg ar gyfer math 4wra
Cais:
Defnyddir y falf gyfeiriadol gyfrannol 4wra 10 ea60-2x i reoli llif a chyfeiriad hylif hydrolig.
Yn y bôn, mae'r falfiau cyfrannol 4wra 10 ea60-2x yn cynnwys: tai (1) gyda sbŵl rheoli wyneb mowntio (2) gyda ffynhonnau cywasgu (3), solenoidau (4) gydag edau ganolog, electroneg falf integredig dewisol (5).
HD-4wra (E) .2x/.
Gyda'r solenoidau (4) wedi'u dad-egni, mae'r sbŵl rheoli (2) yn cael ei ddal yn y safle canolog gan ffynhonnau cywasgu (3).
Actifiad uniongyrchol o'r sbŵl reoli (2) trwy fywiogi solenoid cyfrannol.e.g. rheoli solenoid "B" (4). Mae'r sbŵl rheoli (2) yn cael ei symud i'r chwith yn gymesur â'r signal mewnbwn trydanol. Ffurflen Gysylltiad P i A a B i T trwy groestoriadau tebyg i orifice gyda nodweddion llif blaengar. Dad-egni'r solenoid (4). Dychwelir y sbŵl rheoli (2) i'r safle canolog yn ôl gwanwyn cywasgu (3).
Strwythur falf gyfeiriadol gyfrannol 4wra -2x
Hd-4wra (e) ... a-2x
Mewn egwyddor, mae swyddogaeth y fersiwn falf hon yn cyfateb i swyddogaeth y falf gyda 3 safle sbwlio. Fodd bynnag, dim ond solenoid "A" y mae'r falfiau â 2 safle sbŵl yn eu gosod. Yn lle'r 2il solenoid cyfrannol mae plwg (5) wedi'i osod ar gyfer NS 6 neu ar gyfer gorchudd NS 10 A (5).
Nodyn ar gyfer math 4wra 6 ..- 2x/...
Mae draenio llinell y tanc i'w osgoi. Gyda'r amodau gosod priodol, mae falf pwysedd cefn i'w gosod (pwysau cefn oddeutu.0.2mpa).
