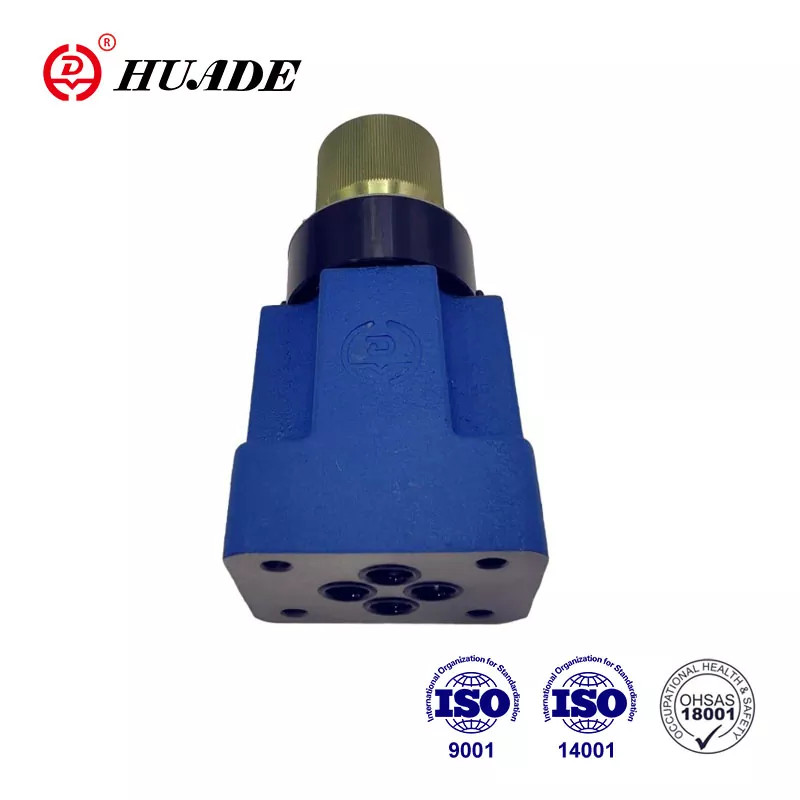

Falf Rheoli Llif Hydrolig 2 Ffordd: Canllaw Cyflawn

Mae falf rheoli llif hydrolig 2 ffordd yn rhan hanfodol mewn systemau hydrolig sy'n rheoli pa mor gyflym y mae hylif yn symud trwy gylched. Meddyliwch amdano fel faucet dŵr - gallwch ei droi i reoli faint mae dŵr yn llifo allan. Mewn systemau hydrolig, mae'r falfiau hyn yn rheoli cyflymder peiriannau fel cloddwyr, peiriannau mowldio chwistrelliad, ac offer ffatri.

Pam mae rheoli llif yn bwysig mewn systemau hydrolig

Mewn unrhyw system hydrolig, mae tri pheth yn hanfodol:

• Mhwysedd- Yn penderfynu faint o rym neu bŵer rydych chi'n ei gael
• Nghyfeiriadau- Rheolaethau pa ffordd y mae pethau'n symud
• Llifeiriwch- Rheoli pa mor gyflym y mae pethau'n symud

Sut mae falf rheoli llif hydrolig 2 ffordd yn gweithio?

Rhannau sylfaenol o'r falf

Mae gan y falf rheoli llif hydrolig bob 2 ffordd y prif rannau hyn:

• Falf Corff- y gragen allanol sy'n cysylltu â'ch llinellau hydrolig
• Agor Throttle- bwlch bach y mae hylif yn llifo drwyddo
• Elfen reoli- yn symud i wneud y bwlch yn fwy neu'n llai
• Mecanwaith Addasu- Yn gadael i chi reoli'r falf (bwlyn â llaw neu signal trydan)
• Darddwch- yn helpu'r falf i ddychwelyd i'w safle cychwyn

Y wyddoniaeth y tu ôl i reoli llif

Pan fydd hylif hydrolig yn llifo trwy agoriad bach, mae'n creu gwrthiant. Yr egwyddor rheoli cyflymder hydrolig hwn yw'r hyn sy'n gwneud i'r falfiau hyn weithio. Y fformiwla sylfaenol yw:

Mae hyn yn golygu:

• Agor mwy = mwy o lif = cyflymder cyflymach
• Agoriad llai = llai llif = cyflymder arafach
• Pwysau uwch = mwy o lif (os yw'r agoriad yn aros yr un peth)

Ar gyfer cymwysiadau falf silindr hydrolig, mae'r berthynas hon yn rheoli'n uniongyrchol pa mor gyflym y mae'r piston yn symud. Mewn systemau rheoli modur hydrolig, mae'n pennu cyflymder cylchdro.

Beth yw'r mathau o falfiau rheoli llif hydrolig 2 ffordd?

1. Falfiau Throttle Syml (heb iawndal)

Dyma'r math mwyaf sylfaenol. Maent yn gweithio fel faucet dŵr â llaw:

Sut maen nhw'n gweithio:Rydych chi'n addasu bwlyn â llaw i newid y maint agoriadol

Gorau ar gyfer:Cymwysiadau syml lle nad yw cyflymder union yn hollbwysig

2. falfiau rheoli llif digolledu pwysau

Mae'r rhain yn llawer craffach. Maent yn addasu'n awtomatig i gadw llif yn gyson hyd yn oed pan fydd pwysau'n newid.

Sut maen nhw'n gweithio:Mae mecanwaith arbennig y tu mewn yn cadw'r gwahaniaeth pwysau ar draws y llindag yn agor yn gyson

Gorau ar gyfer:Peiriannau manwl, llinellau cynhyrchu awtomataidd

3. Falfiau digolledu pwysau a thymheredd

Dyma'r math mwyaf datblygedig. Maent yn addasu ar gyfer newidiadau pwysau a thymheredd.

Sut maen nhw'n gweithio:Mae deunyddiau arbennig y tu mewn yn ymateb i newidiadau tymheredd ac yn addasu'r falf yn awtomatig

Gorau ar gyfer:Awyrofod, offer profi, cymwysiadau beirniadol

Pa ddull rheoli ddylech chi ei ddewis ar gyfer eich falf rheoli llif hydrolig?

Rheolaeth

Beth ydyw:Olwynion llaw, bwlynau, neu sgriwiau rydych chi'n eu troi â llaw

Pryd i ddefnyddio:Peiriannau syml nad oes angen rheolaeth awtomatig arnynt

Enghreifftiau:Offer siop sylfaenol, gweisg llaw

Rheolaeth drydan

Falfiau solenoid (ymlaen/i ffwrdd)

• Swyddogaeth:Rheolaeth syml ymlaen/i ffwrdd fel switsh ysgafn
• Da ar gyfer:Gweithrediadau cychwyn/stopio sylfaenol
• Cyfyngiad:Methu darparu rheolaeth cyflymder llyfn

Falfiau cyfrannol

• Swyddogaeth:Rheolaeth esmwyth yn seiliedig ar signalau trydan (0-10V neu 4-20mA)
• Amser Ymateb:50-80 Hz (digon cyflym ar gyfer y mwyafrif o geisiadau)
• Da ar gyfer:Mowldio chwistrelliad, awtomeiddio cyffredinol

Falfiau servo

• Swyddogaeth:Rheolaeth uwch-werthfawr gydag adborth safle
• Amser Ymateb:150-200 Hz (yn gyflym iawn)
• Da ar gyfer:Awyrofod, gweithgynhyrchu manwl uchel

Cymhariaeth Perfformiad

Math o Reoli	Nghywirdeb	Goryrru	Gost	Defnydd gorau
Llawlyfr	Frefer	Arafwch	Frefer	Offer syml
Solenoid	Frefer	Ymprydion	Frefer	Rheolaeth ymlaen/i ffwrdd
Gyfrannol	Ganolig-uchel	Nghanolig	Nghanolig	Awtomeiddio Cyffredinol
Servo	Uchel iawn	Yn gyflym iawn	High	Ceisiadau manwl

Gosod a dylunio system

Ble dylid gosod falf rheoli llif 2 ffordd?

Gallwch osod falfiau rheoli llif mewn tair ffordd:

Rheoli Cilfach (Mesurydd i mewn)

• Yn rheoli olew yn mynd i mewn i'r silindr
• Da ar gyfer llwythi positif (fel codi)
• Risg: yn gallu achosi cavitation os na chaiff ei ddylunio'n iawn

Rheoli allfeydd (mesurydd allan)

• Yn rheoli olew yn dod allan o'r silindr
• Da ar gyfer llwythi negyddol (fel gostwng gwrthrychau trwm)
• Yn darparu gwell rheolaeth ond pwysau uwch

Rheolaeth Ffordd Osgoi

• Yn anfon olew ychwanegol yn ôl i'r tanc
• Llai effeithlon ond symlach
• Da ar gyfer cymwysiadau sydd angen cyflymder amrywiol

Awgrymiadau dylunio ar gyfer y perfformiad gorau

• Maint yn gywir:Dewiswch falfiau sy'n gweithio ar 20-80% o'u hagoriad uchaf
• Cadwch olew yn lân:Defnyddiwch hidlo iawn (safon ISO 4406)
• Ystyriwch y tymheredd:Sicrhewch fod falfiau'n gweithio yn eich ystod tymheredd
• Cynllunio ar gyfer cynnal a chadw:Gadael lle ar gyfer addasu falf ac amnewid

Ceisiadau yn y byd go iawn

Offer Gweithgynhyrchu

Peiriannau mowldio chwistrelliad

• Defnyddio falfiau cyfrannol ar gyfer rheoli cyflymder manwl gywir
• Camau cyflymder lluosog ar gyfer gwahanol rannau o'r cylch
• Yn arbed ynni ac yn gwella ansawdd y cynnyrch

Offer Peiriant

• Ymagwedd gyflym, porthiant araf, cylchoedd dychwelyd cyflym
• Falfiau a weithredir gan gam ar gyfer newid cyflymder awtomatig
• Yn gwella gorffeniad arwyneb a bywyd offer

Offer Symudol

Cloddwyr a Llwythwyr

• Rhannu llif rhwng sawl swyddogaeth
• Systemau synhwyro llwyth ar gyfer effeithlonrwydd
• Rheoli Gweithredwr llyfn

Craeniau ac offer codi

• Mae falfiau dal llwyth yn atal gostwng heb ei reoli
• Rheoli cyflymder manwl gywir ar gyfer diogelwch
• Gallu gostwng brys

Awyrofod ac Amddiffyn

• Falfiau servo ysgafn
• Dibynadwyedd uchel mewn amodau eithafol
• Rheolaeth fanwl gywir ar gyfer arwynebau hedfan

Dewis y falf gywir: Canllaw cam wrth gam

Gwneuthurwyr a Chynhyrchion Gorau

Brandiau Arwain

Bosch rexroth

• Falfiau cyfres 2frm a 2fre
• Safon diwydiant ar gyfer manwl gywirdeb
• Cefnogaeth dechnegol rhagorol

Parker Hannifin

• Cyfres Llif Lliw gyda Modrwyau Addasu Cod Lliw
• Ystod eang o feintiau ac opsiynau
• Argaeledd da ledled y byd

Hydrad harbwr

• Falfiau cyfres dsj a sf
• Dyluniad Modiwlaidd ar gyfer Integreiddio Hawdd
• Galluoedd pwysedd uchel

Eaton

• Falfiau Cetris (Cyfres SICV)
• Dyluniadau arbed gofod
• Galluoedd amlswyddogaethol

Danfoss

• Grwpiau falf cyfrannol PVG
• Wedi'i gynllunio ar gyfer offer symudol
• Datrysiadau Customizable

Beth i edrych amdano wrth brynu

• Mae manylebau technegol yn cyd -fynd â'ch anghenion
• Dogfennaeth dechnegol dda
• Gwasanaeth a Chefnogaeth Lleol
• Amseroedd Arwain Rhesymol
• Prisio Cystadleuol
• Dibynadwyedd profedig yn eich diwydiant

Tueddiadau yn y dyfodol mewn technoleg rheoli llif

Falfiau craff ac integreiddio IoT

Mae falfiau modern yn dod yn ddoethach gyda:

• Synwyryddion adeiledig ar gyfer monitro
• Galluoedd Cyfathrebu Di -wifr
• Rhybuddion Cynnal a Chadw Rhagfynegol
• Addasu a Monitro o Bell

Deunyddiau Uwch

Mae deunyddiau newydd yn gwneud falfiau:

• Yn fwy gwrthsefyll gwisgo
• Gwell mewn tymereddau eithafol
• Yn para'n hirach
• Yn fwy effeithlon

Ffocws Effeithlonrwydd Ynni

Mae dyluniadau newydd yn canolbwyntio ar:

• Lleihau gwastraff ynni
• Gwell rheoli gwres
• Gwell sgôr effeithlonrwydd
• Cydymffurfiad amgylcheddol

Problemau ac atebion cyffredin

Problem	Datrysiadau
Mae cyflymder yn amrywio yn ôl llwyth	Uwchraddio i Falf Gwrthryfel Pwysau
Amser ymateb gwael	Gwiriwch am aer yn y system, ystyriwch y falf servo
Hela neu osciliad falf	Ychwanegu tampio, gwirio stiffrwydd y system
Cynhyrchu gwres gormodol	Gwiriwch sizing falf, ystyriwch reoli ffordd osgoi
Perfformiad anghyson	Gwella hidlo olew, gwiriwch am gydrannau treuliedig

Cynnal a Chadw a Datrys Problemau

Tasgau cynnal a chadw rheolaidd

• Gwiriwch lendid olew- Newid hidlwyr yn rheolaidd
• Monitro tymheredd gweithredu- Cadwch o fewn terfynau gwneuthurwr
• Archwiliwch am ollyngiadau allanol- Cyfeiriad ar unwaith
• Amseroedd Ymateb Prawf- Cymharwch â mesuriadau llinell sylfaen
• Graddnodi signalau rheoli- Sicrhewch gywirdeb dros amser

Arwyddion rhybuddio i wylio amdanynt

• Ymateb Sluggish
• Cyflymderau anghyson
• Synau anarferol
• Gollyngiad allanol
• Gwres gormodol

Ystyriaethau Cost

Costau cychwynnol

• Falfiau Throttle Syml: $ 50- $ 200
• Falfiau cyfrannol: $ 300- $ 1,500
• Falfiau Servo: $ 1,000- $ 5,000+

Costau tymor hir

• Arbedion effeithlonrwydd ynni
• Llai o waith cynnal a chadw
• Gwell Ansawdd Cynnyrch
• Llai o amser segur

Ffactorau ROI

• Gwelliannau cyflymder cynhyrchu
• Cysondeb o ansawdd
• Arbedion Ynni
• Gostyngiad Cynnal a Chadw

Nghasgliad

2 ffordd mae falfiau rheoli llif hydrolig yn hanfodol ar gyfer rheoli cyflymder mewn systemau hydrolig. Yr allwedd yw dewis y math cywir ar gyfer eich cais:

• Falfiau llindag symlar gyfer cymwysiadau sylfaenol, cost isel
• Falfiau digolledu pwysauar gyfer perfformiad cyson
• Falfiau servoar gyfer yr anghenion manwl gywirdeb uchaf

Cofiwch mai dim ond un rhan o'ch system hydrolig yw'r falf. Mae llwyddiant yn dibynnu ar ddylunio system yn iawn, sizing cywir, cynnal a chadw da, a dewis cydrannau o safon gan wneuthurwyr ag enw da.

Cost Dewis Anghywir: Beth sy'n digwydd pan fyddwch chi'n ei gael yn anghywir

Gall dewis y falf rheoli llif anghywir arwain at broblemau difrifol a chanlyniadau drud:

Materion perfformiad:

• Cyflymderau anghyson- Ni fydd eich peiriannau'n gweithio'n ddibynadwy
• Cynhyrchion o ansawdd gwael- Prosesau gweithgynhyrchu anghyson
• Risgiau Diogelwch- Gall ymddygiad peiriant anrhagweladwy achosi damweiniau

Effaith Ariannol:

• Gwastraff ynni- Gall falfiau sydd wedi'u cyfateb yn wael gynyddu'r defnydd o bŵer 15-30%
• Methiant offer cynamserol- Mae sizing falf anghywir yn achosi gwisgo gormodol ar bympiau, silindrau a moduron
• Oedi cynhyrchu- Mae rheolaeth cyflymder hydrolig annibynadwy yn arwain at amser segur a therfynau amser a gollwyd
• Costau cynnal a chadw- Mae angen gwasanaeth ac amnewidiad amlach ar falfiau anghywir

Problemau ar draws y system:

• Buildup gwres- Mae falfiau aneffeithlon yn cynhyrchu gormod o wres, gan leihau bywyd olew
• Niwed Pwmp- Gall rheolaeth llif anghywir achosi cavitation pwmp neu orboethi
• Camgymhariad falf silindr hydrolig- Mae maint amhriodol yn niweidio morloi ac yn achosi gollyngiad mewnol

P'un a ydych chi'n adeiladu peiriant newydd neu'n uwchraddio un sy'n bodoli eisoes, bydd deall yr hanfodion hyn yn eich helpu i wneud y dewis cywir a chael y perfformiad gorau o'ch system hydrolig.

Adnoddau Ychwanegol

I gael gwybodaeth dechnegol fanylach, ymgynghorwch:

• Gwefannau Gwneuthurwyr (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Safon Symbolau Hydrolig
• Llawlyfrau Peirianneg Hydrolig
• Dosbarthwyr Hydrolig Lleol ar gyfer Cymorth Cais

Mae'r canllaw hwn yn darparu sylfaen ar gyfer deall falfiau rheoli llif hydrolig 2 ffordd. Ar gyfer ceisiadau penodol, ymgynghorwch â pheirianwyr hydrolig bob amser a dilynwch argymhellion gwneuthurwr.
