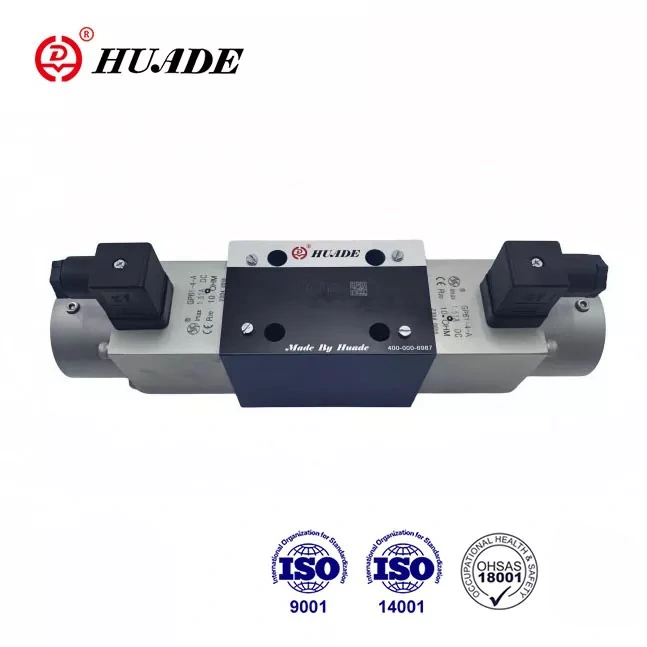

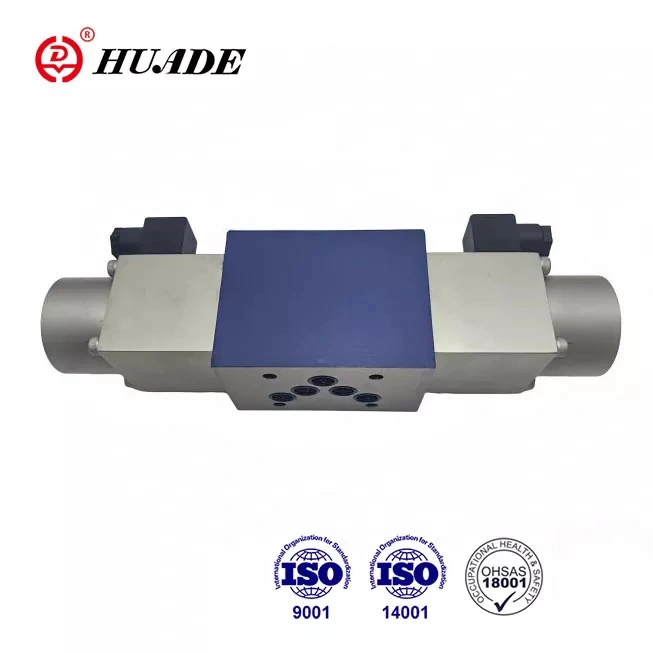

Mae falfiau rheoli cyfeiriadol Math 4WRA yn cael eu gweithredu'n uniongyrchol trwy solenoidau cyfrannol. Fe'u defnyddir yn eang mewn amrywiol amgylcheddau hydrolig diwydiannol sy'n gofyn am gyfeiriad a rheoli llif. Diolch i ddau gydweithrediad hirdymor, gall falfiau cyfeiriadol cyfrannol Huade® gydweddu â'r un cynhyrchion a gynigir gan Rexroth mewn perfformiad. Mae pris y cynnyrch hwn yn gymharol is.
|
Data hydrolig |
|||
|
Maint |
6 |
10 |
|
|
Pwysau gweithredu (Mpa) |
porthladd A, B, P |
31.5 |
31.5 |
|
porthladd T |
16 |
16 |
|
|
Llif (L/munud) |
43 |
95 |
|
|
Gradd o halogiad |
≤ 20 (argymell ≤10) |
||
|
Hysteresis (%) |
<6 |
<5 |
|
|
Ailadroddadwyedd (%) |
<3 |
<2 |
|
|
Ymateb amledd (-3dB, signal ± 100%) (Hz) |
6 |
4 |
|
|
Hylif pwysedd |
Olew mwynol (ar gyfer sêl NBR), ester ffosffad (ar gyfer sêl FPM) |
||
|
Amrediad gludedd (mm ²/s) |
3.8 i 380 |
||
|
Amrediad tymheredd hylif pwysedd ( ℃) |
-30 i +80 |
||
|
Pwysau (kg) |
Falf gydag un solenoid |
1.75 |
5.9 |
|
Falf gyda dau solenoid |
2.5 |
7.5 |
|
|
Data trydanol |
|||
|
Maint |
6 |
10 |
|
|
Math o foltedd |
Foltedd uniongyrchol |
Foltedd uniongyrchol |
|
|
Foltedd enwol (V) |
24V |
||
|
Max.current fesul solenoid (A) |
1.5 |
||
|
Coil solenoid |
Gwerth oer ar 20 ℃ |
5.4 |
10 |
|
Gwerth mwyaf.warm |
8.1 |
15 |
|
|
Tymheredd yr amgylchedd ℃ |
hyd at +50 |
||
|
Coil tymheredd ℃ |
hyd at +150 |
||
|
Inswleiddio falf i DIN 40 050 |
IP65 |
||
|
Mwyhadur cysylltiedig (unionydd 24 V o'r math o bont) |
VT-3013S30 |
VT-3014S30 |
|
Nodweddion:
▶ Falf gyfrannol actifedig uniongyrchol ar gyfer rheoli cyfeiriad a chyfaint llif hylif hydrolig
▶ Ar gyfer mowntio is-blatiau
▶ Ar gyfer rheoli dolen agored o gyfeiriad a llif hylif hydrolig
▶ Sbwlio rheoli sy'n canolbwyntio ar y gwanwyn
▶ Gostyngiad gwasgedd isel ar draws y tiroedd rheoli
▶ Rheolaeth falf a rheolaeth electronig gan un cyflenwr
Cais:
Defnyddir falfiau rheoli cyfeiriadol Math 4WRA i reoli cyfeiriad a maint llif.
Mae falfiau rheoli cyfeiriadol math 4WRA yn cynnwys yn y bôn y tai (1), y sbŵl rheoli (3), un neu ddau ffynhonnau dychwelyd (2), ac yn ogystal un neu ddau o solenoidau cyfrannol (5).
Math 4WRA 6......10B/..... a 4WRA 10......10B/.....(falf 3-sefyllfa)
Os na chaiff y solenoidau eu hactifadu, cedwir y sbŵl rheoli (3) yn y safle niwtral trwy gyfrwng y ffynhonnau dychwelyd (2). Mae'r sbŵl rheoli (3) yn cael ei actifadu'n uniongyrchol trwy'r solenoid cyfrannol (5). Er enghraifft, os yw solenoid ‘A’ yn llawn egni, bydd yn gwthio’r sbŵl rheoli (3) i’r dde yn gymesur â’r signal trydanol. Yna gwneir cysylltiadau o P i B ac A i T.
Yn y modd hwn, mae'r sbŵl rheoli (3) yn achosi'r rhigolau siâp V i agor yn gynyddol i lifo. Pan fydd y solenoid cyfrannol (5) yn cael ei ddad-egnïo, dychwelir y sbŵl rheoli (3) i'r safle canol erbyn y gwanwyn dychwelyd. (2).
Strwythur y Falf Gyfeiriadol Gyfrannol 4WRA
Math 4WRA ...A...10B a 4WRA ...B...10B (falf 2-leoliad)
Mae swyddogaeth y falf hon yr un peth â swyddogaeth falf math 4WRA.Ond mae'n falf cyfeiriadol 2-sefyllfa gyda dim ond un
solenoid cyfrannol
Mae Math 4WRA yn mabwysiadu mowntio is-blat, canolfan y gwanwyn a gostyngiad pwysedd isel ar draws y tiroedd rheoli.
Fe'u defnyddiwyd yn aml mewn peiriant, diwydiant ysgafn, meteleg, fy un i, hedfan gofod a meysydd eraill.
Strwythur y Falf Gyfeiriadol Gyfrannol 4WRA...A... a 4WRA...B...
Symbol o Falf Cyfeiriadol Gyfrannol 4WRA
