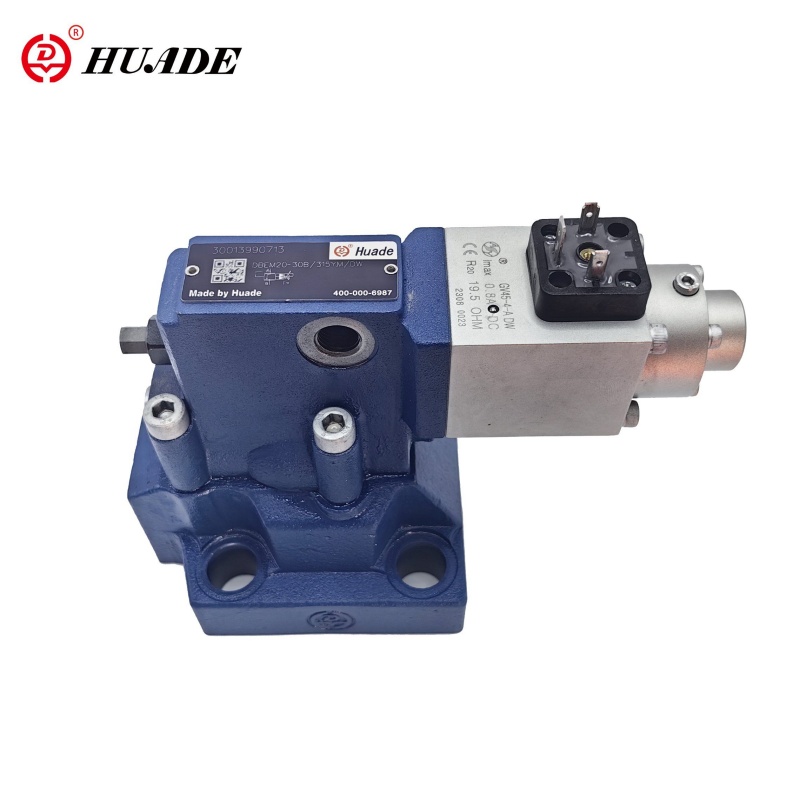

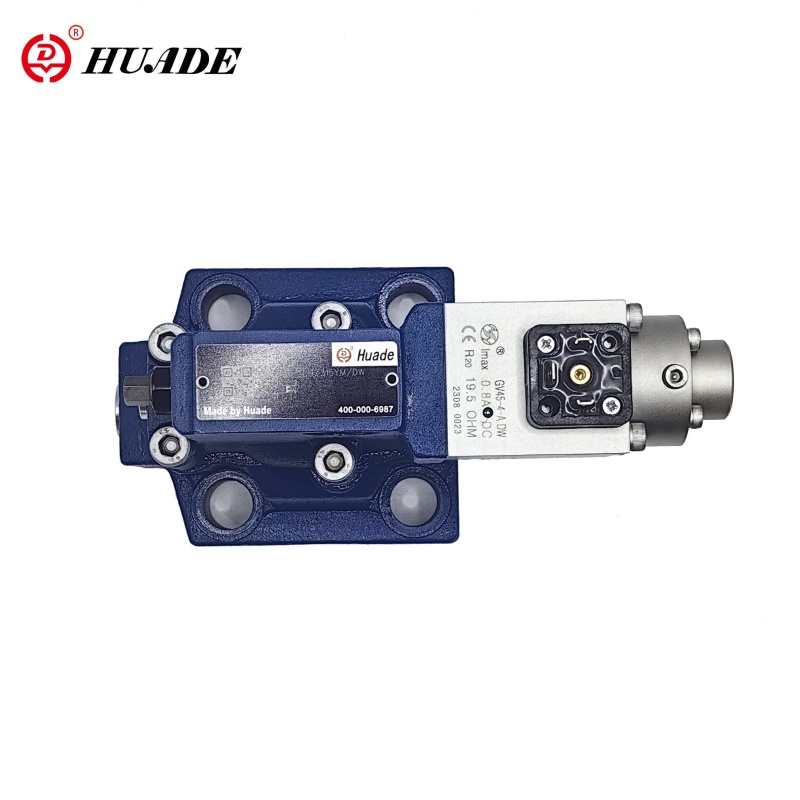

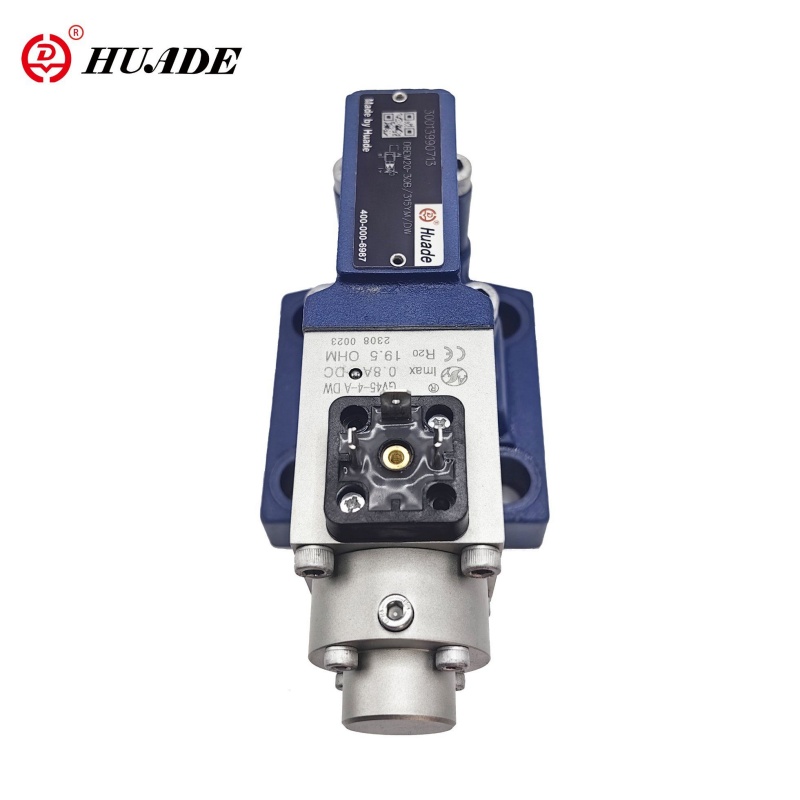

Falf rhyddhad pwysau cyfrannol dbem
Mae'r falf rhyddhad cyfrannol a weithredir gan beilot DBEM yn falf rhyddhad a weithredir gan beilot sydd â chydran electronig integredig (OBE). Fe'i defnyddir yn bennaf i gyfyngu ar bwysau gweithio systemau hydrolig a darparu addasiad di -gam o bwysau system trwy signalau rheoli trydanol. Mae'r falf gyfrannol hon yn cynnwys nodweddion rheoli manwl gywir, pwysau sefydlog, ac ymateb deinamig da, sy'n golygu ei fod yn cael ei ddefnyddio'n helaeth mewn amrywiol systemau hydrolig y mae angen rheolaeth bwysedd yn union.
Paramedr cynnyrch y falf rhyddhad pwysau cyfrannol dbem
| Data hydrolig | ||||
| Porthladdoedd pwysau max.operating A. B ac X (MPA) | 31.5 | |||
| Pwysau Dychwelyd (MPA) | Porthladd y, ar wahân ac ar ddim pwysau i dancio | |||
| Max. Pwysedd Settable (MPA) | 5. 10. 20. 31.5 Yr un fath â'r cam pwysau | |||
| Min. Pwysedd Settable (MPA) | Gweler cromliniau nodweddiadol | |||
| Max. Diogelwch Pwysau (MPA) | Pwysedd settable | |||
| 5 | 10 | 20 | 31.5 | |
| 1to 62 | 1to 122 | 1 i 222 | 1to 342 | |
| Max. Llif (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Llif Peilot (l/min) | 0.7 i 2 | |||
| Llinoledd (%) | ± 3.5 | |||
| Ailadroddadwyedd (%) | <± 2 | |||
| Amrywiad nodweddiadol (%) | <± 2 ar y mwyaf. mhwysedd | |||
| Hysteresis (%) | Gydag ymchwydd ± 1.5 o max.pressure.without Surge ± 4.5 o Max.pressure | |||
| Amser Newid | 30 i 150 | |||
| Hylif pwysau | Olew Mwynau (ar gyfer sêl NBR), ester ffosffad (ar gyfer sêl fpm) | |||
| Ystod gludedd (mm2/s) | 2.8 i 380 | |||
| Ystod tymheredd hylif pwysau (℃) | -20 i+70 | |||
| Gradd yr halogiad (μm) | ≤20 (Argymhelliad 10) | |||
| Data technegol trydanol | |
| Nghyffyrddydd | VT-200G40 wedi'i gyflenwi â falf gyda'i gilydd |
| Foltedd cyflenwi | DC |
| Cyfredol min.control (a) | 0.1 |
| Max.Control Currenl (a) | 0.8 |
| Gwrthiant coil （ω） | Gwerth oer ar 20 ℃ yw 19.5; Gwerth max.wam yw 28.8 |
| Ystod tymheredd hylif pwysau (℃) | +50 |
| Gwladwriaeth Waith | Parhawn |
| Amddiffyn Falf | Ip65 |
| Cysylltiadau trydanol | chleio |
Nodweddion:
▶ Ar gyfer mowntio is -blat
▶ wedi'i orchuddio â bloc
▶ Dewisol Cyfyngiad pwysau uchaf ychwanegol trwy gyfrwng falf rheoli peilot wedi'i lwytho'r gwanwyn
▶ Mae rheolaeth falf ac electronig yn ffurfio un ffynhonnell
Cais:
Defnyddir y falf rhyddhad cyfrannol a weithredir gan beilot DBEM yn helaeth mewn amrywiol systemau hydrolig sy'n gofyn am reolaeth pwysau manwl gywir, megis peiriannau mowldio chwistrelliad, peiriannau marw-gastio, a gweisg hydrolig. Yn y cymwysiadau hyn, mae'r falf DBEM yn sicrhau gweithrediad sefydlog y system hydrolig ac yn gwella effeithlonrwydd cynhyrchu.
Yn y bôn, mae'r falfiau hyn yn cynnwys y falf rheoli peilot (1) gyda solenoid cyfrannol (2) a'r brif falf (3) gyda phrif fewnosodiad sbwlio (4).
Math dbe:
Mae addasiad y pwysau yn ddibynnol ar werth gorchymyn trwy solenoid cyfrannol (2). Mae'r pwysau sy'n bresennol ym mhorthladd A yn gweithredu ar ochr isaf y prif sbŵl (4). Ar yr un pryd mae'r pwysau hwn yn gweithredu ar ochr llwythog y prif sbŵl (4) trwy orificies (5). Mae'r grym hydrolig yn gweithredu ar y peilot poppet (6). Pan ddaw'r grym hydrolig drosodd y grym solenoid yna mae'r peilot poppet (6) yn agor. Oherwydd y ffaith y gall yr olew peilot nawr lifo i danc trwy borthladd Y, mae cwymp pwysau yn digwydd ar y prif sbŵl (4) sy'n gweithredu ar y prif sbŵl ac yn ei godi yn erbyn grym y gwanwyn dychwelyd. Mae'r cysylltiad o A i B yn cael ei agor ac nid oes unrhyw gynnydd mewn pwysau mwyach
Math dbem:
Yn ddewisol gellir cyflenwi'r falf gyda falf rheoli peilot wedi'i llwytho yn y gwanwyn ychwanegol ar gyfer y diogelwch pwysau uchaf (diogelwch pwysau diangen)
Strwythur Falf rhyddhad pwysau cyfrannol dbem
