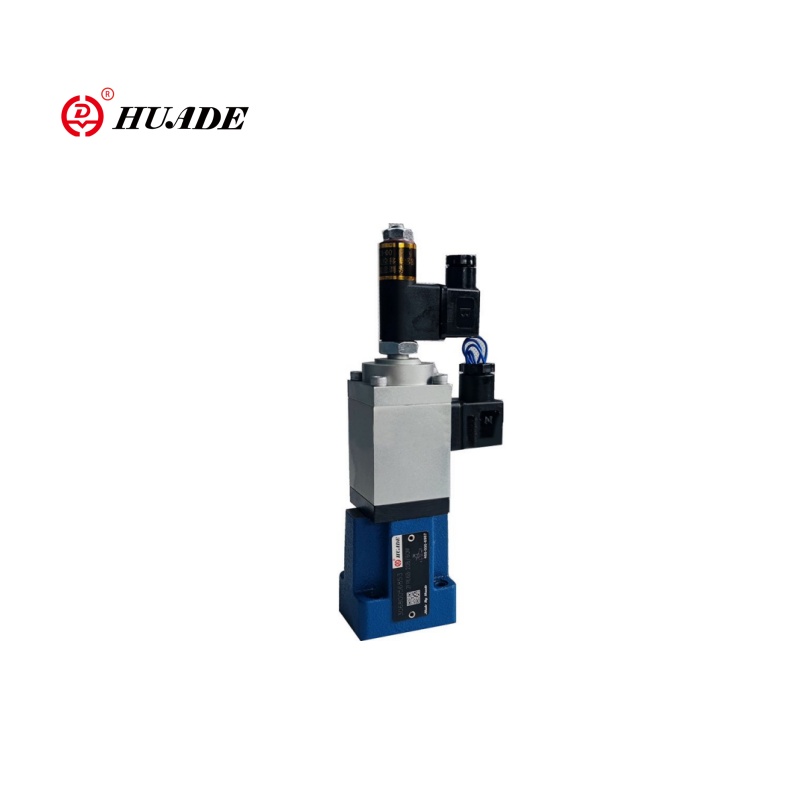

Meddyliwch am falf rheoli llif cymesurol fel "switsh pylu craff" systemau hydrolig. Yn union fel switsh pylu yn gadael i chi reoli pa mor llachar y mae golau yn ei gael, mae'r falfiau hyn yn gadael i chi reoli pa mor gyflym y mae olew hydrolig yn llifo trwy'ch system. [Deallwch yn gyntafbeth yw falfiau cyfrannol.]
Pam mae hyn yn bwysig:
Mae falfiau hydrolig traddodiadol naill ai'n gwbl agored neu wedi'u cau'n llawn - fel switsh golau rheolaidd. Mae falfiau cymesur yn rhoi rheolaeth esmwyth, fanwl gywir i chi - fel y switsh pylu hwnnw. Mae'r rheolaeth esmwyth hon yn golygu:
- Llai o sioc a dirgryniad yn eich peiriannau
- Symudiad mwy manwl gywir o silindrau hydrolig a moduron
- Gwell effeithlonrwydd ynni
- Gweithrediad llyfnach yn gyffredinol
Y Cysyniad Sylfaenol
Dyma sut mae'n gweithio mewn termau syml:
Mewnbwn Trydanol
Rydych chi'n anfon signal trydanol (4-20 mA neu 0-10V fel arfer) i'r falf
Ymateb Cymesur
Mae'r falf yn agor yn gymesur i'r signal hwnnw
Rheoli Llif
Mwy o signal = mwy o lif, llai o signal = llai o lif
Gweithrediad Llyfn
Mae newidiadau'n digwydd yn raddol, nid yn sydyn
Y berthynas gyfrannol hon yw'r hyn sy'n gwneud y falfiau hyn mor werthfawr mewn systemau hydrolig modern.
Pam Maen nhw'n Bwysig: Yr Esblygiad o Reoli Syml i Reoli Clyfar
Yr Hen Ffordd: Rheolaeth Bang-Bang
Yn y gorffennol, roedd y rhan fwyaf o systemau hydrolig yn defnyddio falfiau ymlaen / i ffwrdd syml (a elwir yn reolaeth "bang-bang"). Roedd gan y falfiau hyn ddau leoliad:
- Agored yn Llawn:Uchafswm llif
- Ar gau yn llawn:Dim llif
Problemau gyda rheolaeth bang-bang:
- Pigiadau pwysedd sydyn pan agorodd falfiau neu eu cau'n gyflym
- Dirgryniad a straen mecanyddol ar offer
- Anhawster cyflawni cyflymderau neu safleoedd manwl gywir
- Gwastraff ynni o weithrediad llif llawn cyson
Y Ffordd Newydd: Rheolaeth Gyfrannol
Newidiodd falfiau cymesur bopeth trwy ddarparu:
Cyflymiad Llyfn
Yn lle symudiad cychwyn herciog, mae peiriannau'n symud yn esmwyth o orffwys i gyflymder llawn.
Rheoli Cyflymder Cywir
Gallwch osod union gyflymder ar gyfer gwahanol rannau o gylchred peiriant.
Effeithlonrwydd Ynni
Dim ond y llif sydd ei angen arno y mae'r system yn ei ddefnyddio, pan fydd ei angen.
Gwell Ansawdd Cynnyrch
Mae symudiad llyfnach yn golygu canlyniadau gwell mewn prosesau gweithgynhyrchu.
Llai o Gynnal a Chadw
Mae llai o sioc a dirgryniad yn golygu bywyd offer hirach.
Effaith Byd Go Iawn
Ystyriwch beiriant mowldio chwistrellu sy'n gwneud rhannau plastig:
- Hen system:Symudodd yr hwrdd pigiad ar gyflymder llawn neu stopiodd yn gyfan gwbl, gan achosi diffygion a deunydd gwastraff
- System newydd:Mae cyflymder yr hwrdd yn amrywio'n esmwyth trwy gydol y cylch pigiad, gan gynhyrchu rhannau cyson o ansawdd uchel
Mae'r esblygiad hwn o reolaeth syml i glyfar wedi gwneud falfiau cyfrannol yn hanfodol mewn gweithgynhyrchu modern.
Sut Maen nhw'n Gweithio: Y tu mewn i'r Dechnoleg
Mae deall sut mae falfiau rheoli llif cymesurol yn gweithio yn eich helpu i'w dewis a'u defnyddio'n well. Gadewch i ni ddadansoddi'r cydrannau allweddol.
[Dysgwch y cyflawnegwyddor gweithio falfiau cyfrannol]
1. Y Solenoid Cyfrannol: Yr Ymennydd
Mae'r solenoid cyfrannol yn debyg i ymennydd y falf. Yn wahanol i solenoidau rheolaidd sydd naill ai ymlaen neu i ffwrdd, gall solenoidau cyfrannol greu symiau gwahanol o rym yn seiliedig ar y signal trydanol y maent yn ei dderbyn.
Sut mae'n gweithio:
- Yn derbyn signal trydanol (cerrynt neu foltedd)
- Yn creu grym magnetig sy'n gymesur â'r signal hwnnw
- Mwy o signal = mwy o rym magnetig
- Mae'r grym hwn yn symud rhannau mewnol y falf
Nodweddion allweddol:
- Yn defnyddio pŵer DC ar gyfer gweithrediad llyfn
- Yn aml yn defnyddio signalau PWM (modyliad lled pwls) o gwmpas 200 Hz
- Gall gynnwys "dither" - dirgryniadau bach sy'n lleihau ffrithiant
2. Y Corff Sbwlio a Falf: Y Rheolwr Llif
Y tu mewn i'r corff falf mae silindr wedi'i beiriannu'n fanwl o'r enw sbŵl. Mae'r sbŵl hwn yn llithro yn ôl ac ymlaen i reoli llif.
Nodweddion Dylunio Sbwlio
- Rhiciau mesur:Siapiau arbennig (V, U, neu hirsgwar) wedi'u torri i mewn i'r sbŵl sy'n rheoli sut mae llif yn newid gyda lleoliad sbŵl
- Nodweddion gorgyffwrdd:Mae sut mae ymylon y sbŵl yn cyd-fynd â phorthladdoedd yn effeithio ar ymateb falf
Nodweddion Llif
- Llif llinellol:Mae llif yn cynyddu'n gymesur gyda symudiad sbŵl
- Llif cynyddol:Mae llif yn cynyddu mwy mewn agoriadau mwy, gan roi rheolaeth fanylach ar lifoedd isel
3. Iawndal Pwysau: Cynnal Llif Cyson
Un o nodweddion pwysicaf falfiau cyfrannol ansawdd yw iawndal pwysau. Mae'r system hon yn sicrhau bod llif yn aros yn gyson hyd yn oed pan fydd pwysau llwyth yn newid.
Y broblem heb iawndal:Os ydych chi'n codi llwyth trwm, mae'r pwysau cefn yn cynyddu, gan leihau llif hyd yn oed os yw agoriad y falf yn aros yr un peth.
Yr ateb:Mae digolledwr pwysau yn addasu'r gostyngiad pwysau ar draws y brif sbwl yn awtomatig i'w gadw'n gyson.
Budd-daliadau:
- Mae llif yn dibynnu ar signal falf yn unig, nid ar lwyth
- Ymddygiad system rhagweladwy
- Rhaglennu a rheolaeth haws
4. Systemau Adborth: Sicrhau Cywirdeb
Mae falfiau cyfrannol pen uwch yn cynnwys systemau adborth sy'n monitro'r sefyllfa sbwlio wirioneddol a'i gymharu â'r safle a ddymunir.
| Math Falf | Adborth | Cywirdeb | Cost | Ceisiadau |
|---|---|---|---|---|
| Falfiau dolen agored | Dim adborth | Cymedrol | Is | Cymwysiadau sylfaenol |
| Falfiau dolen gaeedig | Synwyryddion LVDT | Uchel | Uwch | Ceisiadau manwl |
Mathau o Falfiau Rheoli Llif Cymesur
Daw falfiau cymesur mewn sawl ffurfweddiad. Mae deall y mathau hyn yn eich helpu i ddewis yr un iawn ar gyfer eich cais.
Trwy Mecanwaith Gyrru
Falfiau Gweithredu Uniongyrchol
Mae'r solenoid yn symud y sbŵl yn uniongyrchol
- Ymateb cyflym (5-10 milieiliad)
- Maint cryno
- Dyluniad syml
Cyfyngiadau:Yn gyfyngedig i lifoedd llai (<50 L/mun) a phwysau (<210 bar)
Gorau ar gyfer:Systemau bach, dyfeisiau meddygol, camau peilot ar gyfer falfiau mwy
Falfiau a Weithredir gan Beilot (Dau Gam)
Mae falf peilot bach yn rheoli llif olew i symud y brif sbŵl
- Yn gallu trin llifoedd uchel (hyd at 1600 L / mun)
- Pwysau uchel (hyd at 350 bar)
Cyfyngiadau:Ymateb arafach (~100 ms)
Gorau ar gyfer:Peiriannau trwm, systemau diwydiannol mawr, cymwysiadau pŵer uchel
Trwy Swyddogaeth
Falfiau Rheoli Llif
- Prif swydd yw rheoli cyfradd llif
- Fel arfer cyfluniadau 2-ffordd neu 3-ffordd
- Yn aml yn cynnwys iawndal pwysau
- Rheoli cyflymder actuator
Falfiau Rheoli Cyfeiriadol
- Rheoli llif a chyfeiriad
- Fel arfer falfiau 4-ffordd, 3-sefyllfa
- Amnewid falfiau syml lluosog
- Silindr rheoli neu gyfeiriad modur a chyflymder
Falfiau Rheoli Pwysau
- Rheoli pwysau system yn hytrach na llif
- Cynhwyswch falfiau rhyddhad a falfiau lleihau pwysau
- Cynnal pwysau gweithredu diogel
Cymesurol vs Mathau Falf Eraill
Mae deall sut mae falfiau cymesurol yn cymharu â thechnolegau eraill yn eich helpu i wneud penderfyniadau gwell.
Falfiau Cyfrannol vs. Ymlaen/Oddi
| Nodwedd | Falfiau Ymlaen/Oddi | Falfiau Cymesurol |
|---|---|---|
| Math o Reoli | Deuaidd (agored/caeedig) | Parhaus (amrywiol) |
| Rheoli Llif | Llif llawn neu ddim llif | Unrhyw lif o 0-100% |
| Sioc System | Uchel (newidiadau sydyn) | Isel (trawsnewidiadau llyfn) |
| Defnydd Ynni | Yn aml yn wastraffus | Effeithlon (cyfateb â'r galw) |
| Cymhlethdod | Cylchedau syml | Electroneg fwy cymhleth |
| Cost | Cost gychwynnol isel | Cost gychwynnol uwch |
Falfiau Servo vs Cymesurol
| Nodwedd | Falfiau Cymesurol | Falfiau Servo |
|---|---|---|
| Cywirdeb | Da (±2-5%) | Ardderchog (±0.5%) |
| Cyflymder Ymateb | Cymedrol (2-50 Hz) | Cyflym iawn (>100 Hz) |
| Cost | Cymedrol | Uchel (10-20x yn fwy) |
| Goddefiad Halogiad | Uchel | Isel (angen olew glân iawn) |
| Cymhlethdod | Cymedrol | Uchel |
| Cynnal a chadw | Safonol | Arbenigol |
Pryd i Ddewis Pob Math
Dewiswch Falfiau Ymlaen / I ffwrdd pan:
- Dim ond rheolaeth agored / caeedig syml sydd ei angen arnoch chi
- Cost yw'r prif bryder
- Gall y cais oddef sioc a dirgryniad
- Nid oes angen rheolaeth fanwl gywir
Dewiswch Falfiau Cymesurol pan:
- Mae angen cyflymder newidiol neu reolaeth safle
- Mae gweithrediad llyfn yn bwysig
- Materion effeithlonrwydd ynni
- Mae manwl gywirdeb cymedrol yn ddigon
- Gweithio mewn amgylcheddau diwydiannol nodweddiadol
Am fanylion hydrolig, gwelercanllaw falfiau cyfrannol hydrolig
Dewiswch Falfiau Servo pan:
- Mae angen manylder uwch-uchel
- Mae angen ymateb cyflym iawn
- Mae cost yn eilradd i berfformiad
- Gallwch chi gynnal hylif hydrolig glân iawn
- Mae'r cais yn gofyn amdano (awyrofod, profi)
Metrigau Perfformiad Allweddol y Mae angen i Chi eu Gwybod
Wrth ddewis falf gyfrannol, mae sawl metrig perfformiad yn pennu pa mor dda y bydd yn gweithio yn eich cais.
Graddfeydd Llif a Phwysedd
Cyfradd Llif Uchaf
- Wedi'i nodi fel arfer ar ostyngiad pwysau safonol (fel 5 bar neu 70 psi)
- Ystodau nodweddiadol: 7-1000 L / mun (2-260 GPM)
- Dewiswch yn seiliedig ar eich gofynion cyflymder actuator
Pwysedd Uchaf
- Terfyn pwysau gweithredu diogel
- Ystodau nodweddiadol: 280-400 bar (4000-5800 psi)
- Rhaid bod yn fwy na phwysedd uchaf eich system
Gollwng Pwysedd
- Pwysau a gollwyd ar draws y falf ar lif graddedig
- Mae is yn well ar gyfer effeithlonrwydd
- Nodweddiadol: 5-35 bar (70-500 psi) ar lif graddedig
Cywirdeb ac Ailadroddadwy
Hysteresis
Gwahaniaeth allbwn wrth agosáu at yr un pwynt o wahanol gyfeiriadau
- Nodweddiadol: 2-5% o'r raddfa lawn
- Mae is yn well ar gyfer ceisiadau manwl
llinoledd
Pa mor agos mae llif y falf yn dilyn y signal mewnbwn
- Nodweddiadol: ±2% o'r raddfa lawn
- Mae falfiau llinol yn haws i'w rheoli
Ailadroddadwyedd
Cysondeb wrth ddychwelyd i'r un signal mewnbwn
- Nodweddiadol: ±1-3% o'r raddfa lawn
- Pwysig ar gyfer cynhyrchu cyson
Band marw
Ystod y signal mewnbwn sy'n cynhyrchu dim allbwn
- Nodweddiadol: 2-5% o ystod signal lawn
- Wedi'i achosi gan sbwlio gorgyffwrdd, sy'n angenrheidiol ar gyfer selio
Tabl Cymharu Perfformiad
| Math Falf | Ystod Llif | Pwysau | Amser Ymateb | Hysteresis | Goddefiad Halogiad | Cost Cymharol |
|---|---|---|---|---|---|---|
| Sylfaenol Cymesurol | 7-100 L/munud | Hyd at 280 bar | 20-100 ms | 3-5% | Uchel | 2-4x |
| Dolen Gaeedig yn Gyfrannol | 7-1000 L/munud | Hyd at 350 bar | 10-50 ms | 1-2% | Uchel | 4-8x |
| Servo-Cymesurol | 10-500 L/munud | Hyd at 350 bar | 5-20 ms | <1% | Cymedrol | 8-15x |
