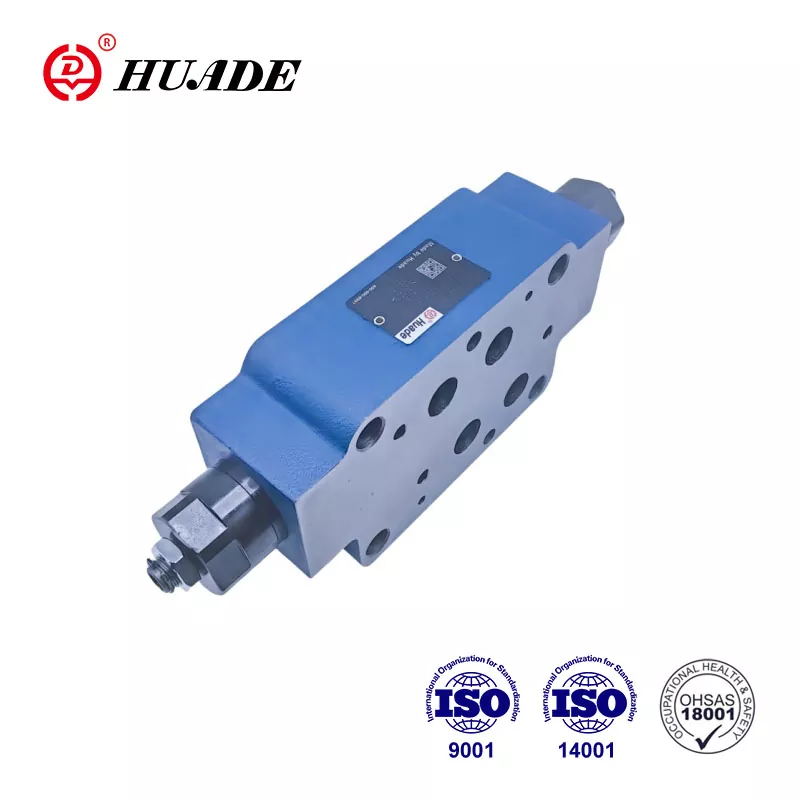

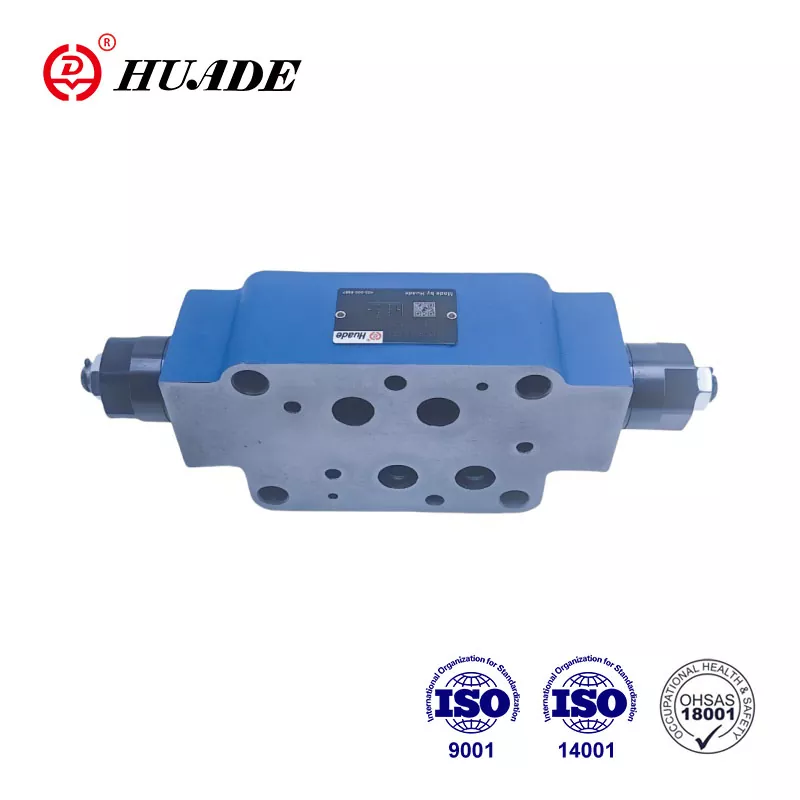

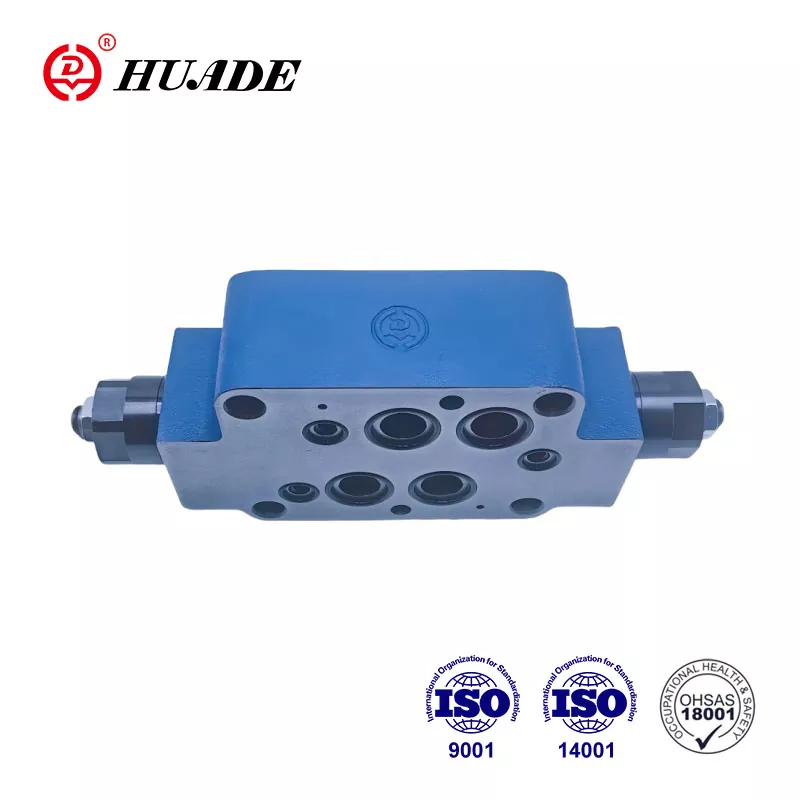

Dyluniad plât rhyngosod Mae falfiau math Z 2 FS 16 yn falfiau throtl/gwirio dwbl. Swyddogaeth y falf hon yw rheoli llif y fewnfa neu'r allfa. Mae'r ffaith y gall Huade® Z 2 FS 16 ddisodli Rexroth® Z2FS 16 3XB yn bennaf oherwydd y cydweithrediad hirdymor â Rexroth. Mae'r ffatri'n rheoli ansawdd y cynnyrch yn llym ac mae'r holl falfiau gwirio sbardun yn bodloni safonau rhyngwladol.
|
Data technegol (ar gyfer cymwysiadau y tu allan i'r paramedrau hyn, cysylltwch â ni!) |
|||
|
Maint |
6 |
16 |
22 |
|
Llif uchaf (L/munud) |
80 |
250 |
350 |
|
Pwysau gweithio uchaf (MPa) |
31.5 |
35 |
|
|
Hylif pwysedd |
Olew mwynol (ar gyfer sêl NBR), neu ester ffosffad (ar gyfer sêl FPM) |
||
|
Amrediad gludedd (mm ²/s) |
10 i 800 |
||
|
Amrediad tymheredd hylif ( ℃) |
-30 i +80 |
||
Nodweddion:
▶ Dyluniad plât rhyngosod
▶ Patrwm cludo i DIN 24 340, o A, ISO 4401 a CETOP - RP 121H
▶ Cyfyngu ar y prif lif neu lif peilot gyda dau borthladd gwasanaeth
▶ Rheolydd mesurydd i mewn neu fesurydd allan.
Cais:
Defnyddir falfiau gwirio throttle Z 2 FS 16 i gyfyngu ar lif olew prif neu beilot mewn un neu ddau o borthladdoedd gwasanaeth.
Mae falfiau math Z 2 FS 16 yn falfiau throtl dwbl/gwirio mewn dyluniad plât rhyngosod. Mae dwy falf throtl/gwirio sydd wedi'u trefnu'n gymesur yn cyfyngu ar lif (drwy sbwliau sbardun y gellir eu haddasu) i un cyfeiriad ac yn caniatáu llif dychwelyd rhydd i'r cyfeiriad arall.
Cyfyngu ar y prif lif
Mae'r falf throttle / gwirio dwbl wedi'i osod rhwng y falf cyfeiriadol a'r is-blat i newid cyflymder actuator (cyfyngu ar y prif lif).
Peilot cyfyngu llif
Yn achos falfiau cyfeiriadol a weithredir gan beilot, gellir defnyddio'r falf throttle / gwirio dwbl fel addasiad tagu peilot (cyfyngu llif peilot). Yn yr achos hwn, mae wedi'i osod rhwng y brif falf a'r falf peilot.
Strwythur y falf throtl/gwirio dwbl, Math Z 2 FS 16 3XB
