Pan fyddwch chi'n gweithio gyda systemau hydrolig dyletswydd trwm, gall dewis y falf rheoli cyfeiriad cywir wneud neu dorri'ch gweithrediad. Mae'r Bosch Rexroth 4WEH 16 J yn un o'r cydrannau hynny y mae peirianwyr profiadol yn ymddiried ynddynt ar gyfer cymwysiadau diwydiannol heriol. Mae'r falf hon wedi ennill ei henw da trwy berfformiad dibynadwy mewn peiriannau mowldio chwistrellu, gweisg ffurfio metel, ac offer adeiladu lle nad yw methiant yn opsiwn.

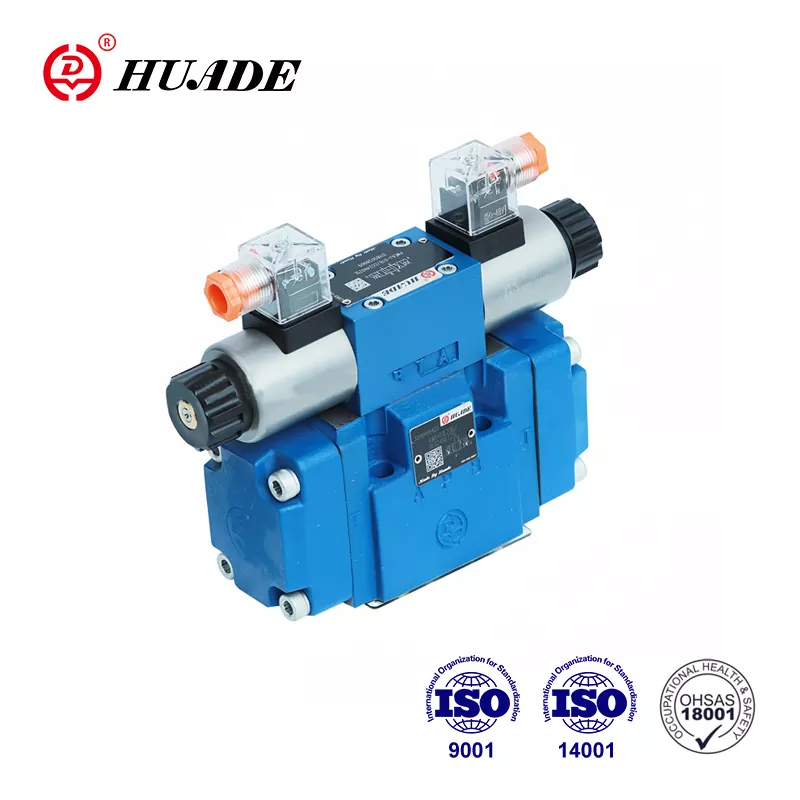

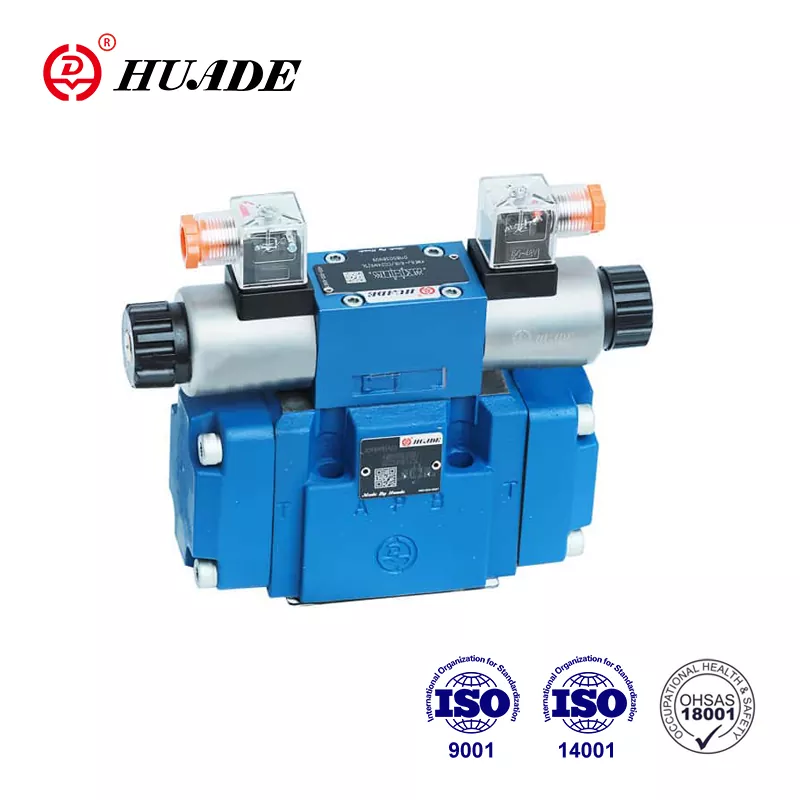

Mae'r 4WEH 16 J yn cynrychioli cyfluniad penodol o fewn cyfres WEH Bosch Rexroth o falfiau rheoli cyfeiriadol peilot electro-hydrolig. Mae'r dynodiad yn dweud cryn dipyn wrthych os ydych chi'n gwybod sut i'w ddarllen. Mae'r "16" yn nodi'r maint enwol (NG16), sy'n cyfateb i safonau mowntio CETOP 7. Mae'r "J" yn disgrifio'r swyddogaeth sbŵl, yn benodol dyluniad canolfan gaeedig 4-ffordd, 3 safle. Bydd deall ystyr y manylebau hyn yn ymarferol yn eich helpu i benderfynu a yw'r falf hon yn addas ar gyfer eich cais.
Beth Sy'n Gwneud y 4WEH 16 J Gwahanol
Mae'r falf rheoli cyfeiriadol 4WEH 16 J yn gweithredu gan ddefnyddio system beilot dau gam. Yn hytrach na symud y brif sbŵl yn uniongyrchol ag electromagnetau, mae'r falf hon yn defnyddio falfiau peilot bach i reoli pwysau hydrolig sy'n symud y brif sbwlio mwy. Mae'r dull hwn yn gofyn am lai o bŵer trydanol tra'n rheoli llif hydrolig sylweddol. Mae'r fersiwn safonol yn rhedeg ar bŵer 24 VDC, gan ei gwneud yn gydnaws â'r mwyafrif o systemau rheoli diwydiannol heb fod angen seilwaith trydanol arbennig.
Gall y falf drin pwysau hyd at 350 bar yn ei ffurfweddiad fersiwn H, sy'n cyfateb i tua 5,076 psi. Ar gyfer cynhwysedd llif, mae'r uchafswm enwol yn 300 litr y funud, er bod perfformiad gwirioneddol yn dibynnu ar ostyngiad pwysau ar draws y falf. Mae'r manylebau hyn yn gosod y 4WEH 16 J yn y categori falfiau diwydiannol trwm yn hytrach nag offer symudol neu gymwysiadau dyletswydd ysgafn.
Mae pwysau'n bwysig pan fyddwch chi'n cynllunio gosodiadau a gweithdrefnau cynnal a chadw. Ar 9.84 cilogram (tua 21.7 pwys), nid yw'r falf yn rhywbeth y byddwch chi'n symud o gwmpas yn achlysurol, ond mae'n hylaw gyda thrin priodol. Mae'r gwaith adeiladu sylweddol yn cyfrannu at wydnwch mewn amgylcheddau diwydiannol llym lle mae dirgryniad, siglenni tymheredd, a halogiad yn bryderon dyddiol.
Dyluniad y Ganolfan Gaeedig a Chydweddoldeb System
Mae'r cyfluniad sbwlio "J" yn diffinio sut mae'r falf rheoli cyfeiriadol 4WEH 16 J yn ymddwyn yn ei safle niwtral. Pan fydd y falf yn eistedd yn y ganolfan heb unrhyw signal trydanol wedi'i osod, mae pob un o'r pedwar porthladd - P (pwysedd), A a B (porthladdoedd gwaith), a T (tanc) - wedi'u rhwystro. Mae'r trefniant canolfan gaeedig hwn yn ateb pwrpas penodol mewn systemau hydrolig modern.
Mae falfiau canolfan gaeedig yn gweithio'n eithriadol o dda gyda phympiau dadleoli amrywiol sy'n cael eu digolledu gan bwysau. Pan fydd y falf yn blocio'r holl borthladdoedd yn niwtral, mae pwysedd y system yn cynyddu nes ei fod yn arwyddo'r pwmp i leihau'r llif i bron i sero. Mae hyn yn atal y pwmp rhag corddi hylif yn gyson trwy falf rhyddhau, a fyddai'n gwastraffu ynni ac yn cynhyrchu gwres gormodol. Mewn oes lle mae costau ynni o bwys a rheoliadau amgylcheddol yn tynhau, daw'r fantais effeithlonrwydd hon yn sylweddol.
Mae'r cyfaddawd yn cynnwys cymhlethdod dylunio system. Mae systemau canolfan gaeedig angen sylw gofalus i bigau pwysau yn ystod newid falf. Pan fydd y falf rheoli cyfeiriadol 4WEH 16 J yn symud o'r ganolfan sydd wedi'i rhwystro i safle gweithredu, gall yr agoriad sydyn greu trawsnewidiadau pwysau. Mae peirianwyr fel arfer yn mynd i'r afael â hyn trwy fewnosodiadau sbardun (a nodir gan godau "B" yn y system archebu) neu drwy ychwanegu falfiau lleddfu sioc allanol sy'n ymateb yn gyflymach na rhyddhad y brif system.
Sut Mae Gweithrediad Dau Gam yn Gweithio Mewn gwirionedd
Mae cynllun peilot y 4WEH 16 J yn cynnwys dau gam rheoli gwahanol. Mae'r cam cyntaf yn cynnwys falf peilot math WE6 bach a reolir gan solenoidau pin gwlyb. Pan fyddwch chi'n bywiogi solenoid, mae'n symud y falf peilot, gan gyfeirio pwysau peilot o'r porthladd X i siambrau rheoli ar bennau'r prif sbŵl. Mae'r pwysau peilot hwn yn goresgyn y ffynhonnau canoli ac yn symud y brif sbŵl i gysylltu'r llwybrau llif priodol.
Yr ail gam yw'r prif symudiad sbŵl ei hun. Wrth i bwysau peilot gynyddu yn y siambr reoli, mae'n gwthio yn erbyn ardal y sbŵl, gan gynhyrchu digon o rym i symud y sbŵl yn erbyn y ffynhonnau canoli ac unrhyw bwysau pwysau sy'n gweithredu ar y sbŵl. Yna mae'r prif sbŵl yn agor y cysylltiadau rhwng porthladdoedd - naill ai P i A gyda B i T, neu P i B gydag A i T, yn dibynnu ar ba solenoid y gwnaethoch chi ei egni.
Mae'r trefniant dau gam hwn yn gofyn am bwysau peilot rhwng 5 a 12 bar i weithredu'n iawn. Mae'r cyflenwad peilot fel arfer yn dod o bwysau'r brif system trwy ddarnau mewnol, er y gallwch chi nodi cyflenwad peilot allanol ar gyfer rhai cymwysiadau. Mae'r amser newid yn rhedeg tua 100 milieiliad, sy'n arafach na falfiau sy'n gweithredu'n uniongyrchol ond yn dderbyniol ar gyfer y rhan fwyaf o beiriannau diwydiannol lle mae amseroedd beicio yn mesur mewn eiliadau yn hytrach na milieiliadau.
Gofynion Trydanol ac Opsiynau Rheoli
Mae ffurfweddiadau falf rheoli cyfeiriadol safonol 4WEH 16 J yn defnyddio 24 solenoidau VDC, a ddynodwyd fel G24 yn y cod archebu. Mae'r dyluniad solenoid pin gwlyb yn golygu bod y coil yn eistedd mewn cysylltiad uniongyrchol â hylif hydrolig, sy'n helpu gydag oeri ond yn ei gwneud yn ofynnol i'r coil gael ei selio yn erbyn yr hylif. Mae'r solenoidau hyn fel arfer yn tynnu tua 1.5 i 2 amp wrth gael eu hegnioli, gan gynrychioli llwyth trydanol cymedrol y mae'r rhan fwyaf o CDPau a systemau rheoli yn ei drin yn hawdd.
Mae'r falf yn cynnig gallu gwrthwneud dewisol â llaw, wedi'i godio fel N9 yn safle 11 y system archebu. Mae'r actiwadydd llaw math cudd hwn yn gadael i dechnegwyr symud y falf â llaw yn ystod comisiynu, datrys problemau neu sefyllfaoedd brys. Ni fyddwch yn ei daro'n ddamweiniol yn ystod gweithrediad arferol, ond mae'n hygyrch pan fydd ei angen arnoch. Mae'r nodwedd hon yn werthfawr pan fyddwch chi'n sefydlu systemau newydd neu'n gwneud diagnosis o broblemau heb redeg y rheolyddion trydanol.
Mae cysylltiadau trydanol yn dilyn safonau DIN EN 175301-803 yn y ffurfweddiad K4, gan ddefnyddio cysylltwyr ar wahân ar gyfer pob solenoid. Mae'r trefniant hwn yn darparu hyblygrwydd mewn gwifrau ac yn symleiddio datrys problemau oherwydd gallwch ddatgysylltu solenoidau unigol heb effeithio ar eraill. Efallai y bydd rhai cymwysiadau'n nodi arddulliau cysylltwyr eraill yn dibynnu ar drefniant y cabinet rheoli a gofynion diogelu'r amgylchedd.
Graddfeydd Pwysau a Ffiniau Perfformiad
Mae'r pwysau gweithredu uchaf ar gyfer porthladdoedd P, A, a B yn cyrraedd 350 bar pan fyddwch chi'n archebu'r fersiwn H. Mae fersiynau safonol yn cael eu graddio i 280 bar, sy'n dal i gynnwys y rhan fwyaf o gymwysiadau diwydiannol. Mae'r porthladd tanc (T) fel arfer yn gweithredu ar bwysau is, yn aml dim ond ychydig far uwchben atmosfferig oni bai eich bod yn delio â phwysau ôl o linellau dychwelyd hir neu leoliadau tanciau uchel.
Mae'r graddfeydd pwysau hyn yn cynrychioli terfynau gweithredu parhaus, nid pigau eiliad. Pan fydd y falf rheoli cyfeiriadol 4WEH 16 J yn newid safleoedd, gall trosolion pwysau fod yn uwch na'r gwerthoedd cyflwr cyson 50% neu fwy am gyfnodau byr. Mae dyluniad system briodol yn cynnwys falfiau rhyddhad wedi'u gosod 10-15% yn uwch na'r pwysau gweithredu uchaf i ddal y trosolion hyn cyn iddynt niweidio cydrannau. Gall y falf ei hun wrthsefyll pigau pwysau achlysurol sy'n uwch na'r gwerthoedd graddedig, ond bydd gweithrediad parhaus uwchlaw graddfeydd yn byrhau bywyd gwasanaeth.
Mae gallu llif yn rhyngweithio â phwysau mewn ffyrdd sy'n bwysig ar gyfer cymwysiadau go iawn. Mae'r sgôr enwol o 300 l/min yn rhagdybio gwerthoedd gollwng pwysau penodol ar draws y falf. Os ydych chi'n rhedeg ar gyfraddau llif is, mae gostyngiad pwysau yn lleihau. Gwthiwch tuag at y llif mwyaf, ac mae'r gostyngiad pwysau yn cynyddu, sy'n golygu bod angen i'ch pwmp gynhyrchu pwysau uwch i oresgyn ymwrthedd y falf a'r llwyth. Mae cromliniau llif gwneuthurwr yn dangos y perthnasoedd hyn, a dylech ymgynghori â nhw wrth sizing pympiau ac amcangyfrif effeithlonrwydd system.
Ystyriaethau Mowntio a Gosod
Mae'r falf rheoli cyfeiriadol 4WEH 16 J yn dilyn safonau ISO 4401-07-07-0-05, sy'n sicrhau cydnawsedd ag arwynebau mowntio CETOP 7. Mae'r safoni hwn yn golygu y gallwch o bosibl amnewid falfiau o wahanol wneuthurwyr heb ailgynllunio'r manifold mowntio, er y dylech wirio bod yr holl fanylebau'n cyfateb cyn ceisio amnewidion. Mae'r patrwm bollt mowntio, lleoliadau porthladdoedd, a dimensiynau amlen gyffredinol yn dilyn safonau'r diwydiant sydd wedi bod o gwmpas ers degawdau.
Mae gosod angen sylw i sawl ffactor y tu hwnt i ddim ond bolltio'r falf i manifold. Mae cyfluniad cyflenwad peilot, a nodir gan safle 12 yn y cod archebu, yn pennu sut mae olew peilot a draen yn llifo drwy'r system. Mae'r cyfluniad rhagosodedig yn defnyddio cyflenwad peilot allanol a draen allanol, sy'n ynysu darnau mewnol y falf rhag pwysau cefn yn llinell y tanc. Mae'r gosodiad hwn yn gweithio orau ar gyfer cymwysiadau lle gallai llinell y tanc weld pwysau uwch o gydrannau eraill.
Mae cyfluniadau amgen yn cynnwys cyflenwad peilot mewnol gyda draen allanol (cod E) neu gyflenwad a draen cwbl fewnol (cod ET). Mae'r opsiwn cwbl fewnol yn symleiddio'r plymio ond yn gwneud y falf yn sensitif i bwysau cefn yn llinell y tanc. Os yw pwysedd llinell y tanc yn fwy na rhai bar, gall ymyrryd â gweithrediad y peilot ac achosi symudiad araf neu anghyflawn. Mae'n well gan y mwyafrif o beirianwyr gyfluniadau draen allanol (Y-port) ar gyfer cymwysiadau hanfodol lle mae dibynadwyedd yn bwysicach na phlymio symlach.
Tymheredd a Hylif Cydweddoldeb
Mae ystod tymheredd gweithredu yn rhychwantu o -20 ° C i +80 ° C ar gyfer deunyddiau sêl safonol. Mae'r ystod hon yn cwmpasu'r rhan fwyaf o amgylcheddau diwydiannol, er y gallai fod angen systemau gwresogi neu gyfansoddion morloi amgen ar osodiadau hynod o oer. Mae'r terfyn uchaf o 80 ° C yn cynrychioli tymheredd gweithredu parhaus. Ni fydd gwibdeithiau byr i 90 ° C neu ychydig yn uwch yn niweidio'r falf ar unwaith, ond mae tymereddau uchel parhaus yn cyflymu diraddio morloi ac yn cynyddu gollyngiadau mewnol.
Daw'r falf rheoli cyfeiriadol 4WEH 16 J yn safonol gyda morloi NBR (rwber nitril), sy'n addas ar gyfer olewau hydrolig petrolewm fel graddau HL a HLP. Os yw eich cais yn ymwneud â hylifau sy'n gwrthsefyll tân, esterau synthetig, neu weithrediad ar dymheredd uwch, dylech nodi seliau FKM (fflwolastomer) gan ddefnyddio'r cod V yn safle 14. Mae FKM yn trin tymereddau hyd at 120 ° C ac yn gwrthsefyll ystod ehangach o gemegau, er ei fod yn costio mwy a gall fod â nodweddion set cywasgu gwahanol.
Mae glendid hylif yn effeithio'n uniongyrchol ar fywyd falf. Mae'r cliriadau tynn rhwng sbwlio a thyllu (5-15 micromedr fel arfer) yn golygu y gall gronynnau halogi achosi glynu, traul gormodol, neu weithrediad anghyson. Targedu lefelau glendid ISO 4406 16/13 neu well, sy'n gofyn am hidlo yn yr ystod 10-micromedr gyda chymarebau beta o 75 neu uwch. Mae dadansoddiad olew rheolaidd yn eich helpu i ddal problemau halogiad cyn iddynt achosi methiannau.
Deall Dulliau Canoli Sbwlio
Mae ffurfweddiadau falf rheoli cyfeiriadol safonol 4WEH 16 J yn defnyddio canoli gwanwyn, sy'n golygu bod ffynhonnau mecanyddol yn gwthio'r sbŵl yn ôl i'r safle niwtral pan fyddwch chi'n dad-egni'r ddau solenoid. Mae'r dull hwn yn darparu canoli dibynadwy a lleoliad cadarnhaol heb fod angen pŵer trydanol parhaus. Mae'r ffynhonnau'n cynhyrchu digon o rym i oresgyn ffrithiant ac unrhyw anghydbwysedd pwysau gweddilliol, gan sicrhau bod y sbŵl yn cyrraedd safle'r canol hyd yn oed os nad yw'r system yn berffaith gymesur.
Mae canoli hydrolig, a nodir gan god H yn safle 05, yn defnyddio pwysedd peilot yn lle sbringiau i ddal y sbŵl yn ganolog. Mae'r opsiwn hwn yn addas ar gyfer cymwysiadau â llwythi syrthni uchel lle gallai canoli'r gwanwyn ganiatáu i'r sbŵl ddrifftio ychydig o dan rymoedd dros dro. Mae canoli hydrolig yn darparu lleoliad llymach a gwell ymwrthedd i lwythi sioc, er ei fod yn gofyn am bwysau peilot i fod yn bresennol ar gyfer canoli i weithio. Os byddwch yn colli pwysau peilot gyda chanoli hydrolig, efallai na fydd y sbŵl yn dychwelyd i'r canol yn ddibynadwy.
Mae'r dewis rhwng canoli gwanwyn a hydrolig yn golygu cyfaddawdu. Mae canoli'r gwanwyn yn cynnig symlrwydd ac yn gweithio hyd yn oed yn ystod dilyniannau cau systemau. Mae canoli hydrolig yn darparu gwell sefydlogrwydd safle o dan lwythi deinamig ond yn ychwanegu dibyniaeth ar argaeledd pwysau peilot. Mae'r rhan fwyaf o gymwysiadau diwydiannol yn defnyddio canoli gwanwyn oni bai bod nodweddion llwyth penodol yn gofyn am well sefydlogrwydd canoli hydrolig.
Delio â Deinameg Newid a Phigau Pwysau
Mae amser newid 100-milieiliad y falf rheoli cyfeiriadol 4WEH 16 J yn adlewyrchu'r gweithrediad peilot dau gam. Mae'r oedi hwn yn cynnwys yr amser i'r falf peilot symud, pwysau peilot i adeiladu yn y siambr reoli, a'r brif sbŵl i symud i'w safle newydd. Er bod 100 milieiliad yn swnio'n gyflym mewn termau dynol, mae'n cynrychioli cannoedd o chwyldroadau ar gyfer modur sy'n rhedeg ar 1,800 RPM neu symudiad sylweddol ar gyfer silindr sy'n gweithredu ar gyflymder uchel.
Yn ystod y cyfnod newid hwn, gall pwysau gynyddu wrth i lwybrau llif gau cyn i lwybrau newydd agor yn llawn. Mae'r difrifoldeb yn dibynnu ar ddeinameg y system, gan gynnwys cyfradd llif y pwmp, gallu cronni, a syrthni llwyth. Mae peirianwyr yn defnyddio sawl techneg i reoli'r trosglwyddiadau hyn. Mae mewnosodiadau throtling gyda chodau fel B12 (1.2 mm orifice) yn cyfyngu ar lif yn ystod symud, gan arafu'r trawsnewidiad a lleihau pigau pwysau. Gall falfiau sioc allanol, sydd wedi'u gosod ychydig yn uwch na'r pwysau gweithredu arferol, gracio agor yn fyr i amsugno dros dro.
Mae dull arall yn cynnwys addasu nodweddion y falf peilot gan ddefnyddio codau S neu S2 yn safle 13 y system archebu. Mae'r addasiadau hyn yn newid geometreg y falf peilot i newid pa mor gyflym y mae pwysau peilot yn adeiladu, sy'n effeithio ar gyflymder symud y prif sbŵl. Mae symud yn arafach yn lleihau pigau pwysau ond yn cynyddu amser beicio. Mae dod o hyd i'r cydbwysedd cywir yn gofyn am brofi gyda'ch cais penodol, ac mae llawer o beirianwyr yn dechrau gyda chyfluniadau safonol cyn ychwanegu addasiadau os bydd problemau dros dro yn achosi problemau.
Cymharu â Mathau Falf Amgen
Mae'r falf rheoli cyfeiriadol 4WEH 16 J yn cystadlu â gwahanol ddewisiadau eraill yn y farchnad falf diwydiannol. Mae Eaton Vickers yn cynnig y gyfres DG5V-8-H, sy'n defnyddio mowntio CETOP 7 (a elwir yn faint 8 yn enwebaeth Vickers) ac sy'n trin graddfeydd pwysau tebyg. Mae cyfres D41VW Parker a falfiau D66x Moog hefyd yn targedu'r un gofod ymgeisio. Mae pob gwneuthurwr yn dod â nodweddion a nodweddion perfformiad ychydig yn wahanol.
Mae graddfeydd llif yn amrywio yn ôl gwneuthurwr, yn rhannol oherwydd safonau graddio gwahanol. Mae rhai gweithgynhyrchwyr yn dyfynnu llif uchaf ar ostyngiadau pwysedd is, sy'n gwneud i'w manylebau edrych yn fwy trawiadol ond nid yw'n adlewyrchu perfformiad y byd go iawn. Wrth gymharu falfiau, mae angen ichi archwilio cromliniau llif gwirioneddol ar eich pwysau gweithredu yn hytrach na dibynnu'n unig ar uchafswm niferoedd llif. Mae sgôr 4WEH 16 J o 300 l/min yn geidwadol ac yn gyraeddadwy mewn cymwysiadau nodweddiadol.
Mae amseroedd dosbarthu yn ystyriaeth ymarferol. Gall y 4WEH 16 J gael amseroedd arwain sy'n ymestyn i 21 wythnos ar gyfer rhai cyfluniadau, sy'n gofyn am gynllunio ymlaen llaw ac o bosibl cadw darnau sbâr hanfodol yn y rhestr eiddo. Gallai cyflenwyr amgen gynnig amseroedd arwain byrrach, ac mae ffynonellau wrth gefn cymwys yn gwneud synnwyr ar gyfer cymwysiadau sy'n hanfodol i gynhyrchu. Sicrhewch fod falfiau cyfnewid yn cyd-fynd â'r holl fanylebau, gan gynnwys dimensiynau mowntio, cynhwysedd llif, graddfeydd pwysau, a nodweddion ymateb.
Gofynion Cynnal a Chadw a Bywyd Gwasanaeth
Mae cynnal a chadw priodol yn ymestyn bywyd gwasanaeth y falf rheoli cyfeiriadol 4WEH 16 J yn sylweddol. Mae newidiadau olew rheolaidd ac ailosod hidlwyr yn atal halogiad rhag cronni yn y cliriadau tynn rhwng sbwlio a thyllu. Mae'r rhan fwyaf o systemau hydrolig yn elwa o newidiadau olew bob 2,000 i 4,000 o oriau gweithredu, er y dylai amodau gweithredu a chanlyniadau dadansoddi olew arwain yr amserlen wirioneddol.
Mae gwisgo morloi yn cynrychioli'r prif ffactor sy'n cyfyngu ar fywyd falfiau hydrolig. Wrth i'r morloi ddiraddio, mae gollyngiadau mewnol yn cynyddu, gan arwain at weithrediad swrth, llai o effeithlonrwydd, ac yn y pen draw methiant llwyr i newid. Mae morloi NBR fel arfer yn para 10,000 i 20,000 awr mewn olew glân ar dymheredd cymedrol. Gall morloi FKM bara'n hirach, yn enwedig ar dymheredd uchel lle byddai NBR yn diraddio'n gyflym. Mae gwylio am amseroedd sifft cynyddol neu ddrifft silindr yn dangos traul morloi ac yn awgrymu anghenion cynnal a chadw sydd ar ddod.
Mae pecynnau sêl ar gael (rhan rhif R900306345 ar gyfer rhai ffurfweddiadau) sy'n cynnwys yr holl gydrannau gwisgo. Mae ailadeiladu falf yn gofyn am amodau gwaith glân, offer priodol, a sylw i lanweithdra. Mae'n well gan lawer o weithrediadau gyfnewid falfiau sbâr wedi'u hailadeiladu yn ystod oriau cynhyrchu ac ailadeiladu falfiau a fethwyd yn ystod cyfnodau cynnal a chadw a drefnwyd. Mae'r dull hwn yn lleihau amser segur ac yn sicrhau y gall technegwyr gymryd yr amser sydd ei angen ar gyfer glanhau ac archwilio priodol.
Datrys Problemau Cyffredin
Pan fydd y falf rheoli cyfeiriadol 4WEH 16 J yn methu â symud neu'n symud yn anghyflawn, mae sawl achos posibl yn bodoli. Dechreuwch gyda'r ochr drydanol trwy wirio bod solenoidau yn derbyn foltedd a cherrynt cywir. Gall amlfesurydd gadarnhau foltedd yn y cysylltydd, ac mae mesuriad cyfredol yn gwirio nad yw'r coil yn agored nac yn fyr. Mae'r gwrthwneud â llaw (N9) yn caniatáu ichi brofi a all y falf symud yn fecanyddol hyd yn oed os nad yw'r rheolaeth drydanol yn gweithio.
Mae pwysau peilot annigonol yn achosi symud swrth neu anghyflawn. Mesurwch bwysau yn y porthladd X i wirio ei fod yn dod o fewn yr ystod bar 5-12. Gallai pwysau peilot isel ddeillio o hidlydd peilot wedi'i blygio, cyfyngiadau mewn llinellau cyflenwi peilot, neu broblemau gyda'r falf peilot ei hun. Gall pwysedd cefn llinell tanc uchel (gyda chyfluniadau draen mewnol) hefyd leihau pwysau peilot effeithiol trwy wrthwynebu'r signal peilot.
Mae glynu sy'n gysylltiedig â halogiad fel arfer yn ymddangos fel problemau ysbeidiol neu falfiau sy'n symud un cyfeiriad ond nid y llall. Os ydych yn amau halogiad, gwiriwch lendid olew ac archwiliwch hidlwyr am falurion anarferol. Weithiau gallwch chi ryddhau falf sownd trwy fywiogi'r solenoidau dro ar ôl tro wrth dapio'r corff falf yn ysgafn â mallet meddal, er mai rhyddhad dros dro yn unig y mae hyn yn ei ddarparu. Bydd angen glanhau neu ailosod yn iawn ar gyfer atgyweiriad parhaol.
Ystyriaethau Cost a Strategaeth Gaffael
Mae prisiau marchnad ar gyfer y falf rheoli cyfeiriadol 4WEH 16 J fel arfer yn amrywio o $ 1,300 i $ 2,000 yn dibynnu ar gyfluniad, maint a chyflenwr. Mae opsiynau personol fel morloi arbennig, canoli hydrolig, neu nodweddion ymateb wedi'u haddasu yn gwthio prisiau tuag at y pen uchaf. Mae pryniannau cyfaint yn aml yn sicrhau gostyngiadau, a gall sefydlu perthynas â dosbarthwr wella amseroedd prisio a dosbarthu.
Mae'r amseroedd arwain estynedig ar gyfer rhai cyfluniadau yn golygu bod angen i chi gynllunio caffael yn ofalus. Ar gyfer cymwysiadau sy'n hanfodol i gynhyrchiad, mae cadw falf sbâr mewn rhestr eiddo yn gwneud synnwyr er gwaethaf y gost cyfalaf. Cyfrifwch gost amser segur ar gyfer eich gweithrediad - os yw un awr o gynhyrchiad coll yn fwy na chost falf sbâr, mae'r achos busnes ar gyfer rhestr eiddo yn dod yn syml. Mae rhai gweithrediadau yn cynnal cronfa o falfiau wedi'u hailadeiladu y maent yn eu cylchdroi trwy wasanaeth fel ailosodiadau ataliol.
Mae opsiynau talu yn amrywio yn ôl cyflenwr a rhanbarth. Mae rhai dosbarthwyr mewn marchnadoedd fel India yn cynnig cynlluniau EMI (rhandaliad misol cyfwerth) sy'n lledaenu'r gost dros amser, a all helpu gyda rheoli llif arian. Gall telerau safonol fod yn net 30 neu net 60 diwrnod. Ar gyfer archebion mawr neu berthnasoedd parhaus, mae negodi telerau talu ffafriol yn gwneud synnwyr fel rhan o'r pecyn cyfanswm gwerth.
Arferion Gorau Integreiddio Systemau
Mae integreiddio'r falf rheoli cyfeiriadol 4WEH 16 J i system hydrolig yn gofyn am roi sylw i sawl ffactor y tu hwnt i'r falf ei hun. Mae dyluniad y ganolfan gaeedig yn gweithio orau gyda phympiau dadleoli amrywiol a all leihau llif mewn ymateb i bwysau system. Mae pympiau dadleoli sefydlog yn gofyn am lif parhaus trwy falf liniaru mewn niwtral, sy'n gwastraffu ynni ac yn cynhyrchu gwres. Os ydych chi'n sownd â phwmp sefydlog, ystyriwch a allai dyluniad falf canolfan agored fod yn well.
Mae dyluniad manifold yn effeithio ar berfformiad a defnyddioldeb. Mae trosglwyddo'r falf yn uniongyrchol i fanifold yn symleiddio'r gwaith plymwr ond yn gwneud ailosod falf yn fwy cysylltiedig gan fod angen i chi ddraenio'r manifold a thorri cysylltiadau lluosog. Mae rhai dyluniadau yn defnyddio platiau rhyngosod neu is-blatiau sy'n gadael i chi gael gwared ar y falf tra'n cynnal cysylltiadau hydrolig eraill. Mae'r cyfaddawd yn golygu cost ychwanegol a chyfaint gosod ychydig yn fwy.
Mae amddiffyn cylched yn haeddu ystyriaeth ofalus. Gall falf rhyddhad sy'n gweithredu'n uniongyrchol ochr yn ochr â'r falf rheoli cyfeiriadol 4WEH 16 J ddal pwysau dros dro yn gyflymach na rhyddhad y brif system. Gosodwch y falf sioc hon tua 30-50 bar uwchlaw'r pwysau gweithredu arferol fel nad yw'n ymyrryd â gweithrediad rheolaidd ond mae'n agor yn gyflym yn ystod cyfnodau dros dro. Dim ond pigau byr sydd eu hangen ar y gallu llif, felly mae falf gymharol fach yn gweithio'n iawn.
Enghreifftiau o Gymhwysiad ac Achosion Defnydd
Mae peiriannau mowldio chwistrellu yn gymhwysiad cyffredin ar gyfer y 4WEH 16 J. Mae'r peiriannau hyn yn gofyn am reolaeth ddibynadwy o silindrau hydrolig mawr sy'n darparu grym clampio a phwysau chwistrellu. Mae dyluniad y ganolfan gaeedig yn cyd-fynd yn dda â'r systemau pwmp amrywiol a ddefnyddir yn nodweddiadol mewn peiriannau mowldio modern. Mae amseroedd beicio a fesurir mewn eiliadau yn darparu ar gyfer cyflymder newid 100-milieiliad y falf heb gosb.
Mae gweisg ffurfio metel yn defnyddio falfiau rheoli cyfeiriadol i leoli hyrddod a rheoli gweithrediadau ffurfio. Mae cymwysiadau'r wasg yn aml yn cynnwys grymoedd uchel ar gyflymder cymharol araf, sy'n golygu pwysedd uchel ond cyfraddau llif cymedrol. Mae sgôr pwysedd 350 bar y fersiwn H 4WEH 16 J yn trin y llwythi hyn yn gyfforddus. Mae'r adeiladwaith cadarn yn gwrthsefyll y llwythi sioc a'r dirgryniad sy'n gyffredin mewn amgylcheddau'r wasg.
Gallai offer adeiladu fel cloddwyr a llwythwyr ddefnyddio'r falfiau hyn mewn rhai cymwysiadau, er bod offer symudol yn fwy cyffredin yn defnyddio systemau synhwyro llwyth gyda gwahanol ffurfweddiadau falf. Gall offer adeiladu llonydd fel pympiau concrit neu drinwyr deunyddiau elwa ar alluoedd 4WEH 16 J. Mae'r ystyriaeth allweddol yn cynnwys cyfateb nodweddion y falf i amser beicio'r cais, proffil llwyth, ac amodau amgylcheddol.
Gwneud y Penderfyniad Terfynol
Mae dewis y falf rheoli cyfeiriadol 4WEH 16 J yn golygu gwerthuso a yw ei nodweddion yn cyd-fynd â gofynion eich cais. Mae dyluniad y ganolfan gaeedig, gweithrediad peilot, a mowntio CETOP 7 yn ei gwneud yn addas ar gyfer mathau penodol o systemau. Os ydych chi'n gweithio gyda phympiau dadleoli amrywiol, angen gallu pwysedd uchel, ac yn gallu darparu ar gyfer yr amser ymateb, mae'r falf hon yn haeddu ystyriaeth ddifrifol.
Mae angen sylw gofalus ar y system cod archebu i ddewis y cyfluniad cywir. Mae sefyllfa 01 yn pennu graddiad pwysau (H am 350 bar), mae sefyllfa 10 yn gosod foltedd (G24 ar gyfer 24 VDC), ac mae sefyllfa 12 yn rheoli cyfluniad cyflenwad peilot. Mae cymryd amser i ddeall y codau hyn ac ymgynghori â chymorth technegol yn atal camgymeriadau archebu sy'n arwain at oedi a phroblemau cydnawsedd posibl.
Ystyriwch gyfanswm cost perchnogaeth, nid y pris prynu cychwynnol yn unig. Ffactor mewn enillion effeithlonrwydd ynni o ddyluniad y ganolfan gaeedig, gofynion cynnal a chadw, bywyd gwasanaeth disgwyliedig, ac argaeledd darnau sbâr. Mae falf sy'n costio mwy i ddechrau ond sy'n darparu gwell dibynadwyedd a defnydd llai o ynni yn aml yn llai costus dros ei oes. Mae'r 4WEH 16 J wedi sefydlu enw da mewn cymwysiadau diwydiannol, sy'n lleihau'r risg o broblemau annisgwyl ac yn rhoi hyder mewn perfformiad hirdymor.
