Meincnodi Falf Cyfrannol Hydrolig Huade Dadansoddiad Technegol Rexroth

Fel menter gynrychioliadol ym maes hydroleg yn Tsieina, mae falf gyfrannol Huade Hydrulic (fel y gyfres 4wrele a 4WRPEH) yn wir wedi'u meincnodio yn erbyn cynhyrchion tebyg o rexroth yn yr Almaen, ac maent wedi dangos potensial amnewid uchel mewn systemau hydrolig canolig a gwasgedd uchel. Mae'r canlynol yn ddadansoddiad technegol o'r ddwy falf gyfrannol hyn a chymhariaeth â chynhyrchion rexroth:

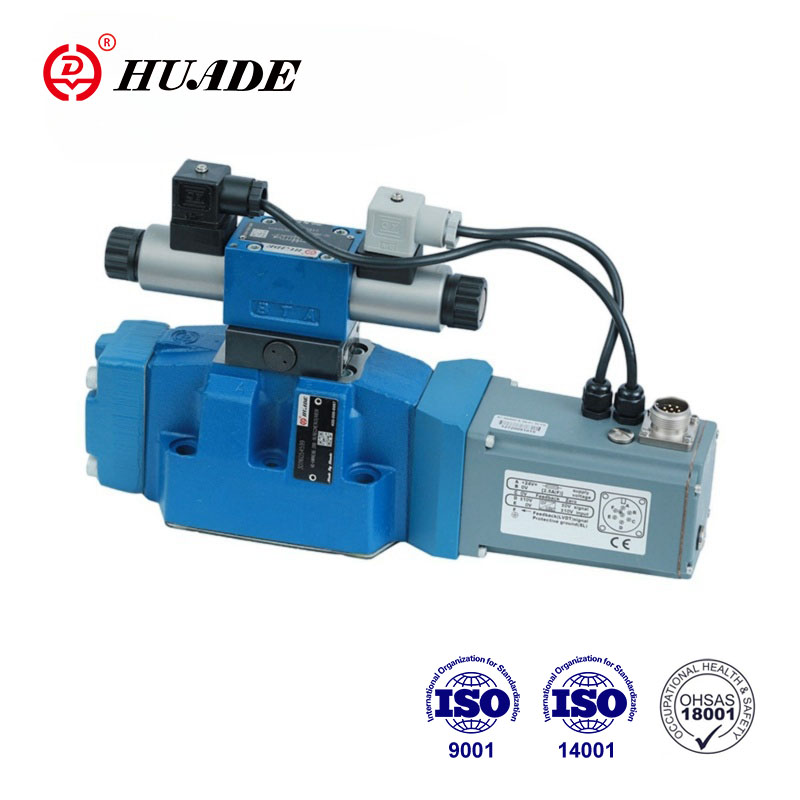

1. Dadansoddiad Model Cynnyrch Cymerwch 4wrele25W6-220L-4X Er enghraifft:

Math:Falf gyfeiriadol gyfrannol electro-hydrolig (gydag adborth safle)

Diamedr:25 (rhyngwyneb NG6, yn unol â safon ISO 4401)

Lefel Pwysau:35mpa (gwasgedd canolig ac uchel)

Cyfradd Llif:220L/min (maximum)

Modd Rheoli:solenoid cyfrannol + safle craidd falf Rheoli dolen gaeedig (adborth LVDT)

Cais:Yn addas ar gyfer systemau fel peiriannau peirianneg ac offer metelegol sy'n gofyn am reolaeth fanwl uchel a rheolaeth cyfeiriad, a ddefnyddir ar gyfer addasiad cyfrannol pwysau system, megis gorsaf bwmp hydrolig, y wasg, ac ati.

Cynhyrchion 2.Benchmarking gyda Rexroth

Cyfres 4wrele vs rexroth 4wrle

Mae'r ddau yn falfiau cyfeiriadol cyfrannol gydag adborth LVDT, ac mae'r paramedrau perfformiad (pwysau, llif, amser ymateb) yn debyg.

Mae dyluniad corff falf Huade, technoleg selio a pherfformiad solenoid yn agos at lefel rexroth, ond gall y gwydnwch o dan amodau gwaith eithafol (megis dirgryniad amledd uchel, gweithrediad parhaus tymor hir) fod ychydig yn wahanol.

3. Manteision ailosod rexroth

Mantais Cost:Mae pris cynnyrch Huade fel arfer 20% -30% yn is na rexroth, gyda pherfformiad cost sylweddol.

Addasiad domestig:Cadwyn gyflenwi leol, cylch dosbarthu byr, ac ymateb gwasanaeth ôl-werthu cyflym.

Cydnawsedd Technegol:Mae maint rhyngwyneb a signalau trydanol (fel 0-10V neu 4-20mA) yn gydnaws â rexroth a gellir eu disodli'n uniongyrchol.

Cydymffurfiad Perfformiad:Yn yr ystod foltedd canolig ac uchel (21-35MPA), mae cywirdeb statig (± 1% fs), ailadroddadwyedd (± 0.5%) a dangosyddion eraill wedi diwallu'r mwyafrif o anghenion diwydiannol.

4. Gwahaniaethau i'w nodi

Ymateb deinamig:Mae gan Rexroth fantais o hyd mewn ymateb amledd uchel (fel systemau servo), ac efallai y bydd angen i Huade addasu paramedrau mewn modd wedi'i dargedu.

Amodau gwaith eithafol:Mewn tymheredd uchel tymor hir (> 80 ° C) neu amgylcheddau llygredig iawn (NAS Lefel 9 neu'n uwch), mae deunyddiau a phrosesau Rexroth yn fwy aeddfed.

Cydnabod brand:Mae rhai prosiectau rhyngwladol neu offer pen uchel yn dal i nodi rexroth, ac mae angen i gwsmeriaid gymeradwyo amnewid domestig.

5. Awgrymiadau Cais Ymarferol

Senarios amnewid:Mewn systemau gwasgedd canolig ac uchel fel meteleg, peiriannau mowldio chwistrelliad, a pheiriannau mwyngloddio, gall falfiau cyfrannol Huade ddisodli rexroth yn llwyr, ond rhaid sicrhau'r glendid olew (o fewn NAS 1638 Lefel 8).

Optimeiddio difa chwilod:Argymhellir defnyddio mwyhadur paru Huade neu reolwr cydnaws i gyd -fynd â nodweddion deinamig y falf.

Verification test: Perfformio prawf cromlin llif pwysau yn ystod yr amnewidiad cyntaf i wirio sefydlogrwydd y system.

Nghasgliad

Mae gan falfiau cyfrannol cyfres 4wrele Huade y gallu i gystadlu â Rexroth yn y maes gwasgedd canolig ac uchel, yn enwedig yn y farchnad sy'n sensitif i gost. Ar gyfer y mwyafrif o gymwysiadau diwydiannol, gellir ei ystyried yn ddewis arall dibynadwy yn lle rexroth, ond mae angen ei werthuso'n ofalus mewn ymateb amledd uchel neu amgylcheddau eithafol. Argymhellir cydweithredu â thîm technegol Huade i ddewis y model yn seiliedig ar amodau gwaith penodol i sicrhau'r perfformiad costau mwyaf posibl.
