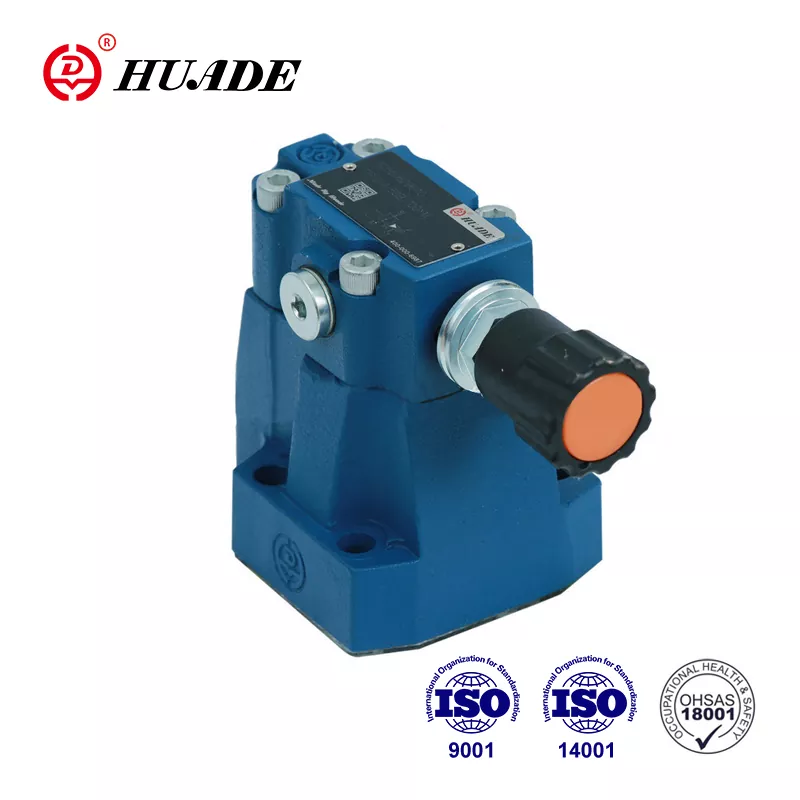

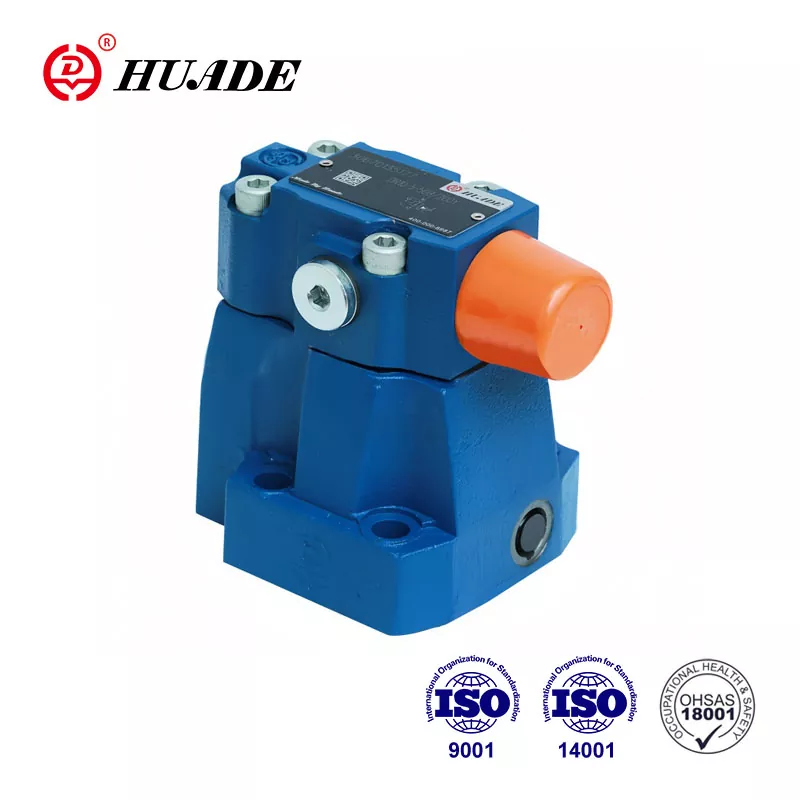

Falf lleihau pwysau dr 10

Defnyddir falf lleihau pwysau peilot DR 10 dp i reoli pwysau'r system hydrolig. Mae'r pris yn fwy rhesymol o'i gymharu â brand enwog rhyngwladol arall. Mae Huade Hydrulic yn talu mwy o sylw i ymarferoldeb ei gynhyrchion. Mae Huade Hydrulic yn fenter allweddol genedlaethol. Mae wedi bod yn cydweithredu â Rexroth ddwywaith ers amser maith, gan gyflwyno technoleg uwch o Rexroth ac offer cynhyrchu uwch o bob cwr o'r byd i sicrhau ansawdd uchel ei falfiau sy'n lleihau pwysau. Ar ôl blynyddoedd o ddatblygiad, mae Huade wedi dod yn frand blaenllaw yn niwydiant hydrolig Tsieina. Mae Huade® yn nod masnach adnabyddus yn Tsieina.

Paramedr cynnyrch y falf lleihau pwysau DR 10

Nodwedd cynnyrch a chymhwyso falf lleihau pwysau DR 10

Nodweddion:

▶ Mowntio is -blat

▶ Ar gyfer cysylltiadau wedi'u threaded

▶ ar gyfer mowntio manwldeb

▶ 4 Elfen Addasu:

. Rotari

. Llawes gyda hecsagon a chap amddiffynnol,

. Bwlyn cylchdro y gellir ei gloi gyda graddfa

. Bwlyn cylchdro gyda graddfa

▶ 4 Gosodiadau Pwysau Gwylio Dewisol Falf (dim ond ar gyfer y falf ar gyfer mowntio is -blat)

Cais:

Prif swyddogaeth y falf sy'n lleihau pwysau DR 10 yw lleihau'r pwysau yn y system.

Adran a symbol o falf lleihau pwysau DR 10

Mae Falfiau Pwysau Math DR 10 yn falfiau lleihau pwysau a weithredir gan beilot, sy'n cael eu rheoli o'r gylched eilaidd. Yn y bôn, maent yn cynnwys prif falf (1) gyda phrif fewnosodiad sbŵl (3) a falf beilot (2) gydag elfen addasu pwysau.

Wrth orffwys, mae'r falfiau ar agor, gall hylif basio'n rhydd o borthladd B i borthladd A trwy'r prif fewnosodiad sbŵl (3).

Mae pwysau sy'n bresennol ym Mhorthladd A yn gweithredu ar ochr waelod y prif sbŵl. Ar yr un pryd mae pwysau yn gweithredu ar y bêl (6) yn y falf beilot (2) trwy'r orifice (4) ar ochr llwythog y prif piston (3) a thrwy'r porthladd (5). Yr un peth mae'n gweithredu ar y bêl (6) trwy'r orifice (7), llinell reoli (8), falf gwirio (9) ac orifice (10). Yn ôl lleoliad y Gwanwyn (11), mae pwysau'n cronni o flaen y bêl (6), ym mhorthladd (5) ac yn Siambr y Gwanwyn (12), gan ddal y piston rheoli (13) yn y

safle agored. Gall hylif lifo'n rhydd o borthladd B i borthladd A trwy brif fewnosod sbŵl (3), nes bod y pwysau ym mhorthladd A yn fwy na'r gwerth a osodwyd yn y gwanwyn (11) ac yn agor y bêl (6). Y rheolaeth

Mae piston (13) yn symud i'r safle cau.

Cyflawnir y pwysau llai a ddymunir, pan gyrhaeddir cydbwysedd rhwng y pwysau ym mhorthladd A a'r pwysau a osodir yn y gwanwyn (11). Mae draen olew peilot o Siambr y Gwanwyn (14) i'r tanc yn digwydd yn allanol trwy linell reoli (15).

Gellir cyflawni llif dychwelyd am ddim o borthladd A i B trwy osod falf gwirio dewisol (16).

Mae cysylltiad mesur pwysau (17) yn caniatáu i'r pwysau is ym mhorthladd A gael ei fonitro.

Strwythur dr ... 50b

Symbolau o dr ... 50b
