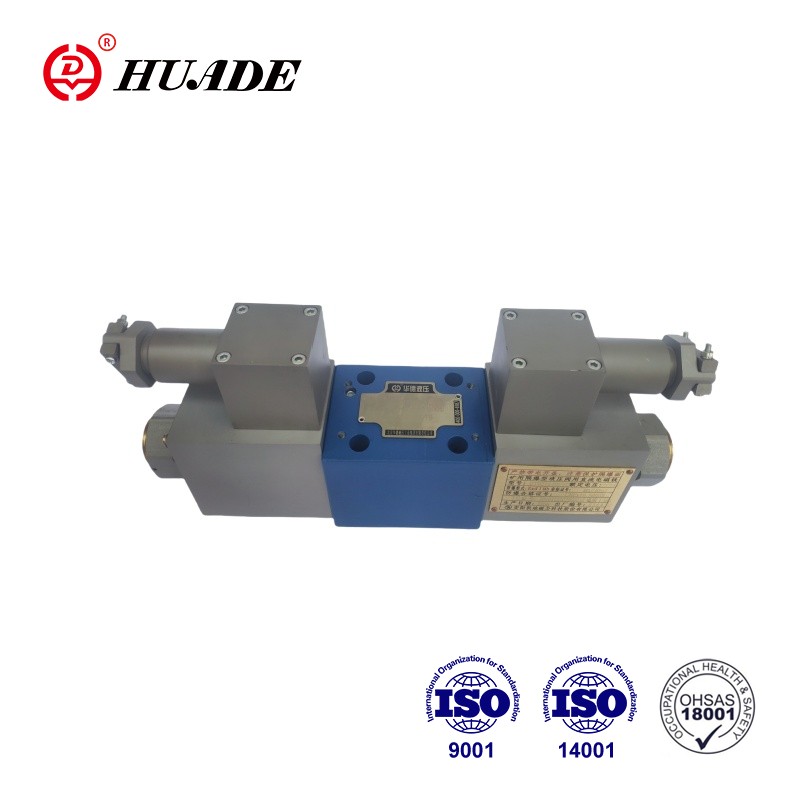

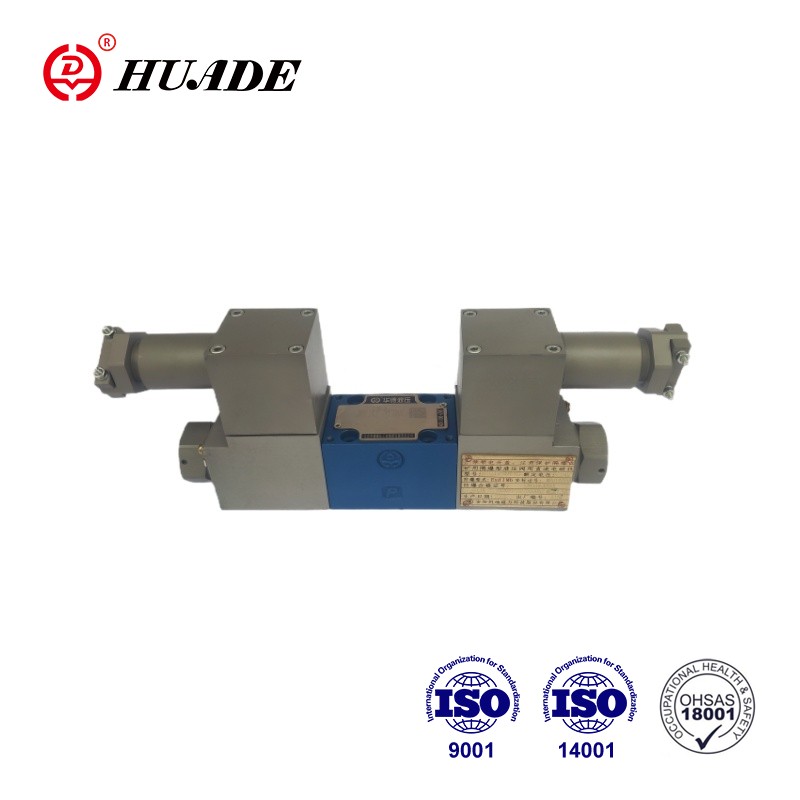

Mae falf gyfeiriadol gyfrannol atal ffrwydrad 4WRA 10-2X wedi'i gwneud o ddeunyddiau o ansawdd uchel sy'n gwrthsefyll cyrydiad ac mae'r tai wedi'u gwneud o ddeunyddiau atal ffrwydrad, a all wrthsefyll effaith ffrwydrad ac erydiad fflam yn effeithiol. Falf cyfeiriadol cyfrannol ffrwydrad-brawf 4WRA 10-2X wedi pasio'r ardystiad CNEX. Mae cynnyrch gwrth-ffrwydrad Huade wedi derbyn canmoliaeth gyson yn y farchnad gydag ansawdd uchel a phris isel.
| Hydrolig | |||
| Gosodiad | Dewisol, llorweddol yn ddelfrydol | ||
| Maint enwol | 6 | 10 | |
| Pwysau (kg) | 4WRA...2X | 2 | 6.6 |
| Llif enwol Qvnom ar △p = 10 bar (L/mun) | 7, 15, 26 | 30, 60 | |
| Hysteresis (%) | ≤5 | ||
| Rhychwant gwrthdroi (%) | ≤1 | ||
| Sensitifrwydd ymateb (%) | ≤ 0.5 | ||
| Pwysau gweithredu mwyaf | Porthladdoedd A, B, P (bar) | 350 | |
| Porth T (bar) | 210 | ||
| Hylif pwysedd | Olew mwynol (HL, HLP) i DIN 51524 | ||
| Hylifau pwysau eraill ar gais! | |||
| Amrediad tymheredd aer amgylchynol (℃) | 4WRA...2X | -20°C i 70°C (-4°F i 158°F) | |
| Amrediad gludedd (mm2/s) | 20 i 380 (30 i 46 yn ddelfrydol) | ||
| Dosbarth Glanweithdra Hylif | Dosbarth NAS16389 neu ddosbarth ISO 4406 20/18/15 | ||
| Trydanol | ||||
| 1) data solenoid | ||||
| Math o foltedd | DC | |||
| Arwydd gwerth gorchymyn ar gyfer 4WRA | ±10Vor4 ~ 20mA | |||
| Max.current fesul solenoid (A) | 2.5 | 1.5 | 0.8 | |
| Gwrthiant coil solenoid (Ω) | Gwerth oer ar 20 ° C | 2 | 4.8 | 19.5 |
| Gwerth mwyaf.warm | 3 | 7.2 | 28.8 | |
| Dyletswydd (%) | ED100% | |||
| Tymheredd Max.coil (℃) | 150 | |||
| Amddiffyniad falf i EN60529 | IP 65 | |||
| 2) Rheoli electroneg | ||||
| Mwyhadur | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Foltedd cyflenwad (V) | Foltedd enwol | 24 | ||
| Gwerth cyfyngu is | 21/22(4WRA) | |||
| Gwerth cyfyngu uchaf | 35 | |||
| Defnydd pŵer mwyhadur (A) | Imax | <1.8 | ||
| Cerrynt impulse | 3 | |||
Nodweddion:
▶ Falf cyfeiriadol gyfrannol a weithredir yn uniongyrchol i reoli cyfeiriad a maint llif
▶ Ar gyfer mowntio is-blatiau: Mae'r patrwm cludo yn cydymffurfio ag ISO4401
▶ Actio trwy gyfrwng solenoidau cyfrannol gydag edau canolog a choil symudadwy
▶ Sbwlio rheoli sy'n canolbwyntio ar y gwanwyn
Cais:
Defnyddir falf cyfeiriadol cyfrannol ffrwydrad-brawf 4WRA 10-2X yn eang mewn pyllau glo. diwydiant petrocemegol.
Mae'r falfiau yn y bôn yn cynnwys: Corff (1) gydag arwyneb mowntio, Sbwlio rheoli (3) gyda ffynhonnau cywasgu (2), Solenoidau (4) gydag edau canolog.
Gyda'r solenoidau (4), wedi'u dad-egni, mae'r sbŵl rheoli (3) yn cael ei gadw yn y safle canolog gan y ffynhonnau cywasgu (2 ).
Gweithrediad uniongyrchol y sbŵl rheoli (3) trwy fywiogi un o'r solenoidau cyfrannol(4) e.e. rheolaeth solenoid dde, yna symudiad y sbŵl rheoli (3) i'r chwith yn gymesur â'r signal mewnbwn trydanol, a chysylltiad o P i A a B i T trwy groestoriadau tebyg i orifce gyda nodweddion llif cynyddol.
4WRA(E)...A-2X fodd bynnag dim ond solenoid "a" sydd wedi'u gosod ar y 2 falf safle switsh. Mae plwg (6) wedi'i osod yn ei le ar y solenoid cyfrannol "b".
Symbolau Falf Gyfeiriadol Gyfrannol sy'n Atal Ffrwydrad 4WRA 10-2X
