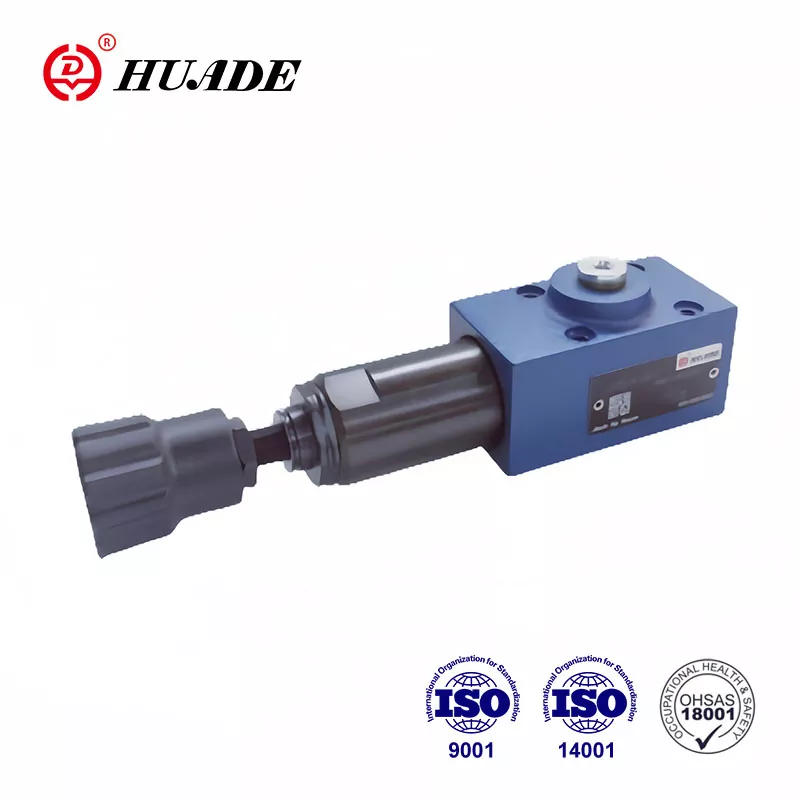

Mae'r math falf DZ 6 DP yn falf dilyniant pwysau uniongyrchol a weithredir. Trwy ddau gydweithrediad tymor hir a manwl â Rexroth, gall falfiau pwysau hydrolig Huade® gyd-fynd â rexroth mewn perfformiad. Gellir defnyddio'r falf dilyniant pwysau hwn yn helaeth yn y system hydrolig o beiriannau codi a chludo, peiriannau adeiladu, cerbydau diwydiannol, offer peiriant, llongau, meteleg ac offer arall.
|
Data Technegol |
|
|
Pwysedd Cilfach, Port P, B (X） (MPA) |
hyd at 31.5 |
|
Pwysau allfa, porthladd A (MPA) |
i 21.0 |
|
Pwysedd Cefn, Port T (MPA) |
i 16.0 |
|
Llif Max.permistable (l/min) |
i 60 |
|
Hylifau |
Olew mwynol (ar gyfer sêl NBR), neu ester ffosffad (ar gyfer sêl fpm) |
|
Ystod gludedd (mm ²/s) |
10 ~ 800 |
|
Ystod Tymheredd Hylif (℃) |
-30 hyd at +80 |
|
Glendid hylif (um) |
Glendid Hylif Uchafswm Gradd a ganiateir halogiad yr hylif i NAS 1638 Dosbarth 9 |
|
Max.flow (l/min) |
hyd at 60 |
Nodweddion:
▶ Ar gyfer mowntio is -blat
▶ 5 cam pwysau
▶ 4 Addasu Elfennau:
. Rotari
. Sgriw pen gyda hecsagon a chap amddiffynnol,
Bwlyn cylchdro y gellir ei gloi gyda graddfa
Bwlyn cylchdro gyda graddfa
▶ Gwiriwch y falf, dewisol
▶ Patrwm mowntio i DIN 24 340, Ffurf A, ISO 4401 a CETOP - RP 121H
Cais:
Defnyddir falf dilyniant pwysau DZ 6 DP ar gyfer cysylltiad sy'n ddibynnol ar bwysau ail system.
Mae gosod y pwysau dilyniant trwy'r elfen addasu (4).
Mae'r gwanwyn (3) yn dal y sbŵl reoli (2) yn y safle niwtral, mae'r falf wedi'i blocio. Mae'r pwysau yn sianel P yn bresennol ar wyneb sbŵl y sbŵl reoli (2) gyferbyn â'r gwanwyn (3) trwy'r llinell reoli (6).
Os yw'r pwysau yn sianel P yn cyrraedd gwerth penodol y gwanwyn (3) mae'r sbŵl rheoli (2) yn cael ei symud i'r chwith ac mae'r cysylltiad P ag A yn cael ei agor. Mae'r system yn sianel A wedi'i chysylltu heb ostyngiad pwysau yn cwympo yn y sianel P.
Mae'r signal rheoli yn tarddu yn fewnol trwy'r llinell reoli (6) o sianel P neu'n allanol trwy borthladd B (x).
Yn dibynnu ar y defnydd o'r falf mae'r draen olew gollwng yn allanol trwy borthladd t (y) neu'n fewnol trwy A.
Strwythur DZ 6 DP 1 -50B
Symbolau o dz 6 dp-10b
