Falf rhyddhad pwysau dbd

Mae Beijing Huade Hydrolic Industrial Group yn gwmni enwog sy'n eiddo i'r wladwriaeth sy'n arbenigo yn y dyluniad, gweithgynhyrchu a gwasanaeth cynhyrchion ac offer hydrolig. Gall Falf Rhyddhad DBWT ddisodli'r cynhyrchion a gynigir gan Rexroth®. Mae'r ffatri wedi pasio ISO9001, ISO14001 ac OH SAS18001. Mae gan Huade Hydrolic system archwilio dda i sicrhau ansawdd uchel y falfiau hydrolig. Mae'r ffatri yn gweithredu mwy na 750 darn o offer cynhyrchu uwch a fewnforir o bob cwr o'r byd. Bydd pob falf bwysedd yn cael ei bacio mewn bagiau plastig gwrth-ddŵr a chartonau safonol, gyda marciau gwrth-gownteri ynghlwm. Defnyddir cynhyrchion hydrolig Huade® yn helaeth yn y diwydiant milwrol i hyrwyddo moderneiddio offer amddiffyn.

Paramedr cynnyrch y falf rhyddhad pwysau dbd

Nodwedd cynnyrch a chymhwyso falf rhyddhad pwysau DBD

Nodweddion:

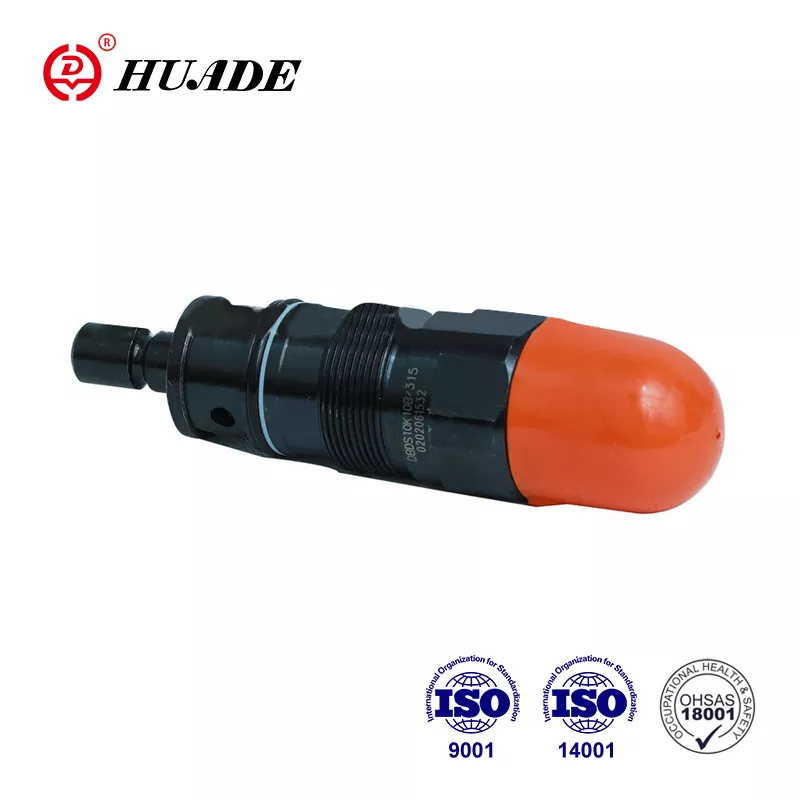

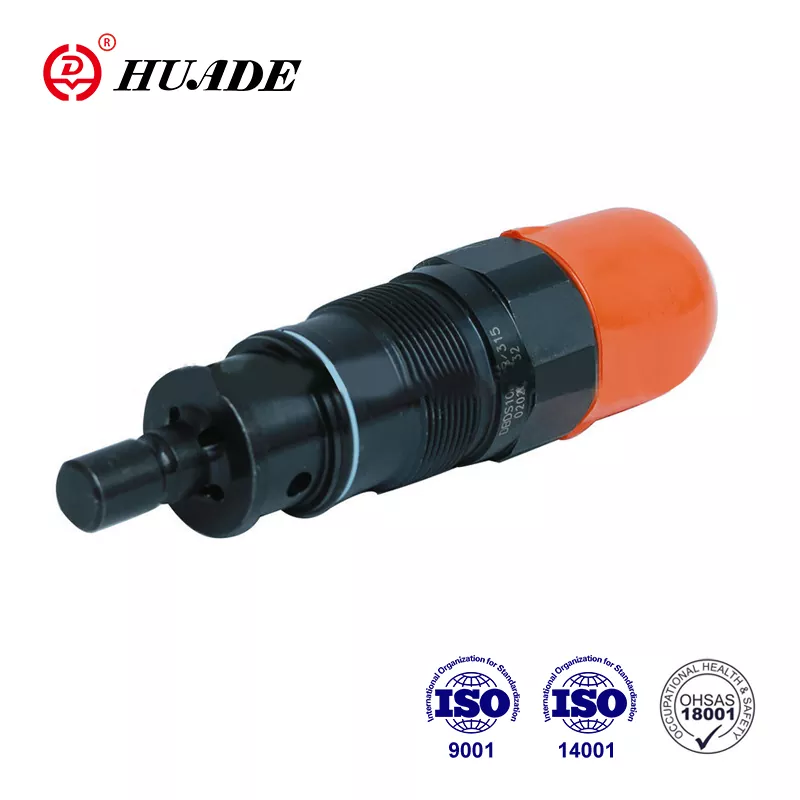

▶ Fel falf cetris

▶ Ar gyfer cysylltiadau wedi'u threaded

▶ Ar gyfer mowntio is -blat

▶ 3 Elfen Addasu Pwysau, Dewisol:

· Knob Rotari

· .Hex. Sgriw pen gyda chap amddiffynnol

· Knob Rotari y gellir ei gloi gyda graddfa

Cais:

Swyddogaethau, adran a symbolau o falf rhyddhad pwysau DBD

Mae falfiau rhyddhad pwysau DBD yn falfiau poppet a weithredir yn uniongyrchol.

Fe'u defnyddir i gyfyngu ar y pwysau mewn system hydrolig.

Mae'r falfiau'n cynnwys llawes yn bennaf (1), gwanwyn (2), poppet gyda sbŵl tampio (4) (camau pwysau 2.5 i40 MPa) neu bêl (4) (cam pwysau 63 MPa) ac elfen addasu (3). Mae gosod pwysau'r system yn anfeidrol amrywiol trwy'r elfen addasu (3). Mae'r gwanwyn (2) yn gwthio'r poppet (4) i'r sedd. Mae'r sianel P wedi'i chysylltu â'r system. Mae'r pwysau sy'n bresennol yn y system yn cael ei gymhwyso i ardal y poppet (neu'r bêl).

Os yw'r pwysau yn sianel P yn codi uwchben y falf a osodwyd yn y gwanwyn (2), mae'r poppet (4) yn agor yn erbyn y gwanwyn (2). Nawr mae llifoedd hylif pwysau yn ffurfio sianel P i mewn i sianel T. Mae strôc y poppet (4) wedi'i gyfyngu gan pin. Er mwyn cynnal gosodiadau pwysau da dros yr ystod pwysau cyfan mae'r ystod pwysau wedi'i rannu'n 7 cam pwysau. Mae un cam pwysau yn cyfateb i wanwyn penodol ar gyfer pwysau gweithredu uchaf y gellir ei osod gydag ef.

Strwythur a symbolau o falf rhyddhad pwysau dbd

Symbolau o dbd

Sylwi

1. Rhaid hidlo'r hylif. Lleiafswm mân hidlo yw 20 ㎛.

2. Rhaid i'r tanc fod yn selio i fyny a rhaid gosod hidlydd aer ar fynedfa aer.

3.Products heb is -blat wrth adael y ffatri, os oes eu hangen arnynt, archebwch yn arbennig.

Rhaid i sgriwiau gosod 4.Valve fod yn lefel dwyster uchel (Dosbarth 10.9). Dewiswch a defnyddio, nhw yn ôl y paramedr a restrir yn y llyfr sampl.

5. Mae angen garwedd yr arwyneb sy'n gysylltiedig â'r falf garwedd arwyneb yw 0.8.

6. Mae angen gorffeniad wyneb y darn paru i 0.01/100mm.
