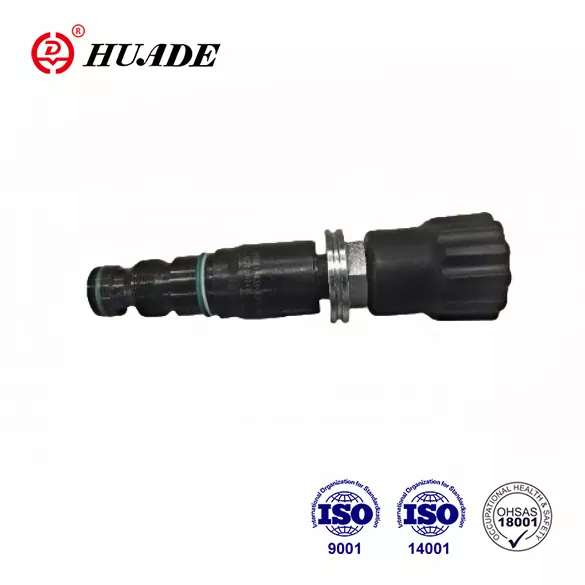

Falfiau rhyddhad pwysau db.k

Trwy gyflwyno technoleg ddatblygedig Rexroth, mae Huade Hydrulic wedi gwneud cynnydd sylweddol wrth ddylunio, gweithgynhyrchu cydrannau hydrolig ac offer integredig. Mae falfiau rhyddhad pwysau Huade® DB.K yn fwy gwydn o gymharu â chynhyrchion tebyg eraill. Gallant ddisodli'r cynhyrchion a gynigir gan Rexroth yn yr un gyfres. Er mwyn darparu cynhyrchion fforddiadwy, mae'r ffatri yn talu mwy o sylw i ymarferoldeb wrth gyflwyno mwy na 750 o offer cynhyrchu uwch o bob cwr o'r byd i sicrhau'r ansawdd. Mae'r ffatri wedi pasio ISO9001, ISO14001 ac OH SAS18001. Mae falfiau pwysau hydrolig Huade® wedi ennill cydnabyddiaeth eang yn y farchnad. Oherwydd ansawdd dibynadwy a pherfformiad sefydlog, fe'u defnyddir yn helaeth mewn amrywiol amgylchedd diwydiannol megis y peiriannau adeiladu a'r system hydrolig forol.

Paramedr Cynnyrch Falfiau Rhyddhad Pwysau DB.K

Nodwedd cynnyrch a chymhwyso falfiau rhyddhad pwysau db.k

Nodweddion:

▶ Falf cetris

▶ 4 ystodau pwysau

▶ 4 elfen addasu

. Rotari

. Llawes gyda hecsagon a chap amddiffynnol

. Bwlyn cylchdro y gellir ei gloi gyda graddfa

. Bwlyn cylchdro gyda graddfa

Cais:

Falfiau rhyddhad pwysau math db..k .. yn falfiau rhyddhad pwysau a weithredir gan beilot i'w gosod yn y cetris. Fe'u defnyddir i gyfyngu ar y pwysau mewn system hydrolig.

Swyddogaeth, adran a symbolau falfiau rhyddhad pwysau db.k

Mae gosod pwysau'r system trwy elfen addasu (4). Wrth orffwys, mae'r falfiau ar gau. Mae pwysau ym mhorthladd A yn gweithredu ar y sbŵl (1). Ar yr un pryd, mae pwysau'n cael ei basio trwy orifice (2) ymlaen i ochr wedi'i lwytho yn y gwanwyn o'r sbŵl (1) a thrwy orifice (3) i'r peilot poppet (6). Os yw'r pwysau

Yn y porthladd yn codi uwchlaw'r gwerth a osodwyd yn y gwanwyn (5), mae'r peilot poppet (6) yn agor. Bellach gall hylif lifo o ochr llwythog y gwanwyn o sbŵl (1), orifice (3), a sianel (8) i borthladd Y. Mae'r cwymp pwysau sy'n deillio o hyn yn symud sbŵl (1) gan beri i hyn agor y cysylltiad o A i B, tra bod y pwysau a osodir yn y gwanwyn (5) yn cael ei gynnal.

Cymerir dychweliad olew peilot o'r ddwy siambr gwanwyn yn allanol trwy Port Y.

Strwythur DB 10 K2-40B

Symbol

Sylwi

1. Rhaid hidlo'r hylif. Lleiafswm mân hidlo yw 20 ㎛.

2. Rhaid i'r tanc fod yn selio i fyny a rhaid gosod hidlydd aer ar fynedfa aer.

3.Products heb is -blat wrth adael y ffatri, os oes eu hangen arnynt, archebwch yn arbennig.

Rhaid i sgriwiau gosod 4.Valve fod yn lefel dwyster uchel (Dosbarth 10.9). Dewiswch a defnyddio, nhw yn ôl y paramedr a restrir yn y llyfr sampl.

5. Mae angen garwedd yr arwyneb sy'n gysylltiedig â'r falf garwedd arwyneb yw 0.8.

6. Mae angen gorffeniad wyneb y darn paru i 0.01/100mm.
