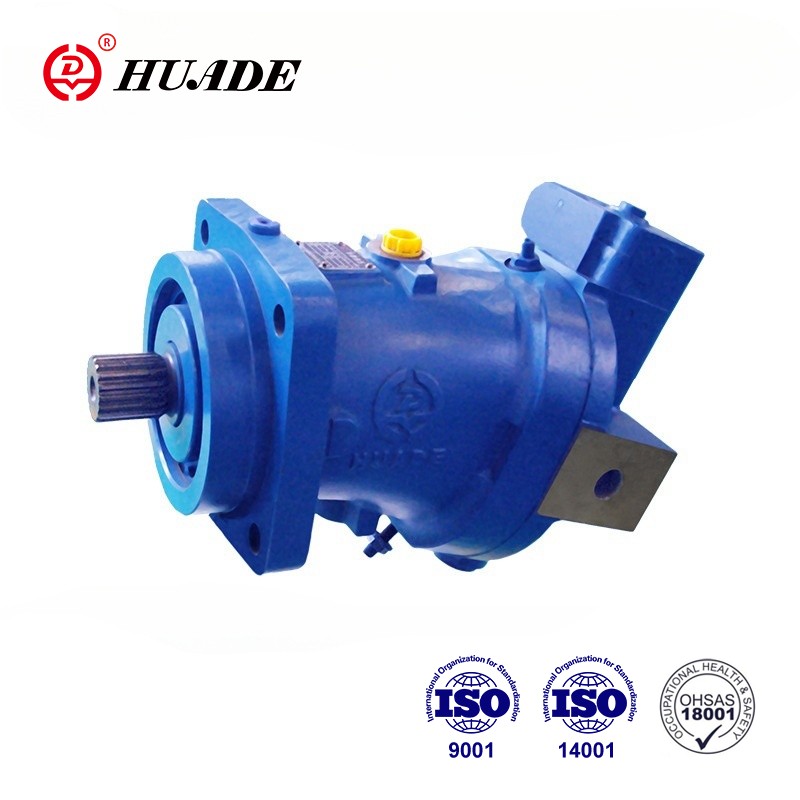

Modur Amrywiol Piston planau echelinol A6V

Dyluniwyd y modur dadleoli amrywiol A6V yn arbennig ar gyfer gyriannau hydrostatig gyda rheolyddion eilaidd. Mae cydosodiad rheoli cyflawn ar gyfer ystod troi uchaf o Vmax/Vmin=3.47 wedi'i osod. Defnyddir modur A6V Huade yn eang mewn system hydrolig offer llywio morol, system hydrolig craen slewing a system hydrolig llafn gwthio addasadwy.

Paramedr cynnyrch o Modur Amrywiol Axial Piston A6V

Data Technegol

▶ Ystod Pwysedd Gweithredu

Pwysau ym mhorth A neu B:

Pwysau enwol P_n=31.5MPa

Y wasg uchaf P_max=35MPa

Ni ddylai cyfanswm y pwysau ym mhorthladdoedd A a B fod yn fwy na 63MPa

(Pwysau unigol yn y naill borthladd ar y mwyaf.35MP)

▶ Pwysedd olew yn gollwng:

Pwysedd olew gollyngiadau uchaf a ganiateir (ym Mhorth T):

P_abs= 0.2MP

▶ Amrediad Tymheredd Hylif:

t_min= - 25 ℃

t_max= +80 ℃

▶ Ystod gludedd:

V_min=10mm²/s

V_max=(am gyfnodau byr)1000mm²/s

▶ Gludedd Gweithredu Gorau:

V_optio=16-36mm²/s

▶ Argymhelliad Hylif

Gweithredu Argymhellir

Tymheredd gradd gludedd i ystod DIN51519 ISO(VG)

Nodwedd Cynnyrch A Chymhwyso Modur Amrywiol Piston Echelinol A6V

Nodweddion:

▶ Amrediad rheoli mawr gyda thrawsyriannau hydrostatig.

▶ Rheoliad rheoli eilaidd gyda dyfeisiau rheoli amrywiol

▶ Mwy o allbwn mwyaf. cyflymder yn lleihau ongl troi

▶ Arbed costau oherwydd y posibilrwydd o ddefnyddio pympiau llai

▶ Yn dileu'r gyriannau gêr cymhareb amlgyflymder.

▶ Dwysedd pŵer uchel.

▶ Safle mowntio dewisol

▶ Effeithlon uchel.

▶ Nodweddion cychwyn rhagorol.

▶ Inertia isel.

Cais:

Mae modur newidyn echelinol piston A6V wedi'i gynllunio ar gyfer cylchedau agored a chaeedig.
