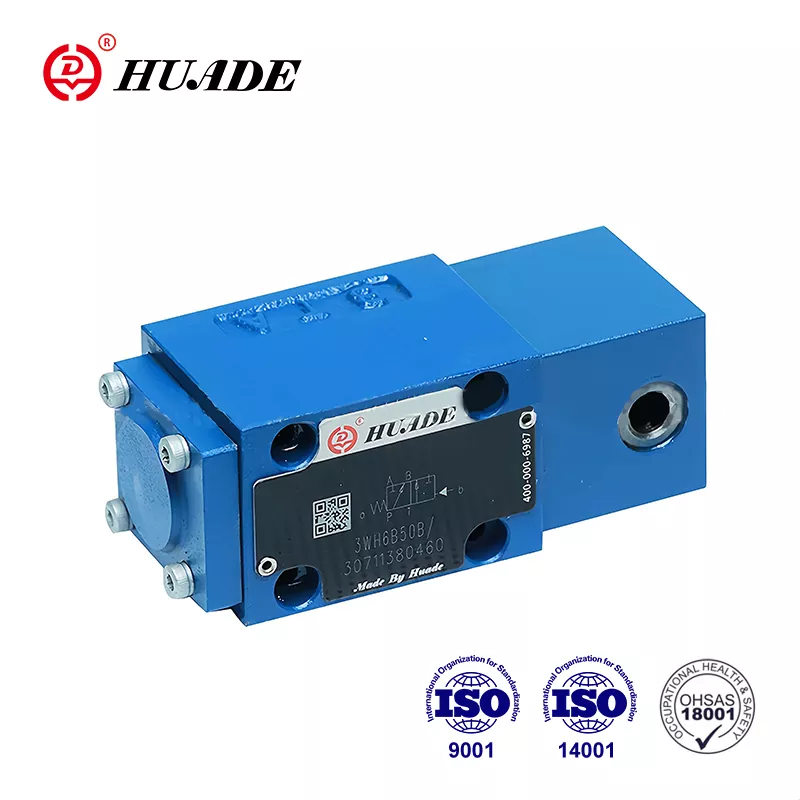

Falf rheoli cyfeiriadol wh
  • Falf rheoli cyfeiriadol whFalf rheoli cyfeiriadol wh

Falf rheoli cyfeiriadol wh

• Nodweddion Cynnyrch: Falf sbwlio uniongyrchol a weithredir, dyluniad sy'n gydnaws â Rexroth sy'n gydnaws â Rexroth gyda Rexroth gydag opsiynau cadw
• Manylebau: Maint 6/10, pwysau uchaf 31.5mpa, llifwch hyd at 60/120 l/min, mowntio is-blat ISO4401/cetop-rp121h
• Cymwysiadau: systemau hydrolig morol, rheolaeth llif diwydiannol ar gyfer gweithrediadau stopio/cychwyn/cyfeiriad

Fel gwneuthurwr blaenllaw yn niwydiant hydrolig Tsieina, mae Huade Hydrolic wedi cael dau brofiad cydweithredu tymor hir gyda Rexroth. Mae math falf rheoli cyfeiriadol Huade® WH yn fwy datblygedig mewn technoleg ac yn fwy gwydn na'r cynhyrchion tebyg yn y llinell hon. Mae Huade yn gweithredu mwy na 750 darn o offer cynhyrchu uwch a fewnforir o bob cwr o'r byd i sicrhau ansawdd uchel cynhyrchion hydrolig. Mae'n fwy datblygedig mewn technoleg ac yn fwy gwydn na'r cynhyrchion tebyg yn y llinell hon. Daw'r ffatri i'r Safonau Rhyngwladol, sef, ISO9001, ISO14001 ac OH SAS18001. Defnyddir y gyfres o falfiau cyfeiriadol a gynhyrchir gan Huade Hydrolic yn helaeth mewn system hydrolig forol. Mae gan Huade grŵp cwsmeriaid enfawr yn y diwydiant morol.

Paramedr cynnyrch y falf rheoli cyfeiriadol wh

Maint

6

10

Pwysau max.operating

Porthladdoedd A, B, P (MPA)

i 31.5

Port T (MPA)

i 16

Gyda symbolau rhaid defnyddio porthladd A a B fel porthladd gollyngiadau
Os yw'r pwysau gweithredu yn fwy na 16.0 MPa

Llif Max (L/MIN)

hyd at 60

hyd at 120

Yn gweithredu i lifo
(Safle sbwlio 0)

Symbol q6%o ardal drawsdoriadol enwol

Symbol w, 3% o'r ardal drawsdoriadol enwol

Hylif

Olew mwynol neu ester ffosffad

Ystod tymheredd hylif pwysau (℃))

-20 ~+80

Ystod gludedd (mm2/s)

2.8 ~ 500

Pwysau (kg)

1 silindr gweithredu

tua.2

Tua.3.5

2 Silindr Gweithredol

oddeutu.2.2

Tua.4.5

Pwysau Plot (MPA)

mini

0.6 i 1> pwysau tanc

0.5

Max

20

6


Nodwedd cynnyrch a chymhwyso falf rheoli cyfeiriadol wh

Nodweddion:

▶ Falf sbwlio cyfeiriadol a weithredir yn uniongyrchol

▶ Dau falf safle gyda therfyn strôc yn ddewisol

▶ Mowntio is -blat

▶ Patrwm mowntio i DIN 24 340 Ffurf A, ISO 4401 a CETOP - RP 121H


Cais:

Mae falfiau yn falfiau sbwlio cyfeiriadol hydrolig. Fe'u defnyddir ar gyfer rheoli stop, cychwyn a chyfeiriad llif

Swyddogaethau, adran o'r falf rheoli cyfeiriadol wh

Mae'r falfiau cyfeiriadol yn cynnwys tai yn bennaf (1), un neu ddwy elfen weithredol (2) (yn hydrolig, silindr sy'n gweithredu'n niwmatig), y sbŵl rheoli (3), yn ogystal ag un neu ddau o ffynhonnau dychwelyd (4).

Wrth orffwys mae'r sbŵl reoli (3) yn cael ei gadw yn y canol neu'r man cychwyn gan y ffynhonnau dychwelyd (3) (ac eithrio falf impulse).

Mae'r sbŵl rheoli (3) yn cael ei wthio i'r safle newid gofynnol gan yr elfennau gweithredu.

Gyda gosodiad, teip ..of/.

Mae falfiau cyfeiriadol a weithredir yn hydrolig neu'n niwmatig hefyd ar gael fel falfiau 2 safle gyda gosodiad (5). Pan ddefnyddir yr elfennau gweithredu â gosodiad, gellir cloi pob safle newid.


Heb ddychwelyd y gwanwyn, heb fod yn dda, teipiwch..o/.

Wrth ddefnyddio elfennau gweithredu heb ddychwelyd y gwanwyn a heb eu gosod, nid oes safle newid diffiniedig wrth orffwys.


Diagram strwythur



Llindag cetris

Yna mae angen defnyddio llindag cetris pan yn ystod y gweithdrefnau newid yn yr amodau gweithredu penodol mae llifoedd yn digwydd sy'n fwy na therfynau perfformiad y falf.

Mae wedi'i blygio i mewn i sianel-p y falf gyfeiriadol.
