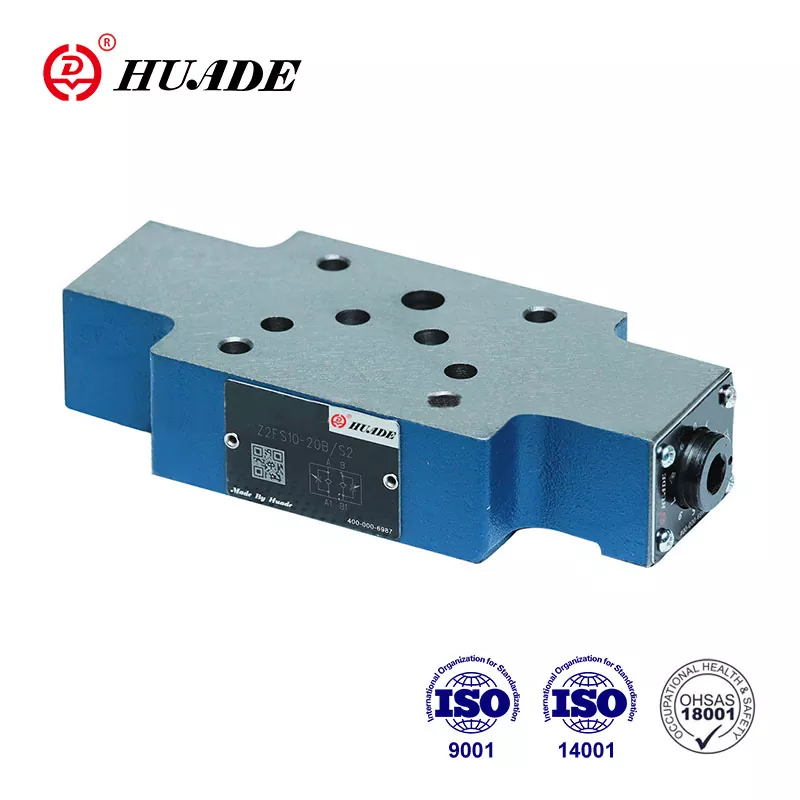

Falf Gwirio Throttle Z2FS 10-5

Mae math falf throttle/gwirio dwbl Z2FS 10...-30B/... mewn dyluniad plât rhyngosod.  Defnyddir y falf llif hwn ar gyfer rheoli mesurydd i mewn neu allan metr. Gall ddisodli'r gyfres Z2FS 10-5-3X a gynigir gan Rexroth oherwydd dau gydweithrediad hirdymor gyda Rexroth. Gellir hefyd addasu pecynnu cynnyrch falfiau sbardun Z2FS 10-5, megis pecynnu plastig gwrth-ddŵr, carton safonol, neu becynnu pren haenog.

Paramedr cynnyrch o Falf Gwirio Throttle Z2FS 10-5

Nodwedd Cynnyrch A Chymhwyso Falf Gwirio Throttle Z2FS 10-5

Nodweddion:

▶ Falf plât rhyngosod

▶ Patrwm cludo i DIN 24 340 o A, ISO 4401 a CETOP - RP 121 H

▶ Ar gyfer cyfyngu ar lif hylif prif neu beilot 2 borthladd gwasanaeth

▶ 3 elfen addasu

. Cnob cylchdro cloadwy gyda graddfa

. Gwerthyd gyda hecsagon mewnol a graddfa

. bwlyn Rotari gyda graddfa

▶ Ar gyfer rheoli mesurydd i mewn neu allan metr

Cais:

Defnyddir falf wirio sbardun dwbl Z2FS 10-5 i gyfyngu ar y prif lif neu lif peilot o un neu ddau o borthladdoedd gwasanaeth. Mae dwy falf throtl/gwirio wedi'u trefnu'n gymesur yn cyfyngu'r llif i un cyfeiriad ac yn caniatáu llif rhydd i'r cyfeiriad arall.

Toriad a symbol Falf Gwirio Throttle Z 2 FS 10-5

Ar gyfer hylif rheoli metr i mewn, mae hylif yn mynd o borth A1 i borthladd A2 trwy'r pwynt sbardun (1), sy'n cael ei wneud hyd at y sedd falf (2) a'r sbŵl throtling (3.1). Gellir addasu'r sbŵl sbardun (3.1) yn echelinol trwy'r werthyd (4), gan ganiatáu i'r pwynt throtling (1) gael ei addasu. Ar yr un pryd mae'r hylif ym mhorth A1 yn cyrraedd ochr y sbŵl (6) trwy dyllu (5). mae'r pwysedd sy'n bresennol yn ogystal â grym y sbŵl yn dal y sbŵl sbardun (3.1) yn ei leoliad ysgogol. Mae llif sy'n llifo'n ôl o'r porthladd gwasanaeth B2 yn symud y sbŵl sbardun (3.2) yn erbyn y sbŵl (7) gan achosi'r falf i weithredu fel falf wirio a chaniatáu llif rhydd. Yn dibynnu ar y ffordd y mae'r falf wedi'i gosod, gellir trefnu'r effaith throtlo fel rheolydd mesurydd i mewn neu fesurydd allan.

Cyfyngu ar y prif lif hylif

Er mwyn newid cyflymder actuator (prif lif hylif), gosodir y falf throttle / gwirio dwbl rhwng y falf cyfeiriadol a'r is-blat.

Cyfyngu ar y llif hylif peilot

Mewn falfiau rheoli cyfeiriadol a weithredir gan beilot, gosodir y falf wirio dwbl / throtl fel addasiad tagu peilot (llif hylif peilot). Mae wedi'i osod rhwng y brif falf a'r falf peilot.

Strwythur y falf throtl dwbl/gwirio, Math Z 2 FS 10-5- 30B

Symbol o Z 2 FS 10 - 30B
