Falf gwirio llindag z2fs 6
  • Falf gwirio llindag z2fs 6Falf gwirio llindag z2fs 6
  • Falf gwirio llindag z2fs 6Falf gwirio llindag z2fs 6
  • Falf gwirio llindag z2fs 6Falf gwirio llindag z2fs 6

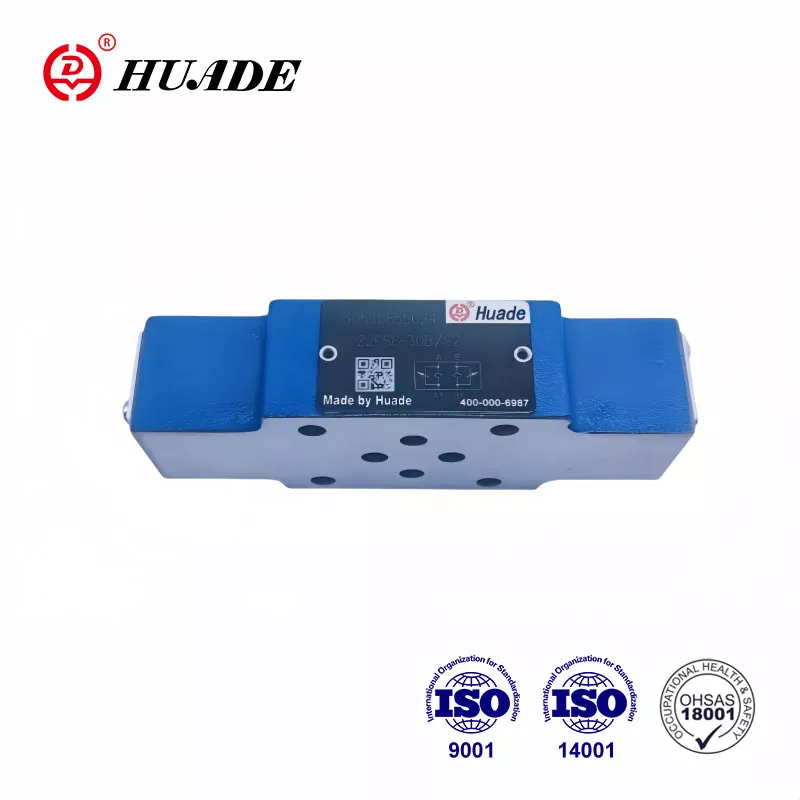

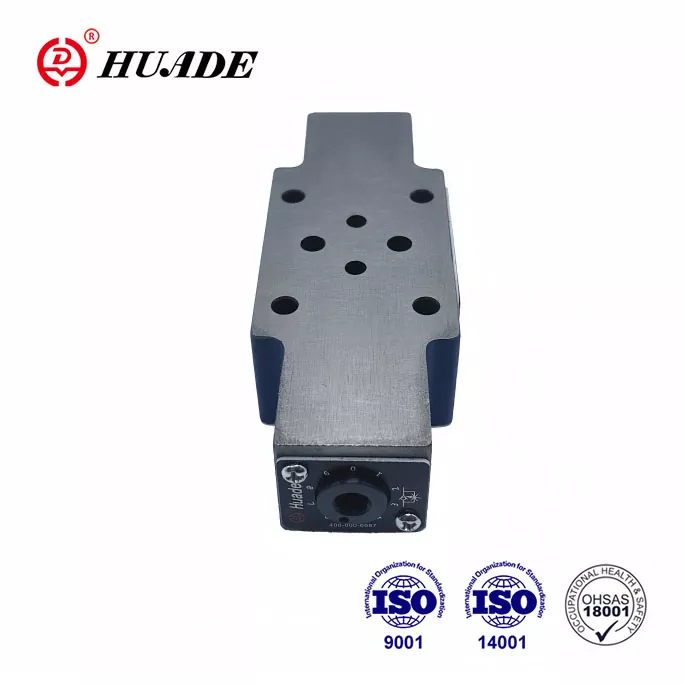

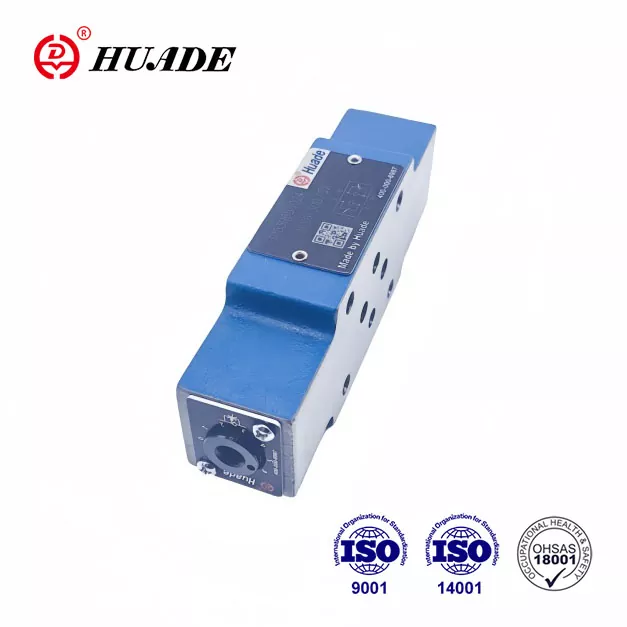

Falf gwirio llindag z2fs 6

• Nodweddion y Cynnyrch: Falf Throttle/Check Double, Dylunio Plât Sandwich, perfformiad sy'n gydnaws â Rexroth
• Manylebau: Cyfres Z2FS 6, llif uchaf 80-350 L/min, pwysau gweithio hyd at 35 MPa
• Cymwysiadau: Cyfyngu Llif Prif/Peilot, Rheolaeth Mesurydd i Mewn/Mesurydd mewn Systemau Hydrolig

Mae falfiau math z 2 fs 6 yn falfiau llindag dwbl/gwirio wrth ddylunio plât rhyngosod. Mae'r falf hon yn addas ar gyfer cynulliad pentyrru fertigol ac fe'i defnyddir ar gyfer rheolaeth mesurydd mewnfa neu allfa. O ganlyniad i ddau gydweithrediad tymor hir â Rexroth, mae'r sbardun hwn Z2FS 6 yn cyfateb i rexroth mewn perfformiad a gall ddisodli cyfres Rexroth® Z2FS6 3XB. Mae'n ddewis arall fforddiadwy ar gyfer rexroth.

Paramedr Cynnyrch y Falf Gwirio Throttle Z2FS 6

Data technegol (ar gyfer cymwysiadau y tu allan i'r paramedrau hyn, ymgynghorwch â ni!)

Maint

6

16

22

Llif uchaf (l/min)

80

250

350

Pwysau gweithio uchaf (MPA)

31.5

35

Hylif pwysau

Olew mwynol (ar gyfer sêl NBR), neu ester ffosffad (ar gyfer sêl fpm)

Ystod gludedd (mm ²/s)

10 i 800

Ystod Tymheredd Hylif (℃)

-30 i+80


Nodwedd cynnyrch a chymhwyso falf gwirio llindag z2fs 6

Nodweddion:

Design plât brechdan

▶ Patrwm porthi i DIN 24 340, o A, ISO 4401 a CETOP - RP 121H

▶ Cyfyngu llif y prif neu beilot gyda dau borthladd gwasanaeth

▶ Mesurydd i mewn neu reolaeth allan.


Cais:

Defnyddir falfiau gwirio Throttle Z2FS 6 i gyfyngu ar brif neu dreialu llif olew mewn un neu ddau o borthladdoedd gwasanaeth.

Adran a symbol o falf gwirio llindag z2fs 6

Mae dau falf llindag/gwirio a drefnwyd yn gymesur yn cyfyngu llif terfyn (trwy sbŵls llindag y gellir eu haddasu) i un cyfeiriad ac yn caniatáu llif dychwelyd yn rhydd i'r cyfeiriad arall.

Prif lif yn cyfyngu

Mae'r falf llindag/gwirio dwbl wedi'i gosod rhwng y falf gyfeiriadol a'r is -blat i newid cyflymder actuator (prif gyfyngiad llif).

Cyfyngu Llif Peilot

Yn achos falfiau cyfeiriadol a weithredir gan beilot, gellir defnyddio'r falf llindag/gwirio dwbl fel addasiad tagu peilot (cyfyngu llif peilot). Yn yr achos hwn, mae wedi'i osod rhwng y brif falf a'r falf beilot.

Strwythur Falf Throttle/Gwirio Dwbl, Math Z2FS6 30B


Egwyddor systemau hydrolig
