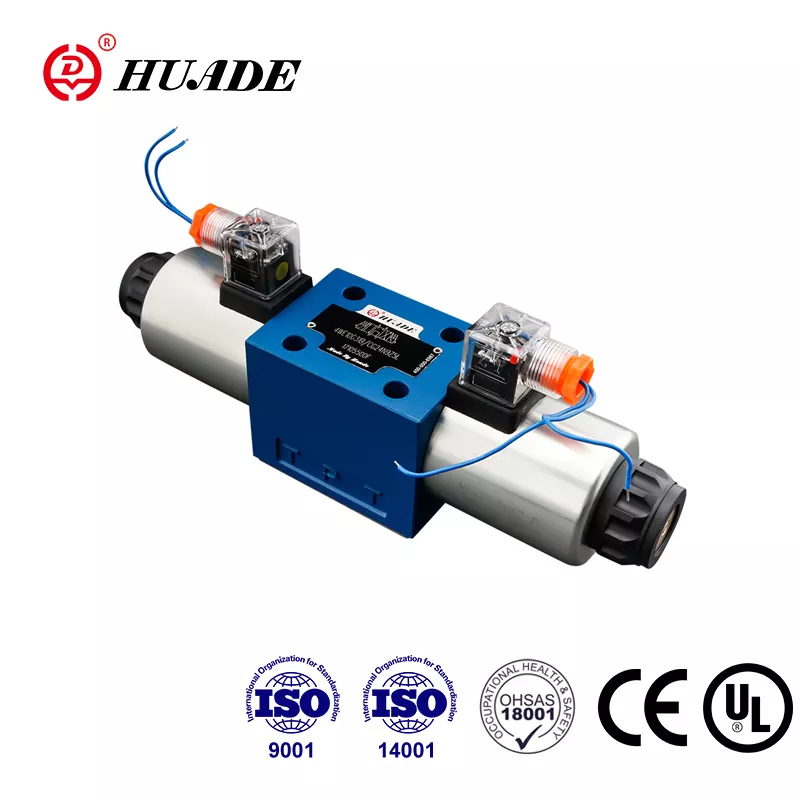

Mae'r falfiau hyn ym mhobman o'n cwmpas. Fe welwch nhw mewn cloddwyr yn cloddio sylfeini, fforch godi yn symud blychau mewn warysau, a hyd yn oed mewn systemau rheoli awyrennau. Heb y falfiau hyn, byddai peiriannau trwm yn amhosibl eu rheoli.
Sut Mae'r Falfiau Hyn yn Gweithio?
Y Prif Rannau
Mae gan bob falf rheoli cyfeiriadol hydrolig dair rhan allweddol sy'n gweithio gyda'i gilydd:
1. Corff Falf
Mae'r corff falf fel y tŷ lle mae popeth yn digwydd. Fe'i gwneir fel arfer o ddeunyddiau cryf fel dur neu alwminiwm. Y tu mewn, mae tyllau wedi'u drilio'n ofalus o'r enw porthladdoedd. Mae gan y porthladdoedd hyn enwau arbennig:
- porthladd P:Lle mae hylif dan bwysau yn dod i mewn
- T porthladd:Lle mae hylif yn dychwelyd i'r tanc
- Porthladdoedd A a B:Lle mae hylif yn mynd i symud silindrau neu foduron
2. Elfen Reoli
Dyma'r rhan symudol sy'n cyfeirio'r hylif mewn gwirionedd. Mae dau brif fath:
Sbwlio:Darn crwn, llithro sy'n edrych fel pensil gydag adrannau ehangach. Wrth iddo lithro yn ôl ac ymlaen, mae'n agor ac yn cau gwahanol lwybrau ar gyfer yr hylif.
Poppet:Darn siâp côn sy'n gweithio fel corc mewn potel. Mae'n selio'n dynn iawn pan fydd ar gau ond gall agor i ollwng hylif drwodd.
3. Actuator
Dyma beth sy'n symud yr elfen reoli. Mae mathau cyffredin yn cynnwys:
- Sbardunau sy'n gwthio'r falf yn ôl i safle diogel
- Solenoidau (magnetau trydan) sy'n symud wrth gael eu pweru
- liferi â llaw ar gyfer gweithredu â llaw
- Rheolaethau peilot sy'n defnyddio pwysau'r system ei hun
Sut mae Hylif yn Llif
Gadewch i ni ddefnyddio enghraifft syml gyda silindr hydrolig:
Safle Niwtral:Pan fydd y falf yn y safle canol, mae'r silindr yn aros. Yn dibynnu ar ddyluniad y falf, efallai y bydd hylif yn cael ei rwystro neu ei ganiatáu i ddychwelyd i'r tanc.
Ymestyn y swydd:Mae'r falf yn cysylltu'r porthladd pwysau (P) i borthladd A, gan anfon hylif i ymestyn y silindr. Ar yr un pryd, mae hylif o ochr arall y silindr yn llifo yn ôl trwy borth B i'r tanc (T).
Safle tynnu'n ôl:Nawr mae'r falf yn newid. Mae pwysau'n mynd i borth B i dynnu'r silindr yn ôl, tra bod hylif yn dychwelyd o borth A i'r tanc.
Mathau o Falfiau Rheoli Cyfeiriadol Hydrolig
Trwy Ddyluniad Mewnol
Falfiau Sbwlio
Dyma'r math mwyaf cyffredin. Mae'r sbŵl yn llithro y tu mewn i'r corff falf i greu gwahanol lwybrau llif.
Pwyntiau da:
- Yn gallu trin gweithrediadau cymhleth gyda sawl safle
- Gwrthwynebiad isel i lif hylif
- Amlbwrpas a ddefnyddir yn eang
Ddim cystal:
- Mae bylchau bach yn caniatáu rhywfaint o hylif i ollwng yn fewnol
- Gall fynd yn sownd os yw'r hylif yn fudr
Falfiau Poppet
Mae'r rhain yn defnyddio elfennau siâp côn neu bêl sy'n selio'n dynn yn erbyn sedd.
Pwyntiau da:
- Nid oes bron unrhyw ollyngiad mewnol
- Gweithiwch yn dda gyda hylif budr
- Gwych ar gyfer dal llwythi trwm
Ddim cystal:
- Cyfyngedig i swyddogaethau syml ymlaen/oddi ar
- Angen mwy o rym i weithredu
Gan Sut Maent yn cael eu Gweithredu
Falfiau â llaw:Wedi'i weithredu â llaw gan ddefnyddio liferi, nobiau, neu fotymau. Syml a dibynadwy, ond mae angen i rywun fod yno i'w gweithredu.
Falfiau Solenoid:Defnyddiwch bŵer trydan i weithredu. Mae'r rhain yn berffaith ar gyfer systemau awtomataidd a gellir eu rheoli gan gyfrifiaduron.
Falfiau a Weithredir gan Beilot:Defnyddiwch bwysau hydrolig y system ei hun i symud y brif falf. Mae hyn fel defnyddio falf fach i reoli falf fawr - gwych ar gyfer cymwysiadau llif uchel.
Trwy Drachywiredd Rheolaeth
Falfiau ymlaen / i ffwrdd:Switsys syml sydd naill ai'n gwbl agored neu wedi'u cau'n llawn. Fel switsh golau - mae naill ai ymlaen neu i ffwrdd.
Falfiau cymesur:Gall y rhain agor yn rhannol, fel switsh pylu ar gyfer goleuadau. Po fwyaf y byddwch chi'n troi'r signal rheoli i fyny, y mwyaf y bydd y falf yn agor. Mae hyn yn rhoi rheolaeth cyflymder llyfn i chi.
Falfiau Servo:Y math mwyaf manwl gywir, a ddefnyddir mewn cymwysiadau sydd angen rheolaeth hynod gywir, fel awyrennau neu offer gweithgynhyrchu manwl gywir.
Nodweddion a Manylebau Pwysig
Swyddogaethau'r Ganolfan
Ar gyfer falfiau sbwlio, mae'r hyn sy'n digwydd yn y sefyllfa niwtral (canol) yn bwysig iawn:
Canolfan ar gau:Mae pob porthladd wedi'i rwystro. Mae hyn yn cloi'r silindr yn ei le ond yn gwneud i'r pwmp weithio'n galetach.
Canolfan Agored:Mae'r porthladd pwysau yn cysylltu â'r tanc. Mae hyn yn arbed ynni trwy adael i'r pwmp redeg heb bwysau, ond gallai'r silindr ddrifftio.
Canolfan Tandem:Cyfaddawd sy'n arbed rhywfaint o ynni tra'n darparu gwell dal llwyth.
Rhifau Perfformiad Allweddol
- Graddio pwysau:Faint o bwysau y gall y falf ei drin yn ddiogel. Fel arfer yn cael ei fesur mewn PSI neu bar.
- Cyfradd Llif:Faint o hylif y gall fynd drwyddo bob munud. Fel arfer yn cael ei fesur mewn galwyni y funud (GPM) neu litrau y funud.
- Amser ymateb:Pa mor gyflym y mae'r falf yn ymateb i signal rheoli. Pwysig ar gyfer ceisiadau sydd angen symudiadau cyflym.
- Gostyngiad pwysau:Faint o bwysau sy'n cael ei golli wrth i hylif lifo drwy'r falf. Mae is yn well ar gyfer effeithlonrwydd.
Symbolau Falf a Safonau
Mae peirianwyr yn defnyddio symbolau arbennig i ddangos falfiau mewn diagramau hydrolig. Mae'r symbolau hyn yn dilyn safonau rhyngwladol (ISO 1219) felly gall peirianwyr ledled y byd eu deall.
Mae symbol falf yn dangos:
- Blychau yn cynrychioli pob safle
- Saethau yn dangos llwybrau llif
- Llinellau gyda marciau T yn dangos llwybrau wedi'u blocio
- Llythrennau (P, T, A, B) yn nodi'r porthladdoedd
- Symbolau ar gyfer ffynhonnau a solenoidau
Er enghraifft, mae "falf 4/3" yn golygu 4 porthladd a 3 safle.
Cymwysiadau Cyffredin
Offer Adeiladu
Mae cloddwyr yn defnyddio falfiau rheoli cyfeiriadol lluosog i weithredu'r ffyniant, y fraich, y bwced a'r traciau yn annibynnol. Mae gweithredwyr yn defnyddio ffyn rheoli sy'n anfon signalau i falfiau cymesurol ar gyfer rheolaeth esmwyth.
Gweithgynhyrchu
Mae llinellau cydosod yn defnyddio'r falfiau hyn i reoli breichiau robotig, gweisg a systemau cludo. Mae falfiau a weithredir gan solenoid yn ymateb i orchmynion cyfrifiadurol ar gyfer amseriad manwl gywir.
Amaethyddiaeth
Mae tractorau modern yn defnyddio blociau falf cymesurol i reoli offer fel erydr a chynaeafwyr. Mae rhai systemau hyd yn oed yn integreiddio â GPS ar gyfer gwaith maes awtomataidd.
Awyrofod
Mae awyrennau'n defnyddio falfiau servo hynod ddibynadwy ar gyfer rheolyddion hedfan. Rhaid i'r falfiau hyn weithio'n berffaith hyd yn oed mewn amodau eithafol.
Gwneuthurwyr Gorau
Bosch Rexroth:Yn adnabyddus am falfiau o ansawdd uchel gyda galluoedd electroneg a monitro uwch.
Parker Hannifin:Yn cynnig ystod eang o falfiau diwydiannol sylfaenol i falfiau offer symudol arbenigol.
Eaton (Vickers):Yn enwog am falfiau dyletswydd trwm sy'n para am amser hir mewn amodau anodd.
Danfoss:Yn arbenigo mewn hydroleg symudol a systemau ynni-effeithlon.
HYDAC:Yn adnabyddus am falfiau cetris cryno a datrysiadau manifold arferol.
Gosod a Chynnal a Chadw
Dewis y Falf Cywir
Ystyriwch y ffactorau hyn:
- Gofynion pwysau a llif: Cydweddwch anghenion eich system
- Math o reolaeth: Ymlaen / i ffwrdd ar gyfer tasgau syml, yn gymesur ar gyfer cyflymder amrywiol
- Amgylchedd: Dewiswch seliau a haenau sy'n addas ar gyfer eich amodau
- Diogelwch: Dewiswch swyddogaethau canolfan sy'n darparu gweithrediad diogel
Problemau ac Atebion Cyffredin
Falf ddim yn gweithredu:
- Gwiriwch gysylltiadau trydanol ar falfiau solenoid
- Gwirio pwysedd hydrolig digonol ar gyfer falfiau a weithredir gan beilot
- Chwiliwch am rwystrau mecanyddol
Gweithrediad araf neu anghyson:
- Glanhewch neu ailosod hylif hydrolig budr
- Gwiriwch am aer yn y system
- Archwiliwch am gydrannau falf sydd wedi treulio
Gollyngiadau Allanol:
- Amnewid seliau a gasgedi sydd wedi treulio
- Gwiriwch gwastadrwydd arwyneb mowntio
- Gwirio trorym bollt priodol
Arferion Gorau
Gosod:
- Cadwch bopeth yn lân yn ystod y gosodiad
- Defnyddiwch gasgedi priodol a chyfansoddion selio
- Tynhau bolltau i werthoedd trorym penodedig
Gweithredu:
- Dechreuwch gyda gwasgedd isel i wirio swyddogaeth sylfaenol
- Monitro tymheredd a gwasgedd system
- Cadwch hylif hydrolig yn lân gyda hidliad cywir
Cynnal a Chadw:
- Profwch weithrediad falf yn rheolaidd
- Newid hylif hydrolig yn ôl yr amserlen
- Cadw cofnodion cynnal a chadw manwl
Tueddiadau'r Dyfodol
Mae'r diwydiant falf hydrolig yn parhau i esblygu:
Falfiau Smart:Mae falfiau newydd yn cynnwys synwyryddion ac electroneg a all adrodd ar eu cyflwr a'u perfformiad. Mae hyn yn helpu i ragweld pryd mae angen cynnal a chadw.
Effeithlonrwydd Ynni:Mae gweithgynhyrchwyr yn datblygu falfiau sy'n gwastraffu llai o ynni, gan helpu i leihau costau gweithredu ac effaith amgylcheddol.
Integreiddio:Mae falfiau'n dod yn fwy cryno ac wedi'u hintegreiddio â chydrannau system eraill, gan leihau pwyntiau gollwng ac amser gosod.
Rheolaeth Ddigidol:Mae mwy o falfiau wedi'u cynllunio i weithio gyda systemau rheoli digidol a rhwydweithiau Rhyngrwyd Pethau (IoT).
Mae falfiau rheoli cyfeiriadol hydrolig yn gydrannau hanfodol sy'n gwneud peiriannau modern yn bosibl. O falfiau ymlaen / i ffwrdd syml i systemau servo soffistigedig, mae'r dyfeisiau hyn yn trosi signalau trydanol neu fecanyddol yn bŵer hydrolig rheoledig.
Mae deall sut mae'r falfiau hyn yn gweithio, eu gwahanol fathau, a sut i'w dewis a'u cynnal yn hanfodol i unrhyw un sy'n gweithio gyda systemau hydrolig. Wrth i dechnoleg ddatblygu, mae'r falfiau hyn yn dod yn fwy craff, yn fwy effeithlon, ac yn fwy integredig â systemau rheoli digidol.
P'un a ydych chi'n gweithredu offer trwm, yn dylunio systemau awtomeiddio, neu'n cynnal a chadw peiriannau hydrolig, bydd gwybodaeth am falfiau rheoli cyfeiriadol yn eich helpu i weithio'n fwy effeithiol a diogel.
Trwy ddewis y falf gywir ar gyfer eich cais a'i gynnal yn iawn, gallwch sicrhau gweithrediad dibynadwy a bywyd gwasanaeth hir. Yr allwedd yw deall eich gofynion system a'u paru â'r dechnoleg falf briodol.
Cofiwch, pan fyddwch yn ansicr, ymgynghorwch ag arbenigwyr system hydrolig neu weithgynhyrchwyr falf. Gallant ddarparu arweiniad penodol ar gyfer eich anghenion cais unigryw a helpu i sicrhau'r perfformiad system gorau posibl.
