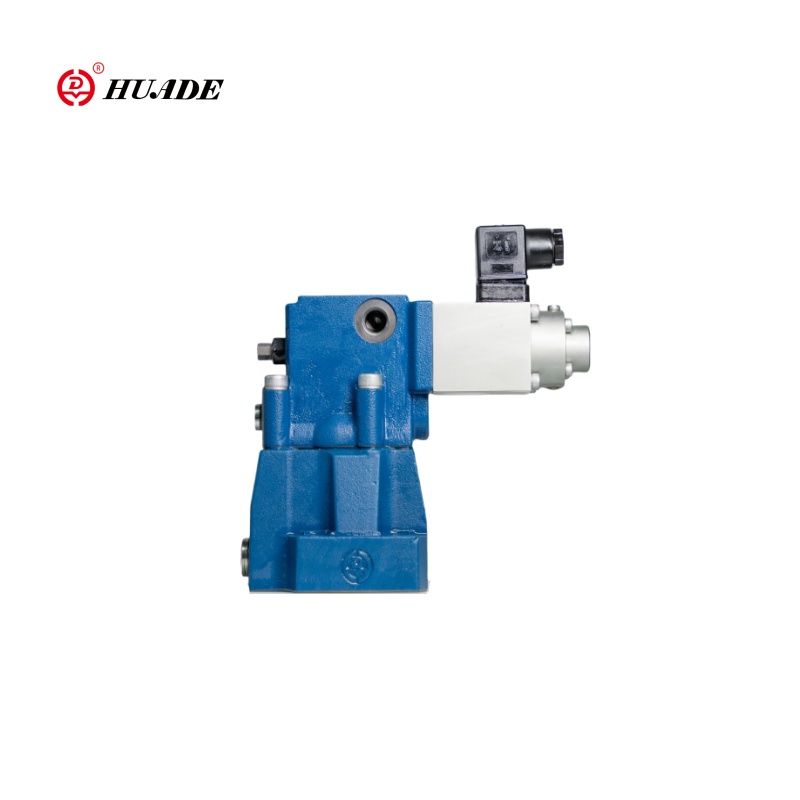

Mae mathau lleihau pwysau cyfrannol Huade yn DRE yn falfiau lleihau pwysau a weithredir gan beilot. Fe'u defnyddir ar gyfer lleihau pwysau gweithio.
Mae Falf sy'n lleihau pwysau cyfrannol DRE yn y bôn yn cynnwys y falf beilot (1) gyda solenoid cyfrannol (2) prif falf (3) gyda phrif gynulliad sbwlio (4), yn ogystal â falf gwirio dewisol (5).
| Hydrolig | ||
| Pwysau max.Setting (MPA) | porthladdoedd a a b | 31.5 |
| Porthladd y | ewch i'r tanc. Dim pwysau | |
| Pwysau max.Setting, ar gyfer porthladd A (MPA) | Yr un peth â sgôr pwysau | |
| Min.Setting Pressure.For Port A (MPA) | Bod yn gysylltiedig â "Q". (gweler cromliniau) | |
| Llinoledd (%) | ± 3.5 | |
| Ailadroddadwyedd (%) | <± 2 | |
| Hysteresis | Gyda quiver ± 2.5% pmax.without quiver ± 4.5% pmax | |
| Hylifau | Olew Mwynau (ar gyfer sêl NBR), ester ffosffad (ar gyfer sêl fpm) | |
| Ystod gludedd (mm2/s) | 2.8 i380 | |
| Ystod Tymheredd Hylif (℃) | -20 i +70 | |
| Nhrydanol | ||
| Foltedd cyflenwi | DC | |
| Cyfredol min.control (a) | 0.1 | |
| Max.Control Current (a) | 0.8 | |
| Gwrthiant coil (ω) | hen falf yn 20 ℃ yw 19.5, y falf max.warm yw 28.8 | |
| Nyletswydd | pharhaus | |
| Tymheredd Max.Condition (℃) | 50 | |
| Inswleiddio i DIN 40 050 | Ip65 | |
| Mwyhadur Cysylltiedig | Connecter plug-in | |
| Opplifier Trydanol | VT_2000: 40 (gyda'i gilydd yn darparu) | |
Nodweddion:
▶ Max.pressure dewisol yn amddiffyn
▶ Falf gwirio dewisol rhwng A a B.
▶ Falf a ddefnyddir i leihau pwysau gweithio
▶ Ar gyfer mowntio is -blat
▶ Falf ac electroneg o un scurce
Cais:
Mae gan falf lleihau pwysau cyfrannol DRE/DREM strwythur syml, gosod a difa chwilod cyfleus, capasiti llif cryf, colli pwysau bach, ailadroddadwyedd da a llinoledd, ac mae'n addas ar gyfer achlysuron sydd â llif system fawr. Fe'i defnyddir yn helaeth mewn offer peiriant, diwydiant ysgafn, meteleg, adeiladu llongau, peirianneg, mwyngloddio, awyrofod a meysydd eraill.
Teipiwch dre ...
Mae gosod y pwysau ym mhorthladd A yn dibynnu ar y foltedd sy'n bresennol yn y solenoidau cyfrannol (2).
Wrth orffwys, heb unrhyw bwysau ym mhorthladd B mae'r gwanwyn yn dal y prif sbŵl (4) yn ei safle cychwyn. Mae'r cysylltiad o B i A ar gau, mae naid cychwyn, felly, yn cael ei osgoi.
Mae'r pwysau ym mhorthladd A yn gweithredu trwy gysylltiad ar ardal y prif sbŵl.
Mae'r olew peilot yn cael ei gymryd o borthladd A (ns 10) neu borthladd B (ns 20,30) ac mae'n mynd trwy'r cysylltiad â'r rheolydd llif cyson, sy'n dal y llif olew peilot yn gyson yn annibynnol ar ostyngiadau pwysau rhwng porthladdoedd A a B. O'r rheolydd llif cyson mae'r llif olew peilot yn pasio i siambr y gwanwyn, trwy ddau gysylltiad, trwy sedd falf i'r porthladd ac oddi yno.
Diffinnir y pwysau sy'n ofynnol ym mhorthladd A yn y mwyhadur perthnasol.
Symbolau o bwysau cyfrannol yn lleihau falf dre
