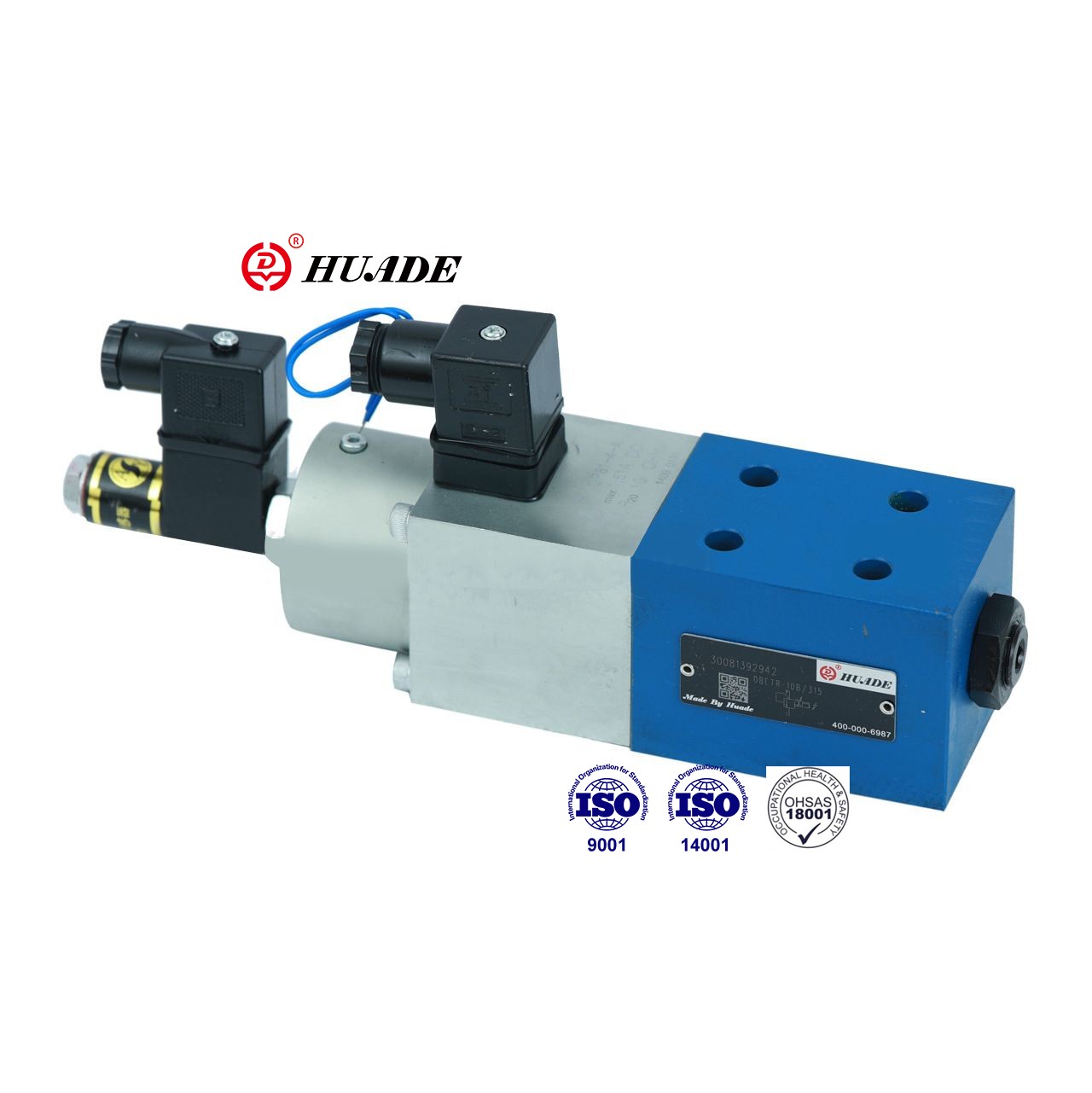

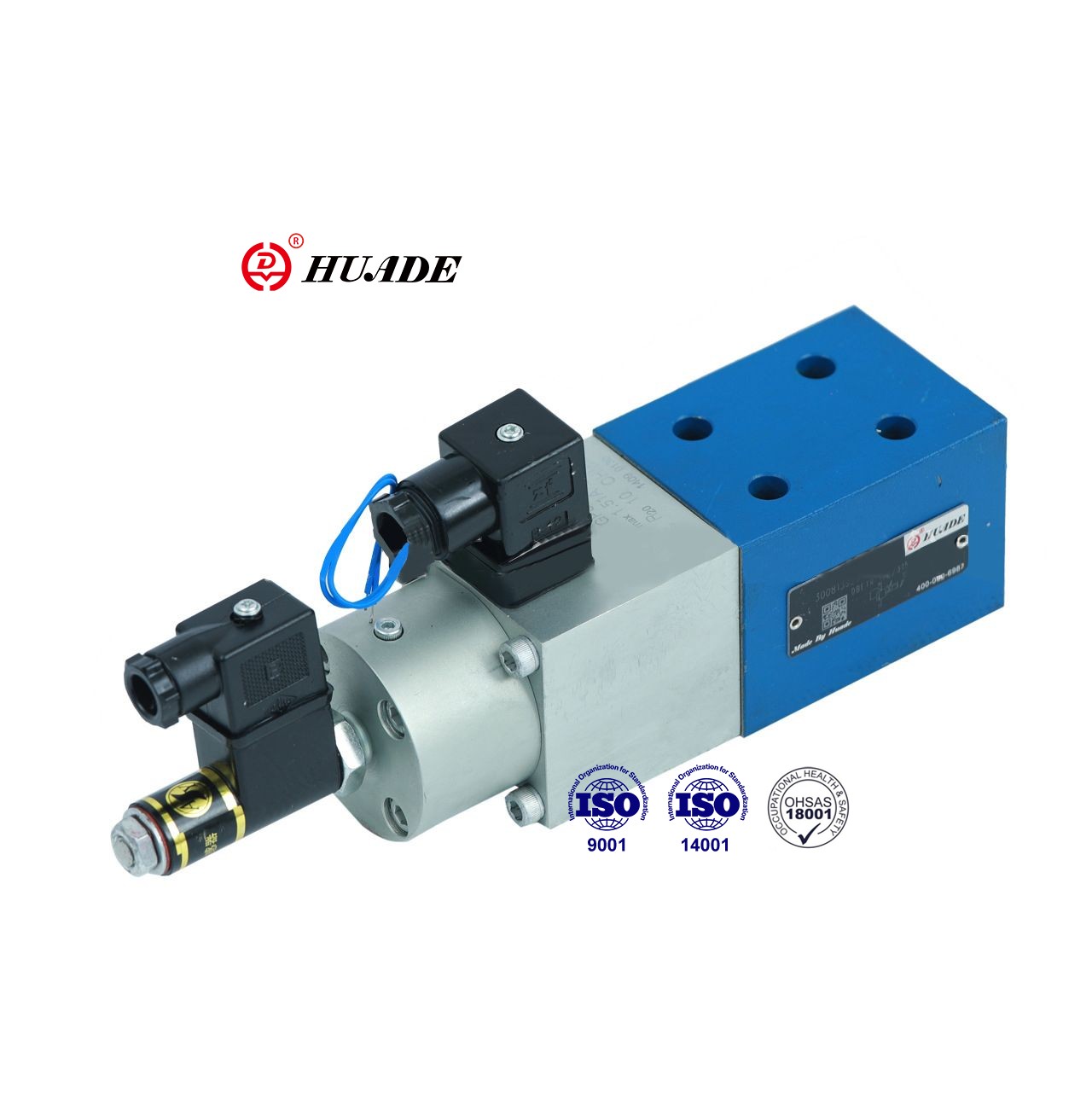

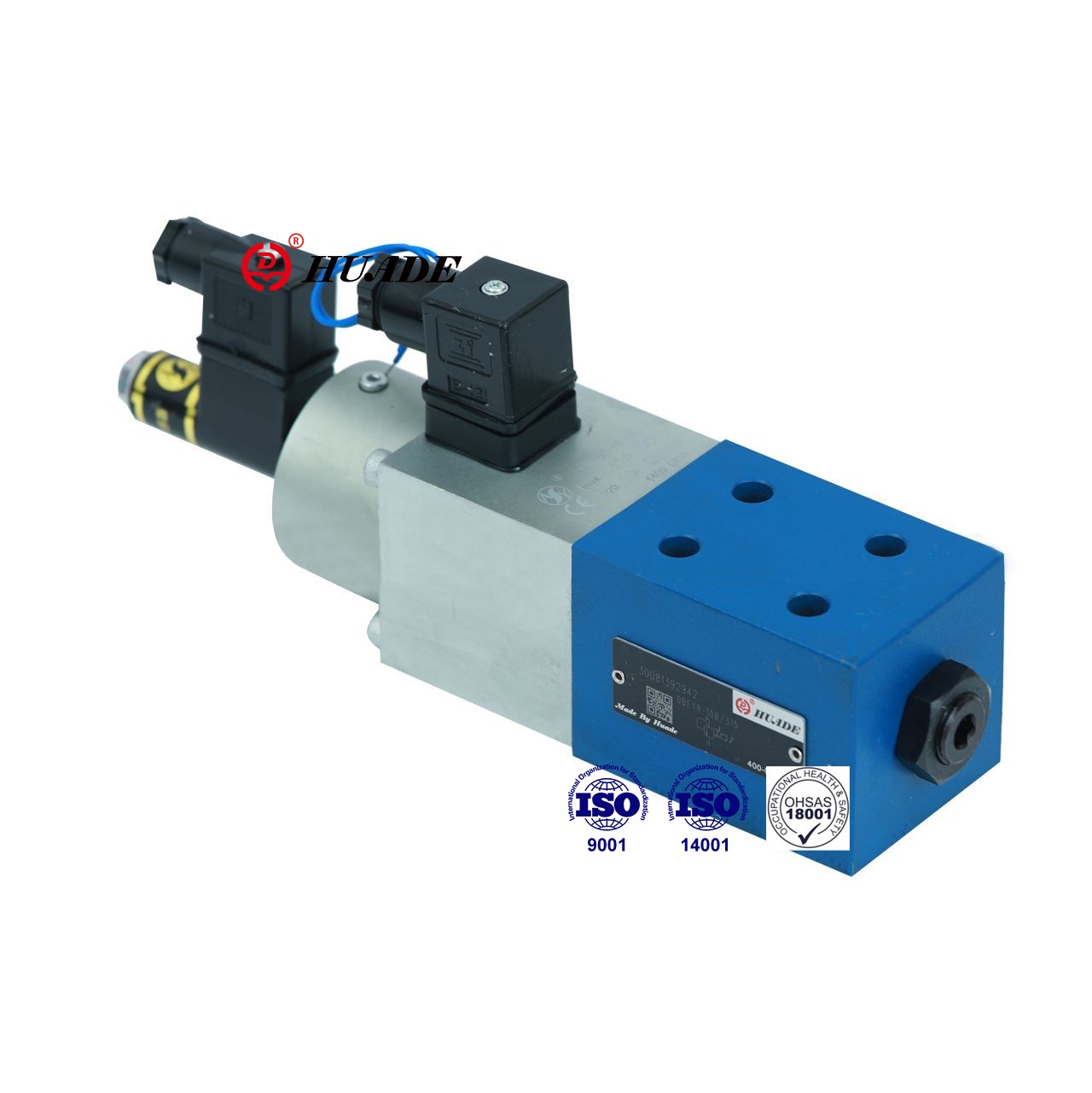

Falf rhyddhad pwysau cyfrannol dbetr

• Nodweddion cynnyrch: ailadroddadwyedd da,
• Manylebau: Cyfres DBETR Falf Rhyddhad Pwysedd Cyfrannol,
• Cymwysiadau: diwydiant ysgafn, offer peiriant, meteleg,

Mae'r falf rhyddhad pwysau cyfrannol hwn DBETR yn rheoleiddio pwysau yn gymesur â'r gwerth gorchymyn trydanol. Defnyddir falf DBTR yn helaeth mewn systemau caeedig gyda phwysau system rheoli o bell. Mae falfiau Huade’s DBETR yn defnyddio’r un safonau â chynhyrchion Rexroth. Gall y falf pwysau cyfrannol hwn DBETR ddisodli cynhyrchion yn yr un gyfres, ac mae'r pris yn gymharol fforddiadwy.


Paramedr cynnyrch y falf rhyddhad pwysau cyfrannol dbetr

Hydrolig
Max. Pwysedd Settable (MPA) Cam Pwysau 2.5 MPa 2.5
Cam Pwysau 8.0 MPa 8
Cam Pwysau 18.0 MPa 18
Cam Pwysau 31.5 MPa 31.5
Min. Pwysedd Settable (MPA) (gweler cromliniau nodweddiadol)
Pwysau max.operating (MPA) porthladd T (gyda phwysedd yn addasu) 0.2
porthladd T (heb addasu pwysau) 10
porthladd p 31.5
Max.flow (l/min) Cam Pwysau 25 10
Cam Pwysau 80 3
Cam Pwysau 180 3
Cam Pwysau 315 2
Gradd yr halogiad (μm) ≤20 (Argymhelliad 10)
Hysteresis (%) <1 o Max. Pwysedd settable
Ailadroddadwyedd (%) <0.5 o bwysau max.settable
Llinoledd (%) 180; Cam pwysau o 3 i 18 MPa ≤ 1.5 o bwysau max.settable
315; Cam pwysau o 6 i 31.5mpa
Amrywiad nodweddiadol (%) Falf ± 3 o Max. Pwysedd settable
Rheolaeth Drydanol < 0.5
Ymateb cam 0 i 100% (ms) Amser Ymateb (pmin-pmax) Amser Ymateb (PMAX-PMIN)
Cam Pwysau 2.5 a 18mpa 0 i100 100 50
Cam Pwysau 31.5mpa 0 i100 150 100
Hylif pwysau Olew Mwynau (ar gyfer sêl NBR), ester ffosffad (ar gyfer sêl fpm)
Ystod gludedd (mm2/s) 2.8 i 380
Ystod tymheredd hylif pwysau (° C) -20 i+70
Swydd Gosod dewisol
Pwysau (kg) 4

Nhrydanol
Mwyhadur yn gysylltiedig VT-5003S30
Foltedd cyflenwi DC
Gwrthiant coil (ω) Gwerth oer ar 20 ° C. 10
Max. Gwerth Cynnes 13.9
Dyletswydd Parhaus
Tymheredd hylif pwysau (° C) +50
Foltedd mwyhadur Cymudo'n llwyr 24 ± 10%
cymudo tair ffynhonnell drydanol 24 i 35
Max. Defnydd Pwer (VA) 50
Ymwrthedd coil ar 20 ° C (ω) 1 11 111
56 56 112
Anwythiad (transducer) (MH) 6 i 8
Amledd oscillator (transducer) (kHz) 2.5
Amddiffyn i DIN 40 050 Ip65

Nodwedd cynnyrch a chymhwyso falf rhyddhad pwysau cyfrannol dbetr

Nodweddion:

▶ Hysteresis isel

▶ Ailadroddadwyedd da,

▶ Rheolaeth safle dolen gaeedig drydanol cyn-densiwn y gwanwyn

▶ Active solenoid cyfrannol gyda transducer safle anwythol (pwysau yn gytbwys)

▶ Rheolaeth falf ac electronig o un ffynhonnell

Cais:

Defnyddir falf rhyddhad pwysau cyfrannol DBETR yn helaeth mewn amrywiol feysydd fel diwydiant ysgafn, offer peiriant, meteleg, ac ati.

Swyddogaeth a falf nodweddion penodol o leddfu pwysau cyfrannol Falf dbetr

Mae'r falf yn cynnwys yn y bôn o dai (1), solenoid cyfrannol (2) gyda transducer posistional anwythol (3), sedd falf (4) a poppet falf (5)

Mae'r pwysau wedi'i osod trwy addasu'r potentiometer gwerth gorchymyn (0 i 9 V). Mae addasu'r gwerth gorchymyn yn achosi tensiwn y gwanwyn cywasgu trwy'r rheolyddion electronig a'r solenoid cyfrannol (2). Mae tensiwn y gwanwyn cywasgu (6), h.y. lleoliad plât y gwanwyn (7), yn cael ei bennu gan y transducer lleoliadol anwythol (3). Mae unrhyw wyriadau o'r gwerth gorchymyn yn cael eu cywiro gan reolaeth leoliadol y ddolen gaeedig.

Mae'r defnydd o'r egwyddor hon yn dileu effaith ffrithiant solenoid.

Manteision:

- hysteresis isel

- Ailadroddadwyedd da

Symbolau o falf rhyddhad pwysau cyfrannol dbetr
