Erioed wedi gwylio lori sbwriel yn gweithio ac wedi meddwl tybed:"Sut mae'n gwybod i godi'r cynhwysydd yn gyntaf, yna tipiwch yn berffaith?"Neu efallai eich bod wedi gweld robotiaid ffatri yn gweithio mewn dilyniant a meddwl perffaith,"Beth sy'n eu gwneud mor gydlynus?"
Efallai y bydd yr ateb yn eich synnu - yn aml mae'n ddyfais syml ond gwych a elwir yn falf dilyniant pwysau. Ac erbyn diwedd y canllaw hwn, byddwch chi'n deall yn union sut mae'r "ymennydd mecanyddol" hyn yn cadw ein byd i redeg yn esmwyth.

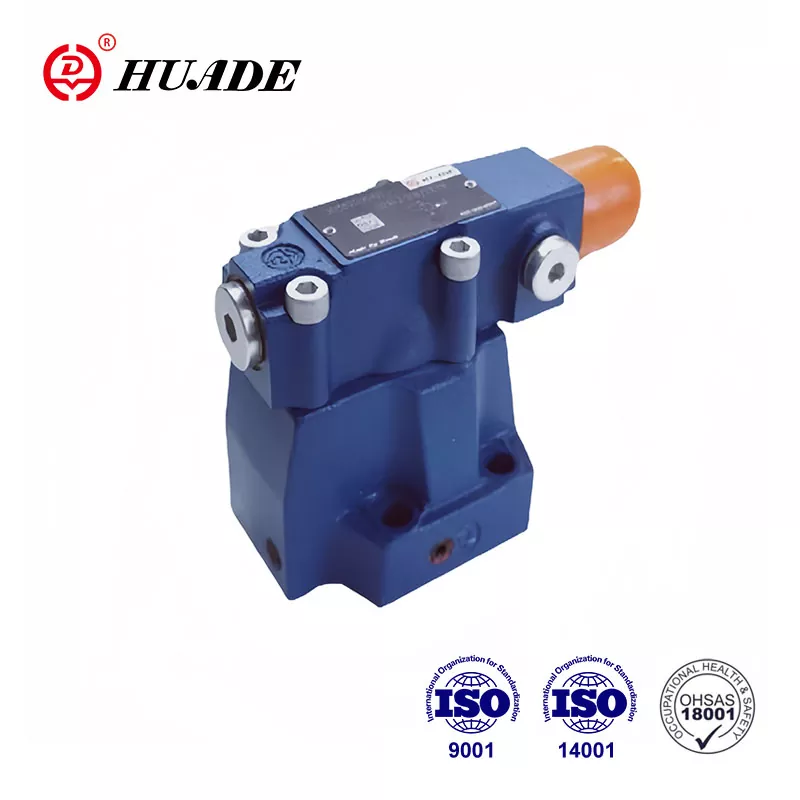

Beth yw Falf Dilyniant Pwysedd? (Yr Ateb Syml)
Mae falf dilyniant pwysau (rhan ofalf rheoli pwysausystemau) yn debyg agoleuadau traffig clyfar ar gyfer systemau hydrolig. Yn union fel y mae golau traffig yn rheoli pryd y gall ceir fynd, mae'r falf hon yn rheoli pryd y gall gwahanol rannau o beiriant ddechrau gweithio.
Dyma'r syniad allweddol:Mae'n aros ar gau (golau coch) nes bod pwysau'n cronni i lefel benodol, yna'n agor (golau gwyrdd) i adael i hylif hydrolig lifo i'r gydran nesaf. Mae hyn yn creu dilyniannu awtomatig heb unrhyw gyfrifiaduron na rheolyddion trydanol sydd eu hangen.
Enghraifft Cyflym:
Meddyliwch am wneud brechdan menyn cnau daear:
Cam 1:Paratowch fara (cam gweithredu sylfaenol)
Aros:Sicrhewch fod y bara wedi'i leoli'n iawn
Cam 2:Ychwanegu menyn cnau daear (cam eilradd)
Mae falf dilyniant pwysau yn gwneud yr un peth ar gyfer peiriannau - mae'n sicrhau bod Cam 1 wedi'i orffen yn llwyr cyn i Gam 2 ddechrau.
Pam fod angen Falfiau Dilyniant Pwysau ar Eich Peiriannau
Tybed pam na allwn ni adael i bopeth ddigwydd ar unwaith? Dyma pam mae dilyniannu cywir yn bwysig:
Heb reolaeth dilyniant, byddai gennych anhrefn. Dychmygwch a oedd trosglwyddiad eich car yn ceisio symud gerau tra bod yr injan yn dal i gychwyn, neu os dechreuodd argraffydd 3D argraffu cyn i'r gwely gael ei gynhesu. Dyna'n union beth sy'n digwydd mewn systemau hydrolig heb ddilyniant priodol.
Yr Achos Busnes (Pam Mae Peirianwyr yn eu Caru):
Dim angen trydan- Yn gweithio mewn amgylcheddau ffrwydrol lle mae electroneg yn methu
Dibynadwyedd bulletproof- Mae llai o rannau yn golygu llai o fethiannau (hyd oes nodweddiadol: 10+ mlynedd)
Arbedion cost- Yn gallu disodli systemau PLC $ 5,000 gyda falf $ 200
Symlrwydd cynnal a chadw- Gall y rhan fwyaf o dechnegwyr eu gwasanaethu ag offer sylfaenol
Cwestiwn go iawn:A fyddai'n well gennych ymddiried mewn rhaglen gyfrifiadurol neu ddyfais fecanyddol syml mewn amgylchedd budr, pwysedd uchel? Mae'r rhan fwyaf o beirianwyr profiadol yn dewis mecanyddol bob tro.
Sut Mae Falf Dilyniant Pwysedd yn Gweithio?
Mae'r egwyddor weithio mewn gwirionedd yn eithaf syml:
Y Broses Sylfaenol:
Gweithredu cynradd yn dechrau- Mae'r silindr neu'r modur cyntaf yn dechrau gweithio
Mae pwysau'n cronni- Pan fydd y weithred gyntaf wedi'i chwblhau, mae hylif yn stopio symud ac mae pwysau'n codi
Falf yn agor- Unwaith y bydd pwysau yn cyrraedd y pwynt gosod (fel 400 PSI), mae'r falf dilyniant yn agor
Camau eilaidd yn dechrau- Hylif yn llifo i'r ail silindr neu fodur
Meddyliwch amdano fel argae mewn afon. Mae'r argae (falf dilyniant) yn dal dŵr yn ôl nes bod lefel y dŵr (pwysedd) yn mynd yn ddigon uchel. Yna mae'n agor y gatiau i adael i ddŵr lifo i lawr yr afon.
Rhannau Allweddol (Beth Sydd Tu Mewn):
Corff falf- Y prif dai (fel tŷ)
Gwanwyn- Yn gosod y "pwysau sbarduno" (fel clo drws)
Sgriw addasu- Eich deial pwysau (fel thermostat)
Porthladd draen allanol- Yn cadw darlleniadau'n gywir (fel twll lleddfu pwysau)
Am awgrym:Mae'r draen allanol yn hanfodol - hebddo, gall backpressure dwyllo'r falf i agor ar yr amser anghywir. Nodwch ddraen allanol bob amser yng nghynllun eich system.
Mathau o Falfiau Dilyniant Hydrolig: Pa Un Sydd Ei Angen Chi?
Wedi drysu pa fath i'w ddewis? Dyma'r dadansoddiad a fydd yn eich arbed rhag camgymeriadau costus.
[Cymharer ag eraillmathau falf rheoli pwysau]
1. Falfiau Dilyniant Hydrolig sy'n Gweithredu'n Uniongyrchol
Meddyliwch amdano fel:Drws syml llawn sbring
Amser ymateb:Mellt yn gyflym (2-10 milieiliad)
Ystod pwysau:Hyd at 5,000 PSI fel arfer
Cost:Cyfeillgar i'r gyllideb ($50-$300)
Gorau ar gyfer:Offer symudol bach, cymwysiadau beicio cyflym
Anfantais:Gall fod yn "neidiog" ar bwysau uchel
2. Falfiau Dilyniant Pwysau a Weithredir gan Beilot
Meddyliwch amdano fel:System dau gam soffistigedig
Amser ymateb:Arafach ond cyson (≈100 milieiliad)
Ystod pwysau:Hyd at 10,000+ PSI
Cost:Buddsoddiad uwch ($200-$1,500)
Gorau ar gyfer:Gweisg diwydiannol mawr, gweithgynhyrchu manwl gywir
Mantais:Sefydlogrwydd craig-solet o dan amodau amrywiol
Pa un ddylech chi ei ddewis?Os oes angen cyflymder a symlrwydd arnoch chi, ewch i actio'n uniongyrchol. Os oes angen trachywiredd arnoch ac yn trin llifoedd uchel, a weithredir gan beilot yw eich ateb.
Cymwysiadau Falf Dilyniant Pwysau: Lle Byddwch Yn Dod o Hyd iddynt Yn Gweithio
Yn chwilfrydig lle mae'r falfiau hyn yn gweithio mewn gwirionedd? Maen nhw ym mhobman - mae'n debyg y byddwch chi'n dod ar eu traws yn ddyddiol heb yn wybod iddo.
Gweithgynhyrchu a Chyfarpar Diwydiannol
Canolfannau peiriannu CNC:Clamp workpiece → dechrau torri → tynnu offer yn ôl
Mowldio chwistrellu:Caewch y llwydni → chwistrellu plastig → dadfynnwch rhan
Gweisg hydrolig:Deunydd lleoliad → gwasgu → rhyddhau a thaflu allan
Cymwysiadau Peiriannau Symudol
Tryciau sbwriel:Codwch y cynhwysydd → tip a dympio → dychwelyd i'r safle
Offer adeiladu:Defnyddio outriggers → lifft llwyth → tynnu ffyniant yn ôl
Peiriannau amaethyddol:Codi gweithredu → ymgysylltu PTO → dechrau gweithredu
Systemau Arbenigol
Rheolaeth silindr telesgopig:Ymestyn adrannau mewn trefn gywir ar gyfer gweithrediad llyfn
Systemau hydrolig aml-gam:Cydlynu actiwadyddion lluosog heb reolaethau electronig
Y patrwm?Unrhyw bryd y gwelwch offer hydrolig yn gwneud pethau mewn trefn berffaith, mae'n debygol y bydd falf dilyniant yn trefnu'r sioe.
Sut mae Falf Dilyniant Pwysedd yn Wahanol i Falfiau Eraill?
Mae'n hawdd drysu falfiau dilyniant pwysau gyda falfiau tebyg eraill. Dyma sut i ddweud y gwahaniaeth rhyngddynt.
[Dysgwch fwy amswyddogaethau falf rhyddhad]
Falf Dilyniant vs Falf Rhyddhad
| Nodwedd | Falf Dilyniant | Falf Rhyddhad |
|---|---|---|
| Pwrpas | Yn rheoli trefn gweithrediadau | Yn amddiffyn y system rhag pwysedd uchel |
| Cyflwr diofyn | Ar gau | Ar gau |
| Pan fydd yn agor | Ar bwysau penodol i ddechrau'r cam nesaf | Dim ond pan fydd pwysau'n mynd yn rhy uchel |
| Lle mae hylif yn mynd | I actuator nesaf | Yn ôl i'r tanc |
Falf Dilyniant vs Falf Lleihau
| Nodwedd | Falf Dilyniant | Falf Lleihau |
|---|---|---|
| Cyflwr diofyn | Ar gau fel arfer | Ar agor fel arfer |
| Yr hyn y mae'n ei fonitro | Pwysedd mewnfa | Pwysau allfa |
| Pwrpas | Dechreuwch y llawdriniaeth nesaf | Cyfyngu ar bwysau i lawr yr afon |
Canllaw Dewis Falfiau Dilyniant Hydrolig: Gwnewch Gywir y Tro Cyntaf
Wedi blino dyfalu pa falf fydd yn gweithio? Dyma eich proses ddethol cam wrth gam:
Cam 1: Gwybod Eich Gofynion System
Pwysau system uchaf:Rhaid i falf drin 25% yn uwch na'ch pwysedd uchaf
Cyfradd llif cylched eilaidd:Cyfrifwch GPM sydd ei angen (rhaid i'r falf drin 20% yn fwy)
Cywirdeb gofynnol:±50 PSI ar gyfer defnydd cyffredinol, ±10 PSI ar gyfer gwaith manwl
Anghenion amser ymateb:Cyflym (<50ms) neu sefydlog (>100ms)
Cam 2: Gwiriad Realiti Amgylcheddol
Gofynnwch y cwestiynau hyn i chi'ch hun:
Beth yw'r ystod tymheredd? (Mae morloi safonol yn gweithio -10 ° F i +200 ° F)
Pa mor fudr yw'r amgylchedd? (Ystyriwch ymwrthedd i halogiad)
Pa fath o hylif hydrolig? (Petrolewm, synthetig, bio-seiliedig?)
Unrhyw bryderon ynghylch awyrgylch ffrwydrol? (Efallai y bydd angen ardystiadau arbennig)
Cam 3: Cyfrifwch Eich Falf Sizing
Fformiwla syml ar gyfer cynhwysedd llif:
Cv Gofynnol = Cyfradd Llif (GPM) ÷ √ (Gollwng Pwysedd ar draws y falf)
Enghraifft:Llif eilaidd 20 GPM gyda 100 PSI ar gael anghenion gostyngiad pwysau Cv = 20 ÷ √100 = 2.0
Am awgrym:Maint eich falf bob amser 20-30% yn fwy na'r hyn a gyfrifwyd er mwyn osgoi gweithredu hyd eithaf ei allu.
Awgrymiadau Gosod Falf Dilyniant Pwysedd: Osgoi Camgymeriadau Costus
Yn barod i'w osod ond yn poeni am ei gael yn anghywir? Dilynwch y canllawiau hyn a brofwyd yn y maes:
Paramedrau Gosod Critigol
Gosod cyfrifiad pwysau:Llwyth cynradd + 50-100 ymyl diogelwch PSI
Cydlynu falf rhyddhad:Gosod falf rhyddhad 150-200 PSI uchod falf dilyniant
Cysylltiad draen allanol:Cysylltwch â'r tanc bob amser (peidiwch byth â phlygio'r porthladd hwn!)
Cyfeiriadedd gosod:Dilynwch fanylebau'r gwneuthurwr (unrhyw sefyllfa iawn fel arfer)
Dilyniant Gosod Sy'n Gweithio
Gwiriad cyn gosod:Gwiriwch yr holl borthladdoedd a chysylltiadau
Falf gosod:Defnyddiwch fanylebau trorym priodol (15-25 tr-lbs fel arfer ar gyfer ffitiadau)
Gosod pwysau cychwynnol:Dechreuwch yn isel, addaswch i fyny yn ystod y profion
Cylch prawf:Rhedeg sawl cylch cyflawn cyn yr addasiad terfynol
Alaw gain:Addasu pwysau gosod ar gyfer perfformiad gorau posibl
Camgymeriad rookie cyffredin:Gosod y pwysau yn rhy uchel i ddechrau. Dechreuwch yn isel bob amser a gweithiwch i fyny - mae'n haws cynyddu pwysau na thrwsio offer sydd wedi'u difrodi.
Datrys Problemau Falf Dilyniant: Trwsio Problemau'n Gyflym
System ddim yn dilyniannu'n iawn? Dyma eich map ffordd diagnostig:
Problem #1: Ni fydd Gweithredu Eilaidd yn Dechrau
Symptomau:Silindr cynradd yn cwblhau strôc, ond uwchradd byth yn actifadu
Diagnosis cyflym:Gwiriwch fesurydd pwysau'r system yn ystod cwblhau strôc cynradd
Atebion (yn nhrefn tebygolrwydd):
Pwysau gosod falf dilyniant is
Llinell ddraen wedi'i rhwystro'n glir
Amnewid y gwanwyn gwan neu wedi torri
Gwiriwch nad yw falf rhyddhad yn agor yn rhy gynnar
Problem #2: Ysgogi Eilaidd Cynamserol
Symptomau:Mae'r ddau weithred yn ceisio digwydd ar yr un pryd
Achosion sylfaenol:Gosodwch y pwysedd yn rhy isel NEU bigau pwysau annisgwyl
Strategaeth trwsio:Cynyddu'r pwysau gosod 25 cynyddran PSI nes cyflawnir dilyniant cywir
Problem #3: Gweithrediad anghyson neu swnllyd
Beth fyddwch chi'n ei glywed/gweld:Clebran, dirgrynu, beicio anghyson
Pobl dan amheuaeth arferol:Hylif wedi'i halogi, aer yn y system, cydrannau mewnol treuliedig
Cynllun gweithredu:
Gwirio glendid hylif (dylai fod yn ISO 18/16/13 neu well)
Gwaedu aer o bob pwynt uchel
Os bydd problemau'n parhau, ailadeiladu neu ailosod falf
Awgrym diagnostig brys:Os ydych chi'n colli amser cynhyrchu, dylech osgoi'r falf dilyniant dros dro a gweithredu â llaw wrth archebu rhannau.
Cynnal a Chadw Falfiau Dilyniant Pwysedd: Gwneud y Mwyaf o'ch Buddsoddiad
Eisiau osgoi amser segur annisgwyl? Bydd y strategaethau cynnal a chadw hyn yn cadw'ch falfiau i redeg am ddegawdau:
Y Trefn Arolygu 90-Diwrnod
Gwiriad gweledol:Chwiliwch am ollyngiadau allanol, cyrydiad, ffitiadau rhydd
Dilysu pwysau:Cadarnhewch nad yw'r pwysau gosod wedi drifftio (goddefgarwch PSI ±25)
Dadansoddiad hylif:Gwiriwch lefelau halogiad a chyflwr hylif
Cyfrif beiciau:Trac gweithrediadau ar gyfer amserlennu cynnal a chadw rhagfynegol
Tasgau Cynnal a Chadw Blynyddol
Fflysio system gyflawn:Amnewid hidlwyr a hylif hydrolig
Graddnodi falf:Ailosod pwysau i fanylebau gwreiddiol
Archwiliad sêl:Gwiriwch am draul cyn iddynt fethu'n drychinebus
Profi perfformiad:Gwirio amseroedd ymateb a chywirdeb pwysau
Realiti cyllideb cynnal a chadw:Mae gwario $200 y flwyddyn ar waith cynnal a chadw ataliol fel arfer yn arbed $2,000+ mewn atgyweiriadau brys a chynhyrchu colledig.
Awgrym cynnal a chadw smart:Cadwch falf sbâr wedi'i ffurfweddu ac yn barod. Pan fydd problemau'n codi, cyfnewidiwch falfiau ac ailadeiladu'r uned a fethwyd all-lein - ychydig iawn o amser segur, cynhyrchiant uchaf.
Tueddiadau Technoleg Falf Dilyniant: Beth Sy'n Dod Nesaf
Tybed a fydd falfiau dilyniant yn darfod? Dyma beth mae mewnwyr diwydiant yn ei wybod:
Integreiddio Falf Dilyniant Smart
Synwyryddion IoT:Monitro cylchoedd, tymheredd, a drifft pwysau
Dadansoddeg ragfynegol:Mae AI yn rhagweld methiannau 30-60 diwrnod ymlaen llaw
Diagnosteg o bell:Gwiriwch iechyd falf o'ch ffôn
Realiti cost:Mae falfiau smart yn costio 2-3x yn fwy ond gallant leihau costau cynnal a chadw 40%
Deunyddiau a Dylunio Uwch
Technoleg nano-cotio:Yn ymestyn bywyd sêl 300-500%
Cyrff falf cyfansawdd:Pwysau ysgafnach, gwell ymwrthedd cyrydiad
Mewnolion ffrithiant isel:Yn lleihau colledion ynni 15-25%
Y Ddadl Electronig yn erbyn Mecanyddol
Manteision rheoli electronig:Anfeidrol raglenadwy, manwl gywir, llawn data
Manteision falf mecanyddol:Nid oes angen rhaglennu, gweithio heb bŵer, datrys problemau symlach
Realiti diwydiant:Hyd yn oed wrth i electroneg symud ymlaen, mae falfiau dilyniant mecanyddol yn cynnal cyfran gref o'r farchnad yn:
Cymwysiadau cost-sensitif
Amgylcheddau peryglus
Lleoliadau anghysbell heb bŵer dibynadwy
Systemau syml lle mae electroneg yn ychwanegu cymhlethdod diangen
Llinell waelod:Nid yw falfiau dilyniant pwysau yn mynd i unrhyw le - maen nhw'n esblygu i fod yn ddoethach wrth aros yn fecanyddol ddibynadwy.
Eich Camau Nesaf: Rhoi'r Wybodaeth Hon ar Waith
Yn barod i nodi, gosod, neu ddatrys problemau falf dilyniant pwysau? Dyma eich cynllun gweithredu:
Ar gyfer Dylunwyr System:
Cyfrifwch eich gofyniondefnyddio'r fformiwlâu maint a ddarperir
Dewiswch fath falfyn seiliedig ar gyflymder yn erbyn anghenion manwl gywir
Nodwch ddraen allanol- peidiwch â gadael i gontractwyr fod yn rhad ar hyn
Cynllun ar gyfer mynediad addasu- bydd technegwyr yn diolch i chi yn ddiweddarach
Ar gyfer Timau Cynnal a Chadw:
Dechreuwch y drefn arolygu 90 diwrnod honnoar unwaith
Stociwch rannau sbâr cyffredin(ffynhonnau, morloi, sgriwiau addasu)
Dogfennu pwysau set gyfredolcyn iddynt ddrifftio
Gweithredwyr trenaui adnabod arwyddion rhybudd cynnar
Ar gyfer Datrys Problemau:
Gwiriwch y pethau sylfaenol yn gyntaf bob amser- pwysau, lefel hylif, cyflwr hidlo
Cadwch fesurydd pwysau wrth lawar gyfer diagnosteg cyflym
Cofiwch y rheol draen allanol- mae'n trwsio 60% o broblemau falf dilyniant
Cwestiynau am eich cais penodol?Mae'r rhan fwyaf o weithgynhyrchwyr falf yn cynnig cymorth peirianneg cais am ddim - manteisiwch ar eu harbenigedd.
Meddwl terfynol:Y falf dilyniant gorau yw'r un sy'n cael ei ddewis yn gywir, ei osod yn gywir, a'i gynnal a'i gadw'n rheolaidd. Meistrolwch y pethau sylfaenol hyn, ac ni fyddwch byth yn cael problemau dilyniannu dirgel eto.
