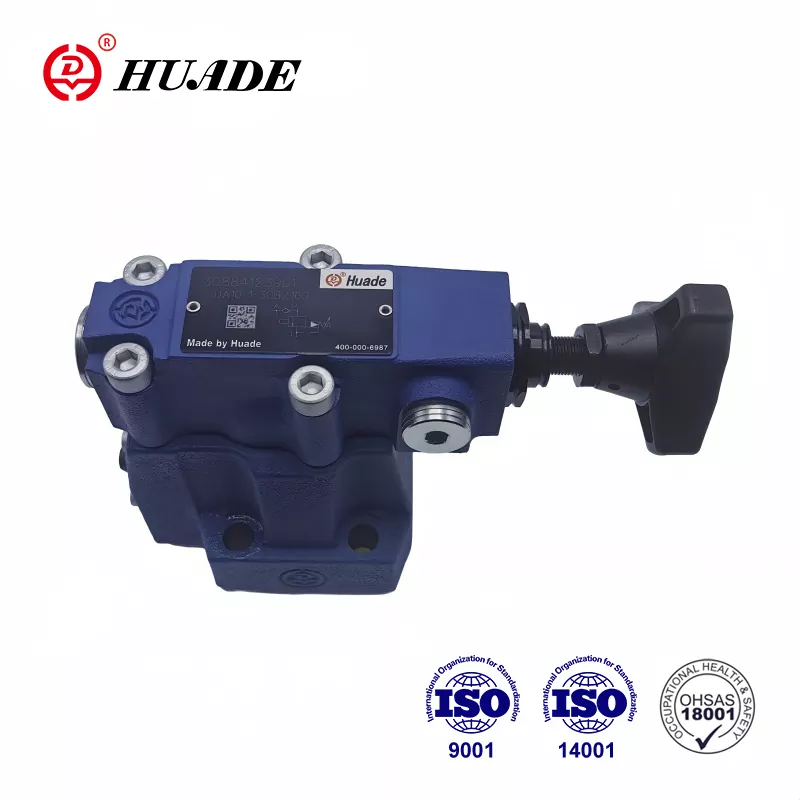

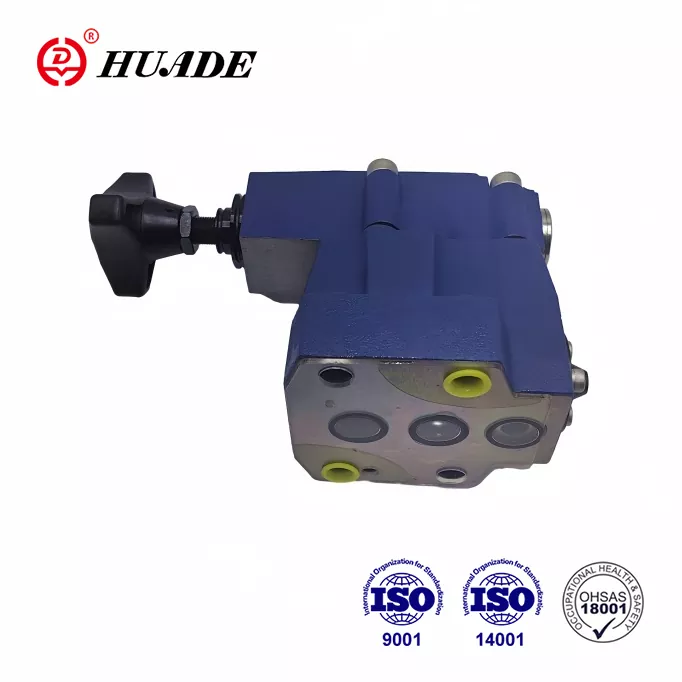

Fel brand blaenllaw yn niwydiant hydrolig Tsieina, mae falfiau pwysedd hydrolig Huade® yn cael eu ffafrio gan y farchnad am eu hansawdd sy'n debyg i frandiau haen gyntaf gyda phrisiau mwy fforddiadwy. Gall falf lleddfu pwysau Huade® DA ddisodli'r cynhyrchion cyfres a gynigir gan Rexroth oherwydd dau gydweithrediad hirdymor. Mae pob cangen o'r fenter wedi pasio'r tri phrif ardystiad system genedlaethol, sef, ISO9001, ISO14001 ac OH SAS18001. Mae Huade Hydraulic wedi cyflwyno mwy na 750 o offer datblygedig o bob cwr o'r byd. Mae ganddo hefyd system arolygu dda i sicrhau perfformiad uwch pob falf pwysau.
|
Maint |
10 |
20 |
30 |
|
|
Llif mwyaf (L/mun) |
40 |
100 |
250 |
|
|
ffoniodd pwysau |
Gweler y gromlin nodweddiadol |
|||
|
Porth pwysau gweithredu A (MPa) |
hyd at 31.5 |
|||
|
Max. pwysedd sefydlog (MPa) |
hyd at 8, hyd at 16, hyd at 31.5 |
|||
|
Hylif pwysedd |
Olew mwynol (ar gyfer sêl NBR), neu ester ffosffad (ar gyfer sêl FPM) |
|||
|
Amrediad gludedd (mm ²/s) |
10 ~ 800 |
|||
|
Amrediad tymheredd hylif pwysedd ( ℃) |
-30 i +80 |
|||
|
Gradd o halogiad (㎛) |
Y lefel uchaf o halogiad a ganiateir yn yr hylif pwysau yw NAS 1638 dosbarth 9. |
|||
|
Pwysau (kg) |
AC |
3.8 |
7.7 |
13.4 |
|
DAW |
4.9 |
8.8 |
14.5 |
|
Nodweddion:
▶ Ar gyfer mowntio is-blat:
▶ 4 elfen addasu:
● bwlyn Rotari
● Llawes gyda hecsagon mewnol a chap amddiffynnol
● Clyn cylchdro cloadwy gyda graddfa
● bwlyn Rotari gyda graddfa
▶ 3 gradd pwysau
▶ Solenoid actifadu dadlwytho trwy falf gyfeiriadol adeiledig
Mae falfiau rheoli pwysau math DA yn falfiau diffodd pwysau a weithredir gan beilot. Fe'u defnyddir i newid llif pwmp drosodd i ffordd osgoi di-bwysedd cyn gynted ag y cyrhaeddir pwysau llwytho'r cronadur. Mae cymwysiadau pellach ar gyfer y falf mewn systemau sydd â phympiau pwysedd uchel ac isel. Yn yr achos hwn mae'r pwmp pwysedd isel yn cael ei newid i ffordd osgoi di-bwysedd cyn gynted ag y cyrhaeddir y pwysedd uchel a osodwyd.
Mae falfiau cau pwysedd DA yn y bôn yn cynnwys y brif falf gyda'r prif gynulliad sbŵl, falf peilot gydag elfen addasu pwysau a falf wirio. Mewn falfiau maint 10, mae'r falf wirio wedi'i chynnwys yn y brif falf. Mewn falfiau meintiau 25 a 32 mae'r falf wirio wedi'i chynnwys mewn plât ar wahân wedi'i osod o dan y brif falf.
Falf diffodd pwysedd math DA
Dargyfeirio llif pwmp o P i A neu P i T.
Mae'r pwmp yn danfon llif trwy falf wirio (1) i'r system hydrolig (P i A). Mae pwysau ym mhorthladd A yn gweithredu trwy linell beilot (3) ar y sbŵl rheoli peilot (4). Ar yr un pryd, mae pwysau ym mhorthladd P yn mynd trwy orifices (5) a (7) i ochr lwytho'r gwanwyn o'r prif sbŵl (6) a poppet (8) yn y falf peilot (2). Cyn gynted ag y cyrhaeddir y gwasgedd torbwynt gosodedig yn y system hydrolig, mae'r poppet(8) yn codi yn erbyn y gwanwyn (9). Mae hylif gwasgedd bellach yn llifo trwy orifices(5) a (7) i mewn i siambr sbring(11). Oddiwrth
yma, dychwelir yr hylif i'r tanc naill ai'n fewnol trwy linell reoli yn y math falf DA...30B/... neu'n allanol drwy linell reoli yn y math falf DA.30B/...Y... Oherwydd orifices(5) a (7), mae gostyngiad pwysau bellach yn bresennol yn y prif sbŵl (6). Mae'r prif sbŵl(6) bellach yn codi ei sedd ac yn agor y cysylltiad o P i T. Mae'r falf wirio(1) bellach yn dosio'r cysylltiad o A i P. Mae'r poppet(8) bellach yn cael ei ddal yn agored gan bwysau'r system drwy beilot sbŵl (4).
Dargyfeirio llif pwmp o P i Tor P i A.
Mae arwynebedd y sbŵl peilot (4) 17% yn fwy nag arwynebedd effeithiol y poppet(8). Mae'r grym effeithiol ar y sbŵl peilot (4), felly, 17% yn fwy na'r grym effeithiol ar y poppet (8) . Pan fydd pwysedd yr actiwadydd yn disgyn mewn perthynas â'r gwasgedd torbwynt gan falf sy'n cyfateb i'r gwahaniaeth pwysau switsio, mae sbring(9) yn gwthio poppet(8) i'w sedd. Yna mae'r pwysau'n cael ei adeiladu ar ochr y prif sbŵl (6). y falf wirio (1) i'r system hydrolig (P i A).
strwythur DA10...30B
Symbolau DA...30B
