Defnyddir falfiau dilyniant a weithredir gan beilot DZ ar gyfer newid dilyniannol sy'n ddibynnol ar bwysau o gylchedau eilaidd. Mae Falfiau Hydrolig Huade® bob amser wedi dod i'r safonau rhyngwladol. Mae falfiau pwysau Huade® yn ennill cydnabyddiaeth eang yn y farchnad ac mae ymddiriedolaeth defnyddwyr yn bennaf oherwydd ei ansawdd uchel a'i bris cymharol is. Mae'r ffatri yn talu sylw mawr i ansawdd cynnyrch ac yn cyflwyno peiriannau cynhyrchu uwch o bob cwr o'r byd.
|
Data Technegol |
||||
|
Pwysau gweithredu, porthladd A, B, X (MPA) |
hyd at 31.5 |
|||
|
Pwysedd Cefn, Port Y (MPA) |
hyd at 31.5 |
|||
|
Pwysau hylif |
fy (mpa) |
Ddim yn gysylltiedig â Flow.see cromliniau nodweddiadol |
||
|
Max. (MPA) |
i 5.to 10.to 20, i 31.5 |
|||
|
Max.flow (l/min |
Maint 10 |
Maint 20 |
Maint 30 |
|
|
200 |
400 |
600 |
||
|
Hylif |
Olew mwynol (ar gyfer sêl NBR), neu ester ffosffad (ar gyfer sêl fpm) |
|||
|
Ystod gludedd (mm ²/s) |
10 ~ 800 |
|||
|
Ystod Tymheredd Hylif (℃) |
-30-80 |
|||
|
Gradd yr halogiad (um) |
Uchafswm a ganiateir halogiad y |
|||
|
Mhwysedd |
Maint 10 |
Maint 20 |
Maint 30 |
|
|
DZ (kg) |
3.4 |
5.3 |
8 |
|
|
DZC (kg) |
1.2 |
|||
|
DZC30 (kg) |
1.5 |
|||
Nodweddion:
▶ Ar gyfer mowntio is -blat
▶ 4 elfen addasu
.
. Llawes gyda hecsagon a chap amddiffynnol
. Bwlyn cylchdro y gellir ei gloi gyda graddfa
. Bwlyn cylchdro gyda graddfa
▶ 4 graddfeydd pwysau
▶ Gwiriwch y falf, dewisol
▶ Patrwm mowntio i DIN 24 340, Ffurf D, ISO 5781 a CETOP - RP 121H
Cais:

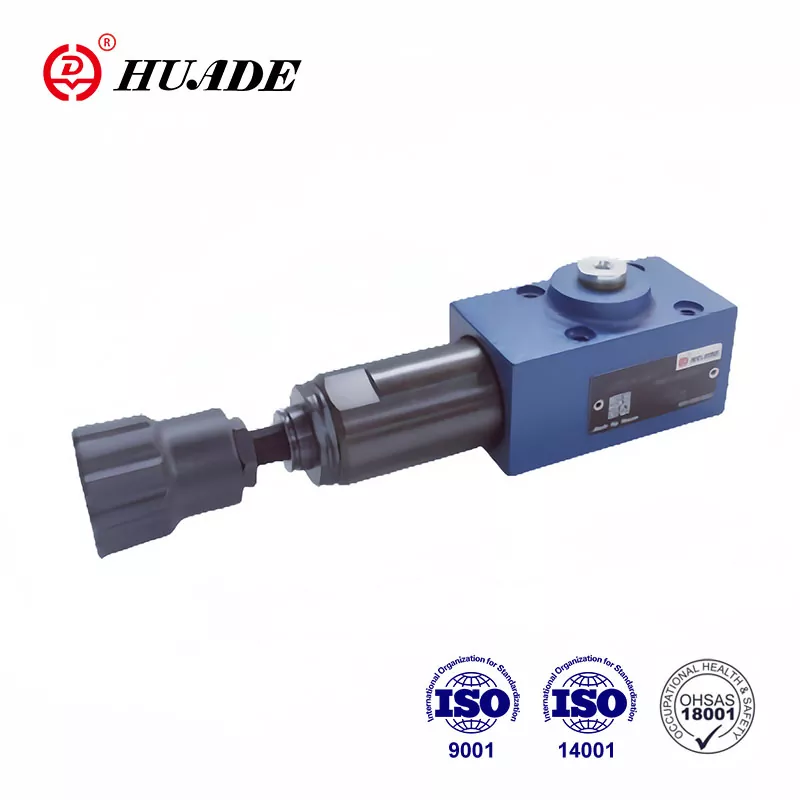

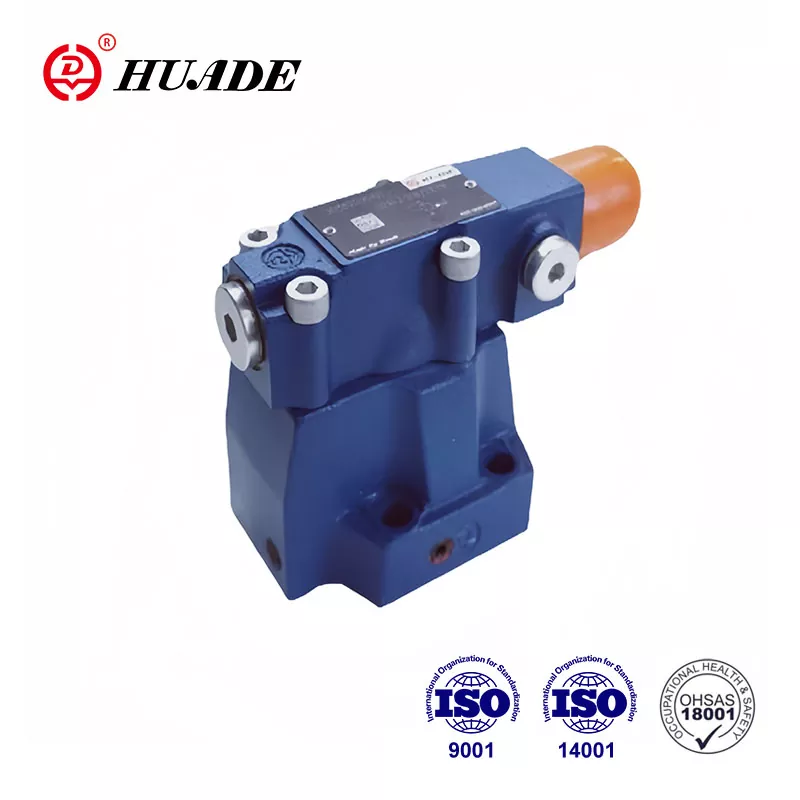

Mae Falfiau Pwysau Math DZ yn falfiau dilyniant pwysau a weithredir gan beilot. Fe'u defnyddir ar gyfer newid dilyniant sy'n ddibynnol ar bwysau ail gylched.
Yn y bôn, mae'r falfiau dilyniant pwysau yn cynnwys prif falf (1) gyda phrif fewnosodiad sbŵl (7) a
falf beilot (2) gydag elfen addasu pwysau a falf gwirio (3), dewisol.
Mae swyddogaeth y falf yn amrywio yn ôl cyfluniad draen olew peilot:
Dilyniant Math o Falf DZ. 50b/..
(Llinellau Rheoli 4.1, 12 a 13 Agored; Llinellau Rheoli 4.2, 14 a 15 wedi'u plygio)
Mae'r pwysau yn llinell A yn gweithredu ar y sbŵl beilot (5) yn y falf beilot (2) trwy'r llinell reoli (4.1).
Ar yr un pryd mae'n gweithredu ar ochr wedi'i lwytho gwanwyn y prif sbŵl (7) trwy orifice (6). Pan fydd y
Mae'r pwysau'n fwy na'r gwerth a osodwyd yn y gwanwyn (8), mae'r piston peilot (5) yn cael ei symud yn erbyn y gwanwyn (8).
Mae'r signal ar gael yn fewnol o borthladd A trwy linell reoli (4.1).
Mae'r hylif ar ochr wedi'i lwytho yn y gwanwyn o'r prif piston (7) bellach yn llifo i borthladd B trwy orifice (9), tir rheoli (10) a llinellau rheoli (11) a (12). Mae cwymp pwysau yn y prif sbŵl (7) bellach, mae'r cysylltiad o borthladd A i borthladd B ar agor yn cynnal y pwysau a osodwyd yn y gwanwyn (8). Arweinir yr olew gollwng mewn piston peilot (5) at borthladd B yn fewnol trwy linell reoli (13). Gellir gosod falf gwirio dewisol (3) ar gyfer llif dychwelyd am ddim o borthladd B i A.
Dilyniant math falf dz ... 50b/... x ..
(Llinellau Rheoli 4.2, 12 a 13 Agored; Llinellau Rheoli 4.1, 14 a 15 wedi'u plygio)
Mae swyddogaeth y falf hon yr un fath yn bennaf ag ar gyfer falf DZ-50b/.
Fodd bynnag, ar ddilyniant pwysau math falf dz ... 50b/... x ... rhoddir y signal yn allanol gan
Modd y Llinell Reoli (4.2).
Dilyniant math falf dz ... 50b/... y.
(Llinellau rheoli4.1, 12 a 14 neu 15 agored; llinellau rheoli 4.2, a 13 wedi'i blygio)
Mae swyddogaeth y falf hon yn bennaf yr un fath ag ar gyfer math falf DZ ... 50b/... fodd bynnag, ar gyfer math DZ. .50b/... y ... Rhaid i ollyngiadau mewn piston peilot (5) gael ei ddraenio i danc heb bwysau trwy linell (14) neu (15). Mae olew peilot yn cael ei fwydo i borthladd B trwy linell (12).
Dilyniant math falf dz ... 50b/... xy ..
(Llinellau Rheoli 4.2, 14 neu 15 Agored; Llinellau Rheoli 4.1, 12 a 13 wedi'i blygio)
Mae pwysau ym mhorthladd X yn gweithredu ar y piston peilot (5) yn y falf beilot (2) trwy linell reoli (4.2). Ar yr un peth
Pwysedd amser ym Mhorthladd A yn gweithredu ar ochr wedi'i lwytho gwanwyn y prif sbŵl (7) trwy orifice (6). Pan
Mae'r pwysau ym mhorthladd X yn fwy na'r gwerth a osodwyd yn y gwanwyn (8), mae'r piston peilot (5) yn cael ei symud yn erbyn y gwanwyn (8). Pan symudir piston peilot (5) yn erbyn gwanwyn (8), gall hylif basio o ochr wedi'i lwytho yn y gwanwyn o'r prif sbŵl (7) i siambr y gwanwyn (17) o'r falf beilot (2) trwy orifice (9)
a llinell (16) a gwasgedd yn torri i lawr ar ochr wedi'i llwytho yn y gwanwyn o'r prif sbŵl (7).
Gall yr hylif, felly, basio o borthladd A i B gyda'r colli pwysau lleiaf. Dylai'r olew peilot yn Siambr y Gwanwyn (17) gael ei ddraenio i danc heb bwysau trwy linell (14) neu (15). Gellir gosod falf gwirio dewisol (3) ar gyfer llif dychwelyd am ddim o borthladd B i A.
Strwythur DZ ... 50b/210 ...
Symbolau o dz ... 50b
Cyfeiriad
