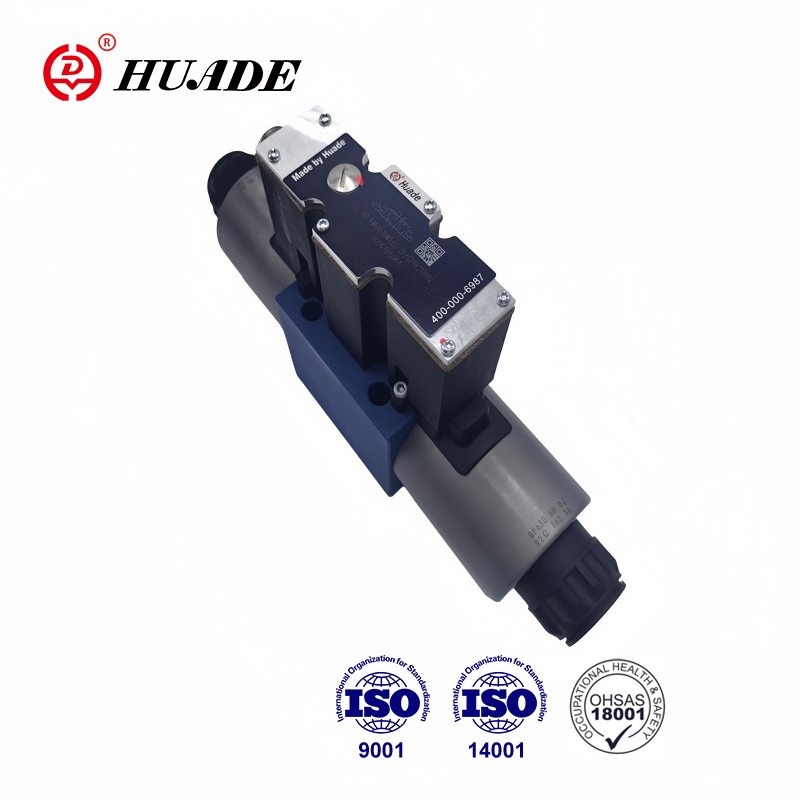

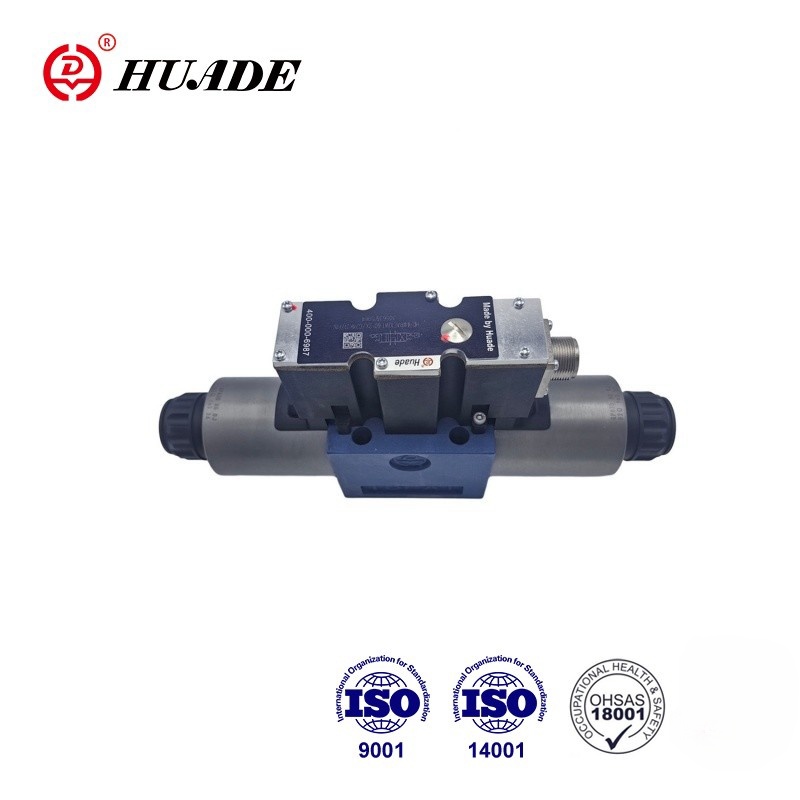

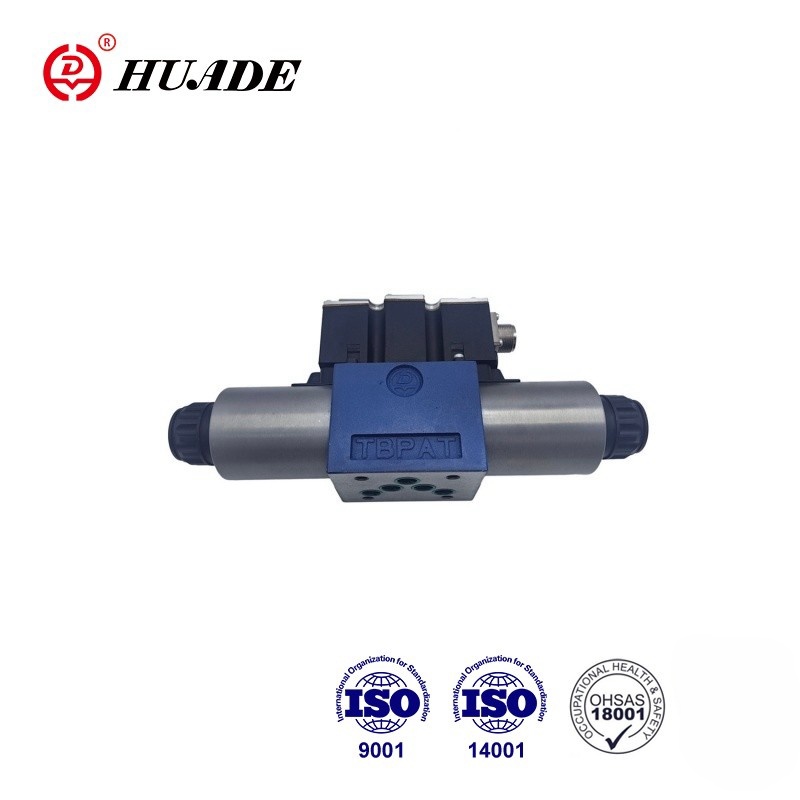

Mae'r gyfres 4WRAE-2X yn falf gyfeiriadol gyfrannol gyda solenoid cyfrannol sy'n gweithredu'n uniongyrchol. Fe'i defnyddir i reoli cyfradd llif a chyfeiriad llif hylif. Mae ansawdd y cynnyrch yn ddibynadwy ac mae'r perfformiad yn sefydlog. Mae gan gyfres falf cyfeiriadol cyfrannol electromagnetig Huade® o ansawdd uchel 4WRAE-2X ansawdd dibynadwy a pherfformiad sefydlog. Gall ddisodli'r un gyfres a gynigir gan Rexroth.
| Hydrolig | |||
| Math falf | HD-ACC | HD-WRAE | |
| Pwysau gweithredu (MPa) | Porthladd A, P, B | 31.5 | 31.5 |
| Porthladdoedd T | 21 | 21 | |
| Rhif llif enwol qv ar △ P=1MPa | NS6 (L/mun) | 7、15 a 26 | |
| NS10(L/mun) | 30 a 60 | ||
| Gradd o halogiad (μ m) | ≤20 | ||
| Hysteresis(%) | ≤5 | ||
| Gwall gwrthdroad (%) | ≤1 | ||
| Sensitifrwydd ymateb(%) | ≤0.5 | ||
| Hylif pwysedd | Olew mwynol neu ester Ffosffad | ||
| Amrediad gludedd | 20 ~ 380 | ||
| Amrediad tymheredd amgylchynol (℃) | -20 i +80 | -20 i +50 | |
| Pwysau (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Trydanol | |||
| Trydanol, solenoid | |||
| Math falf | HD-ACC | HD-WRAE | |
| Math o foltedd | DC | ||
| Rheolir foltedd (V) | ±10 | ||
| Uchafswm.cyfredol fesul solenoid(A) | 2.5 | ||
| Gwrthiant coil solenoid (Ω) | Gwerth oer ar 20 ℃ | 2 | |
| Max. gwerth cynnes | 3 | ||
| Dyletswydd | 100% | ||
| Tymheredd coil (℃) | hyd at +150 | ||
| Amddiffyniad falf i DIN40050 | IP65 | ||
| Trydanol, electroneg rheoli | |||
| electroneg rheoli | HD-VT-VSPA2-1-1X/ | integredig yn y falf | |
| Foltedd cyflenwad | VDC foltedd enwol | 24 | |
| Gwerth cyfyngu is V | 21/22 | 19 | |
| Gwerth cyfyngu uchaf V | 35 | ||
| Defnydd pŵer y mwyhadur | Fi max A | 1.8 | |
| Max. cerrynt ysgogiad pŵer A | 3 | ||
Nodweddion:
▶ Ar gyfer mowntio is-blatiau
▶ Falf gyfrannol actifedig uniongyrchol ar gyfer rheoli cyfeiriad a chyfaint llif
▶ Sbwlio rheoli sy'n canolbwyntio ar y gwanwyn
▶ Electroneg rheoli integredig, rhyngwyneb A1 neu F1 ar gyfer math 4WRAE
▶ Actio trwy gyfrwng solenoidau cyfrannol gydag edau canolog a choil symudadwy
▶ Rheoli electroneg ar gyfer math 4WRA
Cais:
Mae'r falfiau cyfeiriadol cyfrannol 4/2- a 4/3-ffordd cyfres 4WRAE-2X wedi'u cynllunio fel cydrannau a weithredir yn uniongyrchol ar gyfer mowntio is-blatiau. Defnyddir y falf cyfeiriadol cyfrannol 4WRA 6 W30-2X i reoli llif a chyfeiriad hylif hydrolig.
Mae'r falfiau cyfrannol 4WRAE 10 W1-60-2X yn y bôn yn cynnwys: Tai (1) gyda sbŵl rheoli arwyneb mowntio (2) gyda ffynhonnau cywasgu (3), Solenoidau (4) gydag edau canolog, Electroneg falf integredig dewisol (5).
HD-4WRA(E)...2X/...
Gyda'r solenoidau (4) wedi'u dad-egni, mae'r sbŵl rheoli (2) yn cael ei ddal yn y safle canolog gan ffynhonnau cywasgu (3).
Ysgogi'r sbŵl rheoli yn uniongyrchol (2) trwy fywiogi solenoid cymesurol.E.e. rheoli solenoid "b" (4). Mae'r sbŵl rheoli (2) yn cael ei symud i'r chwith yn gymesur â'r mewnbwn trydanol signal.Connection ffurflen P i A a B i T trwy groestoriadau tebyg i orifice gyda nodweddion llif cynyddol. Dad-egniation y solenoid (4). Mae'r sbwlio rheoli (2) yn cael ei ddychwelyd i'r safle canolog gan y gwanwyn cywasgu (3).
Strwythur y Falf Cyfeiriadol Gyfrannol 4WRA -2X
HD-4WRA(E)...A-2X
Mewn egwyddor, mae swyddogaeth y fersiwn falf hon yn cyfateb i swyddogaeth y falf gyda 3 safle sbŵl. Fodd bynnag, dim ond solenoid "a" sydd wedi'i ffitio ar y falfiau â 2 safle sbŵl. Yn lle'r 2il solenoid cyfrannol gosodir plwg (5) ar gyfer NS 6 neu ar gyfer NS 10 clawr(5).
Nodyn ar gyfer math 4WRA 6..-2X/...
Dylid osgoi draenio llinell y tanc. Gyda'r amodau gosod priodol, mae falf pwysedd cefn i'w gosod (pwysau cefn tua.0.2MPa).
