Pwysedd cyfrannol yn lleihau falf 3dr10p-6x
  • Pwysedd cyfrannol yn lleihau falf 3dr10p-6xPwysedd cyfrannol yn lleihau falf 3dr10p-6x

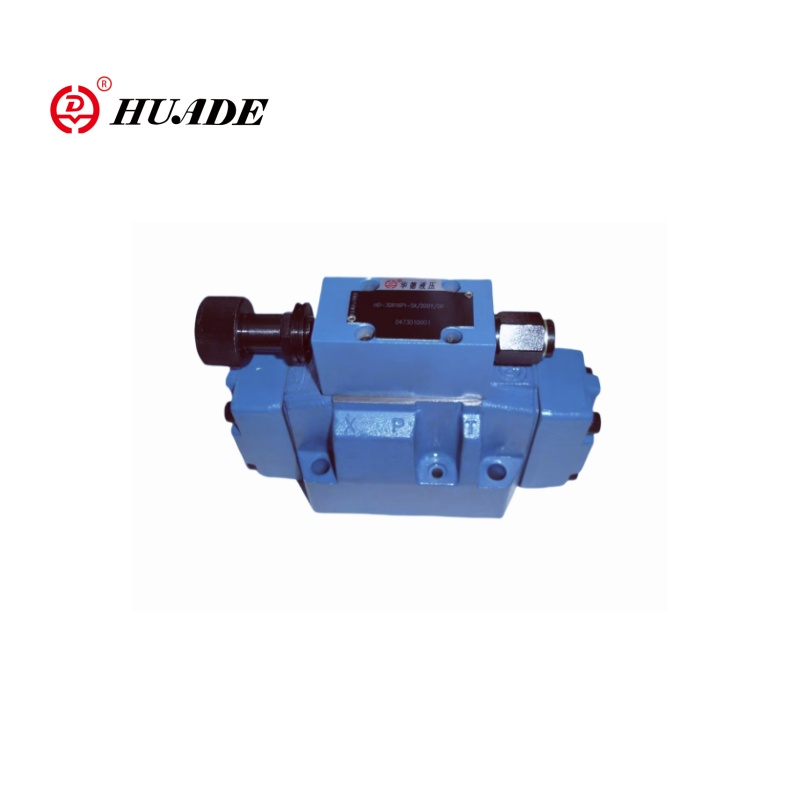

Pwysedd cyfrannol yn lleihau falf 3dr10p-6x

Mae Huafilter yn cyflenwi falf lleihau pwysau cyfrannol o ansawdd uchel 3dr10p-6x. Mae Huade Hydrulic yn un brand enwocaf yn y diwydiant hydrolig Tsieineaidd. Mae ansawdd Huade Hydrolic's yn ddibynadwy. Mae Huade Hydrolic wedi cael dau gydweithrediad tymor hir â Rexroth. Mae ei falfiau cyfrannol yn cwrdd â safonau rhyngwladol a gallant ddisodli'n llwyr yr un model 3DR10P-6X Rexroth.

Roedd peilot Huade yn gweithredu pwysau cyfrannol tair ffordd sy'n lleihau falf 3DR10P-6X Mae gan swyddogaeth rheoli peilot. Gall y falf gyfrannol hon wireddu cysylltiad tair ffordd, ac mae ganddo nodweddion addasu cyfrannol. Defnyddir falf 3DR10P-6X yn bennaf mewn system hydrolig i leihau a sefydlogi pwysau'r system.

Paramedr cynnyrch y pwysau cyfrannol yn lleihau falf 3dr10p-6x

Gyffredinol
Pwysau kg 6
Swydd Gosod Dewisol
Ystod tymheredd amgylchynol ℃ -30 i +50
Hydrolig
Bar pwysau enwol 315
Y pwysau gweithredu uchaf -Port p a bar 315
- Port Y Bar Ar wahân a dim pwysau i dancio
Gosodiad pwysau Bar bach Yn dibynnu ar lif
Bar -maximum 50; 100; 200; 315
Y llif uchaf l/min 120
Hylif hydrolig Olew Mwynau (HL, HLP) i DIN 51524); hylifau hydrolig bio-ddiraddiadwy cyflym i VDMA 24568 (gweler hefyd Re 90221); Hetg (olew hadau treisio) 1); Hepg (polyglycols) 2); Hees (esterau synthetig) 2); hylifau hydrolig eraill ar gais
Ystod tymheredd hylif hydrolig ℃ -30 i +80 (morloi nbr) -20 i +80 (morloi fkm)
Ystod gludedd mm2/s 10 i 800

Nodwedd cynnyrch a chymhwyso pwysau cyfrannol yn lleihau falf 3dr10p-6x

Nodweddion:

▶ Falf ar gyfer y gostyngiad (P i A) a'r cyfyngiad

▶ Ar gyfer mowntio is-blât, patrwm porthi DIN 24 340 Ffurf A, ISO 4401and CETOP-RP 121H, is-blatiau i gatalog Taflen AG 45 054 (archeb ar wahân)

▶ 4 cam pwysau

▶ 4 elfen addasu

● Knob Rotari

● Llawes gyda hecsagon a chap amddiffynnol

● bwlyn cylchdro y gellir ei gloi gyda graddfa

● Bwlyn cylchdro gyda graddfa

Cais:

Gellir defnyddio falf lleihau pwysau cyfrannol tair ffordd 3DR10P-6X yn helaeth mewn amrywiol systemau hydrolig, megis peiriannau peirianneg, offer metelegol, adeiladu llongau a meysydd eraill.

 Swyddogaeth ac adran o bwysau cyfrannol yn lleihau falf 3dr10p-6x

Mae'r math falf bwysedd 3DR10P-6X yn falf lleihau pwysau 3-ffordd a weithredir gan beilot gyda chyfyngiad pwysau yn y gylched eilaidd. Fe'i defnyddir ar gyfer lleihau pwysau mewn system hydrolig.

Mae'r falf sy'n lleihau pwysau yn cynnwys prif falf (1) yn bennaf gyda sbŵl rheoli (2) a falf rheoli peilot (3) gydag elfen addasu pwysau (10).

Wrth orffwys mae'r falf ar agor. Gall hylif pwysau lifo heb gyfyngiadau o borthladd P i borthladd A. Mae'r pwysau ym mhorthladd A yn cael ei roi trwy'r sianel (4) i'r ardal sbwlio gyferbyn â'r gwanwyn cywasgu (9). Ar yr un pryd rhoddir y pwysau trwy'r orifice (6) i ochr wedi'i lwytho yn y gwanwyn o'r sbŵl reoli (2) a thrwy sianel (5) i'r bêl (7) yn y falf rheoli peilot (3).

Yn dibynnu ar osodiad y gwanwyn cywasgu (11) mae pwysau'n cronni o flaen y bêl (7) ac yn sianel (5) sy'n dal y sbŵl rheoli (2) mewn safle agored. Mae hylifau pwysau yn llifo o borthladd P trwy'r sbŵl reoli (2) i borthladd A, nes bod pwysau wedi'i adeiladu ym mhorthladd A, sy'n fwy na'r gwerth pwysau a osodir yn y gwanwyn cywasgu (11) ac yn codi'r bêl (7).


Mae'r sbŵl reoli (2) yn symud i'r safle caeedig. Cyflawnir y pwysau llai gofynnol pan gyrhaeddir cydbwysedd rhwng y pwysau ym mhorthladd A a'r gwerth pwysau a osodir yn y gwanwyn cywasgu (11).

Os yw'r pwysau ym mhorthladd A yn parhau i godi wrth yr actuator trwy rymoedd allanol mae'r sbŵl rheoli (2) yn cael ei symud yn dal i fod ymhellach yn erbyn y gwanwyn cywasgu (9). Felly mae porthladd A wedi'i gysylltu â phorthladd T trwy'r tiroedd rheoli (8) yn y sbŵl rheoli (2). Mae digon o hylif pwysau yn llifo i dancio i sicrhau nad yw'r pwysau'n codi ymhellach.

Mae'r dychweliad olew peilot o Siambr y Gwanwyn (12) bob amser yn allanol trwy'r llinell reoli (13) i borthladd Y. Rhaid i hyn lifo ar ddim pwysau i danc bob amser.

Mae'r cysylltiad mesur pwysau (14) yn ei gwneud hi'n bosibl monitro'r pwysau is ym mhorthladd A.

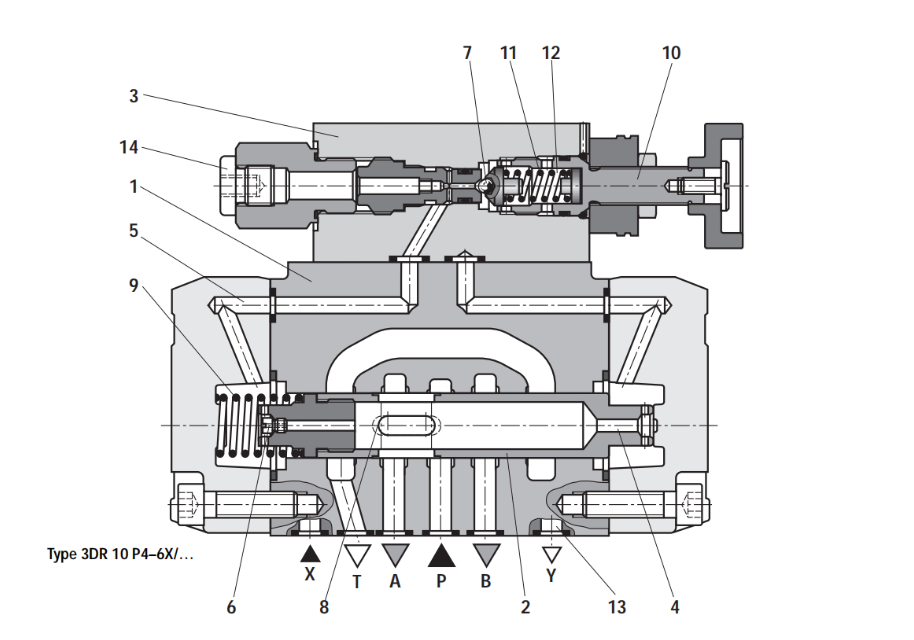

Sturctur o falf gyfrannol 3dr10p-6x
