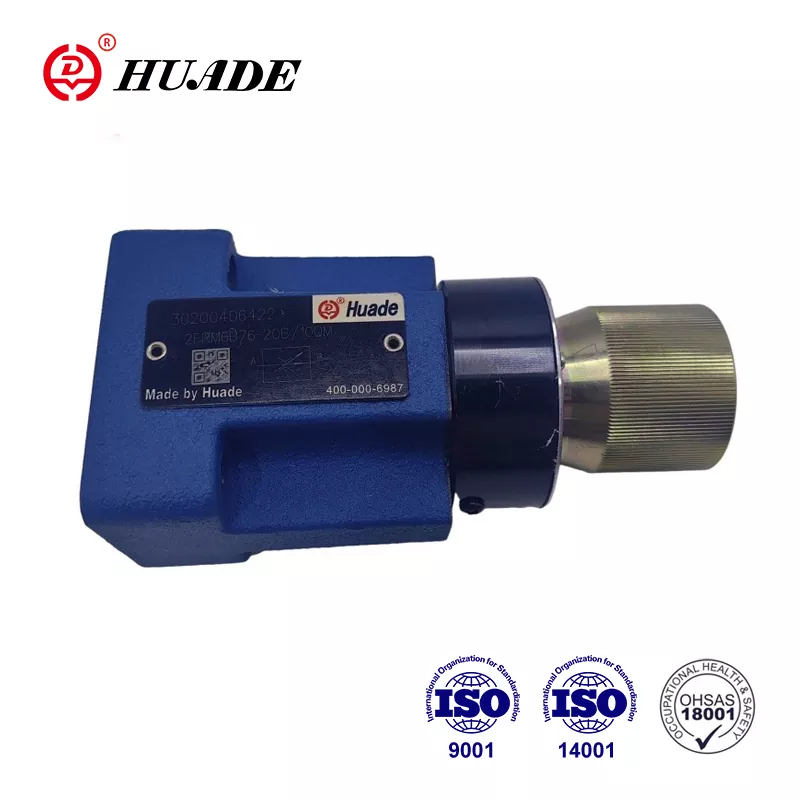

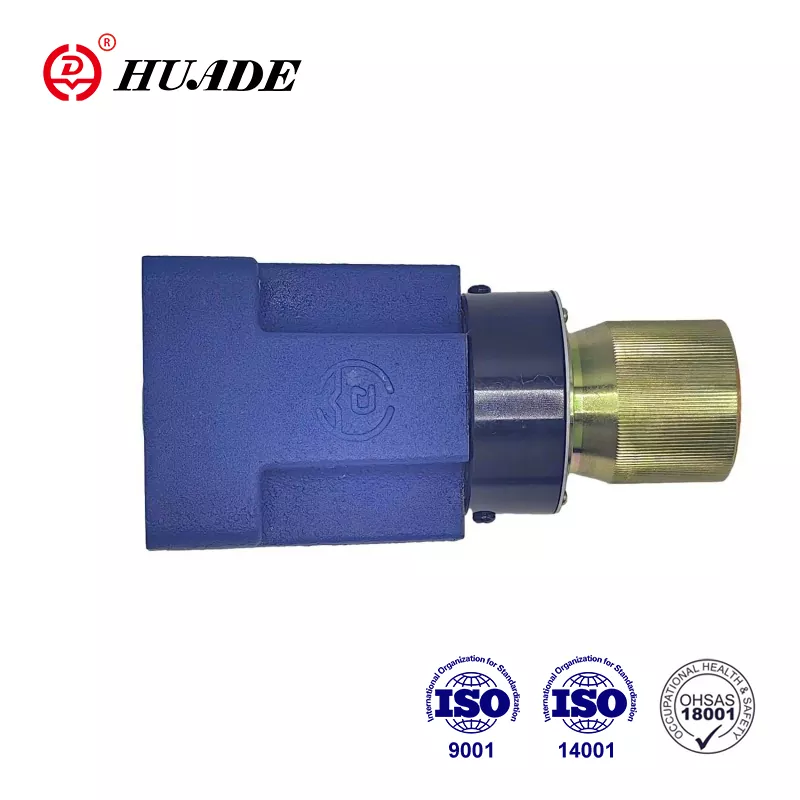

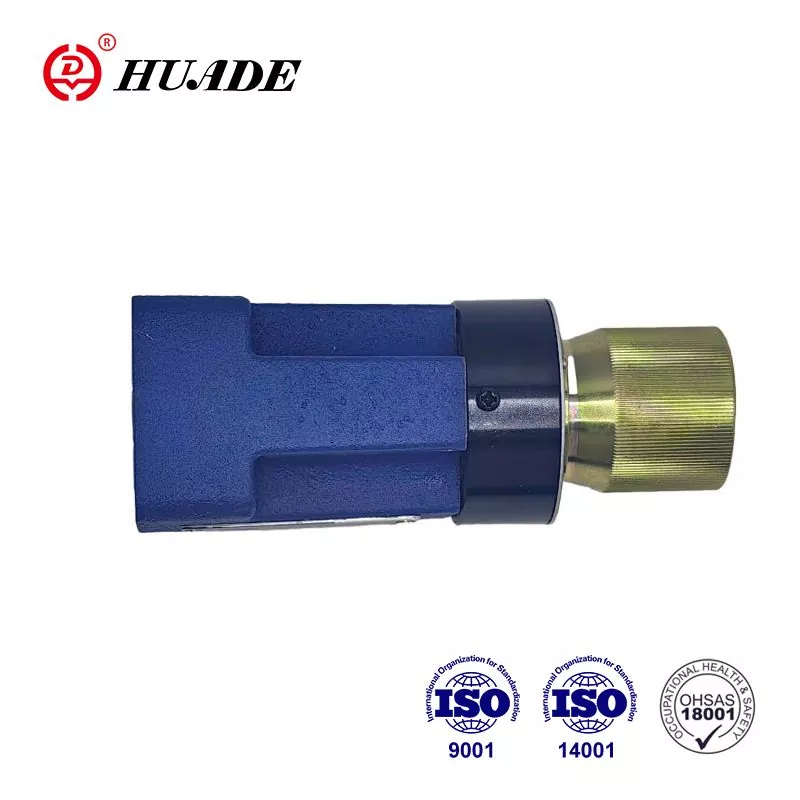

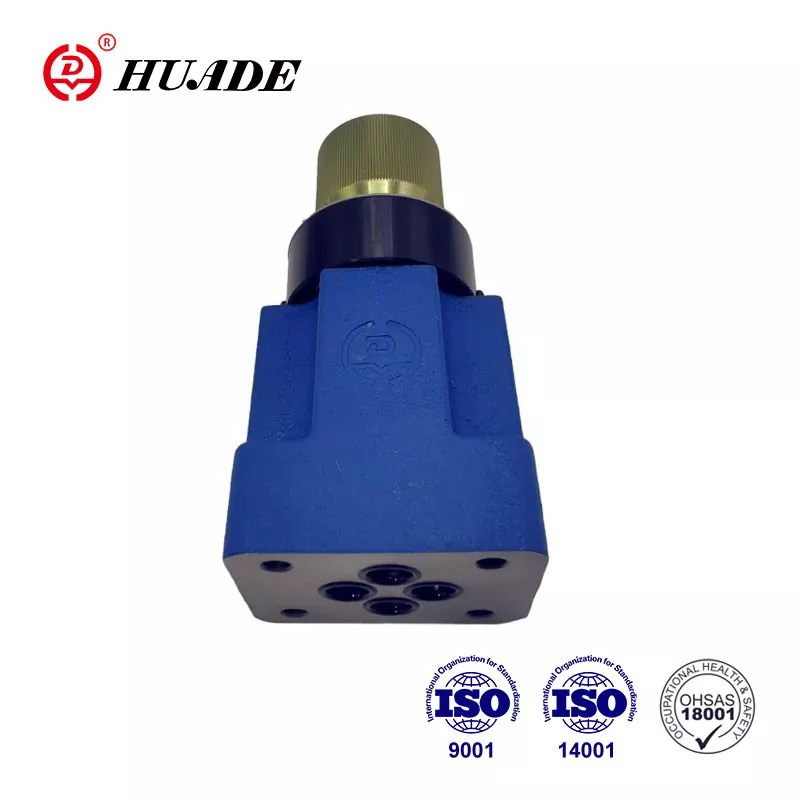

Mae'r falf rheoli llif math 2 FRM yn falf rheoli llif 2-ffordd. Mae'r ffatri'n canolbwyntio ar ymarferoldeb y cynhyrchion tra'n rheoli ansawdd y cynhyrchion yn llym. Ei nod yw cyflenwi falfiau llif hydrolig o ansawdd uchel y gall cwsmeriaid eu fforddio. Mae falfiau llif Huade® 2FRM 6 yn fwy datblygedig mewn technoleg oherwydd cyflwyno'r dechnoleg flaengar. Gellir addasu pecynnu cynnyrch, megis pecynnu bocs pren, pecynnu plastig a phecynnu carton safonol.
|
Hylif pwysedd |
Olew mwynol (ar gyfer sêl NBR) neu ester Ffosffad (ar gyfer sêl FPM) |
|||||
|
Amrediad tymheredd hylif pwysedd ( ℃) |
-30 i +80 |
|||||
|
Amrediad gludedd (mm ²/s) |
10 i 800 |
|||||
|
Llif qv max (L/mun) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Llif qv munud i 10MPa (L/mun) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Llif qv munud i 31.5MPa (L/mun) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Gwahaniaeth pwysau ∆p ar gyfer llif dychwelyd am ddim B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Gwahaniaeth pwysau lleiaf (MPa) |
0.6 i 1.2 |
|||||
|
Sefydlogrwydd pwysau hyd at ∆p = 31.5 MPa (%) |
Meistr 2 (Qmax) |
|||||
|
Y pwysau gweithredu uchaf ym mhorthladd A (MPa) |
i 31.5 |
|||||
|
Halogiad (μm) |
25 (Q<5L/mun) 10 (Q<0.5L/mun) |
|||||
|
Pwysau (kg) |
tua 1.3 |
|||||
Nodweddion:
▶ Cau'r iawndal pwysau yn allanol, dewisol
▶ Gwirio falf, dewisol
▶ bwlyn Rotari gyda graddfa
▶ Cloi.dewisol
1) Pan gaiff ei ddefnyddio ar y cyd â phlât unionydd hyd at 21 MPa
Cais:
Defnyddir falf rheoli llif 2FRM 6 ar gyfer cynnal llif cyson, yn annibynnol ar bwysau a thymheredd.
Cyffredinol:
Yn y bôn, mae falf rheoli llif 2-ffordd 2FRM 6 yn cynnwys tai(1), bwlyn cylchdro(2), orifice (3), digolledwr pwysau (4) a falf wirio ddewisol.
Falf rheoli llif math 2FRM 6 B.._20B/M
(heb gau allanol, heb falf wirio)
Mae llif o borth A i B yn cael ei throtlo yn safle'r sbardun (5). Mae trawstoriad y sbardun yn cael ei amrywio trwy droi bwlyn cylchdro (2). Er mwyn cadw'r llif yn gyson, yn annibynnol ar bwysau, a
mae digolledwr pwysedd (4) wedi'i osod ym mhorth B i lawr yr afon o safle'r sbardun(5). Mae'r sbring cywasgu (6) yn pwyso orifice(3) a digolledwr pwysau (4) tuag allan yn erbyn eu stopiau priodol ac felly'n cadw'r digolledwr pwysau (4) yn y safle agored pan nad oes llif drwy'r falf. Pan fydd hylif yn llifo drwy'r falf, mae'r pwysau sy'n gweithredu ym mhorthladd A yn cymhwyso grym i ddigolledwr pwysau (4) trwy orifice (7). Mae'r cydadferydd pwysau (4) yn symud i'r safle digolledu nes bod y grymoedd yn cydbwyso. Os yw'r pwysau ym mhorth A yn codi, mae'r digolledwr pwysau (4) yn symud i'r cyfeiriad cau, nes cyrraedd cydbwysedd grymoedd unwaith eto. Oherwydd y weithred ddigolledu barhaus hon gan y digolledwr pwysau, ceir llif cyson. Er mwyn rheoli llif trwy'r falf i'r ddau gyfeiriad, gellir gosod plât brechdan rectifier math Z4S 6 o dan y falf rheoli llif hwn.
Strwythur y Falf Rheoli Llif 2FRM 6-20B/...M...
Teipiwch 2FRM 6A..-20B/..R
Mae swyddogaeth y falf hon yn y bôn yr un peth â swyddogaeth falf math 2FRM 6 B..-20B/..M
Fodd bynnag, darperir porthladd allanol i'r math hwn o falf rheoli llif sy'n caniatáu i'r digolledwr pwysau (4) gael ei gysylltu â thrwy borthladd P(11). Mae'r pwysau allanol sy'n gweithredu ym mhorthladd P(11) trwy orifice (10) yn dal digolledwr pwysau (4) wedi'i gau yn erbyn grym y gwanwyn cywasgu (6). Pan fydd y falf gyfeiriadol gysylltiedig (9) yn cael ei hactifadu i ganiatáu llif o P i B, cyflawnir rheolaeth dolen gaeedig fel gyda math 2 FRM 6 B. Felly mae naid ar gychwyn busnes yn cael ei osgoi.
Dim ond ar gyfer rheolaeth mesuryddion y gellir defnyddio'r fersiwn hon gyda chau'r digolledwr yn allanol.
Mae llif dychwelyd am ddim o borth B i A trwy falf wirio (8).
Strwythur y Falf Rheoli Llif 2FRM 6A..-20B/..R
Enghreifftiau o Gymhwysiad
Symbol o falf rheoli llif 2-ffordd 2FRM 6
