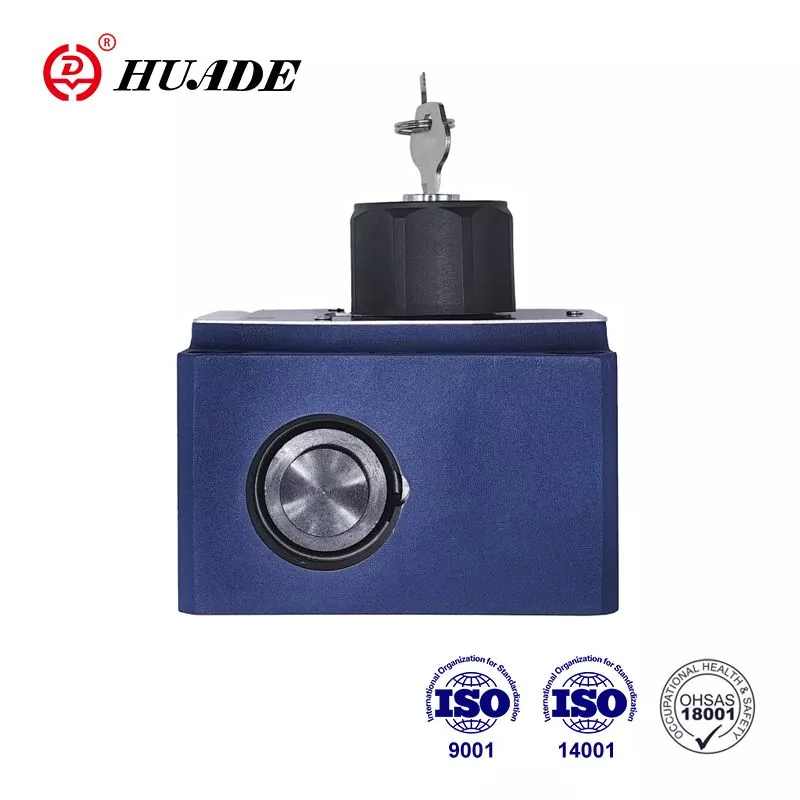

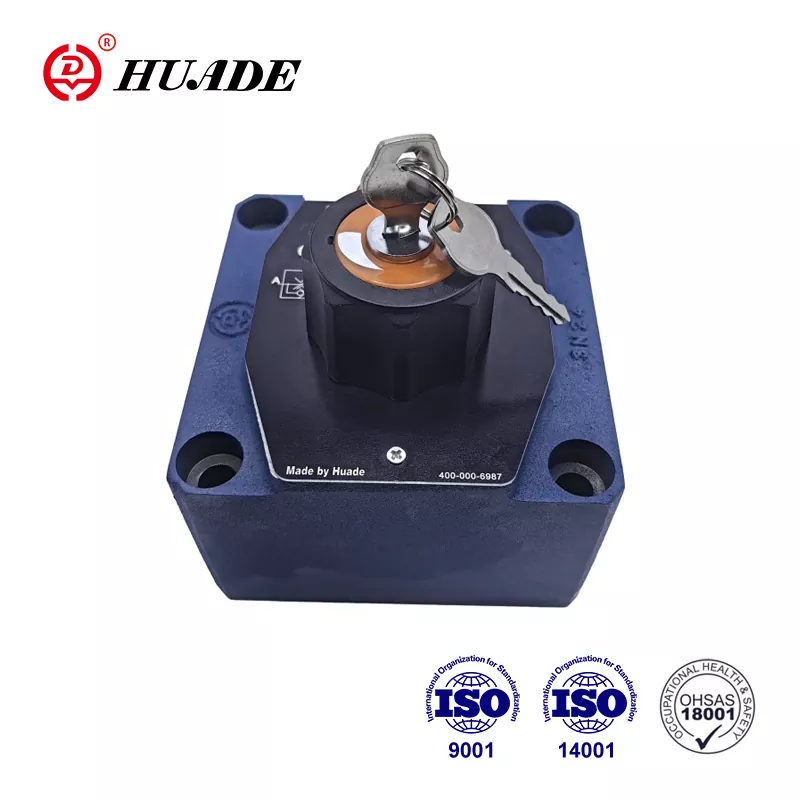

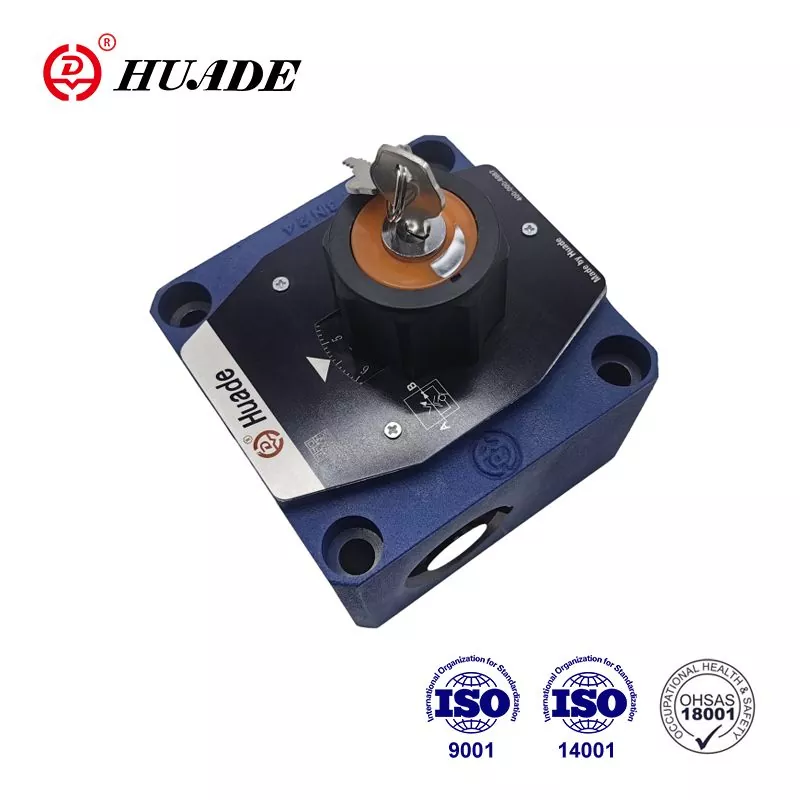

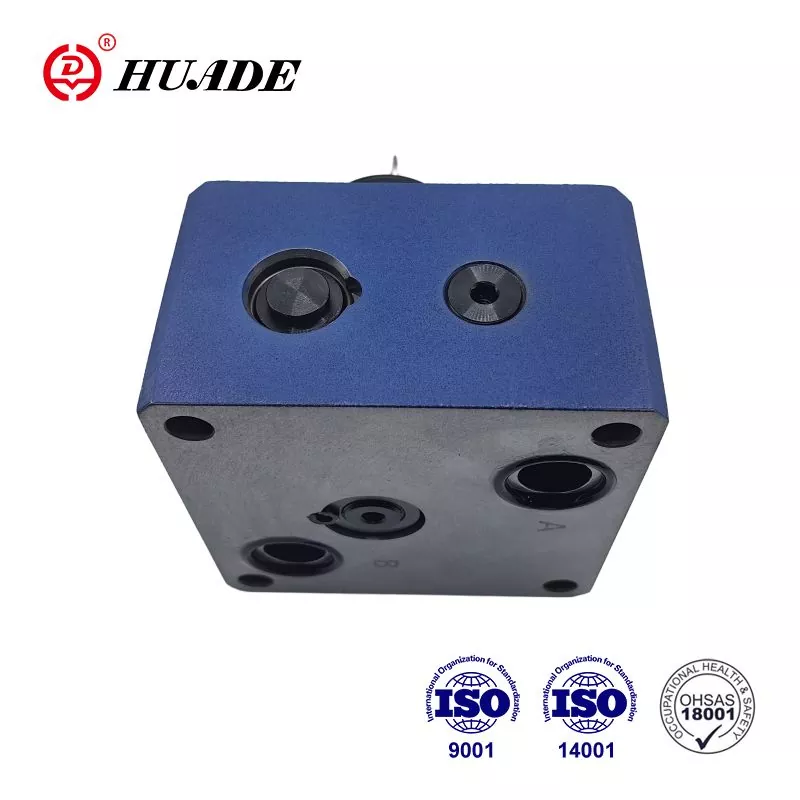

Mae falfiau rheoli llif yn falfiau rheoli llif 2-ffordd. Trwy gyflwyno technoleg, gall falfiau hydrolig Huade® gyfateb i berfformiad Rexroth. Mae'r falf llif 2FRM 16 hwn yn ddewis arall da, fforddiadwy i Rexroth. Mae Huade Hydraulic yn talu mwy o sylw i gost-effeithiolrwydd ac ymarferoldeb, fel bod gan ei falf hydrolig bris cymharol isel. Mae hwn yn hen frand yn Tsieina.
|
Cyffredinol |
|
|
Hylif hydrolig |
Olew mwynol (ar gyfer sêl NBR), neu ester ffosffad (ar gyfer sêl FPM) |
|
Amrediad tymheredd (℃) |
-30 i +80 |
|
Amrediad gludedd (mm ²/s) |
10 i 800 |
|
Plât brechdan Rectifier |
||
|
Llif.max (L/mun) |
10 |
16 |
|
hyd at 50 |
hyd at 160 |
|
|
Pwysau gweithredu (MPa) |
hyd at 31.5 |
|
|
Pwysau cracio (MPa) |
0.15 |
|
|
Pwysau (kg) |
3.2 |
9.3 |
|
Llif. Q max (L/munud) |
maint 10 |
maint 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p gyda llif dychwelyd am ddim B → A, Q-ddibynnol (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Rheoli llif |
tymheredd-sefydlog |
±2% (Q max) |
||||||
|
pwysau-sefydlog (hyd at |
±2% (Q max) |
±5% (Q max) |
||||||
|
Pwysau gweithredu, uchafswm.- porthladd A (MPa) |
hyd at 31.5 |
|||||||
|
Ystod gwahaniaeth pwysau isaf (MPa) |
0.3 i 0.7 |
0.5 ~ 1.2 |
||||||
|
Graddfa halogi (μ m) |
25 (Q< 5L/mun) |
10 (Q < 0.5L/mun) |
||||||
|
Pwysau (Kg) |
5.6 |
11.3 |
||||||
Nodweddion:
▶ Patrwm cludo i DIN 24 340, o A, ISO 4401 a CETOP - RP 121H
▶ Cyfyngwr strôc cydadfer pwysau, dewisol
▶ Gweithrediad mecanyddol
▶ Gostyngiad naid cychwyn busnes
▶ Rheoli llif i'r ddau gyfeiriad gan ddefnyddio plât brechdan unioni
Cais:
Prif swyddogaeth falfiau rheoli llif 2FRM 16 yw cynnal llif cyson yn annibynnol ar bwysau a thymheredd.
Mae'r falfiau 2FRM 16 yn y bôn yn cynnwys y tai (1), bushing orifice (3), digolledwr pwysau (4) gyda chyfyngydd strôc dewisol, falf wirio (5), elfen addasu (2).
Mae'r llif o sianel A i sianel B yn sbardun i'r agoriad (6). Er mwyn cynnal y llif ar draws y cysonyn orifice, mae digolledwr pwysau wedi'i gysylltu i fyny'r afon o'r orifice (6). Mae'r llif yn cael ei gynnal i raddau helaeth yn annibynnol ar dymheredd oherwydd dyluniad yr orifice. Mae llif dychwelyd am ddim o sianel B i sianel A yn cael ei gyfeirio trwy'r falf wirio (5). Dim ond o A i B y mae'r llif yn cael ei reoli. Er mwyn rheoli'r llif i'r ddau gyfeiriad gellir gosod plât brechdan unioni Z4S o dan y llif. falf rheoli.
Strwythur y Falf Rheoli Llif 2FRM 16
Symbol o Falf Rheoli Llif 2FRM 16
