Mae falfiau hydrolig atal ffrwydrad Huade yn mabwysiadu technoleg dylunio a gweithgynhyrchu arbennig, gan ddefnyddio deunyddiau o ansawdd uchel sy'n gwrthsefyll cyrydiad. Defnyddir cyfres WE10 falf atal ffrwydrad yn eang mewn mannau â pheryglon ffrwydrad fel diwydiannau mwyngloddio, glo a chemegol. Mae Huade yn frand cenedlaethol dibynadwy yn Tsieina. Mae gan y ffatri dechnoleg cynhyrchu uwch ac offer profi ac mae'n rhoi sylw mawr i ansawdd y cynnyrch.
| Data technegol | ||
| Safle gosod | Dewisol | |
| Amrediad tymheredd yr amgylchedd (℃) | -30 i +50 (sêl NBR) | |
| -20 i +50 (sêl FKM) | ||
| Pwysau | Solenoid sengl (kg) | 5.9 |
| solenoidau dwbl (kg) | 8.9 | |
| Pwysau gweithredu mwyaf | Porth P, A, B (bar) | 350 |
| Porth T (bar) | 210 | |
| pan fydd y pwysau gweithredu yn fwy na'r gwerth caniatâd, rhaid i symbol sbwlio A a B wneud y porthladd T ar gyfer draenio | ||
| Max. cyfradd llif (L/munud) | 120 | |
| Trawstoriad llif (newid safle niwtral) | Fersiwn V (mm2) | 11(A/B →T); 10.3(P →A/B) |
| Fersiwn W (mm2) | 2.5(A/B→T) | |
| Fersiwn Q (mm2) | 5.5(A/B →T) | |
| Hylif | Olew mwynol sy'n addas ar gyfer sêl NBR a FKM | |
| Ester ffosffad ar gyfer sêl FKM | ||
| Amrediad tymheredd hylif (℃) | -30 i +80 (sêl NBR) | |
| -20 i +80 (sêl FKM) | ||
| Amrediad gludedd mm2/s | 2.8 i 500 | |
| Gradd o halogiad | Y radd uchaf o halogiad hylif a ganiateir: Dosbarth 9. NAS 1638 neu 20/18/15, ISO4406 | |
| Data trydanol | ||
| Math o foltedd | DC | |
| Foltedd ar gael (V) | 12, 24, 36, 110 | |
| Goddefgarwch foltedd (foltedd nominal) % | -15 i +10 | |
| Defnydd pŵer (W) | 35 | |
| Cylch dyletswydd | Parhaus | |
| Newid amser Cydymffurfio ag ISO 6403 | AR (ms) | 45 i 60 |
| I FFWRDD (ms) | 20 i 30 | |
| Amledd wedi'i newid (amseroedd/h) | I 15000 | |
| Dosbarth amddiffyn yn ôl DIN 40050 | IP65 | |
| Max. tymheredd coiliau (℃) | +150 | |
Nodweddion:
▶ Defnyddir falf sleidiau cyfeiriad gweithrediad solenoid math sy'n gwrthsefyll ffrwydrad a weithredir yn uniongyrchol fel y safon
▶DIN24 340 Math A ar yr wyneb mowntio ISO 4401
▶ Solenoid amddiffyn ffrwydrad DC math gwlyb
▶ 90 ° solenoid amddiffyn ffrwydrad rotatable
▶ Nid oes angen agor siambr bwysau-dynn pan fydd coil yn cael ei ailosod
Cais:
Falf gwrth-ffrwydrad math WE yw'r falf gyfeiriadol o solenoid amddiffyn rhag ffrwydrad a ddefnyddir i reoli cyfeiriad cychwyn, stopio a llif hylif olew.
Mae'r falfiau rheoli cyfeiriadol yn cynnwys tai (1), un neu ddau solenoid (2), y sbŵl rheoli (3), ac un neu ddau sbring dychwelyd (4). Yn y cyflwr dad-egnïo, mae'r sbŵl rheoli(3) yn cael ei gadw yn y safle niwtral neu gychwynnol trwy gyfrwng sbring dychwelyd(4) (ac eithrio sbwliau curiad y galon). Mae'r sbŵl rheoli (3) yn cael ei actio trwy solenoidau pin gwlyb (2).
Er mwyn gwarantu gweithrediad boddhaol, dylid cymryd gofal i sicrhau bod y siambr bwysau solenoid wedi'i llenwi ag olew.
Mae'r sbŵl rheoli (3) yn cael ei symud i'r safle disgwyliedig gan solenoid (2) a gwialen gwthio (5), a
mae hyn yn rhoi llif rhydd o P i A a B i T neu P i B ac A i T.
Pan fydd y solenoid amddiffyn rhag ffrwydrad (2) yn cael ei bweru i ffwrdd, mae elfen falf rheoli (3) yn cael ei gwthio
i'r sefyllfa gychwynnol trwy ailosod y gwanwyn (4).

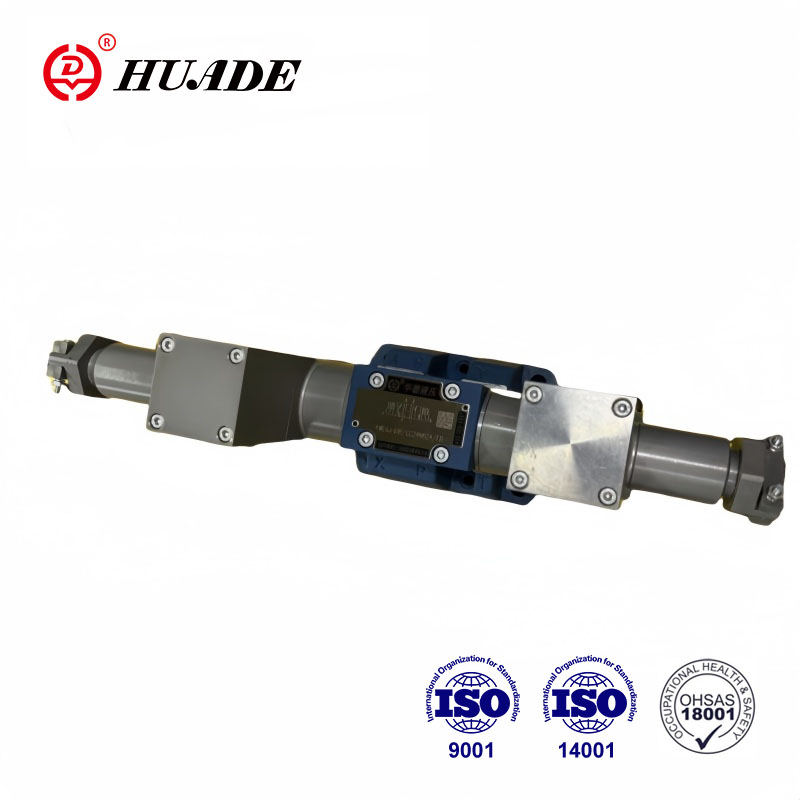

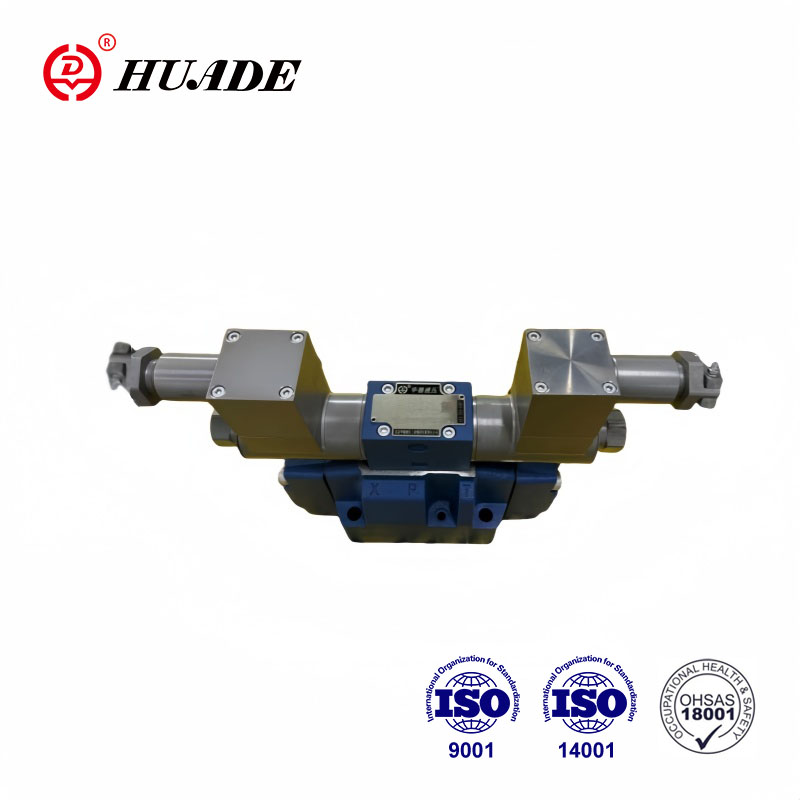

Strwythur Falf Solenoid Atal Ffrwydrad WE10
Symbolau
