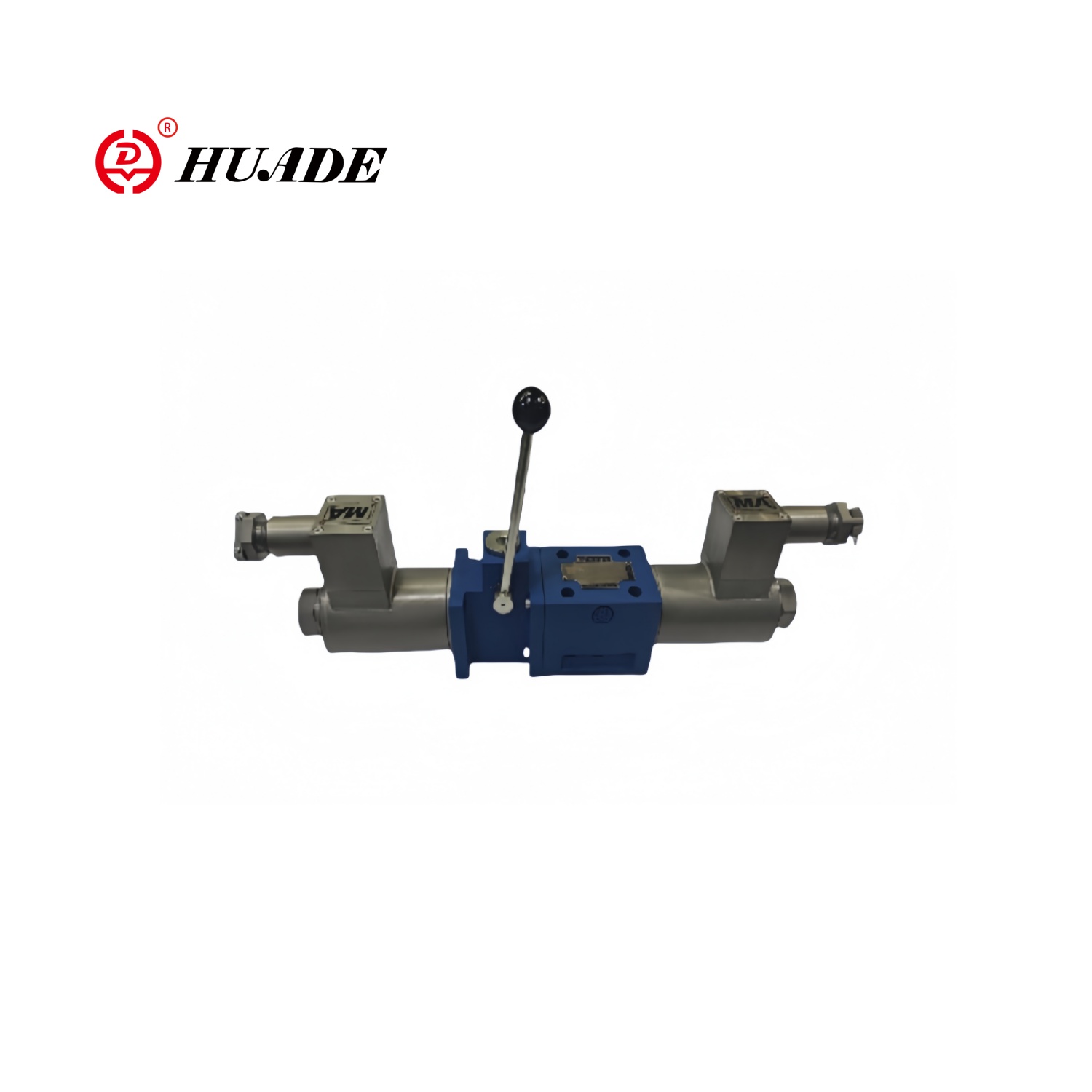

Falf solenoid gwrth-ffrwydrad gyda handlen 4wem10

Mae falf solenoid gwrth-ffrwydrad gyda handlen frys 4wem10 yn falf ddiwydiannol sydd wedi'i chynllunio'n arbennig ar gyfer amgylcheddau fflamadwy a ffrwydrol. Y foltedd cyffredin o falf solenoid 4wem10 yw 24VDC neu 220VAC, a rhaid i'r coil gwrth-ffrwydrad gyd-fynd â'r cyflenwad pŵer ar y safle. Pan fydd y rheolaeth awtomatig yn methu, gall yr handlen argyfwng dorri i ffwrdd neu agor y falf yn gyflym i atal gollyngiadau neu ffrwydrad.

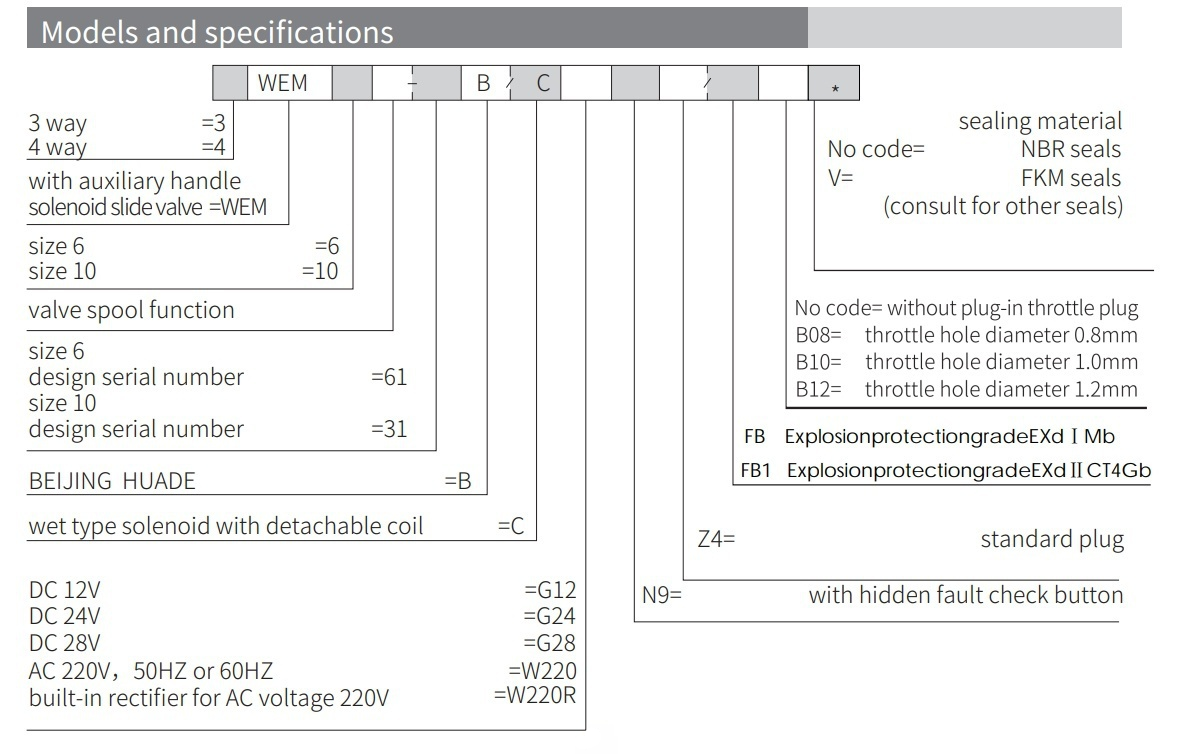

Paramedr Cynnyrch y Falf Solenoid Gwrth-ffrwydrad gyda handlen 4wem10

Nodwedd cynnyrch a chymhwyso falf solenoid gwrth-ffrwydrad gyda handlen 4wem10

Nodweddion:

▶ Maint 6 i 10

▶ Uchafswm pwysau gweithio 350 bar

▶ Uchafswm cyfradd llif gweithio 120 l/min

▶ agoriad, cau a chyfeiriad y llif a reolir gan y solenoid a'r llawlyfr

Solenoid pin gwlyb gyda coil datodadwy

▶ Gall y solenoid gylchdroi 90 °

▶ Mowntio is -blat

Cais:

Defnyddir falf gyfeiriadol solenoid gyda handlen frys 4wem10 yn helaeth mewn systemau piblinellau purfeydd a phlanhigion cemegol, gorsafoedd dosbarthu nwy, piblinellau mewnforio ac allforio tanciau storio LNG, systemau echdynnu nwy mwyngloddiau glo, a phiblinellau awyru tanddaearol.

Adran a symbol o falf solenoid gwrth-ffrwydrad gyda handlen 4wem10

Mae'r falf gyfeiriadol math WEMM yn falf sbwlio cyfeiriadol a weithredir gan solenoid a handlen weithredol. Mae'n rheoli cyfeiriad agoriadol, cau a llif llif hylif.

Mae falf solenoid gwrth-ffrwydrad gyda handlen 4wem10 yn cynnwys corff falf yn bennaf (1), un neu ddau solenoidau (2), sbŵl falf (3), gwanwyn ailosod (4) a dyfais rheoli â llaw.

Gweithrediad Solenoid:

Pan nad oes pŵer, mae'r sbŵl falf (3) yn y safle niwtral neu wreiddiol o dan weithred y gwanwyn dychwelyd. Pan fydd grym y solenoid (2) yn gweithredu ar y sbŵl falf (3), mae'n cael ei wthio o'r safle gweddill i safle'r derfynfa. Yn y modd hwn, mae'r olew pwysau yn cael ei gynnal o P i A a B i T, neu o P i B ac o A i T. Ar ôl i'r solenoid (2) gael ei bweru i ffwrdd, mae'r gwanwyn dychwelyd (4) yn dychwelyd sbŵl y falf (3) i'w safle gwreiddiol.

Gweithrediad handlen ategol:

Pan nad yw'r solenoid yn cael ei egnïo, gellir symud y sbŵl falf (3) trwy weithredu'r handlen ategol. Trowch yr handlen ategol (5) i'r dde, fel bod y grym gweithredu yn mynd trwy'r siafft gylchdroi (6). Mae craidd y falf bêl (7) a'r llewys canllaw (8) yn gweithredu ar sbŵl y falf (3), gan beri iddo symud i'r chwith. Pan fydd yr handlen ategol (5). Wrth ddychwelyd i'r safle sero, mae'r sbŵl falf (3) yn dychwelyd i'r safle gwreiddiol o dan weithred y gwanwyn dychwelyd (9).

Strwythuro Falf solenoid gwrth-ffrwydrad gyda handlen 4wem10

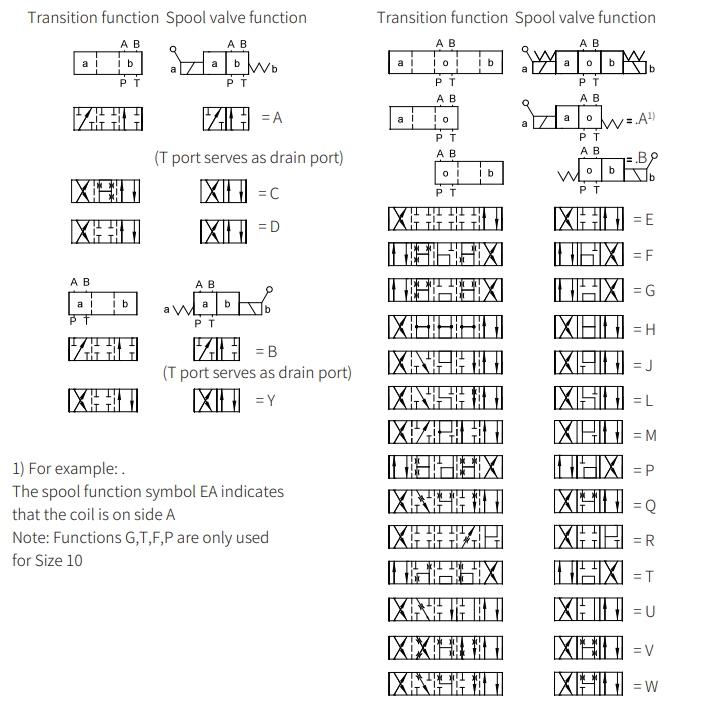

Symbolau o Falf solenoid gwrth-ffrwydrad gyda handlen 4wem10
