Falf gyfeiriadol gyfrannol gwrth-ffrwydrad 4wra 6-2x
  • Falf gyfeiriadol gyfrannol gwrth-ffrwydrad 4wra 6-2xFalf gyfeiriadol gyfrannol gwrth-ffrwydrad 4wra 6-2x
  • Falf gyfeiriadol gyfrannol gwrth-ffrwydrad 4wra 6-2xFalf gyfeiriadol gyfrannol gwrth-ffrwydrad 4wra 6-2x

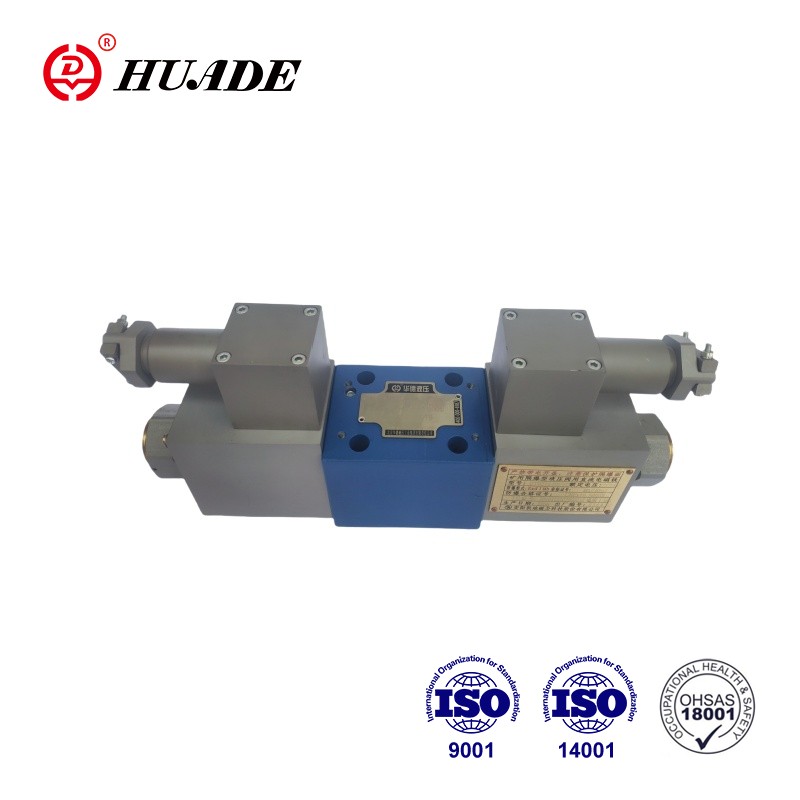

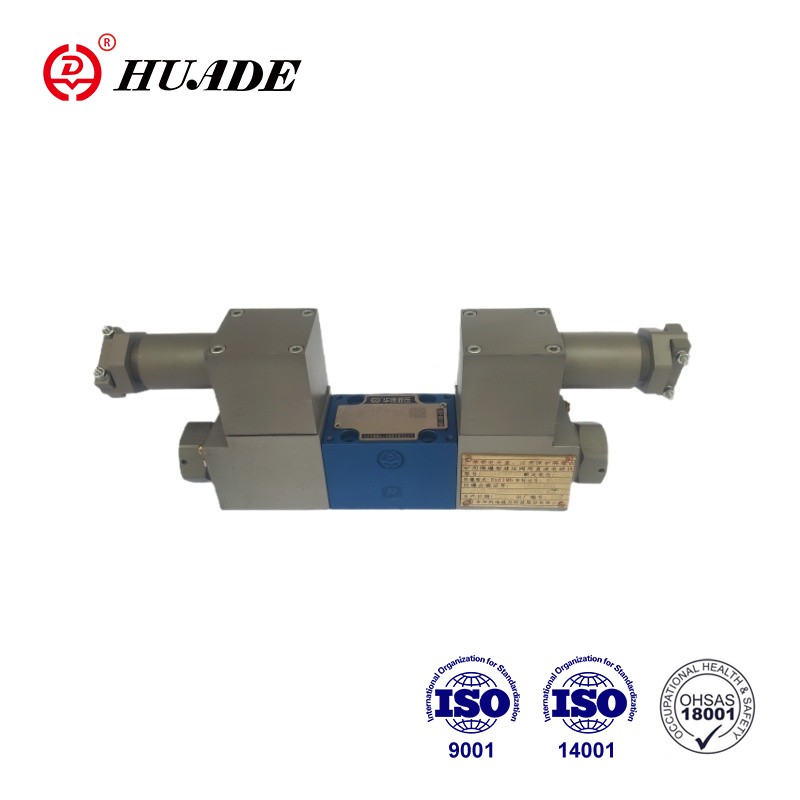

Falf gyfeiriadol gyfrannol gwrth-ffrwydrad 4wra 6-2x

• Nodweddion Cynnyrch: Rheoli cyfeiriad a maint llif
• Manylebau: Cyfres 4wra 6-2x,
• Cymwysiadau: Offer Peiriant, Awtomeiddio Diwydiannol. Swyddogaeth a chyfluniad falf gyfeiriadol gyfrannol gwrth-ffrwydrad 4wra 6-2x

Falf gyfeiriadol gyfrannol Prawf ffrwydrad Huade 4wra 6-2x yw falfiau cyfeiriadol cyfrannol 4/2- a 4/3-ffordd. Fe'u dyluniwyd fel cydrannau uniongyrchol a weithredir ar gyfer mowntio is -blatiau. Maent yn cael eu actio trwy solenoidau cyfrannol gydag edau ganolog a coil symudadwy. Mae'r solenoidau yn cael eu rheoli naill ai b electroneg rheolaeth allanol. Mae gan y falf ffrwydrad 4wra 6-2x hwn ystod eang o gymwysiadau, yn bennaf mewn ardaloedd lle mae angen rheoli llif y system hydrolig, pwysau, cyflymder a pharamedrau eraill yn fanwl gywir.

Paramedr Cynnyrch Falf Gyfeiriadol Cyfrannol Gwrth-ffrwydrad 4wra 6-2x

Hydrolig
Gosodiadau Dewisol, yn ddelfrydol llorweddol
Maint enwol 6 10
Pwysau (kg) 4wra ... 2x 2 6.6
Llif enwol qvnom ar △ p = 10 bar (l/min) 7, 15, 26 30, 60
Hysteresis (%) ≤5
Rhychwant Gwrthdroi (%) ≤1
Sensitifrwydd ymateb (%) ≤ 0.5
Pwysau max.operating Porthladdoedd A, B, P (Bar) 350
Porthladd t (bar) 210
Hylif pwysau Olew Mwynau (HL, HLP) i DIN 51524
Hylifau pwysau eraill ar gais!
Ystod tymheredd aer amgylchynol (℃) 4wra ... 2x -20 ° C i 70 ° C (-4 ° F i 158 ° F)
Ystod gludedd (mm2/s) 20to 380 (yn ddelfrydol 30 i 46)
Dosbarth glendid hylif NAS1638 Dosbarth9 neu ISO 4406 Dosbarth 20/18/15

Nhrydanol
1) Data solenoid
Math Foltedd DC
Signal gwerth gorchymyn ar gyfer 4wra ± 10vor4 ~ 20mA
Max.current fesul solenoid (a) 2.5 1.5 0.8
Ymwrthedd coil solenoid (ω) Gwerth oer ar 20 ° C. 2 4.8 19.5
Gwerth max.warm 3 7.2 28.8
Dyletswydd (%) ED100%
Tymheredd Max.Coil (℃) 150
Amddiffyn falf i EN60529 IP 65
2) Rheoli electroneg
Nghymysgydd 4wra ... 2x Vt-vspa2 -...- 2x
Foltedd cyflenwi (v) Foltedd 24
Gwerth cyfyngu is 21/22 (4wra)
Gwerth cyfyngu uchaf 35
Defnydd pŵer mwyhadur (a) Imaxith <1.8
Cerrynt impulse 3

Nodwedd cynnyrch a chymhwyso falf gyfeiriadol gyfrannol gwrth-ffrwydrad 4wra 6-2x


Nodweddion:

▶ Falf gyfeiriadol gyfrannol uniongyrchol a weithredir i reoli cyfeiriad a maint llif

▶ Ar gyfer mowntio is -blatiau: Mae patrwm porthi yn cydymffurfio ag ISO4401

▶ Active trwy gyfrwng solenoidau cyfrannol ag edau ganolog a coil symudadwy

▶ Sbŵl Rheoli Canolog y Gwanwyn


Cais:

Gellir defnyddio falf gyfeiriadol gyfrannol gwrth-ffrwydrad 4wra 6-2x mewn gweithgynhyrchu peiriannau trwm, offer peiriant, awtomeiddio diwydiannol.

Swyddogaeth a chyfluniad falf gyfeiriadol gyfrannol gwrth-ffrwydrad 4wra 6-2x

Yn y bôn, mae'r falfiau'n cynnwys: corff (1) gydag arwyneb mowntio, sbŵl rheoli (3) gyda ffynhonnau cywasgu (2), solenoidau (4) gydag edau ganolog.

Gyda'r solenoidau (4), wedi'u dad-egni, mae'r sbŵl rheoli (3) yn cael ei ddal yn y safle canolog gan y ffynhonnau cywasgu (2).

Gweithrediad uniongyrchol y sbŵl rheoli (3) trwy fywiogi un o'r solenoidau cyfrannol (4) e.e. Rheoli dde solenoid, yna symud y sbŵl rheoli (3) i'r chwith yn gymesur â'r signal mewnbwn trydanol, a chysylltiad o P i A a B i T trwy groestoriadau tebyg i orifce gyda nodweddion llif blaengar.

4wra (e) ... a-2x Fodd bynnag, dim ond solenoid y mae "A" wedi'u gosod ar y falfiau safle 2. Mae plwg (6) wedi'i osod yn ei le ar y solenoid cyfrannol "B".

Symbolau o falf gyfeiriadol gyfrannol gwrth-ffrwydrad 4wra 6-2x
