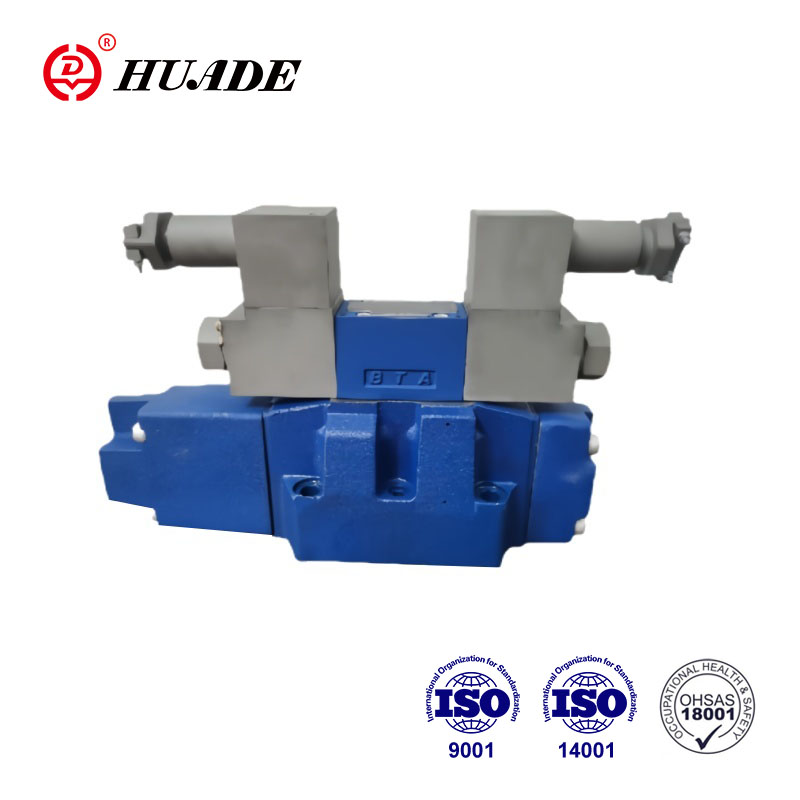

Mae falf gyfeiriadol gyfrannol gwrth-ffrwydrad 4wrz yn cael ei defnyddio'n helaeth mewn systemau hydrolig sy'n gofyn am reolaeth fanwl gywir a pherfformiad gwrth-ffrwydrad. Mae falfiau ffrwydrad cyfres 4wrz Huade’s 4WRZ wedi’u hardystio gan CNEX. Mae graddfeydd ac ardystiadau gwrth-ffrwydrad fel arfer yn cydymffurfio â safonau rhyngwladol perthnasol. Mae gan falf gyfrannol 4wrz sy'n atal ffrwydrad nodweddion rheoleiddio llif sensitif, a all sicrhau rheolaeth fanwl gywir ar bwysedd, llif a chyfeiriad y system hydrolig.
| Gyffredinol | ||
| Math o Falf | Medi | |
| Gosodiadau | Dewisol, yn ddelfrydol llorweddol | |
| Ystod Tymheredd Storio (℃) | -20 i +80 | |
| Ystod tymheredd amgylchynol (℃) | -20 i +70 | |
| Pwysau (kg) | Ng10 | 7.8 |
| NG16 | 13.4 | |
| Ng25 | 18.2 | |
| NG32 | 42.2 | |
| Hydrolig (wedi'i fesur gyda hlpag.p = 100bar: 40 ℃ ± 5 ℃) | ||||||
| Maint enwol | 10 | 16 | 25 | 32 | ||
| Pwysau gweithredu (bar) | Falf Beilot | Cyflenwad olew peilot allanol | 30 i 100 bar | |||
| Cyflenwad olew peilot mewnol | 100 i 350 gyda "D3" yn unig | |||||
| Prif falf | hyd at 315 | hyd at 350 | hyd at 350 | hyd at 350 | ||
| Dychwelwch bwysedd llif (bar) | Porthladd T (porthladd R) (draen olew peilot allanol) | hyd at 315 | hyd at 250 | hyd at 250 | hyd at 150 | |
| Porthladd T (draen olew peilot mewnol) | hyd at 30 | hyd at 30 | hyd at 30 | hyd at 30 | ||
| Porthladd y | hyd at 30 | hyd at 30 | hyd at 30 | hyd at 30 | ||
| Signal mewnbwn cyfaint olew peilot 0- 100 % (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Llif olew peilot ym Mhort X ac Y gyda signal mewnbwn grisiog 0- 100 % (l/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Llif y brif falf (l/min) | hyd at 170 | hyd at 460 | hyd at 870 | hyd at 1600 | ||
| Hylif hydrolig | Olew Mwynau (HL, HLP) i DIN 51524 Hylifau pellach ar ymholiad! | |||||
| Ystod tymheredd hylif hydrolig (℃) | -20 i +80 (yn ddelfrydol +40 i +50) | |||||
| Ystod gludedd (mm2/s) | 20 i 380 (yn ddelfrydol 30 i 46) | |||||
| Gradd yr halogiad | Y radd uchaf a ganiateir o halogi'r hylif pwysau yw NAS 1638 neu ISO 4406 (c) | Argymhellir hidlydd ag isafswm cyfradd cadw o βx≥ 75 | ||||
| Falf Beilot | NAS 1638 Dosbarth 7 | x = 5 | ||||
| Prif falf | NAS 1638 Dosbarth 9 | x = 15 | ||||
| Hysteresis (%) | ≤ 6 | |||||
| Nhrydanol | ||
| Math o Falf | Medi | |
| Math o amddiffyniad y falf i EN 60529 | IP65 gyda soced cebl wedi'i osod a'i gloi | |
| Math Foltedd | DC | |
| Gorgyffwrdd gwerth gorchymyn (%) | 15 | |
| Max. cyfredol (a) | 1.5 | |
| Ymwrthedd coil solenoid (ω) | Gwerth oer ar 20 ℃ | 4.8 |
| Max. Gwerth Cynnes | 7.2 | |
| Dyletswydd (%) | 100 | |
| Tymheredd Coil (℃) | hyd at 150 | |
| Amddiffyn falf i EN 60529 | IP65 gyda chysylltydd plug-in sefydlog a sefydlog | |
| Rheoli electroneg | ||
| Mwyhadur allanol ar gyfer math WRZ | VT-VSPA2-1-L2X / ... | |
| Signal gwerth gorchymyn | Mewnbwn foltedd "a1" (v) | V ± 10 |
| Mewnbwn cyfredol "F1" (MA) | 4 i 20 | |
Nodweddion:
▶ Falf gyfeiriadol gyfrannol a weithredir gan beilot i reoli cyfeiriad a maint llif
▶ Mae gweithrediad trwy solenoidau cyfrannol gydag edau ganolog a coil datodadwy
▶ Ar gyfer mowntio is -blat:
Patrwm Portio i ISO 4401 a DIN 2430
▶ Sbŵl Rheoli Canolog y Gwanwyn
▶ 4wrze: electroneg integredig (OBE) gyda mewnbwn foltedd neu fewnbwn cyfredol (A1 resp. F1)
▶ 4WRZ: Electroneg Rheoli Cysylltiedig (Gorchymyn ar wahân)
Cais:
Defnyddir falf gyfeiriadol sy'n atal ffrwydrad 4WRZ-L7X i reoli'r cyfeiriad a'r llif mewn mwyngloddio coil, peiriannau cloddio glo, peiriannau metelegol.
■Math o Falf Beilot 3DREP 6 ...
Mae'r falf beilot yn falf lleihau pwysau 3-ffordd cyfrannol a weithredir gan solenoid. Fe'i defnyddir i drosi signal mewnbwn trydanol yn signal allbwn pwysau cyfrannol ac fe'i defnyddir ar bob falf 4wrz ....
Mae'r solenoidau cyfrannol yn solenoidau pin gwlyb DC y gellir eu rheoli gydag edau ganolog a coil datodadwy. Mae'r solenoid yn cael ei reoli'n ddewisol gan electroneg allanol.
Dyluniad:
Mae'r falf yn y bôn yn cynnwys:
- Tai (1)
- Rheoli sbŵl (2) gyda phwysau yn mesur sbŵls (3 a 4)
- Solenoidau (5 a 6) gydag edau ganolog
Egwyddor Gwaith
-Pan fydd y solenoidau (5 a 6) yn y cyflwr wedi'i ddad-egni, mae'r sbŵl reoli (2) yn cael ei ddal
gan ffynhonnau cywasgu yn y safle canolog
- Cyfeiriad gweithrediad y sbŵl rheoli (2) trwy egnïo solenoid cyfrannol, e.e. Egnïwch solenoid "A" (5). Mae sbŵl mesur pwysau (3) a sbŵl rheoli (2) yn cael eu symud i'r chwith yn gymesur â'r signal mewnbwn trydanol; Cysylltiad o P i B ac A i T trwy'r croestoriadau tebyg i orifice â nodweddion llif blaengar; Dychwelir dad-egni'r solenoid (5), sbŵl rheoli (2) i'r safle canolog gan y gwanwyn cywasgu, yn y safle canolog, mae porthladdoedd A a B ar agor i T, h.y. gall yr hylif hydrolig lifo i'r tanc heb unrhyw gyfyngiadau.
–Mae diystyru, dewisol, gyda chymorth y peth, gellir symud y sbŵl rheoli (2) heb fod angen egnio'r solenoid.
Nodiadau:
Math 3DREP 6:Rhaid atal draenio llinell y tanc. Yn achos sefyllfa osod gyfatebol, mae falf cyn-lwytho i'w gosod (pwysau cyn llwyth oddeutu 2 far).
Falf beilot gyda dwy safle sbwlio
(Math 3DREP 6 ... B ...)
Mewn egwyddor, mae swyddogaeth y fersiwn falf hon yn cyfateb i swyddogaeth y falf gyda thair safle sbwlio. Fodd bynnag, darperir y falf 2-safle hon gyda solenoid "A" (5) yn unig. Yn lle'r 2il solenoid cyfrannol, mae sgriw plwg (7) wedi'i osod.
■Peilot Falfiau Cyfeiriadol Cyfrannol Gweithredol Math 4wrz ...
Mae falfiau math 4wrz ... yn falfiau cyfeiriadol a weithredir gan beilot gyda gweithrediad gan gyfrannol mewn solenoidau cyfrannol. Maent yn rheoli cyfeiriad a maint llif.
Dyluniad:
Mae'r falfiau yn y bôn yn cynnwys:
- Falf beilot (9) gyda solenoidau cyfrannol (5 a 6), sbŵl rheoli (2) a phlygiau orifce (15)
- Prif falf (10) gyda'r prif sbŵl (11) a chanol y gwanwyn (12).
Egwyddor Gwaith
-Pan fydd y solenoidau (5 a 6) yn cael eu dad-egni, mae'r prif sbŵl (11) yn cael ei ddal gan ganoli ffynhonnau (12) yn y safle canolog.
- Op5eration o sbŵl 1thae tmbain (11) trwy'r falf beilot (9), mae'r prif sbŵl yn cael ei symud yn gyfrannol, yn dibynnu ar safle'r sbŵl, yn llifo o p i a a b i t (r) neu p i b ac a i t (r).
e.e. Trwy fywiogi solenoid "B" (6), mae'r sbŵl reoli (2) yn cael ei symud i'r dde, mae olew peilot yn cael ei fwydo trwy'r falf beilot (9) i'r siambr bwysau (13) ac yn symud y prif sbŵl (11) yn gymesur â'r signal mewnbwn trydanol; Cysylltiad o P i A a B i T trwy groestoriadau tebyg i orifice gyda llif blaengar.
nodweddion.
Dychwelir dad-egni'r solenoid (6), y sbŵl rheoli (2) a'r prif sbŵl (11) i'r safle canolog.
- Cyflenwad olew peilot i'r falf beilot yn fewnol trwy borthladd P neu'n allanol trwy borthladd X.
- Gyda chymorth llawlyfr dewisol gellir diystyru'r sbŵl reoli (2) gellir ei symud heb fod angen egnio'r solenoid.
Nodiadau:
Ar gyfer pwysau system uwchlaw 100Bar rhaid gosod y modiwl lleihau pwysau peilot math D3 (14) rhwng falf beilot (9) a phrif falf (10).
Symbolau o falf gyfeiriadol gyfrannol gwrth-ffrwydrad 4wrz
