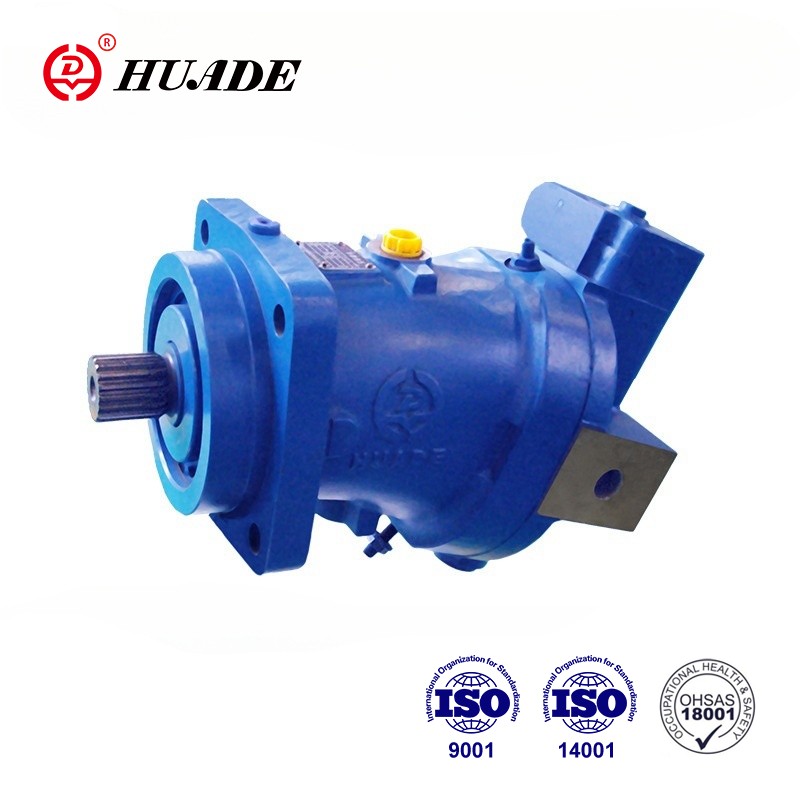

Moduron piston echelinol hydroligCynrychioli un o'r atebion mwyaf soffistigedig ac effeithlon mewn technoleg pŵer hylif. Mae'r dyfeisiau manwl gywir hyn yn trosi egni hydrolig yn gylchdro egni mecanyddol, gan eu gwneud yn anhepgor mewn cymwysiadau yn amrywio o drwm Offer adeiladu i beiriannau gweithgynhyrchu manwl. Dealltwriaeth Mae eu gweithrediad yn datgelu'r egwyddorion peirianneg cain sy'n gwneud yn fodern systemau hydrolig yn bosibl.
Yr egwyddor sylfaenol
Yn greiddiol iddo, modur piston echelinol hydrolig yn gweithredu ar egwyddor Pascal, sy'n nodi bod pwysau yn berthnasol i a Mae hylif cyfyng yn cael ei drosglwyddo'n gyfartal i bob cyfeiriad. Mae'r modur yn harneisio Yr egwyddor hon trwy ddefnyddio hylif hydrolig dan bwysau i yrru pistonau wedi'u trefnu mewn patrwm crwn o amgylch echel ganolog. Wrth i'r pistonau hyn symud yn ôl a allan, maent yn creu cynnig cylchdro trwy fecanyddol a ddyluniwyd yn ofalus System Cysylltu.
Mae'r term "echelinol" yn cyfeirio at y Cyfeiriadedd y Pistons, sydd wedi'u lleoli yn gyfochrog â phrif y modur echel cylchdro. Mae'r trefniant hwn yn wahanol i foduron piston rheiddiol, lle Mae pistons wedi'u gosod yn berpendicwlar i'r echel. Y cyfluniad echelinol yn cynnig manteision penodol o ran dwysedd pŵer, effeithlonrwydd a crynoder.
Cydrannau craidd a'u swyddogaethau
Y bloc silindr
Mae'r bloc silindr yn gwasanaethu fel calon y modur, sy'n cynnwys silindrau lluosog wedi'u peiriannu'n fanwl yn gymesur o amgylch yr echel ganolog. Yn nodweddiadol, mae moduron yn ymddangos rhwng pump a naw silindr, gyda saith yn gyfluniad cyffredin. Pob silindr Yn gartref i piston sy'n symud yn echelinol wrth i bwysau hydrolig gael ei gymhwyso. Y Mae bloc silindr yn cylchdroi fel uned, wedi'i yrru gan weithred gyfunol pawb Pistons.
Pistons ac elfennau cysylltu
Mae pistonau unigol yn ffitio'n glyd o fewn pob un silindr, wedi'i selio gan gylchoedd manwl i atal gollyngiadau mewnol. Pob piston yn cysylltu â gwialen gyswllt neu bad sliper, sy'n trosglwyddo'r cynnig llinellol o'r piston i gynnig cylchdro. Rhaid i'r elfennau cysylltu hyn wrthsefyll grymoedd aruthrol wrth gynnal aliniad manwl gywir trwy gydol y cylchdro Beicio.
Y plât swash
Mae'r plât swash yn cynrychioli'r mwyaf efallai cydran ddyfeisgar o'r modur piston echelinol. Y plât onglog hwn, a elwir hefyd yn a plât cam, yn trosi symudiad llinol y pistons yn fudiant cylchdro. Fel Mae'r bloc silindr yn cylchdroi, mae'r pistons yn dilyn cyfuchlin y plât swash, symud i mewn ac allan o'u silindrau. Ongl y plât swash yn uniongyrchol yn pennu dadleoliad pob strôc piston, ac wrth ddadleoli amrywiol Moduron, gellir addasu'r ongl hon i reoli cyflymder a torque modur.
Plât falf ac amseriad porthladd
Mae'r plât falf yn rheoli amseriad Mae hylif hydrolig yn llifo i ac o bob silindr. Y gydran llonydd hon Nodweddion porthladdoedd wedi'u lleoli'n fanwl gywir sy'n cyd -fynd â'r silindr cylchdroi bloc. Wrth i bob silindr gylchdroi heibio'r plât falf, mae'n cysylltu bob yn ail i'r gilfach pwysedd uchel a'r allfa pwysedd isel, gan sicrhau bod pistons derbyn hylif dan bwysau ar yr union foment iawn yn eu cylch.
Y cylch gweithredu
Gweithrediad piston echelinol hydrolig Mae modur yn dilyn cylch wedi'i drefnu'n ofalus sy'n ailadrodd yn barhaus cyhyd wrth i hylif dan bwysau gael ei gyflenwi.
Cyfnod Derbyn
Yn ystod y cyfnod cymeriant, mae piston yn dechrau ei strôc allanol wrth i'w silindr uno â'r porthladd pwysedd uchel ar y plât falf. Mae hylif hydrolig dan bwysau yn rhuthro i'r silindr sy'n ehangu gofod, yn gwthio yn erbyn y piston. Mae'r grym a gynhyrchir yn dibynnu ar y ddau Pwysedd hydrolig ac ardal effeithiol y piston.
Cyfnod pŵer
Wrth i'r silindr barhau i gylchdroi, mae'r Mae piston yn cyrraedd yr estyniad mwyaf ac yn dechrau ei strôc fewnol. Y pwysau Mae hylif wedi'i ddal yn y silindr yn gweithredu grym ar y piston, sy'n trosglwyddo hyn gorfodi trwy'r gwialen gysylltu â'r plât swash. Gan fod y plât swash Wedi'i osod ar ongl, mae'r grym echelinol hwn yn creu eiliad gylchdro, gan gyfrannu i dorque allbwn y modur.
Cyfnod gwacáu
Pan fydd y silindr yn cyd -fynd â'r porthladd pwysedd isel, mae'r hylif cywasgedig yn cael ei ddiarddel wrth i'r piston gwblhau ei strôc i mewn. Mae'r amseriad hwn yn sicrhau bod pob silindr yn cael ei wagio o hylif sydd wedi darfod cyn dechrau'r cylch cymeriant nesaf. Union amseriad y weithred falf hon yn hanfodol ar gyfer cynnal gweithrediad llyfn ac atal colledion pwysau.
Technoleg dadleoli amrywiol
Mae llawer o foduron echelinol moduron yn ymddangos Gallu dadleoli amrywiol, a gyflawnir trwy addasu'r ongl plât swash. Pan fydd yr ongl plât swash yn cynyddu, mae pistons yn profi strôc hirach, gan arwain at fwy o ddadleoli fesul chwyldro a torque uwch ar isaf cyflymderau. I'r gwrthwyneb, mae lleihau'r ongl plât swash yn lleihau dadleoliad, gan ganiatáu ar gyfer cyflymderau cylchdro uwch gyda llai o dorque.
Mae'r nodwedd dadleoli amrywiol hon yn darparu hyblygrwydd rheolaeth eithriadol. Gall rheolaethau electronig addasu'n awtomatig Yr ongl plât swash yn seiliedig ar ofynion llwyth, gan optimeiddio effeithlonrwydd ar draws ystod eang o amodau gweithredu. Gall rhai systemau datblygedig gyflawni hyd yn oed Dadleoli sero, gan atal y modur i bob pwrpas heb dorri ar draws llif hydrolig.
Effeithlonrwydd a pherfformiad Nodweddion
Mae moduron piston echelinol hydrolig yn cyflawni lefelau effeithlonrwydd rhyfeddol o uchel, yn aml yn fwy na 95% yn y gweithrediad gorau posibl amodau. Mae'r effeithlonrwydd hwn yn deillio o sawl ffactor dylunio, gan gynnwys Gollyngiadau mewnol lleiaf posibl, goddefiannau cydran manwl gywir, a hylif wedi'i optimeiddio dynameg. Mae'r trefniant echelinol yn cyfrannu at yr effeithlonrwydd hwn trwy ddarparu Grymoedd rheiddiol cytbwys sy'n lleihau llwythi dwyn a ffrithiant mecanyddol.
Cymhareb pŵer-i-bwysau'r moduron hyn yn eithriadol, gan eu gwneud yn ddelfrydol ar gyfer cymwysiadau symudol lle mae pwysau beirniadol. Gall un modur gynhyrchu torque aruthrol wrth gynnal dimensiynau cymharol gryno. Yn ogystal, yr amddiffyniad gorlwytho cynhenid Mae systemau hydrolig yn golygu y gall y moduron hyn drin gorlwytho dros dro heb Niwed.
Cymwysiadau a Manteision
Mae moduron piston echelinol hydrolig yn dod o hyd ceisiadau ar draws nifer o ddiwydiannau. Mewn offer adeiladu, maent yn pweru Traciau cloddwyr ac olwynion llwythwyr. Mae cymwysiadau morol yn cynnwys Systemau gwynt a gyriant angor. Mae defnyddiau diwydiannol yn amrywio o gludwr Yn gyrru i spindles offer peiriant.
Manteision moduron piston echelinol ymestyn y tu hwnt i'w heffeithlonrwydd uchel a'u dwysedd pŵer. Maen nhw'n cynnig rhagorol rheolaeth cyflymder, gall weithredu i'r ddau gyfeiriad gyda pherfformiad cyfartal, a darparu galluoedd cychwyn a stopio ar unwaith. Eu gallu i gynnal Mae torque cyson ar draws cyflymderau amrywiol yn eu gwneud yn ddelfrydol ar gyfer cymwysiadau gofyn am reolaeth cynnig manwl gywir.
