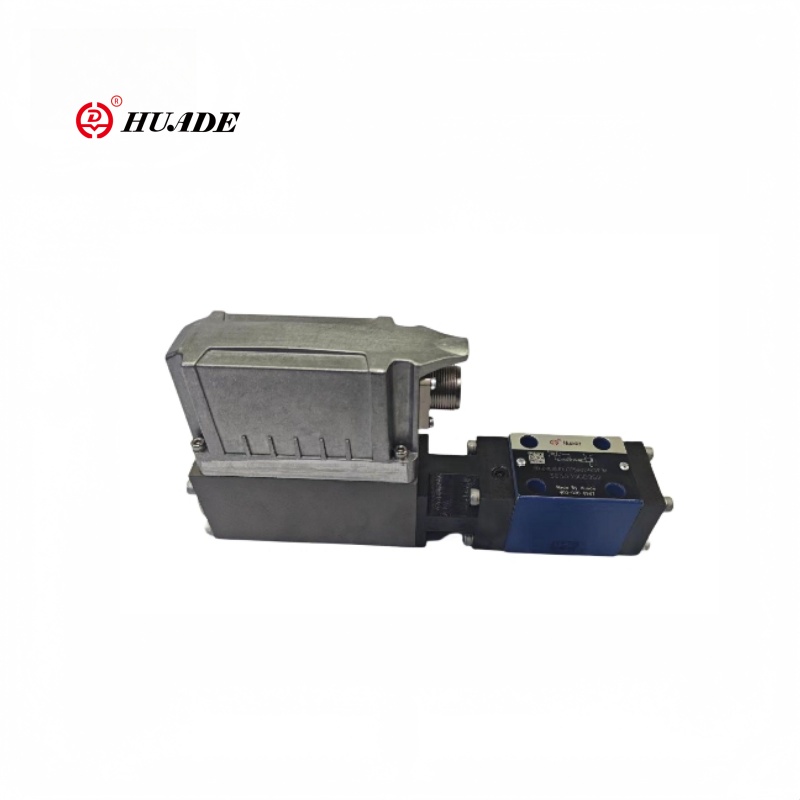

Pwysau cyfrannol yn lleihau falf drebe 6x-1x

Mae'r gyfres Falf 6X-1x Falf 6X-1x sy'n lleihau pwysau cyfrannol chwe ffordd yn mabwysiadu dyluniad peilot, a all leihau prif rym gyrru craidd falf a gwella'r cyflymder ymateb (gall ymateb amledd gyrraedd mwy na 10Hz). Mae'r strwythur chwe ffordd yn lleihau cymhlethdod y biblinell ac yn addas ar gyfer lleoedd cryno. Mae Falf DREBE 6X-1X yn cefnogi protocolau cyfathrebu diwydiannol safonol (megis profinet, ethercat), sy'n hawdd eu hintegreiddio i systemau hydrolig deallus.

Paramedr cynnyrch pwysau cyfrannol yn lleihau falf drebe 6x-1x

Nodwedd cynnyrch a chymhwyso pwysau cyfrannol sy'n lleihau falf drebe 6x-1x

Nodweddion:

▶ Falfiau a weithredir gan beilot gydag adborth safle ac electroneg ar fwrdd ar gyfer lleihau pwysau system yn y defnyddiwr (peilot olew mewnol yn unig)

▶ Fersiwn 3-ffordd (p-a/a -t), pmin = pt

▶ Addasadwy trwy safle'r armature yn erbyn y gwanwyn cywasgu

▶ Hysteresis lleiaf posibl a reolir gan safle <1 %, amseroedd ymateb cyflym, gweler y data technegol

▶ Cyfyngiad pwysau i lefel ddiogel hyd yn oed gydag electroneg ddiffygiol (cerrynt solenoid i> imax)

▶ Ar gyfer ymlyniad is-blat, cyfluniad twll mowntio i ISO 4401-03-02-0-05. Is -blatiau yn unol â thaflen gatalog re45053 (archeb ar wahân)

▶ Cysylltydd plug-in i DIN 43563-AM6, gweler Taflen Catalog Parthed 08008 (archeb ar wahân)

▶ Data ar gyfer yr electroneg sbarduno ar fwrdd

Cais:

Pwysedd cyfrannol Mae cyfres DREBE 6x-1x sy'n lleihau pwysau cyfrannol yn gydran perfformiad uchel mewn systemau hydrolig diwydiannol, sy'n addas ar gyfer amodau gwaith cymhleth sy'n gofyn am reolaeth pwysau manwl gywir ac ymateb deinamig fel peiriannau adeiladu, offer metelaidd, peiriannau mowldio pigiad a pheiriannau castio marw.

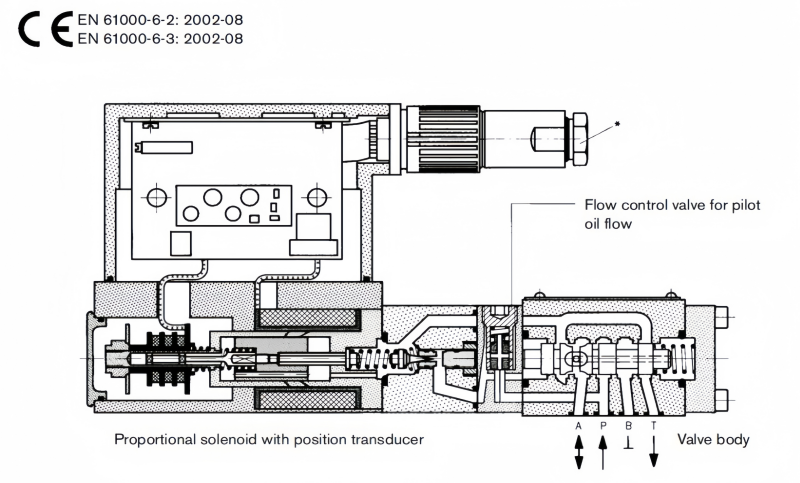

Swyddogaeth ac adran o bwysau cyfrannol sy'n lleihau'r falf drebe 6x-1x

Gyffredinol

Math DREBE6X Mae falfiau lleihau pwysau cyfrannol yn cael eu gweithredu gan beilot gyda phrif lwyfan 3-ffordd.

Mae'r falf beilot (cam peilot falf rhyddhad pwysau) yn cael ei darparu yn fewnol â llif rheoledig o olew peilot trwy P.

Mae'r falfiau'n cael eu actio trwy gyfrwng solenoid cyfrannol a reolir gan safle gydag electroneg ar fwrdd y llong.

Gyda'r falfiau hyn, gellir addasu'r pwysau mewn (defnyddiwr) yn anfeidrol a'i leihau mewn perthynas â'r pwynt gosod.

Egwyddor Sylfaenol

I addasu pwysau'r system mewn A, mae pwynt gosod wedi'i osod yn yr electroneg sbardun. Yn seiliedig ar y pwynt gosod hwn, mae'r electroneg yn rheoli lleoliad y solenoid yn erbyn grym y gwanwyn. Mae'r solenoid cyfrannol wedi'i leoli'n union ar gromlin nodweddiadol y gwanwyn. Mae'r cam peilot yn cael olew o p ar gyfradd llif o <0.6 l/min trwy falf rheoli llif. Mae'r pwysau peilot yn cael ei gymharu â phwysau'r defnyddiwr (ynghyd â gwanwyn) mewn A a'i reoleiddio.

Mae'r gwanwyn yn arwain at pamin = p yn T.

Cyfyngiad pwysau ar gyfer y diogelwch mwyaf

Os bydd nam yn digwydd yn yr electroneg, fel y byddai'r cerrynt solenoid (IMAX) yn fwy na'i lefel benodol mewn modd heb ei reoli, ni all y pwysau godi uwchlaw'r lefel a bennir gan

y grym gwanwyn uchaf.
