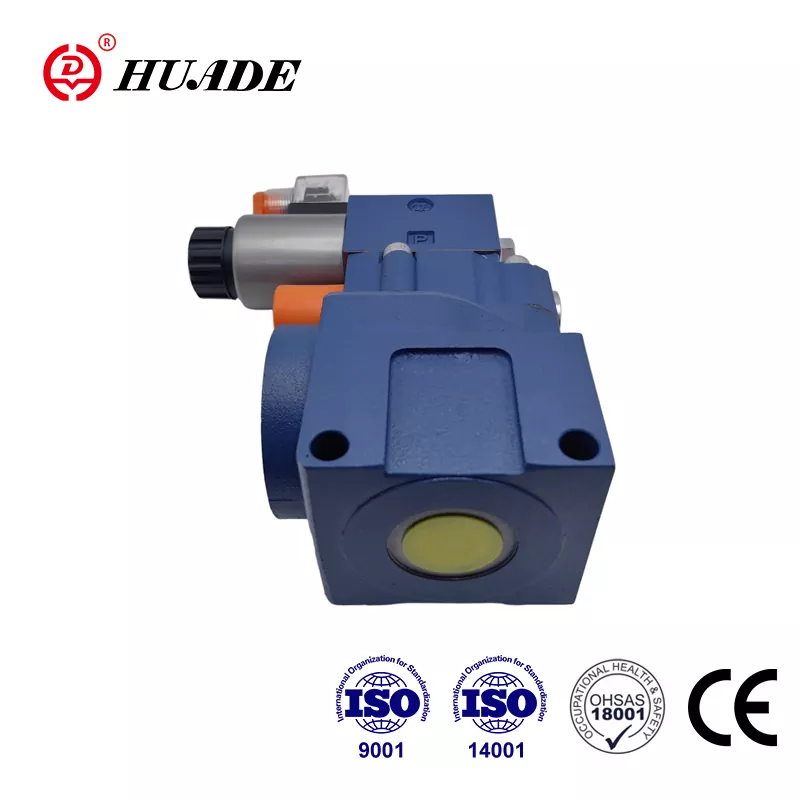

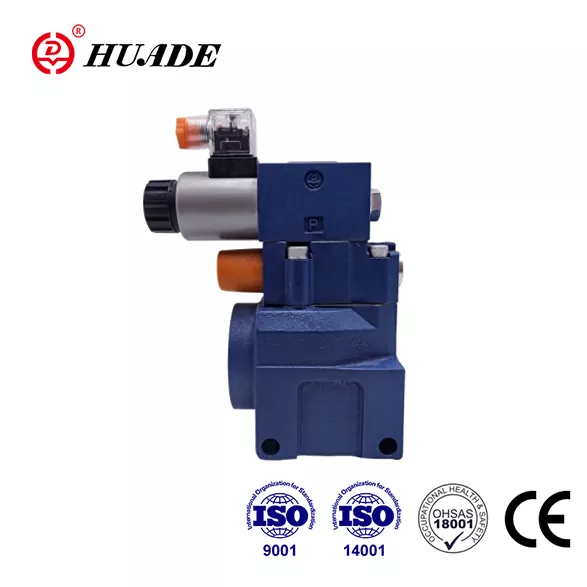

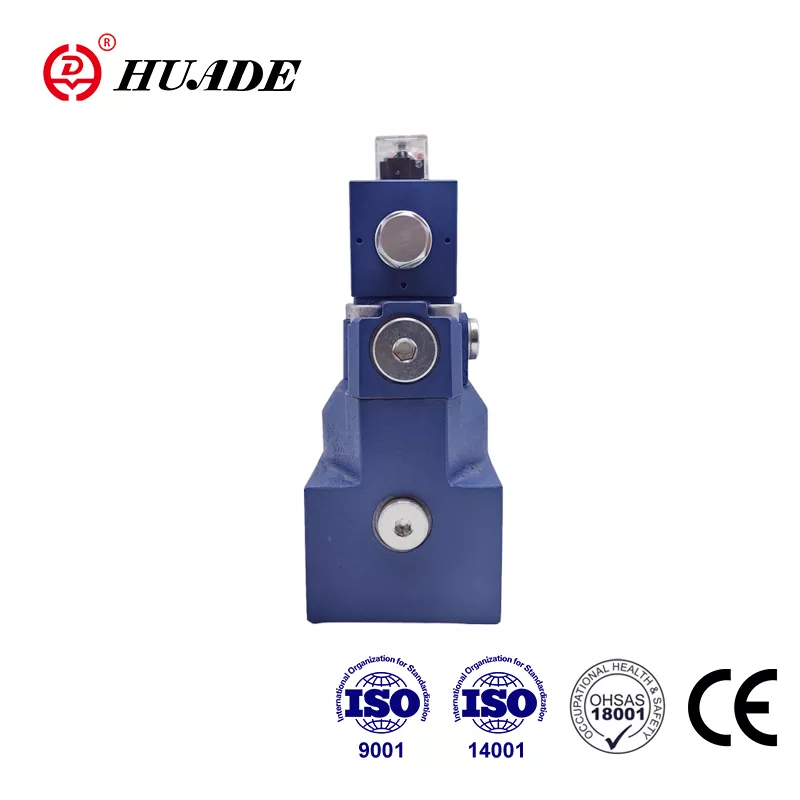

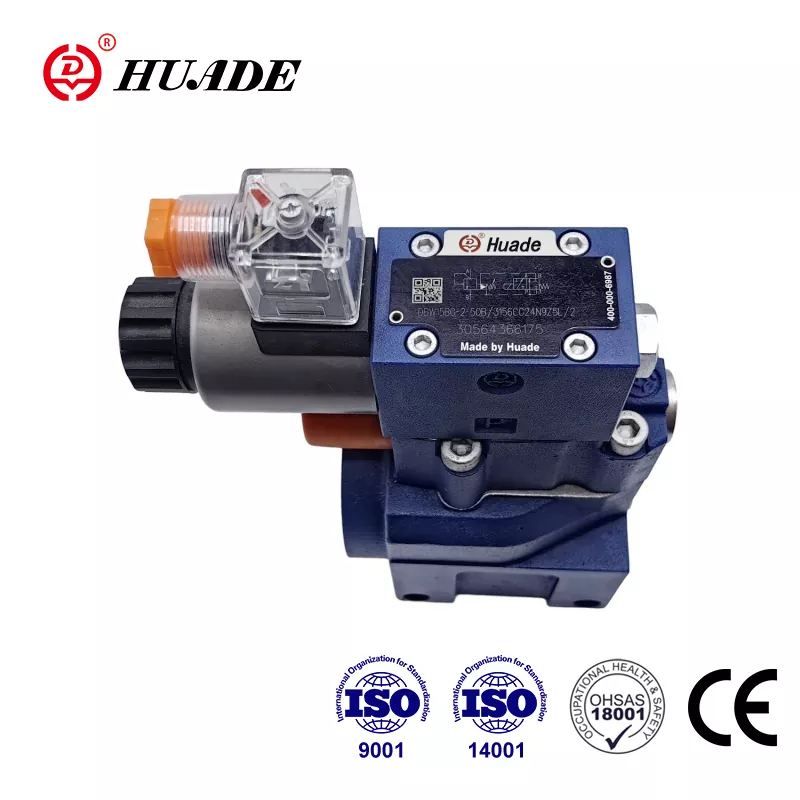

Falf rhyddhad pwysau dbw 10

Mae falf rhyddhad pwysau Huade® DBW 10 yn fwy gwydn o gymharu â chynhyrchion tebyg eraill. Y rheswm yw bod Huade Hydrolic wedi cael dau gydweithrediad tymor hir â Rexroth. Gall Math DBW 10 ddisodli'r un falfiau cyfres a gynigir gan Rexroth. Er mwyn darparu cynhyrchion hydrolig, cyflwynodd y ffatri 750 o offer cynhyrchu uwch o bob cwr o'r byd. Mae'r ffatri yn talu mwy o sylw i ymarferoldeb y cynhyrchion ac mae wedi ymrwymo i ddarparu falfiau hydrolig fforddiadwy i gwsmeriaid. Mae pob cangen o'r ffatri wedi pasio ISO9001, ISO14001 ac OH SAS18001. Mae gan Brand Huade® enw da yn Tsieina. Oherwydd ansawdd dibynadwy a pherfformiad sefydlog, defnyddir falfiau pwysau Huade® yn helaeth mewn peiriannau peirianneg ac adeiladu a diwydiant milwrol a meysydd eraill.

Paramedr Cynnyrch Falf Rhyddhad Pwysau DBW 10

Nodwedd cynnyrch a chymhwyso falf rhyddhad pwysau dbw 10

Nodweddion:

▶ Mowntio is -blat

▶ Patrwm porthi i DIN 24 340, Ffurf E, ISO 6264 a CETOP - RP 121H

▶ Cysylltiad pibell

▶ Mewnosod cysylltiad

▶ Tair elfen addasu:

. Rotari

. Hecs. Sgriw pen gyda chap amddiffynnol

. Bwlyn cylchdro y gellir ei gloi gyda graddfa

▶ Dadlwytho a weithredir gan solenoid trwy falf sbwlio cyfeiriadol adeiledig

Cais:

Defnyddir falfiau rhyddhad pwysau DBW 10 ar gyfer cyfyngiad ac actio solenoid yn dadlwytho'r pwysau rheoli.

Swyddogaeth, adran a symbolau falf rhyddhad pwysau dbw 10

Gyffredinol

Mae falfiau pwysau DBW yn falfiau rhyddhad pwysau a weithredir gan beilot.

Mae'r falfiau rhyddhad pwysau (dB) yn cynnwys y brif falf (1) yn bennaf gyda phrif gynulliad sbwlio (3) a falf peilot a weithredir (2) gydag elfen addasu pwysau.

Math o falf rhyddhad pwysau DB

Mae'r pwysau sy'n bresennol ym mhorthladd A yn gweithredu ar y prif sbŵl (3). Ar yr un pryd rhoddir pwysau trwy'r llinellau rheoli (6) a (7), sydd â orifices (4) a (5), ar ochr llwythog y prif sbŵl (3) ac wrth y bêl (8) yn y falf rheoli peilot (2). Os yw'r pwysau ym mhorthladd A yn fwy na'r falf a osodwyd yn y gwanwyn (9), mae'r bêl (8) yn agor yn erbyn y gwanwyn (9).

Daw'r signal ar gyfer hyn yn fewnol trwy'r llinellau rheoli (10) a (6) o borthladd A. Mae'r hylif pwysau ar ochr llwythog y gwanwyn o'r prif sbŵl (3) bellach yn llifo trwy'r llinell reoli (7), turio orifice (11) a phêl (8) i siambr y gwanwyn (12). Yn Math DB ... 50b/... mae'n llifo'n fewnol trwy'r llinell reoli (13) i danc, neu yn Math DB..50/.. Y..EXTERNALLY trwy'r llinell reoli (14). Oherwydd yr orifices (4) a (5) mae cwymp pwysau yn digwydd ar y prif sbŵl (3), mae'r cysylltiad o borthladd A i borthladd B ar agor. Nawr mae'r hylif pwysau yn llifo o borthladd A i borthladd B wrth gynnal y pwysau gweithredu set.

Gellir dadlwytho neu newid y falf rhyddhad pwysau i bwysau gwahanol (ail gam pwysau) trwy'r porthladd "X” (15).

Falf Rhyddhad Pwysau Math o DBW

Mae swyddogaeth y falf hon yn y bôn yr un fath â'r math falf db

Fodd bynnag, cyflawnir y dadlwytho ar y prif sbŵl (3) trwy actio’r falf gyfeiriadol adeiledig (16).

Strwythur dbw ... 50b

Symbol o dbw ... 50b

Sylwi

1. Rhaid hidlo'r hylif. Lleiafswm mân hidlo yw 20 ㎛.

2. Rhaid i'r tanc fod yn selio i fyny a rhaid gosod hidlydd aer ar fynedfa aer.

3.Products heb is -blat wrth adael y ffatri, os oes eu hangen arnynt, archebwch yn arbennig.

Rhaid i sgriwiau gosod 4.Valve fod yn lefel dwyster uchel (Dosbarth 10.9). Dewiswch a defnyddio, nhw yn ôl y paramedr a restrir yn y llyfr sampl.

5. Mae angen garwedd yr arwyneb sy'n gysylltiedig â'r falf garwedd arwyneb yw 0.8.

6. Mae angen gorffeniad wyneb y darn paru i 0.01/100mm.
