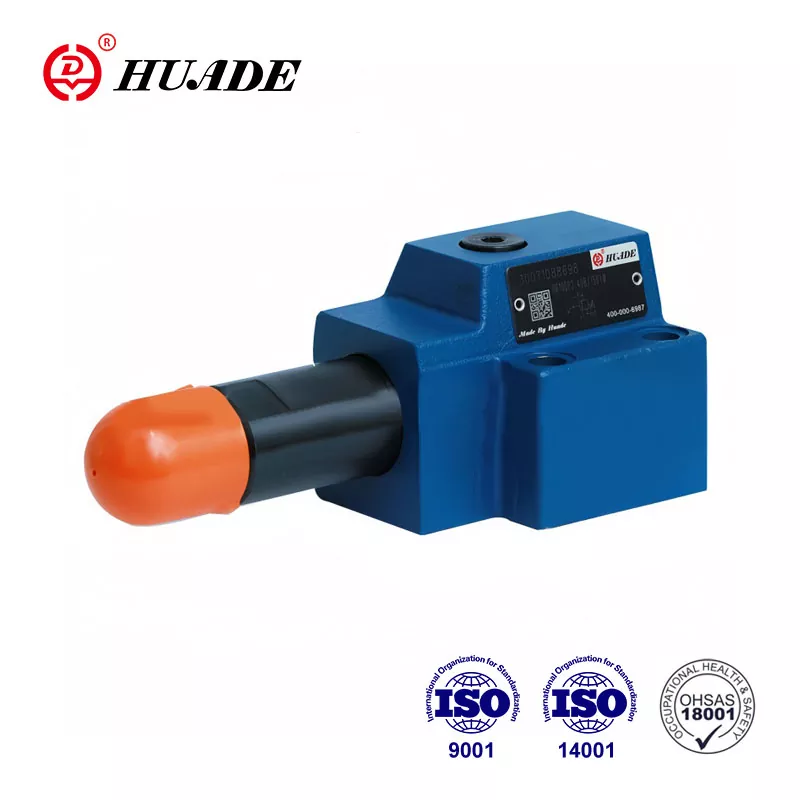

Mae Math DR 10 DP yn falf lleihau pwysau a ddefnyddir i reoli'r pwysau. Mae'r ffaith y gall falfiau pwysedd Huade® ddisodli'r un cynhyrchion cyfres a gynigir gan Rexroth yn bennaf oherwydd y cydweithrediad hirdymor â Rexroth. O'i gymharu â brandiau tebyg eraill, mae cynhyrchion Huade® yn fwy datblygedig mewn technoleg ac yn fwy gwydn. Mae prisiau'r falfiau lleihau pwysau hyn yn gymharol rhad. Mae'r ffatri yn fenter allweddol genedlaethol ac mae ganddi enw da yn Tsieina .
|
Uchafswm pwysau gweithredu (Porth P) (MPa) |
hyd at 31.5 |
|
Max. pwysedd eilaidd (Porth A) (MPa) |
hyd at 2.5; hyd at 7.5; hyd at 15.0; hyd at 21.0; hyd at 31.5 |
|
Uchafswm pwysau cefn (Porthladdoedd T(Y)) (MPa) |
hyd at 16 |
|
Llif mwyaf (L/mun) |
hyd at 80 |
|
Hylif pwysau Olew mwynol |
Olew mwynol (ar gyfer sêl NBR) neu ester ffosffad (ar gyfer sêl FPM) |
|
Amrediad gludedd (mm ²/s) |
10 ~ 800 |
|
Amrediad tymheredd hylif pwysedd ( ℃) |
-30 i +80 |
|
Gradd o halogiad (um) |
Y lefel uchaf a ganiateir o halogiad yr hylif yw i NAS 1638 dosbarth 9. |
|
Pwysau (kg) |
tua.3 |
Nodweddion:
▶ Ar gyfer mowntio is-blatiau
▶ 4 amrediad pwysau
▶ 4 elfen gosod
. bwlyn Rotari
. Hecs. llawes pen gyda chap amddiffynnol
. Cnob cylchdro cloadwy gyda graddfa
. bwlyn Rotari gyda graddfa
▶ Gyda phorthladd mesur pwysau
▶ Falf peidio â dychwelyd opsiynol
▶ Patrwm cludo i DIN 24 340, ffurflen D, ISO 5781 a CETOP - RP 121H
Cais:
Defnyddir math falf lleihau pwysedd DR 6 DP i leihau pwysedd y system.
Mae'r math falf DR 10 DP yn falf a weithredir yn uniongyrchol o ddyluniad 3 ffordd, gyda swyddogaeth rhyddhad pwysau ar yr ochr pwysau llai.
Gosodir pwysau trwy gyfrwng yr elfen gosod pwysau (1).
Wrth orffwys, mae'r falf ar agor fel arfer, a gall hylif lifo'n ddirwystr o borth B i borthladd A. Mae pwysau ym mhorthladd A hefyd yn bresennol ar ddiwedd y sbŵl (2), trwy linell reoli (4), yn gwrthwynebu'r gwanwyn cywasgu ( 3). Pan fydd y pwysau ym mhorth A yn cyrraedd y lefel pwysau a osodwyd yn y gwanwyn (3), mae sbŵl (2) yn symud i'r safle rheoli ac yn dal y pwysau ym mhorthladd A yn gyson.
Mae hylif i reoli'r falf yn cael ei gymryd o borthladd A trwy ddrilio rheoli.
Os bydd y pwysau ym mhorth A yn codi ymhellach o hyd oherwydd grymoedd allanol, mae'r sbŵl (2) yn cael ei symud ymhellach eto tuag at y gwanwyn cywasgu (3).
Mae hyn yn achosi i lwybr llif gael ei agor dros dir rheoli(5) yn y sbŵl rheoli(2) i danc (porth Y). Yna mae digon o hylif yn llifo i'r tanc i atal unrhyw gynnydd pellach mewn pwysedd.
Mae'r siambr sbring (6) yn cael ei ddraenio i'r tanc yn allanol trwy borth Y.
Mae falf peidio â dychwelyd opsiynol (7) ar gael i ganiatáu llif rhydd o borthladd A i borth B.
Mae cysylltiad mesurydd pwysau(8), yn caniatáu monitro'r pwysedd eilaidd.
strwythur DR10DP 1- 40B
Symbolau o DR10 DP
