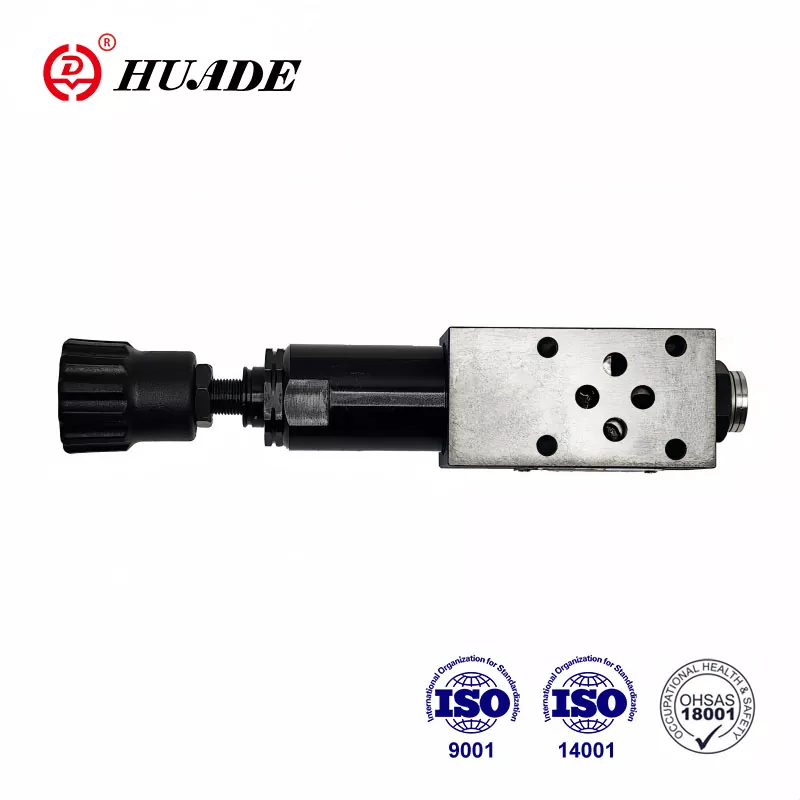

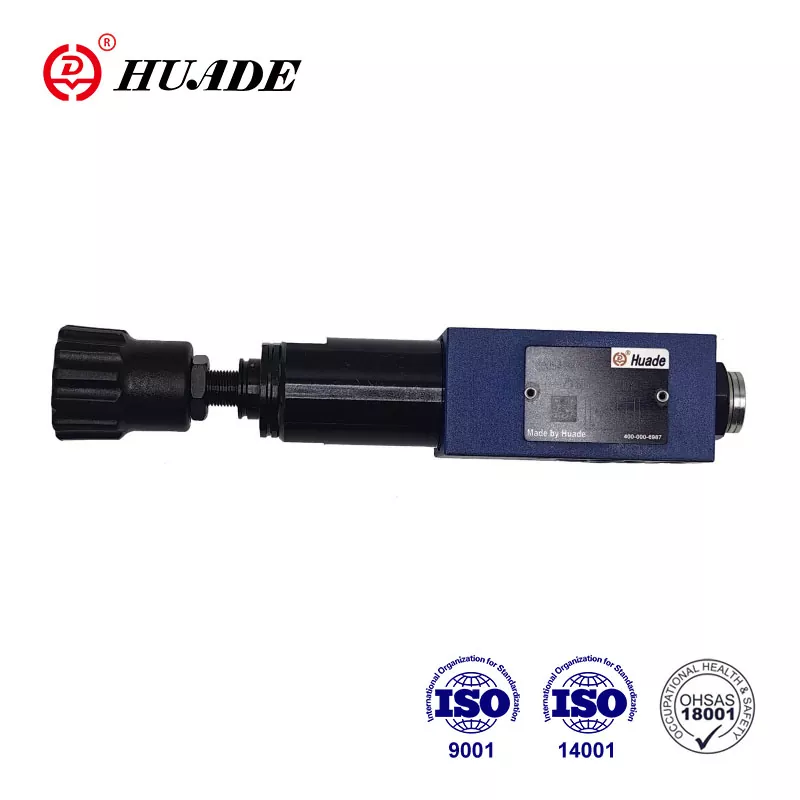

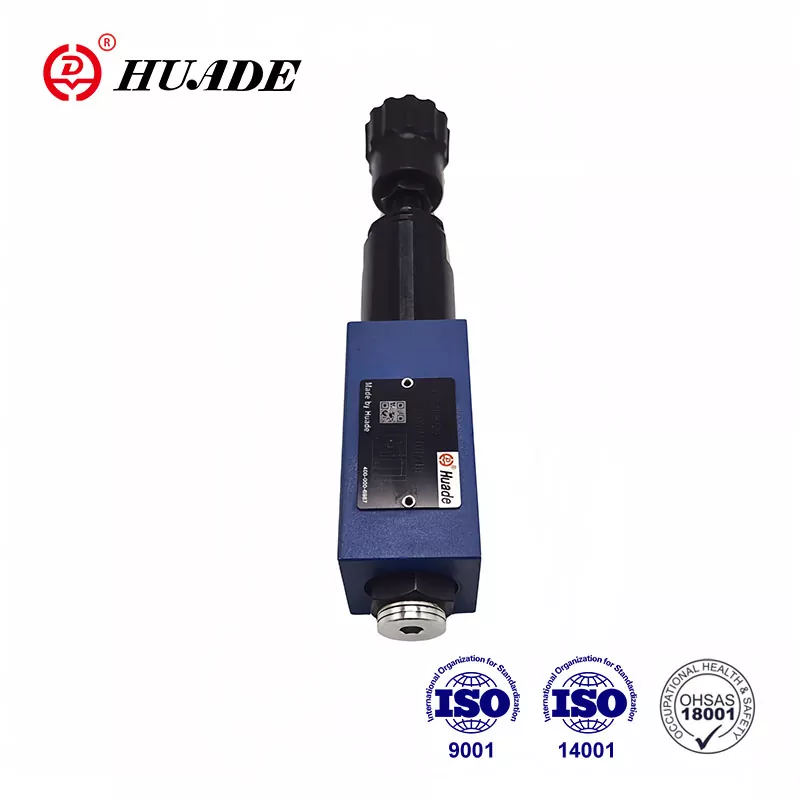

Sefydlwyd Huade Hydraulic ym 1979. Trwy gyflwyno technoleg gan Rexroth, mae Huade Hydraulic bellach wedi datblygu i fod yn wneuthurwr hydrolig mwyaf pwerus Tsieina. Gall Falf lleihau pwysau ZDR 6 D ddisodli'r un gyfres o gynhyrchion Rexroth. Mae ganddo 3 elfen addasu gyda dyluniad plât rhyngosod. O'i gymharu â chynhyrchion tebyg eraill, mae gan falfiau lleihau pwysau Huade® berfformiad mwy sefydlog yn y maes hwn. Mae Huade Hydraulic yn canolbwyntio ar yr ymarferoldeb tra'n cynnal lefel ansawdd benodol, fel bod ei gynhyrchion yn ennill cydnabyddiaeth farchnad eang gyda phris is.
|
Hylif pwysedd |
Olew mwynol (ar gyfer sêl NBR) neu ester ffosffad (ar gyfer sêl FPM) |
|
Amrediad tymheredd hylif pwysedd ( ℃) |
-30 i +80 |
|
Amrediad gludedd (mm ²/s) |
10 ~ 800 |
|
Gradd o halogiad hylif (㎛) |
Gradd uchaf a ganiateir o |
|
Pwysau Gweithredu Uchaf (cilfach) (MPa) |
hyd at 31.5 |
|
Pwysedd eilaidd (allbwn) (MPa) |
Hyd at 2.5, hyd at 7.5, hyd at 15.0, hyd at 21.0 |
|
Porth pwysau cefn Y (MPa) |
hyd at 16.0 |
|
llif uchaf (L/mun) |
hyd at 50.0 |
|
Pwysau (kg) |
tua.1.2 |
Nodweddion:
▶ Dyluniad plât rhyngosod
▶ 4 gradd pwysau
▶ 3 elfen addasu:
. bwlyn Rotari
. Llawes gyda hecsagon a chap amddiffynnol
. Cnob cylchdro cloadwy gyda graddfa
▶ Lleihau pwysau mewn porthladdoedd A, B neu P
▶ Gwirio falf, dewisol
▶ Patrwm cludo i DIN 24 340, ffurflen A, ISO 4401 a CETOP - RP 121H
Cais:
Defnyddir math Falf Lleihau Pwysedd ZDR 6 D i leihau pwysedd y system.
1. Adran a symbol o Falf Lleihau Pwysedd ZDR 6 D
Mae falfiau lleihau pwysau math ZDR 6 D.. yn falfiau lleihau pwysau a weithredir yn uniongyrchol 3-ffordd o ddyluniad plât rhyngosod gyda swyddogaeth lleddfu pwysau ar yr ochr uwchradd. Yn y bôn, mae'r falf lleihau pwysau yn cynnwys tai (1), y sbŵl rheoli (2), gwanwyn cywasgu (3) a'r elfen addasu (4) yn ogystal â falf wirio ddewisol.
Mae'r pwysedd eilaidd yn cael ei osod gan yr elfen addasu pwysau (4).
Model "ZDR6DA'
Wrth orffwys, mae'r falf ar agor fel arfer, a gall hylif lifo'n ddirwystr o borthladd A i borthladd A1. Mae'r pwysau ym mhorthladd A1 ar yr un pryd trwy'r llinell reoli sy'n bresennol yn yr ardal sbŵl gyferbyn â'r gwanwyn cywasgu (3). Pan fydd y pwysau ym mhorthladd A1 yn fwy na'r lefel pwysau a osodwyd yn y gwanwyn cywasgu (3) mae'r sbŵl rheoli (2) yn symud i'r safle rheoli yn erbyn y gwanwyn cywasgu (3) ac yn dal y pwysau gosod ym mhorthladd A1 yn gyson.
Mae'r pwysau rheoli a'r olew peilot yn cael eu cymryd o borthladd A1 trwy linell reoli.
Os yw'r pwysau ym mhorthladd A1 yn codi ymhellach o hyd oherwydd grymoedd allanol, mae'r sbŵl rheoli (2) yn cael ei symud ymhellach o hyd tuag at y gwanwyn cywasgu (3).
Mae hyn yn achosi i lwybr llif gael ei agor ym mhorthladd A1 trwy dir rheoli (9) ar y sbŵl rheoli (2) i'r tanc. Yna mae digon o hylif yn llifo i'r tanc i atal unrhyw gynnydd pellach mewn pwysedd. Mae'r siambr sbring (7) bob amser yn cael ei ddraenio i'r tanc yn allanol trwy ddrilio (6) i borth T (Y).
Mae cysylltiad mesurydd pwysau (8) yn caniatáu monitro'r pwysedd eilaidd yn y falf.
Dim ond yn y fersiwn 'DA' y gellir gosod falf wirio ar gyfer llif rhydd mewn porthladdoedd A1 i A.
Modelau ‘DP’ a ‘DB’
Ym model ‘DP’, mae’r pwysau’n cael ei leihau ym mhorthladd P1. Mae'r pwysau rheoli a'r olew peilot yn cael eu cymryd yn fewnol o borthladd P1.
Yn y model ‘DB’, mae’r pwysau ym mhorthladd P1 yn cael ei leihau, a’r olew peilot yn cael ei gymryd o borth B.
Sylw!
Ym model DB, rhaid sicrhau, nad yw'r pwysau ym mhorthladd B yn uwch na'r pwysau gosod pan fo'r falf cyfeiriadol yn y sefyllfa P i A. Fel arall, bydd pwysau ym mhorthladd A yn cael ei leihau.
strwythur ZDR 6 DA1-40B
Symbolau o ZDR 6 DP...-40B
