Digolledwr pwysau metr i mewn ZDC

Mae egwyddor weithredol ZDC falf yn seiliedig ar fecanwaith gwefr ac iawndal pwysau. Mae digolledwr pwysau mesurydd i mewn ZDC fel arfer yn cael ei ddefnyddio ynghyd â falf gyfeiriadol gyfrannol WRZ i addasu'r llif trwy reoli agoriad y porthladd llindag, wrth ddefnyddio'r digolledwr pwysau i gadw'r gwahaniaeth pwysau cyn ac ar ôl y porthladd llindag yn gyson, a thrwy hynny gyflawni iawndal llwyth. Mae hyn yn gwneud cyflymder yr actuator heb ei effeithio gan newidiadau llwyth, gan wella sefydlogrwydd a chywirdeb rheolaeth y system.

Paramedr Cynnyrch y Compensator Pwysau Mesurydd i mewn ZDC

Nodwedd cynnyrch a chymhwyso digolledwr pwysau mesurydd i mewn ZDC

Nodweddion:

▶ Llwytho iawndal ym mhorthladd P i A neu P i B trwy falf gwennol adeiledig

▶ Fersiwn 2-ffordd "P '

▶ Fersiwn 3-ffordd "P T" (NS10-25)

▶ Rheoli llif wrth weithio gyda falf gyfeiriadol gyfrannol

Cais:

Mae Compensator Pwysedd Mesurydd i mewn ZDC yn cael ei ddefnyddio'n helaeth mewn peiriannau metelegol, peiriannau metelegol, peiriannau metelegol.

Swyddogaeth ac adran o ddigolledwr pwysau mesurydd i mewn ZDC

Mae'r falfiau Pwysedd Mesurydd i mewn ZDC yn ddigolledwyr pwysau mesurydd uniongyrchol o ddyluniad 2 neu 3-ffordd.

Fe'u defnyddir ar gyfer yr iawndal llwyth fel digolledwr pwysau mesurydd yn Channel P.

Yn y bôn, mae'r falfiau hyn yn cynnwys y tai (1), y sbŵl rheoli (2), gwanwyn cywasgu (3) gyda golchwr y gwanwyn (4) a'r clawr (5) gyda falf gwennol integredig (6).

Mae'r gwanwyn cywasgu (3) yn dal y sbŵl reoli (2) yn y safle agored o P1 i P, pan fydd y gwahaniaethol pwysau P1 i A1 neu P1 i B1 yn llai na 1.0 MPa.

Os yw'r gwahaniaeth pwysau yn fwy na 1.o mpa, yna mae'r sbŵl rheoli (2) yn cael ei symud i'r chwith nes bod y gwahaniaeth pwysau yn cael ei adfer.

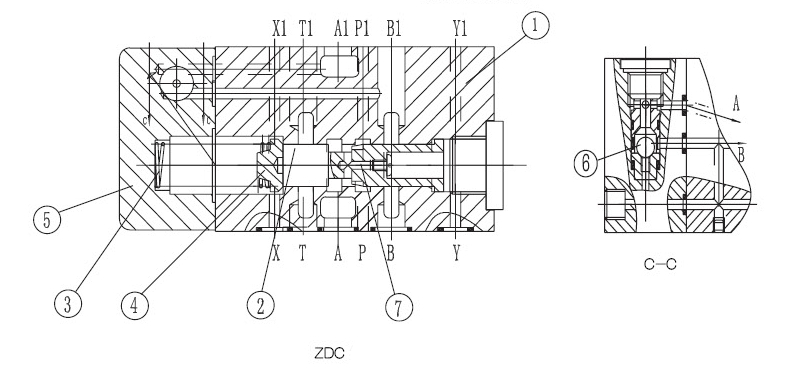

Strwythur Digolledwr pwysau metr i mewn ZDC

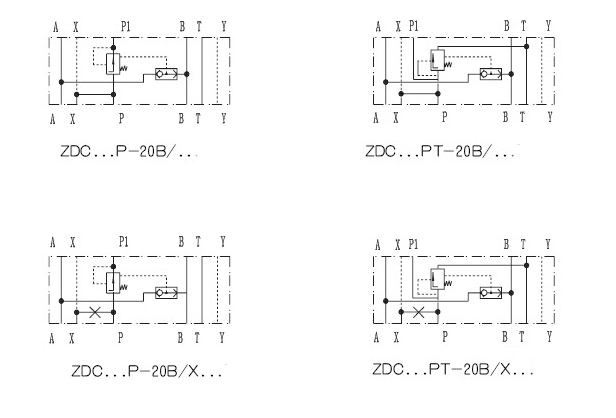

Symbolau o ddigolledwr pwysau mesurydd i mewn ZDC
