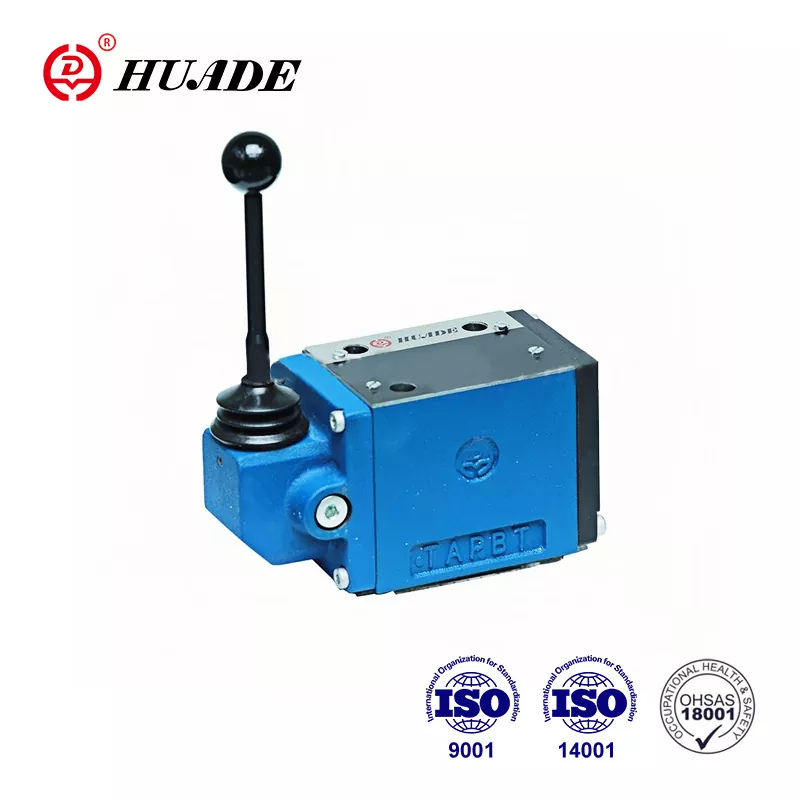

Mae Huade yn fenter adnabyddus Tsieineaidd sy'n eiddo i'r wladwriaeth sy'n arbenigo mewn technoleg rheoli hydrolig. Gall falfiau Huade® WMM 10 ddisodli'r un gyfres a gynigir gan Rexroth yn llwyr oherwydd dau brofiad cydweithredu tymor hir gyda Rexroth. Mae'n gystadleuol gydag ansawdd da a phris is. Mae'r falf gyfeiriadol hon yn mwynhau gwasanaeth cynnal a chadw am ddim o fewn y cyfnod gwarant blwyddyn. Mae'r ffatri wedi pasio ISO9001, ISO14001, ac OH SAS18001. Defnyddir falfiau hydrolig Huade yn helaeth yn y diwydiant milwrol a meysydd eraill oherwydd y perfformiad uwchraddol.
|
Data technegol (ar gyfer cymwysiadau y tu allan i'r paramedrau hyn. Ymgynghorwch â ni!) |
||
|
Maint |
10 |
|
|
Uchafswm |
porthladd A. B. P (㎫) |
i 31.5 |
|
porthladd t (㎫) |
i 15 |
|
|
Llif uchaf (l/min) |
i 120 |
|
|
Croestoriad llif (safle rheoli 0) |
ar gyfer symbol q, 6% o groestoriad enwol |
|
|
ar gyfer symbol w, 3% o groestoriad enwol |
||
|
Hylif pwysau |
Olewau mwynol (ar gyfer sêl NBR) neu |
|
|
Ystod tymheredd hylif pwysau （℃）） |
-30 ～+80 |
|
|
Ystod gludedd (mm2/s) |
2.8 i 500 |
|
|
Pwysau (kg) |
Tua.3.3 |
|
|
Pŵer rheoli ar handlen (n) |
gyda dentent oddeutu.16 ~ 23 |
|
|
heb dentent oddeutu.20 ~ 27 |
||
Nodweddion:
▶ Falf sbwlio cyfeiriadol actio uniongyrchol gyda lifer llaw
▶ Gyda dychweliad y gwanwyn neu ei ddal, dewisol
▶ Ar gyfer mowntio is -blat
▶ Patrwm porthi i DIN 24 340 Ffurf A, ISO 4401 a CETOP - RP 121H
Cais:
Mae math falf gyfeiriadol WMM 10 yn mabwysiadu cysylltiad plât, sydd â manteision maint bach, capasiti llif mawr a dibynadwyedd da o'i gymharu â falfiau cyfresi domestig eraill. Fe'i defnyddir yn helaeth mewn peiriannau adeiladu, peiriannau cemegol, peiriannau diwydiannol ysgafn, locomotifau a diwydiannau eraill.
Mae'r falfiau math WMM 10 yn falfiau sbwlio cyfeiriadol actio lifer llaw. Maen nhw'n rheoli dechrau, stopio a chyfeiriad llif.
Mae'r falfiau cyfeiriadol yn y bôn yn cynnwys tai①, lifer llaw, pwll rheoli ③, yn ogystal ag un neu ddau o ffynhonnau dychwelyd④. Yn y cyflwr anweithredol mae'r Spool③ rheoli yn cael ei ddal yn y ffynhonnau niwtral neu ei safle cychwynnol gan y ffynhonnau dychwelyd ④. Mae'r Spool③ rheoli yn cael ei actio trwy'r lifer llaw ②, mae hyn yn gweithredu trwy gymal a'r pin yn uniongyrchol ar y sbŵl reoli ③. Felly mae'r sbŵl yn cael ei symud allan o'i safle gorffwys i'w safle gofynnol wedi'i newid. Ar ôl i'r lifer llaw ② gael ei ddychwelyd i'r safle wedi'i newid sero, dychwelir y sbŵl ③ i'r safle niwtral trwy'r ffynhonnau dychwelyd ④.
Teipiwch 4wmm ../ f .. (gyda gosodiad)
Mae'r falfiau hyn naill ai'n falfiau rheoli cyfeiriadol 2 neu 3 safle sydd â gosodiad, sy'n gweithredu ym mhob un o'r swyddi sydd wedi'u newid
Golygfa Cutaway o Math WMM10 ... 30b
