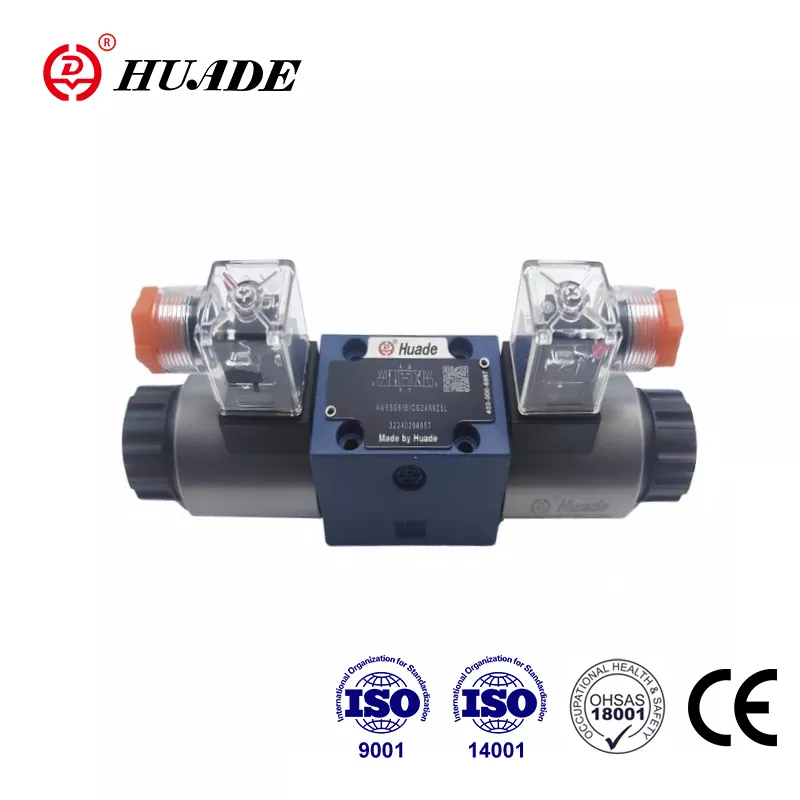

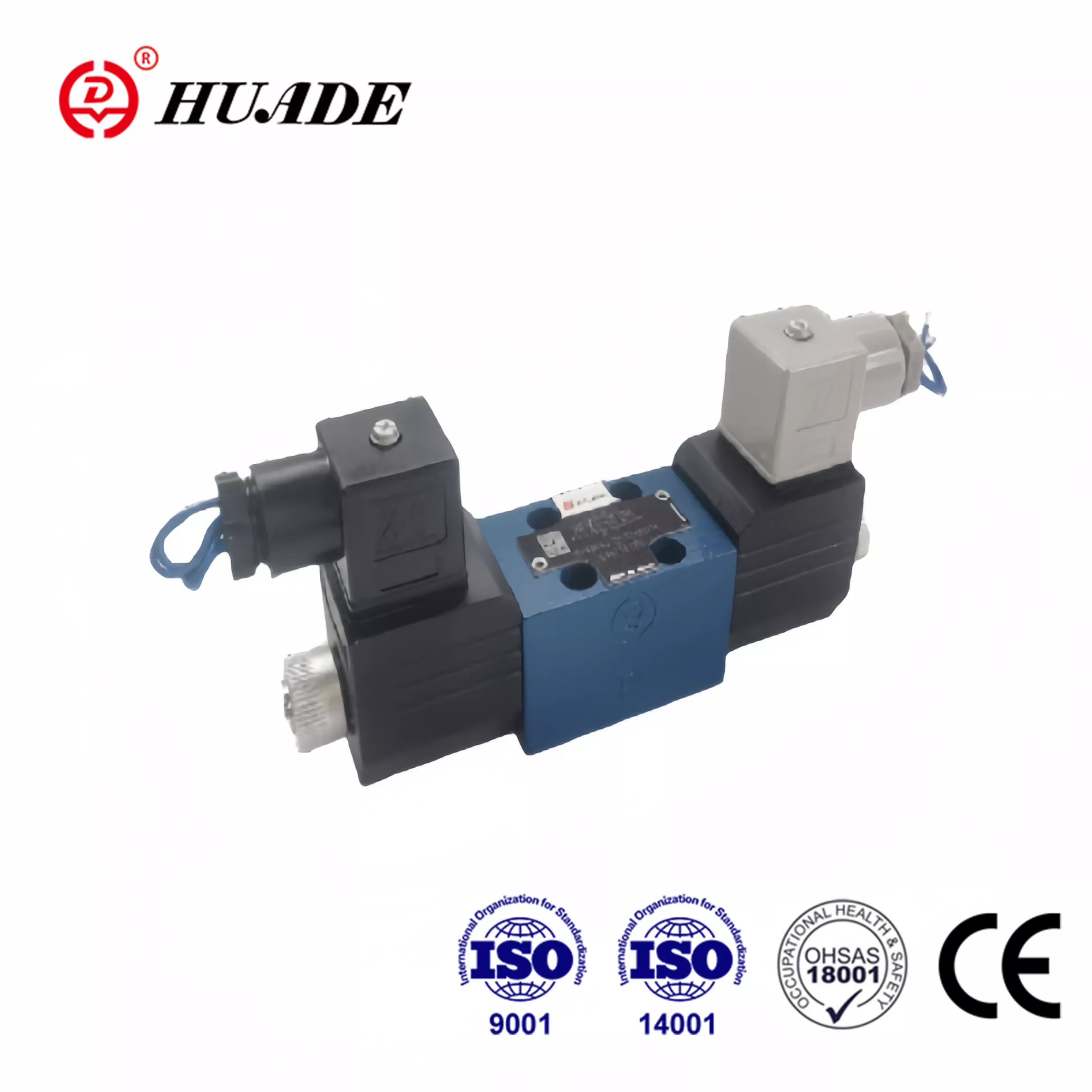

Cydweithrediad strategol rhwng llywodraethau Tsieineaidd a'r Almaen o 1979, mae Huade wedi ymgorffori technoleg flaengar gan Rexroth. Mae falf sbwlio cyfeiriadol Huade® WE 4 yn ddewis arall fforddiadwy i'r un model a gynigir gan Rexroth. Mae Huade yn rhoi straen mawr ar yr ansawdd. Mae gan Huade system brofi llym i sicrhau bod gan bob falf cyfeiriadol berfformiad uwch. Mae'r gyfres falf solenoid wedi pasio ardystiad CE. Defnyddir falfiau hydrolig Huade® yn eang mewn peiriannau peirianneg ac adeiladu, meteleg, offer peiriant, diogelu'r amgylchedd, adeiladu llongau, awyrofod, cludo rheilffyrdd, petrolewm a phetrocemegol, diwydiant milwrol a meysydd eraill. Mae'n frand cenedlaethol dibynadwy yn Tsieina.
|
Data technegol hydrolig |
||
|
Pwysau gweithredu mwyaf-Porthladdoedd A, B, P (㎫）) |
hyd at 21.0 |
|
|
Porthladd T（㎫） |
10.0 .With symbolau A neu B porthladd T rhaid ei ddefnyddio fel porthladd gollyngiadau |
|
|
Llif mwyaf (L/mun) |
hyd at 25 |
|
|
Hylif pwysedd |
Olew mwynol neu ester ffosffad |
|
|
Amrediad gludedd (mm2/s) |
2.8 i 500 |
|
|
Amrediad tymheredd hylif pwysedd (℃) |
-30～+80 |
|
|
Gradd o halogiad (㎛) |
Y graddau uchaf a ganiateir o halogiad yr hylif hydrolig i ddosbarth NAS 1638 9. Felly rydym yn argymell hidlydd gyda chyfradd cadw isafswm o β≥ 75 |
|
|
Pwysau (kg) |
Falf gyda 1 solenoid 0.9 |
|
|
Data technegol trydanol |
||
|
Foltedd sydd ar gael (V) |
12. 24.220.110R 220R |
|
|
Defnydd pŵer (W) |
22 |
|
|
Dyletswydd |
parhaus |
|
|
Newid amser |
AR (ms) |
20 i 30 |
|
I FFWRDD (ms) |
10 i 20 |
|
|
Max. tymheredd amgylchynol （ ℃） |
+50 |
|
|
Max. tymheredd coil （ ℃） |
+150 |
|
|
Amddiffyniad i DIN 40 050 |
IP65 |
|
|
Amledd newid (cylchoedd/h) |
15000 |
|
|
Gyda chysylltiad trydan rhaid cysylltu'r dargludydd amddiffynnol (PE) yn unol â'r rheoliadau perthnasol |
||
Nodweddion:
▶ Mae falfiau cyfeiriadol math WE 4 yn falfiau sbŵl cyfeiriadol a weithredir gan solenoid
▶ Solenoidau pin gwlyb o gerrynt union neu gerrynt eiledol
▶ Patrwm cludo i ISO 4401 a CETOP - RP 121H
Cais:
Mae falfiau cyfeiriadol math WE 4 yn falfiau sbŵl cyfeiriadol a weithredir gan solenoid. Maen nhw'n rheoli cychwyn, stopio a chyfeiriad hylif.
Yn y bôn, mae'r falfiau cyfeiriadol hyn yn cynnwys y tai (1), un neu ddau solenoid (2), y sbŵl rheoli (3), ac un neu ddau sbring dychwelyd (4).
Mae'r sbŵl rheoli (3) yn cael ei ddal gan y gwanwyn dychwelyd (4) yn y canol neu yn y sefyllfa gychwynnol (ac eithrio sbwliau cadw). Mae'r sbŵl rheoli (3) yn cael ei actio trwy solenoidau pin gwlyb (2). Yn y cyflwr egniol. Mae grym y solenoid(2) yn gweithredu drwy'r plunger (5) ar y sbŵl rheoli (3) ac yn symud yr un peth o'i safle gorffwys i'r safle terfynol a ddymunir. Felly, dewisir y patrwm llif gofynnol o P i A a B i Tor P i B ac A i T. Pan fydd y solenoid(2) yn cael ei ddad-egni, mae'r sbŵl rheoli (3) yn cael ei ddychwelyd i'w niwtral
Mae'r fersiwn hon yn falf gyfeiriadol gyda 2 safle newid a safle erbyn y gwanwyn dychwelyd (4). Darperir gwrthwneud â llaw dan do fel y gellir gweithredu'r sbŵl rheoli (3) hebddo
bywiogi'r solenoid.
Golygfa dorri i ffwrdd o 4WE 4-10B
