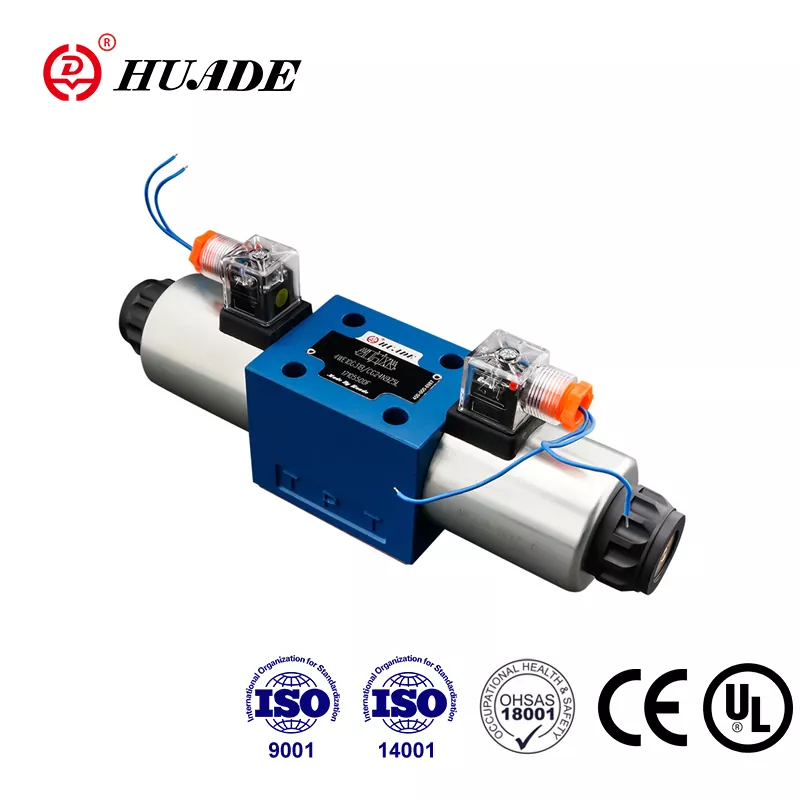

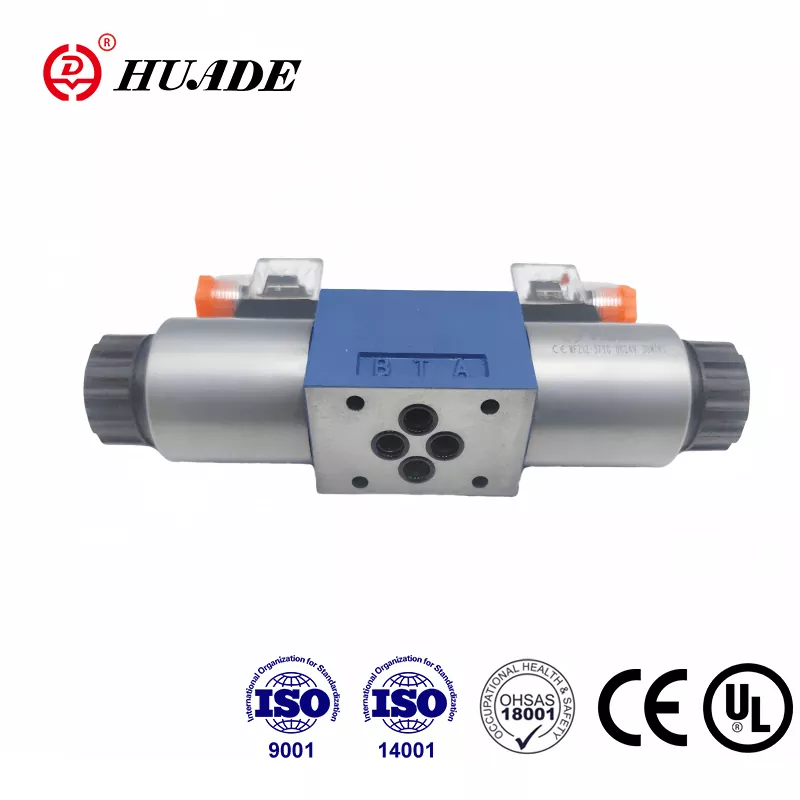

Sefydlwyd Beijing Huade Hydraulic ym 1979, mae bellach wedi datblygu i fod yn grŵp menter mawr sy'n eiddo i'r wladwriaeth sy'n arbenigo mewn dylunio, gweithgynhyrchu a gwasanaethu falfiau ac offer hydrolig. Mae falf sbwlio cyfeiriadol Huade® math 4WE 10 D yn ddewis arall fforddiadwy i'r un model a gynigir gan Rexroth. Mae'r gyfres falf cyfeiriadol solenoid wedi pasio ardystiadau CE ac UL. Bydd y falfiau'n cael eu pacio mewn cartonau safonol gyda labeli gwrth-ffugio. Mae'r ffatri wedi pasio'r ardystiadau system o reoli ansawdd, rheolaeth amgylcheddol, a rheoli iechyd a diogelwch galwedigaethol. Defnyddir falfiau cyfeiriadol hydrolig Huade® yn eang mewn system hydrolig offer llywio morol, system craen slewing a system hydrolig llafn gwthio addasadwy, mae Huade yn berchen ar grŵp cwsmeriaid enfawr yn y diwydiant morol.
|
Uchafswm pwysau gweithredu. |
Porthladdoedd A.B.P (MPa) |
i 31.5 |
|
Porthladdoedd T (MPa) |
16 |
|
|
Uchafswm llif (L/munud) |
120 |
|
|
Trawstoriad (newid safle 0): |
Gyda symbol Q tua.6 % o'r arwynebedd enwol |
|
|
Hylif pwysedd |
Olewau mwynol (ar gyfer sêl NBR) neu ester ffosffad (ar gyfer sêl FPM) |
|
|
Amrediad tymheredd hylif pwysedd (℃) |
-30～+80 |
|
|
Amrediad gludedd (mm2/s) |
2.8 ~ 500 |
|
|
Pwysau (kg) |
Falf gyda 1 solenoid |
5.1(DC), 4.3(AC) |
|
Falf gyda 2 solenoid |
6.7(DC), 5.1(AC) |
|
Nodweddion:
▶ Falf sbŵl cyfeiriadol a weithredir gan solenoid uniongyrchol fel fersiwn safonol
▶ Pin gwlyb solenoidau DC neu AC gyda choiliau symudadwy
▶ Amlinelliad perffaith
▶ Gellir ailosod coiliau heb agor y siambr pwysau-dynn
▶ Dewis o naill ai cysylltiadau trydanol canolog neu unigol
▶ Trosglwyddo opsiynol
▶ Bywyd hir
▶ Patrwm cludo i Din 24 340 ffurflen A, ISO 4401 a CETOP - RP 121H
Cais:
Mae 4WE 10 D yn falf sbŵl cyfeiriadol a weithredir gan solenoid. Mae'n rheoli cychwyn, stopio a chyfeiriad hylif.
Yn y bôn, mae falfiau cyfeiriadol yn cynnwys y tai (1), un neu ddau solenoid (2), sbwlio rheoli (3), ac un neu ddau ffynhonnau dychwelyd (4). Wrth orffwys, mae sbwlio rheoli (3) yn cael ei ddal yn ei safle canolog neu gychwynnol trwy ffynhonnau dychwelyd (4)(ac eithrio yn achos sbwliau ysgogiad). Mae sbwlio rheoli (3) yn cael ei weithredu gan solenoidau pin gwlyb (2). Mae grym solenoid (2) yn gweithredu ar sbŵl rheoli (3) ac yn ei symud o'i safle gorffwys i'r safle terfynol a ddymunir. Mae hyn yn caniatáu llif rhydd o P i A a B i T neu P i B ac A i T.
Ar dad-energizing solenoid (2) sbwlio rheoli (3) yn cael ei ddychwelyd i'w safle cychwynnol gan gwanwyn dychwelyd (4).
Trosglwyddiad llaw dewisol (5) sbŵl rheoli pemits (3) i'w symud heb i'r solenoidau gael eu hegnioli.
Diagram strwythur o gyfres WE 10 30B
1. Rhaid i'r hylif gael ei hidlo. Fineness hidlydd lleiaf yw 20 ㎛.
2. Rhaid i'r tanc fod yn selio a rhaid gosod hidlydd aer ar y fynedfa aer
3. cynhyrchion heb subplate wrth adael ffatri, os oes eu hangen, os gwelwch yn dda archebu arbennig.
4. Rhaid dewis a defnyddio sgriwiau gosod falf yn ôl y paramedr a restrir yn y llyfr sampl
5. Mae angen garwder yr arwyneb sy'n gysylltiedig â'r falf i 0.8.
6. Mae angen gorffeniad wyneb y darn paru i 0.01/100mm.
