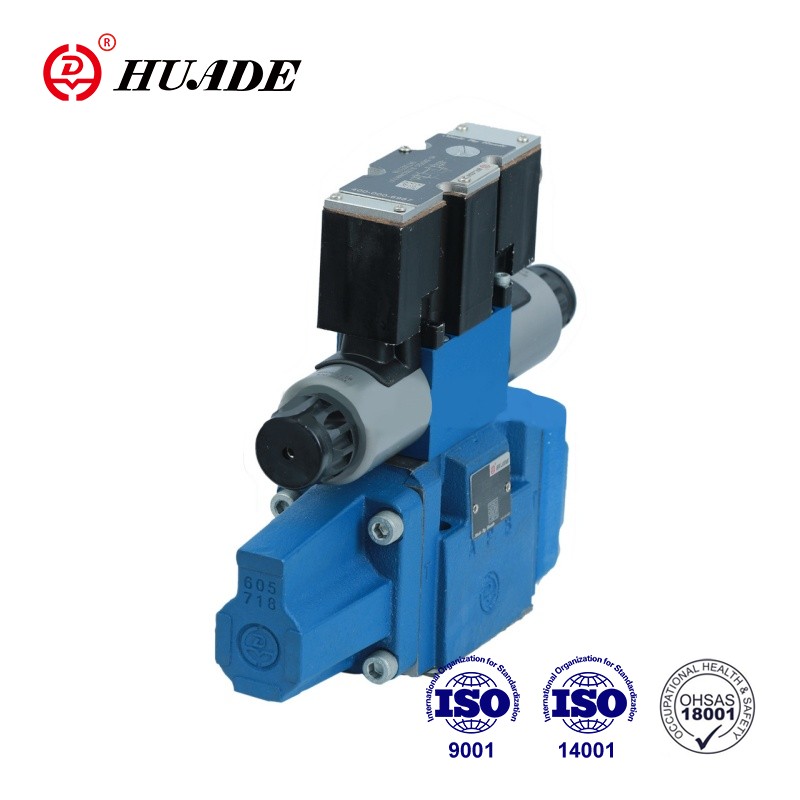

Mae'r falfiau math HD-4WRZE yn falfiau 4-ffordd a weithredir gan beilot sy'n cael eu hactio trwy solenoidau cyfrannol, maen nhw'n rheoli cyfeiriad a chyfradd y llif. Mae gan y falf gyfeiriadol gyfrannol hon berfformiad cost uchel. Mae gan y ffatri offer cynhyrchu uwch o bob cwr o'r byd ac mae ganddi weithdrefnau profi trylwyr i sicrhau perfformiad sefydlog pob falf gyfrannol.
| Hydrolig | |||||
| Maint enwol | 10 | 16 | 25 | 32 | |
| Pwysau gweithredu | peilot cyflenwad olew allanol | 3 ~ 10 | |||
| - Falf peilot (MPa) | peilot cyflenwad olew mewnol | 10 ~ 31.5 | 10~35 | ||
| - Prif falf (MPa) | 31.5 | 35 | |||
| Pwysedd llinell ddychwelyd (MPa) | Porth T (extermal draen olew peilot) | 31.5 | 25 | 25 | 15 |
| Porth T (intermal draen olew peilot) | 3 | ||||
| Porth Y | 3 | ||||
| Cyfaint olew peilot (cm3) ar gyfer symudiad sbŵl 0 ~ 100% | 1.7 | 4.6 | 10 | 26.5 | |
| Llif olew peilot ym mhorthladd X ac Y (L / mun) ar gyfer ffurf grisiog o signal mewnbwn 0 ~ 100% | 3.5 | 5.5 | 7 | 15.9 | |
| Llif trwy'r brif falf (L / mun) | 170 | 460 | 870 | 1600 | |
| Hysteresis % | ≤6 | ||||
| Hylif pwysedd | Mwyn oi1 i DIN 51 524 | ||||
| Amrediad tymheredd hylif pwysedd ( ℃) | -20~80 | ||||
| Amrediad gludedd (mm2/s) | 20 ~ 380 | ||||
| Gosodiad | dewisol, llorweddol yn ddelfrydol | ||||
| Pwysau ar gyfer fersiwn WRZ... (ar gyfer WRZE"yn ychwanegol 0.2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Trydanol | |||
| Math falf | SEP | MAE'N berwi | |
| Math o foltedd | DC | ||
| Max.current (A) | 1.5 | 2.5 | |
| Gwrthiant coil solenoid (Ω) | Gwerth oer ar 20 ℃ | 4.8 | 2 |
| Gwerth mwyaf.warm | 7.2 | 3 | |
| Amddiffyniad | IP65 | ||
| Tymheredd coil (℃) | hyd at 150 | ||
| Dyletswydd % | 100 | ||
| Rheoli electroneg | HD-VT-VSPA2-50-1X/. | electroneg rheoli integredig | |
Nodweddion:
▶ Falf cyfeiriadol gyfrannol a weithredir gan beilot
▶ Ar gyfer mowntio is-blatiau
▶ Rheoli cyfeiriad a chyfradd y llif
▶ Sbwlio rheoli sy'n canolbwyntio ar y gwanwyn
▶ Electroneg falf a rheolaeth gymesur o un ffynhonnell
Cais:
Defnyddir falfiau HD-4WRZE i reoli cyfeiriad a llif.
Yn y bôn, mae'r falf yn cynnwys: falf peilot ①, prif sbŵl ④, prif falf ⑥, a chanoli gwanwyn ③. Gyda'r solenoid B yn y cyflwr dad-eni mae'r sbŵl rheoli ② yn symud i'r dde. Mae'r cyflenwad olew peilot i'r falf peilot yn fewnol trwy borthladd P neu'n allanol trwy borthladd X. Mae olew peilot yn llifo trwy'r falf peilot ① i mewn i'r siambr bwysau ac yn symud y prif sbŵl ④ yn gymesur â'r signal mewnbwn trydanol. Mae'r cysylltiad o P i A ac o B i T trwy drawstoriadau math orifice gyda nodweddion llif cynyddol.
Gyda'r solenoid A yn y cyflwr dad-eni mae'r prif sbŵl yn symud i'r chwith.Y cysylltiad o P i B ac o A i T. Dad-egni'r solenoid, mae'r sbŵl rheoli a'r sbŵl peilot ④ yn cael eu symud yn ôl i'w canol. swyddi.
Symbol o Falf Cyfeiriadol Cyfrannol 4WRZE-7X
Cyflenwad olew peilot
