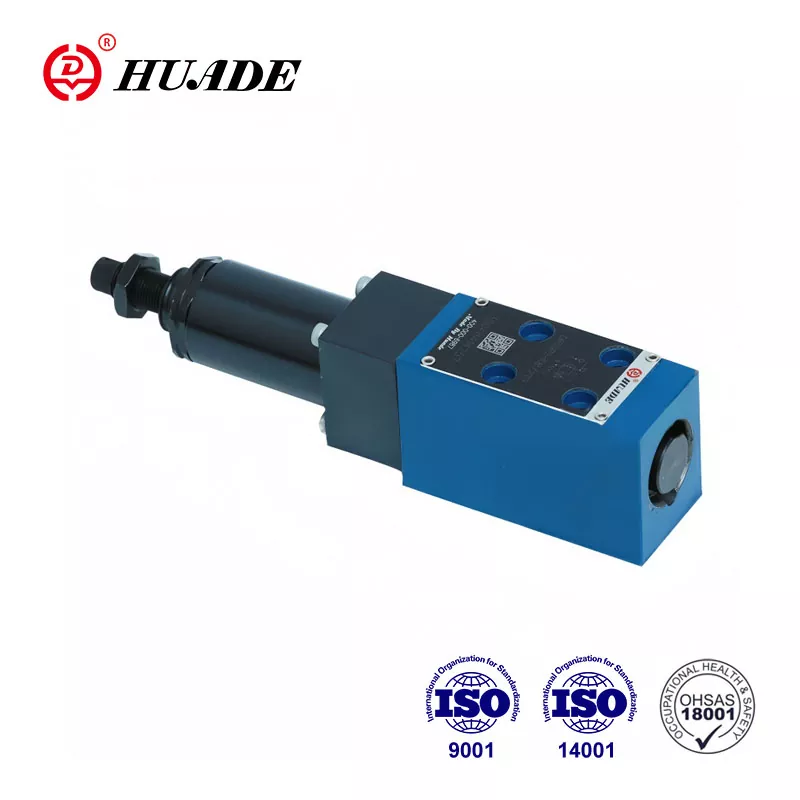

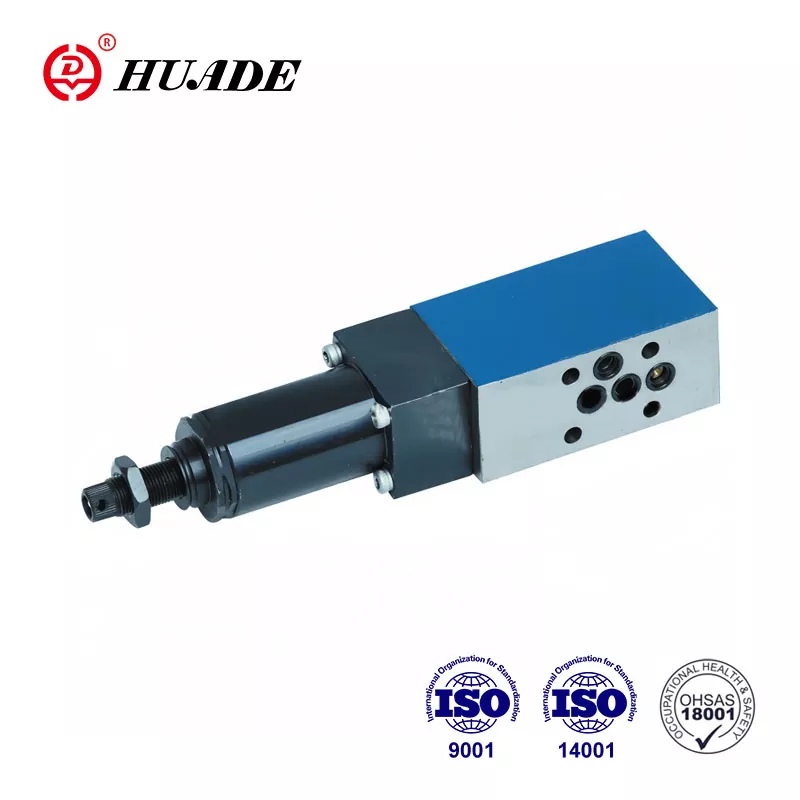

Defnyddir falf lleihau pwysau DR 5 DP i reoli'r pwysau yn y system hydrolig. Oherwydd cyflwyno technoleg Rexroth, gall falfiau lleihau pwysau cyfres Huade® Dr 5 DP ddisodli'r un math o rexroth. Mae gan Huade Hydrolic system brofi lem i sicrhau ansawdd uchel ei gynhyrchion. Defnyddir y gyfres o falfiau rheoli pwysau yn helaeth mewn system hydrolig forol.
|
Pwysau max.operating (porthladd P) (MPA) |
hyd at 31.5 |
|
Max. Pwysau Eilaidd (Porthladd A) (MPA) |
hyd at 21.0; heb falf nad yw'n dychwelyd hyd at 31.5 |
|
Pwysau max.back (porthladdoedd t (y)) (mpa) |
hyd at 6.0 |
|
Max.flow (l/min) |
hyd at 15 |
|
Olew mwynau hylif pwysau |
Olew mwynol (ar gyfer sêl NBR) neu ester ffosffad (ar gyfer sêl FPM) |
|
Ystod gludedd (mm ²/s) |
10 ~ 800 |
|
Ystod Tymheredd Hylif Pwysau (℃) |
-30 i +80 |
|
Gradd yr halogiad (um) |
Y radd uchaf a ganiateir o halogi'r hylif yw NAS 1638 Dosbarth 9. |
|
Pwysau (kg) |
Tua.1.0 |
Nodweddion:
▶ Mowntio is -blat
▶ 5 graddfeydd pwysau
▶ 4 elfen addasu
. Rotari
. Gosod sgriw gyda hecsagon a chap amddiffynnol,
. Bwlyn cylchdro y gellir ei gloi gyda graddfa
. Bwlyn cylchdro gyda graddfa
▶ Gwiriwch y falf, dewisol
▶ Patrwm porthi i DIN 24 340, Ffurf D, ISO 5781 a CETOP - RP 121H
Cais:
Defnyddir falf lleihau pwysau DR 5 DP i leihau pwysau'r system.
Mae'r math falf DR5 DP yn falf lleihau pwysau uniongyrchol 3-ffordd sy'n lleihau gyda swyddogaeth rhyddhad pwysau ar yr ochr eilaidd.
Mae'r pwysau eilaidd yn cael ei osod gan yr elfen addasu pwysau (4). Wrth orffwys, mae'r falf fel arfer ar agor a gall yr hylif pwysau lifo heb ei rwystro o borthladd P i borthladd A. Mae'r pwysau ym mhorthladd A ar yr un pryd, trwy'r llinell reoli (6), yn bresennol yn yr ardal sbwlio gyferbyn â'r gwanwyn cywasgu (3). Pan fydd y pwysau ym mhorthladd A yn fwy na'r lefel pwysau a osodwyd yn y gwanwyn cywasgu (3), mae'r sbŵl reoli (2) yn symud i'r safle rheoli ac yn dal y pwysau penodol yn y porthladd yn gyson.
Cymerir yr olew rheoli a pheilot o borthladd A trwy linell reoli (6).
Os yw'r pwysau ym mhorthladd A yn dal i gynyddu oherwydd grymoedd allanol ar yr actuator, mae'r sbŵl reoli (2) yn symud ymhellach o hyd tuag at y gwanwyn cywasgu (3).
Mae hyn yn achosi i lwybr llif gael ei agor ym mhorthladd A trwy dir rheoli (8) ar y sbŵl rheoli (2) i'r tanc. Yna mae hylif pwysau digonol yn llifo i dancio i atal unrhyw godiad pellach mewn pwysau.
Mae Siambr y Gwanwyn bob amser yn cael ei draenio i danc yn allanol trwy borthladd T (y).
Ar gyfer llif dychwelyd am ddim o borthladd A i borthladd P gellir gosod falf gwirio dewisol (5).
Strwythur dr 5 dp 3 10b
Symbolau o dr 5 dp
