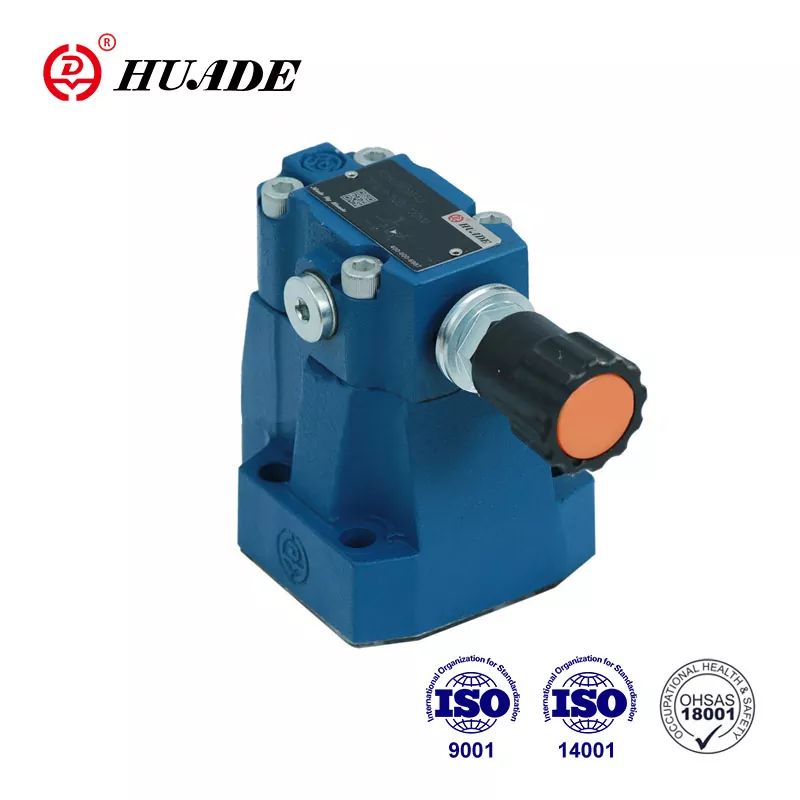

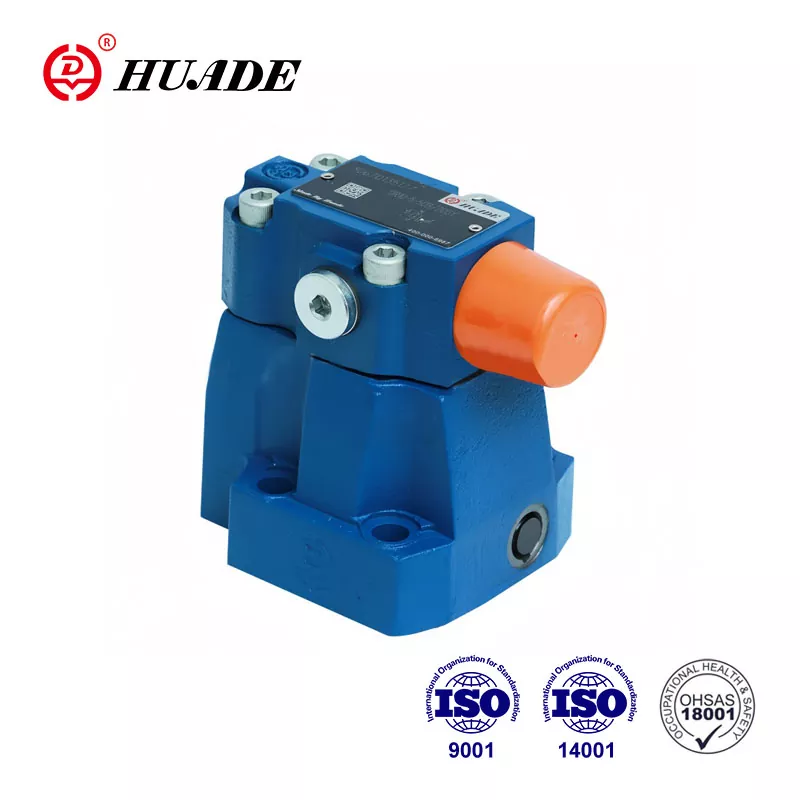

Falf lleihau pwysau dr 20

Defnyddir falf lleihau pwysau Math DR 20 i reoli'r pwysau. Trwy gyflwyno technoleg ddatblygedig Rexroth a'r offer gweithgynhyrchu mwyaf datblygedig o bob cwr o'r byd, mae falfiau lleihau pwysau Huade® o ansawdd da a phris isel. Mae Huade yn frand cenedlaethol Tsieineaidd adnabyddus, ac mae ei gynhyrchion yn cael eu defnyddio'n helaeth mewn llawer o feysydd fel peiriannau peirianneg, gwarchod dŵr, offer peiriant, petroliwm a phetrocemegion, ac ati.

Paramedr Cynnyrch y Falf Lleihau Pwysau DR 20

Nodwedd cynnyrch a chymhwyso pwysau lleihau pwysau dr 20

Nodweddion:

▶ Mowntio is -blat

▶ Ar gyfer cysylltiadau wedi'u threaded

▶ ar gyfer mowntio manwldeb

▶ 4 Elfen Addasu:

. Rotari

. Llawes gyda hecsagon a chap amddiffynnol,

. Bwlyn cylchdro y gellir ei gloi gyda graddfa

. Bwlyn cylchdro gyda graddfa

▶ 4 Gosodiadau Pwysau Gwylio Dewisol Falf (dim ond ar gyfer y falf ar gyfer mowntio is -blat)

Cais:

Pwysedd Peilot Lleihau Falf DR 20 yw lleihau'r pwysau yn y system.

Adran a symbol o bwysau sy'n lleihau falf dr 20

Mae Falfiau Pwysau Math DR 20 yn falfiau sy'n lleihau pwysau a weithredir gan beilot, sy'n cael eu rheoli o'r gylched eilaidd. Yn y bôn, maent yn cynnwys prif falf (1) gyda phrif fewnosodiad sbŵl (3) a falf beilot (2) gydag elfen addasu pwysau.

Wrth orffwys, mae'r falfiau ar agor, gall hylif basio'n rhydd o borthladd B i borthladd A trwy'r prif fewnosodiad sbŵl (3).

Mae pwysau sy'n bresennol ym Mhorthladd A yn gweithredu ar ochr waelod y prif sbŵl. Ar yr un pryd mae pwysau yn gweithredu ar y bêl (6) yn y falf beilot (2) trwy'r orifice (4) ar ochr llwythog y prif piston (3) a thrwy'r porthladd (5). Yr un peth mae'n gweithredu ar y bêl (6) trwy'r orifice (7), llinell reoli (8), falf gwirio (9) ac orifice (10). Yn ôl lleoliad y Gwanwyn (11), mae pwysau'n cronni o flaen y bêl (6), ym mhorthladd (5) ac yn Siambr y Gwanwyn (12), gan ddal y piston rheoli (13) yn y

safle agored. Gall hylif lifo'n rhydd o borthladd B i borthladd A trwy brif fewnosod sbŵl (3), nes bod y pwysau ym mhorthladd A yn fwy na'r gwerth a osodwyd yn y gwanwyn (11) ac yn agor y bêl (6). Y rheolaeth

Mae piston (13) yn symud i'r safle cau.

Cyflawnir y pwysau llai a ddymunir, pan gyrhaeddir cydbwysedd rhwng y pwysau ym mhorthladd A a'r pwysau a osodir yn y gwanwyn (11). Mae draen olew peilot o Siambr y Gwanwyn (14) i'r tanc yn digwydd yn allanol trwy linell reoli (15).

Gellir cyflawni llif dychwelyd am ddim o borthladd A i B trwy osod falf gwirio dewisol (16).

Mae cysylltiad mesur pwysau (17) yn caniatáu i'r pwysau is ym mhorthladd A gael ei fonitro.

Strwythur y math mowntio is -blat dr 20 ... 50b

Symbolau o dr ... 50b
